简易皮带式物料输送设备结构设计

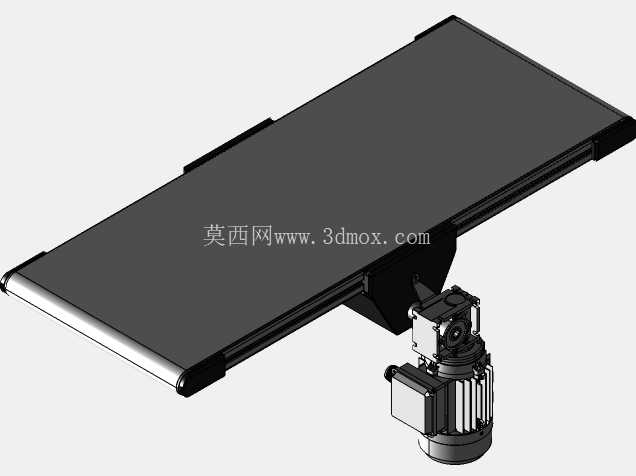

　　这款皮带输送设备的结构设计，核心围绕轻载短距离物料转运场景展开，在3C电子零部件装配线、小型包装工序接驳、零散工件工位间传递这类场景中适配性极强，区别于重型矿用输送设备，它的设计定位就是车间内部零散工位的柔性物料衔接，不需要做厚重的机架加强结构，整体自重控制在合理区间，单人即可完成移位调整，适配小批量多批次的柔性生产排布需求。从功能实现逻辑来看，设备采用端部驱动的布局形式，驱动电机与减速机构直接集成在主动辊端，省去了额外的链传动或者带传动中间环节，既减少了传动损耗，也压缩了设备端部的安装占用空间，主动辊采用腰鼓形加工设计，能够在皮带运行过程中自动纠偏，避免长时间运行出现皮带跑偏撒料的问题，从动辊端配置张紧调节结构，通过两侧的调节螺栓即可调整皮带张紧度，补偿皮带长期运行产生的塑性伸长，不需要拆解机架即可完成日常维护调整。

　　设计过程中优先考虑了安装边界的适配性，机架主体采用标准铝型材拼接成型，两侧的皮带承托面铺设光滑的高分子耐磨衬板，既降低了皮带运行的摩擦阻力，也避免了金属承托面长期摩擦刮伤皮带背面，皮带表面采用哑光平带设计，对于常规的纸质包装盒、注塑零部件、小型金属加工件都有足够的摩擦力，不会出现输送过程中物料打滑移位的问题，设备的整体高度可以根据对接工位的高度做适配调整，支脚配置可调脚垫，能够在不平整的车间地面上调整至水平状态，保证皮带运行平稳不跑偏。

　　从结构细节来看，两侧的机架边框高出皮带承托面20mm左右，形成简易的挡边结构，能够避免小尺寸物料从皮带侧边滑落，驱动单元的接线盒采用侧装布局，不会占用皮带下方的操作空间，也方便现场布线接线，设备的供电接口采用标准工业连接器，不需要复杂的接线操作即可完成上电调试，驱动电机自带散热筋结构，能够满足长时间连续运行的散热需求，不需要额外加装散热装置。在实际选型适配过程中，这类轻型皮带机的输送速度可以通过配套的调速器在0.1m/s到0.5m/s区间调整，能够匹配不同工序的生产节拍，既可以作为独立的物料转运设备使用，也可以多台拼接组成更长的输送线体，相邻两台设备的对接端可以通过连接板直接固定，不需要额外制作转接支架，设备的整体宽度预留了足够的安装余量，常规的400mm、500mm宽度皮带都可以在同一机架基础上做适配调整，减少了非标设计的重复工作量。

　　设计时还考虑了日常维护的便捷性，皮带的更换不需要完全拆解机架，只需要松开从动端的张紧螺栓，将旧皮带从辊轴上抽出，套入新皮带后重新张紧即可完成更换，整个过程不需要专用工具，一线运维人员即可快速完成，驱动单元的安装座采用快拆结构，当减速电机出现故障时，可以直接将安装座整体拆下更换，不需要调整辊轴的平行度，大幅缩短了故障停机时间。从安装尺寸边界来看，设备的端部驱动单元突出机架主体的长度控制在200mm以内，在做线体排布时不需要预留过多的端部安装空间，设备底部距离地面的高度预留了100mm的间隙，方便日常清理地面掉落的物料碎屑，也不会因为地面杂物堆积影响设备运行，皮带的回程段没有多余的凸起结构，不会出现物料卡入回程段刮伤皮带的问题。
