ARN6614低音扬声器结构设计

在民用音响、专业扩声、车载音频系统的声学设计环节，低音扬声器作为低频声重放的核心执行部件，其结构合理性直接决定整套系统的低频下潜深度、瞬态响应表现与失真控制水平，这款ARN6614低音单元的半精确结构建模，正是面向电声结构设计、整机装配适配场景搭建的可复用三维参考载体。从实际工程应用来看，这类6.5英寸规格的低音单元常被用于二分频书架音箱、嵌入式家庭影院声道、车载前门改装音响、小型线阵列辅助低频补声模块中，承担80Hz-3kHz频段的声能辐射任务，部分场景下也可作为超低音音箱的中频衔接单元，与大口径超低音单元配合完成全频段声覆盖。

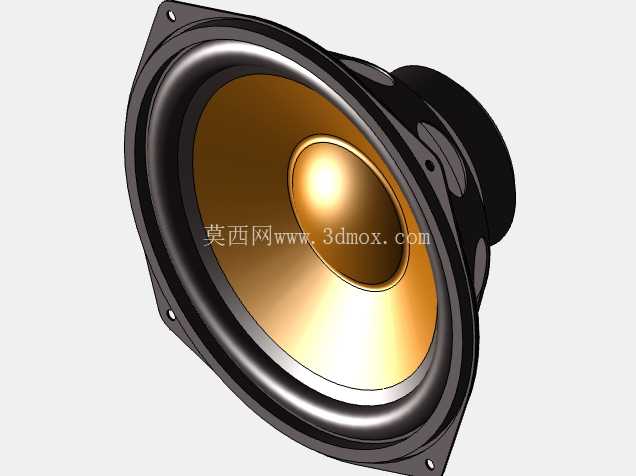

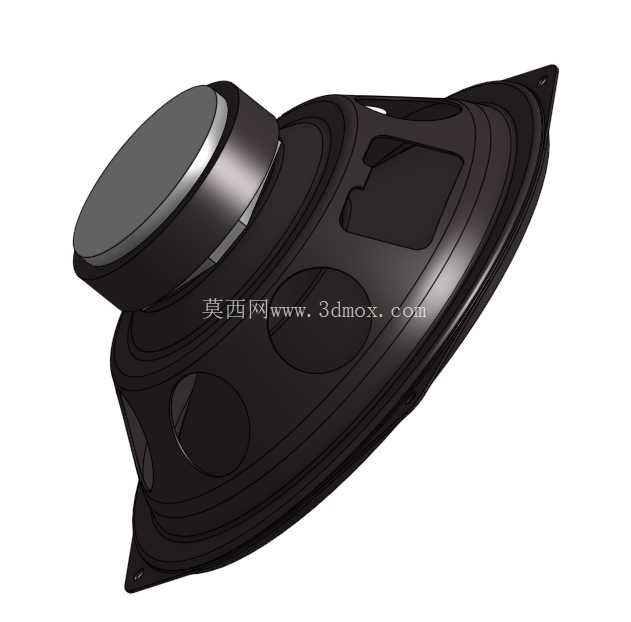

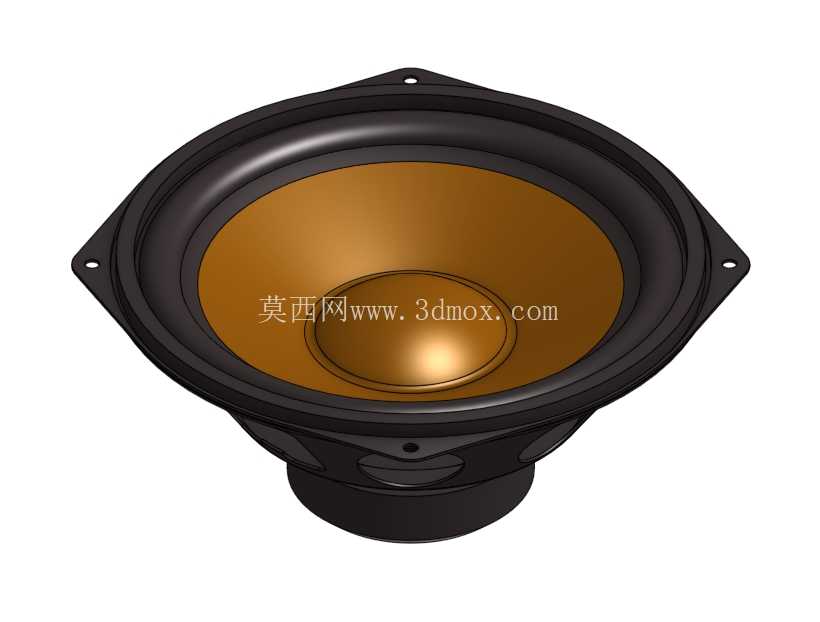

从功能特性层面拆解，该单元采用锥形振膜设计，振膜基材选用混合纤维压制的复合材质，表面做了阻尼涂层处理，能够在分割振动出现的频段内有效抑制振膜的不规则形变，降低中频谷点的失真度；折环采用丁基橡胶材质，对称式的半圆弧截面设计既保证了振膜轴向运动的顺性，又能提供足够的径向回复力，避免大振幅冲程下出现振膜偏振问题。定心支片采用同心圆波纹结构的浸胶织物，配合折环共同构成振动系统的弹性支撑体系，将音圈的运动轨迹严格约束在磁隙的轴向中心位置，防止大动态信号输入时音圈蹭擦磁路内壁引发的打底失真。磁路部分采用外置式铁氧体磁钢结构，T铁与华司均做了倒角处理，能够降低磁隙内的磁场非线性，减少三次谐波失真的产生，盆架采用三角安装位的冲压钢结构，安装孔位做了沉台设计，可适配M4规格的自攻螺丝完成单元与箱体面板的固定，盆架上的镂空结构既能够减轻单元自身重量，又可以为振膜背部的空气流动提供通路，减少背波的紊流噪声。

在设计思路的还原上，这个半精确模型优先保证了外部安装尺寸的准确性，同时对振动系统、磁路系统的核心配合尺寸做了参数化约束：振膜有效辐射直径为145mm，整体单元最大外径165mm，三个安装孔的中心分布在直径157mm的分度圆上，安装孔直径4.5mm，单元整体安装深度为78mm，磁钢部分的最大直径为100mm，这些尺寸参数都是箱体结构设计时必须严格匹配的边界条件——如果箱体面板的开孔直径偏差超过2mm，就会出现单元安装后压合不严的漏气问题，直接影响低频的量感与阻尼特性；如果箱体内部的安装净深小于磁钢直径加5mm的安全距离，就会出现磁钢与箱体内部加强筋、分频器元件干涉的问题，导致单元无法完全落位。建模过程中特意保留了盆架与振膜衔接处的压边台阶结构，这个位置是装配时密封胶条的安装位，台阶高度1.2mm，刚好适配厚度1.5mm的EVA密封胶条，压合后胶条的压缩量控制在20%左右，能够实现最佳的密封效果，避免声短路。接线端子设置在盆架的侧下方，采用6.3mm规格的插片端子，端子的突出高度为8mm，建模时预留了端子的接线空间，避免箱体设计时面板与端子位置出现干涉，导致接线弯折过度引发接触不良。

从结构选型的适配性来看，这款单元的谐振频率设计在38Hz左右，等效容积18L，适合搭配15-25L容积的密闭式箱体，或者20-30L容积的倒相式箱体使用，倒相管的调谐频率可设置在35-40Hz区间，能够获得较好的低频延伸效果。在做整机装配仿真时，可以直接调用这个模型完成干涉检查、声学腔体容积核算、安装孔位对位等工作，不需要反复测绘实物尺寸，能够大幅缩短音响产品的结构开发周期。需要注意的是，该模型为半精确结构模型，对磁路内部的极芯尺寸、音圈线径、绕制层数等电声参数相关的内部细节做了适当简化，适合用于结构装配、外观验证类的设计工作，如果要做磁路仿真、振动模态分析这类精细化仿真任务，还需要补充磁隙宽度、磁钢磁通量、振膜材料弹性模量等具体参数。另外，模型还原了单元表面的工艺细节，包括振膜的表面纹理、盆架的哑光喷塑质感、折环的哑光橡胶质感，在做产品渲染、装配效果展示时也能够直接使用，不需要额外做外观面的重构处理。在实际的工程选型中，这类三角安装位的低音单元相比圆形四孔安装位的单元，对面板开孔的容错率更高，三个固定点的受力分布更均匀，长期使用后不容易出现盆架形变导致的单元偏心问题，尤其适合在车载这类存在持续振动的使用场景中应用，能够保证长期使用后的声学性能稳定性。
