悬浮滑板主控电路板结构设计

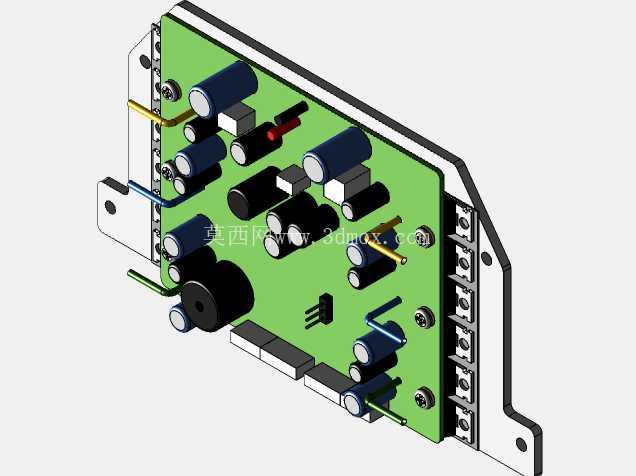

　　悬浮滑板作为短途体感代步载具的核心电控载体，这块主控板承担着整机动力输出调控、姿态信号采集处理、供电链路分配的核心作用，是平衡类代步载具电控系统的核心硬件载体。从结构设计层面来看，这块PCB板采用异形轮廓裁切，完全适配悬浮滑板机身内部的狭窄安装空间，板体边缘预留的金属固定孔位，对应机身内部的安装柱定位尺寸，装配时可直接通过螺丝完成锁附固定，无需额外设计转接支架，能有效压缩机身内部的空间占用，给电池组、轮毂电机接线端预留足够的布线余量。

　　板载元件的布局充分考虑了滑板使用场景的振动特性，大体积电解电容全部沿板体纵向排布，引脚焊接处预留了足够的焊盘面积，同时在高重量元件的排布上尽量靠近板体固定孔位区域，降低日常行驶颠簸带来的元件引脚疲劳断裂风险。功率回路部分的接线端子统一布置在板体侧边，采用直插式锁附结构，对应电机相线、电池供电线、充电接口的接线端，装配时可直接完成线束插接，减少内部走线的交叉干扰，同时接线端子的排布高度低于板体边缘的安装限位台阶，避免装配过程中线束端子与机身外壳发生挤压干涉。信号采集部分的接插件布置在板体另一侧，对应姿态传感器、蓝牙模块、开关按键的信号链路，与功率回路区域保持足够的物理间距，减少大电流通断时对弱信号采集的电磁干扰。

　　板体上预留的散热焊盘区域，对应功率管的安装位置，装配时功率管可通过绝缘导热垫贴合到机身的金属散热壳体上，持续大电流输出时能快速将热量导出，避免板载元件过热触发保护。从安装边界来看，板体整体轮廓完全贴合机身内部的安装仓形状，最外侧的元件与仓体内壁保留了1mm以上的安全间隙，避免装配过程中元件外壳与仓壁摩擦造成元件引脚短路。板上不同高度的元件排布遵循高低错落的原则，最高的电解电容顶部与机身外壳内表面保留了足够的间隙，不会出现外壳挤压电容顶部造成元件损坏的问题。在实际应用场景中，这块主控板需要应对户外行驶时的温湿度变化、路面颠簸带来的持续振动、大电流加减速时的热负荷冲击，因此在结构设计阶段就充分考虑了这些工况的影响：所有大重量元件的焊接位置都做了焊盘加大处理，部分高振动区域的元件还预留了点胶固定的位置，生产时可通过红胶加固进一步提升抗振性能；板体边缘做了圆角处理，避免安装时板边锐角划伤内部线束绝缘层；接线端子全部带锁止结构，避免颠簸工况下接线松脱造成动力中断。

　　从设计思路上，这块板没有采用通用矩形PCB的常规设计，而是完全根据悬浮滑板机身内部的可用空间做异形裁切，在有限的空间内合理排布功率回路、信号回路、供电回路的所有元件，既保证了电气性能的可靠，又最大化压缩了电控部分的空间占用，让整机机身可以做的更轻薄紧凑。板载的插针、接口位置完全对应整机其他部件的出线方向，装配时不需要对线束做过度弯折，既提升了装配效率，也减少了线束弯折带来的断线风险。对于结构设计从业者来说，这类异形载具电控板的设计核心，是在满足电气性能要求的前提下，最大化适配整机的内部空间，同时充分考虑实际使用工况下的振动、散热、装配便利性要求，不能只停留在元件排布的电气合理性层面，还要兼顾结构强度、安装边界、工况耐受能力等多维度的要求，才能保证产品在实际使用中的可靠性。
