微软VX-500网络摄像头半精确结构

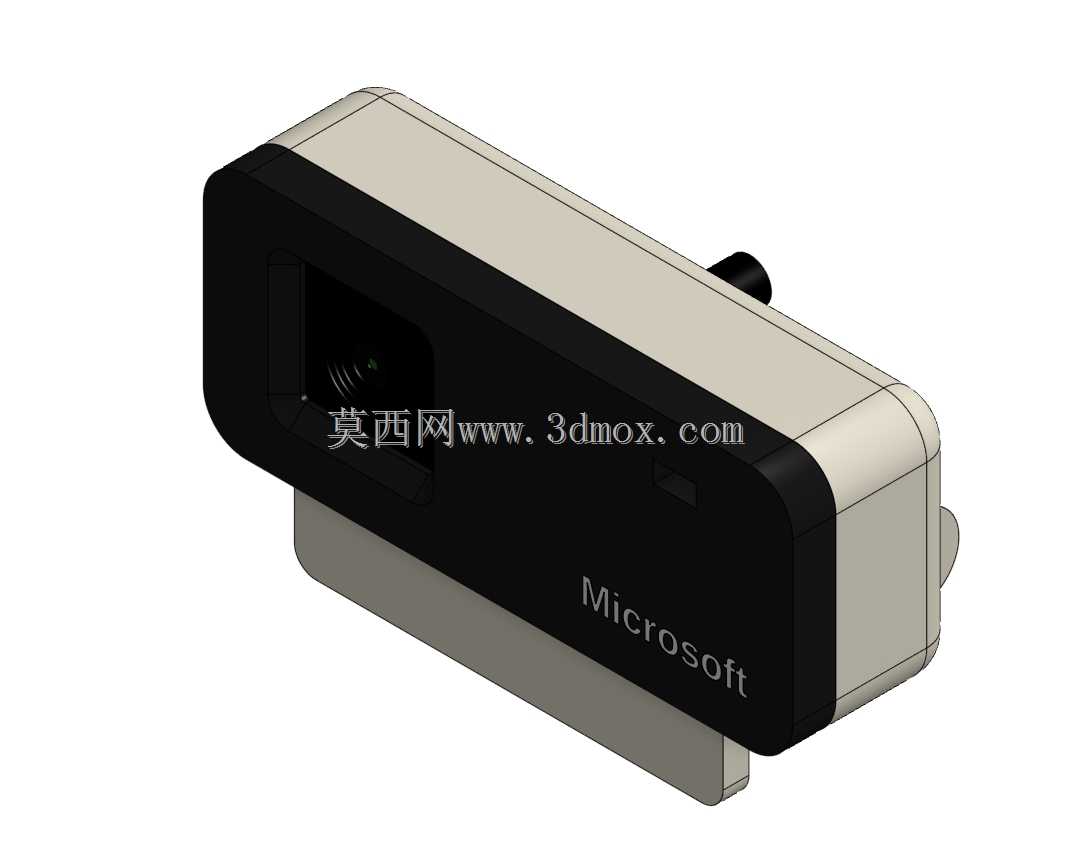

　　这款网络摄像头的三维结构围绕桌面视频采集场景展开，常见于办公会议、远程教学、家用视频通话以及简易工位影像录入。设备主体采用横向长条式布局，前端黑色面板集中布置镜头采集窗口，镜头区域内凹形成遮光边界，可减少屏幕反光与侧向杂光对成像面的干扰；面板表面保留品牌标识区，后侧与上下壳体采用浅灰配色，形成前后分件的外观层次。

　　从结构拆分思路看，整机可理解为镜头模组、前后外壳、底部夹持机构以及顶部/背部铰接辅助件几个部分。前壳承担光学窗口定位与人机交互面作用，后壳包裹电路板与走线空间，上下壳体之间通过卡扣或螺钉柱形成封闭腔体；模型中对壳体圆角、分模线、侧壁厚度过渡均有体现，能够用于检查外观件拔模方向、装配间隙以及内部元器件包络是否冲突。镜头孔位并非简单开孔，而是配合黑色遮光面形成沉台，使镜头光轴与前面板保持垂直，降低装配偏斜带来的画面倾斜风险。

　　安装边界是该类外设设计的重点。摄像头底部设置夹装式支撑结构，可挂接在显示器上边框或笔记本屏幕边缘，夹持面与主体之间形成一定开口高度，适应不同厚度的屏幕边框。支撑部分与主机身并非完全刚性一体，而是通过背部小轴位实现俯仰角度调节，使用时可根据人眼高度调整镜头朝向，使采集画面保持在面部中心。模型中背部突出的小圆轴对应角度调节或定位结构，侧面小凸台则可用于限位、走线或装配止挡。

　　外形尺寸方面，主体长度明显大于高度和厚度，属于低风阻、窄边框式桌面设备；前端黑色区域约占正面主要视觉面积，后端壳体向夹持方向延伸，保证整机重心落在夹口附近。放置在显示器顶部时，夹持底座需要承受主体前倾力矩，因此夹口内侧通常需要增加摩擦面或弹性压紧结构；在三维校核中，应重点检查夹口张开量、屏幕边框接触位置、主体俯仰极限以及镜头视场是否被外壳边缘遮挡。

　　该半精确模型适合用于数码产品外观评审、外设装配演示、工位场景布置和结构教学参考。它没有把内部PCB、传感器芯片和线缆完全细化，但保留了产品最关键的外部比例、镜头窗口、夹装底座和角度调节特征，能够帮助设计人员快速判断摄像头在桌面终端、工控机柜、自助设备或远程协作工位中的安装可行性，也可为后续补充内部电子件、螺钉柱、卡扣和橡胶垫等细节提供基础骨架。
