可移动立式树脂搅拌装置结构设计

　　在树脂砂铸造、复合材料成型、化工配料等作业场景中，树脂原料的均匀混合是直接影响后续成型质量、制品强度的核心工序，这款可移动立式搅拌装置，正是针对中小批量树脂配料、工位灵活切换的作业需求设计的专用搅拌设备。区别于固定安装的大型搅拌站，该设备采用带脚轮的落地式悬臂结构，整套设备的搅拌执行部分与储料桶采用分体适配设计，可直接对接标准规格的吨桶或同口径圆柱储料桶，无需额外定制专用储料容器，能适配车间内不同工位的配料需求，作业时可将设备推移至储料桶旁，降下搅拌轴伸入桶内完成搅拌，作业完成后升起搅拌轴即可转移至下一工位，大幅减少原料转运的工作量，尤其适合多品种小批量的树脂配料作业场景。

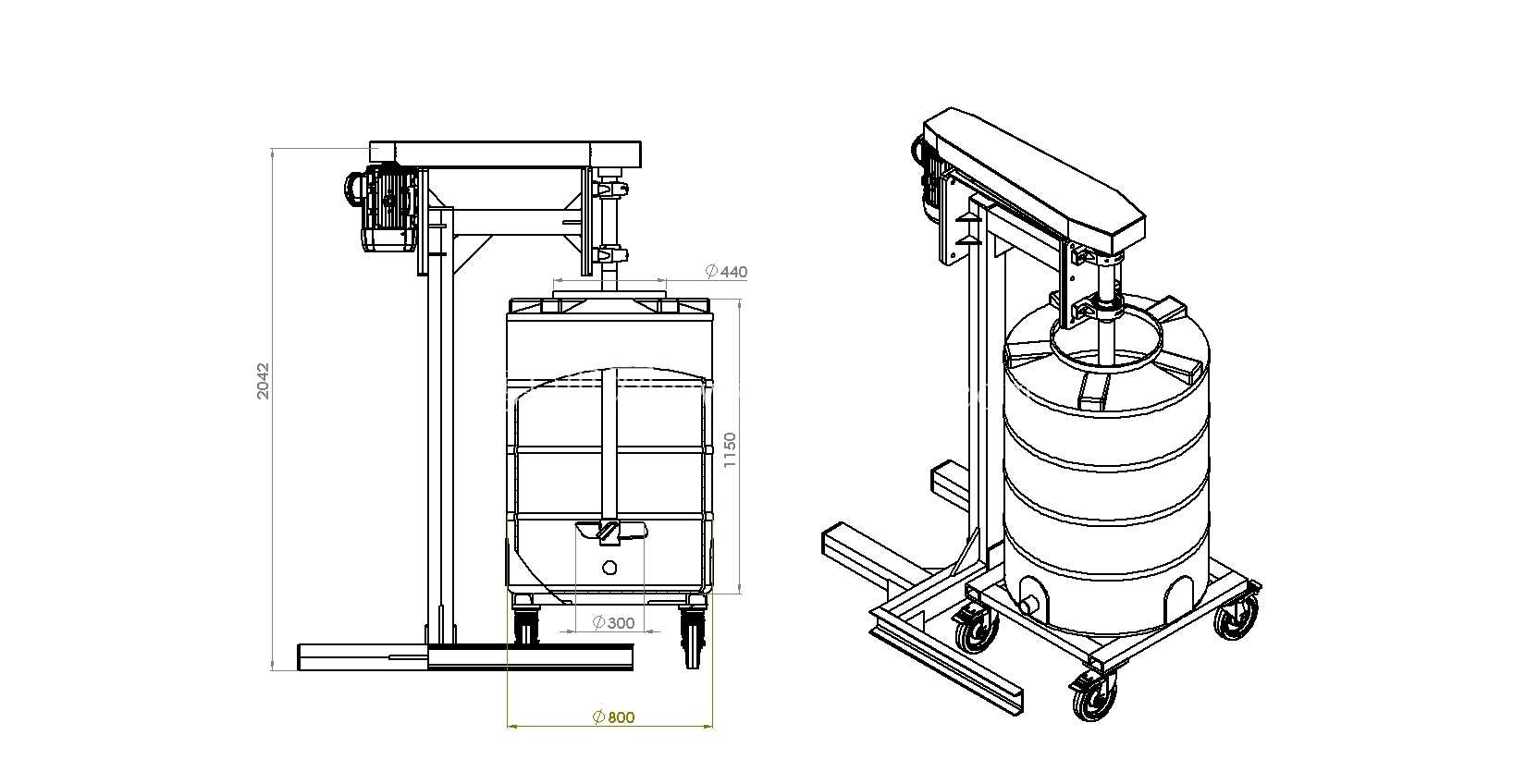

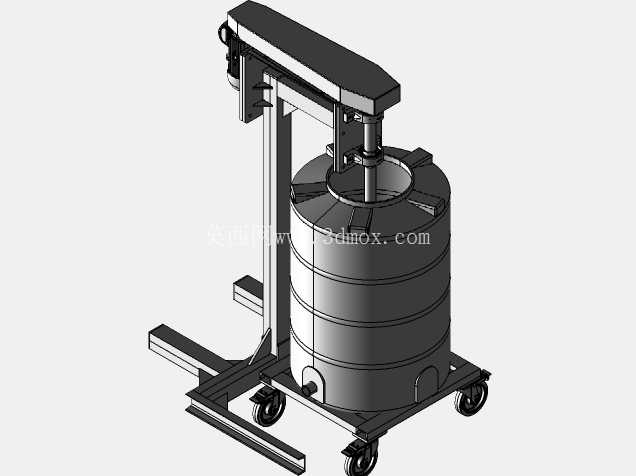

　　从结构设计逻辑来看，设备的支撑框架采用方管焊接成型，底部为叉式支撑脚，可直接插入储料桶底部的托盘间隙，保证搅拌作业时搅拌轴与桶体中心对齐，避免搅拌过程中出现偏载晃动；悬臂部分集成了驱动电机、传动组件与搅拌轴升降导向结构，驱动电机通过直连传动带动搅拌轴转动，省去了复杂的皮带传动结构，既减少了设备整体占用空间，也降低了日常维护的工作量，升降导向采用直线滑轨结构，可根据桶内物料高度调整搅拌轴的伸入深度，保证不同液位下的搅拌桨都能处于有效搅拌区间，避免出现桶底物料沉积、上层物料搅拌不均的问题。从尺寸边界来看，整套设备适配直径400mm至800mm区间的圆柱储料桶，搅拌作业时的整体高度不超过2100mm，搅拌轴的有效行程覆盖桶高1150mm的常规储料桶，底部支撑脚的开档尺寸适配标准叉车托盘的进叉间距，既可以人工推移换位，也可以通过叉车进行短距离的工位转移，设备底部的脚轮带刹车锁定结构，搅拌作业时锁定脚轮即可保证设备稳定性，无需额外打膨胀螺栓固定安装，对车间地面没有特殊施工要求。

　　搅拌桨采用多层桨叶组合设计，下层桨叶贴近桶底，可带动桶底沉积的高粘度树脂向上流动，上层桨叶负责打破液面的层流状态，促进桶内物料的上下循环，针对树脂物料粘度高、易粘附桶壁的特性，桨叶的外缘与桶壁预留了50mm的安全间隙，既避免搅拌过程中桨叶刮蹭桶壁造成容器损伤，也能保证近壁处的物料能被桨叶产生的涡流带动参与混合，整套搅拌结构的转速区间适配中高粘度流体的混合需求，不会因为转速过高造成树脂内卷入过多气泡影响后续成型质量，也不会因为转速过低导致混合不均出现固化强度差异。

　　在实际使用场景中，该设备除了用于铸造环节的树脂固化剂混合，也可适配涂料、胶粘剂等类似粘度流体的搅拌作业，悬臂结构的设计让设备无需与储料桶做刚性连接，换料时只需将设备移开即可直接更换储料桶，省去了传统固定搅拌设备拆洗搅拌轴、清理搅拌桶的繁琐步骤，尤其适合需要频繁更换物料品种的作业场景；框架结构的设计预留了电机安装位与电控组件的安装空间，可根据实际使用需求加装调速模块、定时模块，实现不同物料对应的搅拌参数匹配，所有结构件的连接均采用标准紧固件，后期维护时可快速更换磨损的搅拌桨、密封件等易损件，无需对主体框架进行改动。
