小型固定翼无人机外观结构三维设计

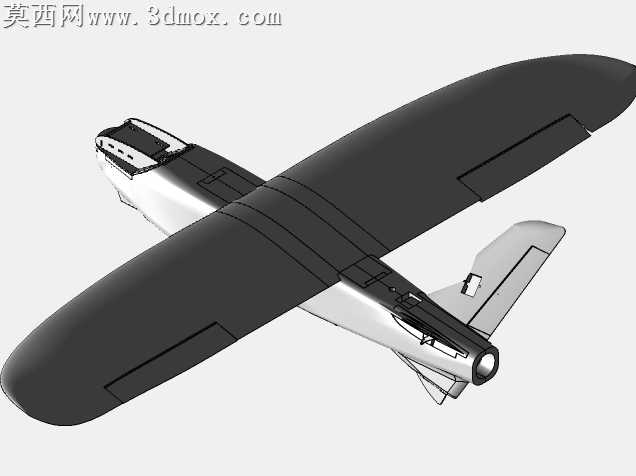

本作品为小型固定翼无人机的三维结构设计成果，建模阶段围绕固定翼飞行器的气动布局逻辑展开，采用主流三维建模软件完成全部件参数化构建，整体遵循上单翼布局的小型无人机设计规范，还原了从机头航电舱、机身主体、平直主翼到尾翼组件、尾部动力舱的完整结构。建模过程中优先保证曲面连续性，主翼采用对称低速翼型的曲面放样生成，翼面与机身的过渡区域做了顺滑的曲面衔接处理，避免出现建模棱角破坏气动合理性的问题；机身部分采用半硬壳式结构的建模逻辑，分段构建机头设备舱、中部载荷舱、尾部动力安装段，各段之间预留了装配贴合面，还原真实无人机的模块化设计思路。材质渲染阶段，机身主体采用哑光银白航空铝合金质感材质，模拟轻量金属机身的视觉效果，主翼表面采用哑光黑色复合蒙皮材质，还原小型无人机常用的碳纤维复合蒙皮的哑光质感，尾翼部分做了分色处理，平尾与垂尾采用与机身一致的银白金属材质，舵面接缝处做了细微的凹陷刻线处理，突出结构细节；渲染时采用柔和的侧上方打光，清晰呈现翼型弧度、机身曲面过渡、尾翼舵面结构等细节，同时保留了机身侧面的检修口、尾部动力喷口、机头航电设备安装位等细节结构。设计思路上，该模型定位为小型低空侦察类固定翼无人机，整体尺寸适配单兵携带的使用场景，上单翼布局能够提供充足的升力，降低低速飞行时的失速风险，尾部后置动力的布局能够减少动力气流对机翼升力的干扰，尾翼采用常规平尾加垂尾的布局，保证飞行过程中的航向与俯仰稳定性；建模时未省略关键结构细节，包括主翼与机身的连接加强结构、尾翼舵面的铰接位、机头的传感器安装窗口、机身底部的设备检修口等，既保证了外观的写实度，也为后续的结构细化、3D打印验证或者气动仿真提供了基础模型支撑，整体模型曲面无破面、结构逻辑符合小型固定翼无人机的真实设计规范，能够直观呈现该类无人机的整体外观与结构布局特点。
