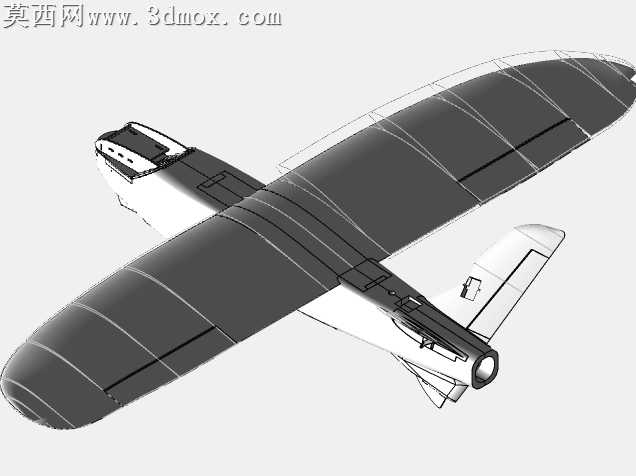

小型塔龙X无人机外观结构三维设计

本作品为小型塔龙X无人机的三维结构设计模型，建模过程围绕固定翼无人机的真实气动外形与结构逻辑展开，首先以真机测绘的轮廓数据为基础，在三维建模环境中搭建机身、主翼、尾翼、动力舱的整体骨架，通过曲面放样、曲率连续调整完成机身流线型外壳的构建，保证机身从机头到尾喷口的曲面过渡顺滑无折角，匹配低速固定翼飞行器的气动减阻需求。建模过程中对主翼的翼型弧度、翼根与翼尖的厚度渐变做了精准还原，通过多截面曲面命令生成主翼实体，同时刻画了主翼表面的分段蒙皮接缝细节，还原真实无人机的蒙皮拼接结构；尾翼部分区分垂直安定面与水平尾翼的结构边界，对尾翼与机身的连接过渡区域做了圆角平滑处理，避免应力集中的结构缺陷。机头部位预留了航电设备舱的空间结构，刻画了舱体的分隔轮廓与前端观察窗的凹陷结构，动力段位于机身尾部，还原了尾推式动力的安装舱结构与尾喷口的环形端面细节，机身侧面的检修口盖板、蒙皮压线等细节都通过实体拉伸、凹槽切除命令完成，保证模型的结构还原度。材质渲染阶段，机身主体采用哑光航空复合材料质感，蒙皮接缝处做细微的色差处理模拟真实装配痕迹，金属结构件部分赋予哑光航空铝材质，观察窗部分使用半透明深色亚克力材质，通过环境光遮蔽、全局光照渲染参数调整，让模型呈现出真实工业产品的质感。设计过程中充分考虑小型固定翼无人机的装配逻辑，所有结构部件的拆分都符合实际生产的装配要求，机翼与机身的连接位、尾翼的固定位都预留了对应的安装结构特征，既保证了外观的还原度，也具备结构设计的合理性，可用于无人机结构教学、航模改装参考、航空科普展示等场景，模型的曲面精度满足后续结构仿真、3D打印验证的使用需求，整体建模过程严格遵循航空产品的设计规范，每一处结构特征都对应真实无人机的功能需求，没有冗余的无效建模特征，整体模型布线规整，曲面质量达到G2连续标准，可直接导入各类三维软件进行后续的编辑调整。
