小型电动垂起无人机机身舱段结构

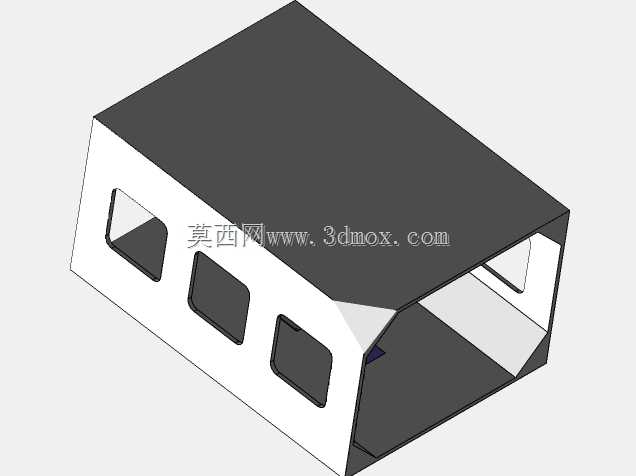

该结构件为小型电动垂直起降无人机的核心机身承载舱段，主要应用于低速科研类无人飞行器的风洞测试与原理样机验证场景，承担机载设备安装、气动外形维持、结构载荷传递的核心作用。从实际使用场景来看，这类舱段需要在风洞测试环节承受不同迎角下的气动载荷，同时为内部的飞控模块、动力供电线路、舵机传动组件预留充足的安装空间，还要兼顾减重需求，适配小型电动无人机的起飞重量限制。设计过程中优先采用了盒式主承力构型，舱体主体为等截面矩形腔体，靠近尾部的位置做了斜切收窄处理，既能够减少尾部气动阻力，也能为尾推动力组件或者尾翼安装预留对接接口。舱体侧壁开设的三处不同尺寸的镂空窗口，并非随意开设：靠近前端的小尺寸窗口用于布置数传天线的信号透传区域，中间的窗口为机载任务设备比如微型摄像头、空速管的安装预留伸出位，靠近尾部的窗口则是舵机连杆的运动避让空间，避免舵面偏转时连杆与舱壁发生运动干涉。从安装边界来看，舱体上下壁为平整平面，可直接对接机翼安装座与起落架固定座，内壁预留的凸台结构可直接通过自攻螺丝固定机载设备安装板，不需要额外增加支撑衬套，能够有效降低整机装配的复杂度。舱体的壁厚做了均匀化处理，在镂空窗口的边缘位置做了局部加厚，避免风洞测试过程中高速气流冲击导致窗口边缘产生应力变形，影响测试数据的准确性。腔体内部的转角位置均做了圆角过渡，既能够减少3D打印或者复材成型过程中的应力集中问题，也能避免内部布线时线材被锐角划破绝缘层。这类舱段结构在设计时没有采用复杂的曲面构型，一方面是为了降低原理样机的加工成本，采用常规的FDM3D打印或者轻木层板粘接即可快速制作出测试件，另一方面规则的矩形腔体也方便科研人员快速调整内部设备的安装位置，适配不同测试阶段的设备布局调整需求。在风洞测试场景下，该舱段的平直上表面可以作为气流附着的基准面，方便测试人员布置贴片式压力传感器，采集不同飞行姿态下的机身表面压力分布数据，为后续的气动外形优化提供实测数据支撑。舱体前端的开口为设备舱检修口，可快速开启更换电池或者调整飞控参数，不需要完全拆解机身结构，能够大幅提升外场测试与风洞试验的准备效率。
