微型夹持类连接挂片结构设计

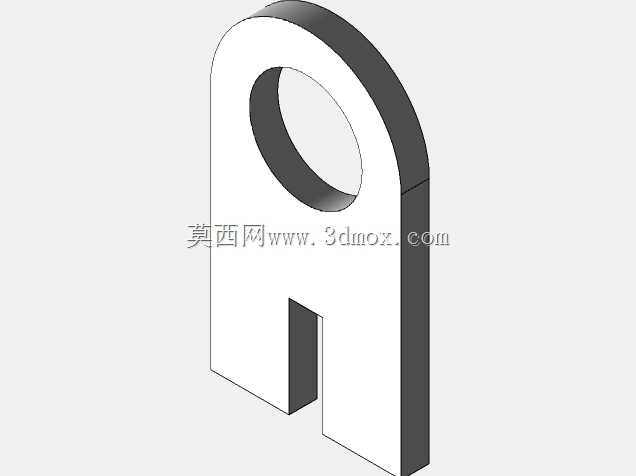

这类小型挂片类夹持零件，常被应用在小型工装夹具、便携设备挂载、轻型连接件组装场景中，日常在实验室小型工装搭建、户外便携装备挂载、轻工设备辅助定位环节都能见到它的身影。从结构上看，零件整体采用等厚板材冲压或线切割成型的加工思路，主体轮廓做了顶部圆弧过渡处理，避免尖锐棱角带来的安装划伤风险，上部开设的整圆通孔为核心挂载受力位，可穿入销轴、挂绳或者螺栓实现悬挂铰接功能，下部开设的开口槽为夹持工作位，可卡入对应厚度的板件、杆类零件实现快速挂接定位。设计时首先要明确受力边界，这类零件多用于承受10kg以内的静载荷，所以板材厚度选型要匹配挂载载荷，避免受力后出现开口变形、通孔处撕裂的问题，顶部圆弧的半径取值要兼顾外形过渡顺滑与材料利用率，圆弧直径略大于下部主体宽度，既保证冲压时材料流动均匀，也能减少应力集中点。上部通孔的位置设置在零件上部居中位置，保证挂载时零件重心与通孔轴线重合，避免挂载后出现歪斜偏转，通孔的直径要适配常用的标准销轴规格，内壁不需要做额外的高精度加工，满足穿装间隙即可。下部的开口槽宽度要与被夹持件的厚度做间隙配合，槽口位置可做微小的倒角导入，方便卡装时快速对位，槽的深度要保证卡入后被夹持件不会轻易脱出，同时不能过深导致零件下部两臂的刚性不足。安装时不需要额外的紧固件，直接通过开口槽卡入对应工位，再通过上部通孔穿入固定件即可完成装配，整体没有复杂的曲面特征，加工工艺简单，适合批量冲压生产，也可针对小批量需求做线切割加工，零件的外形尺寸紧凑，整体长度控制在常规小五金件的尺寸范围内，不会占用过多安装空间，边缘做去毛刺处理后即可直接投入使用，在需要快速挂接、临时定位的轻型作业场景中，这类结构的零件拆装效率远高于螺栓紧固的连接件，同时能反复拆装使用，不会出现螺纹滑牙之类的损耗问题。在做三维建模时，要注意等厚特征的一致性，所有折弯或者切割面的垂直度要符合钣金加工的公差要求，上部通孔与下部开口槽的位置度公差要控制在合理范围，保证卡装后挂载的受力方向与零件设计的受力方向一致，避免出现偏载导致零件变形失效。
