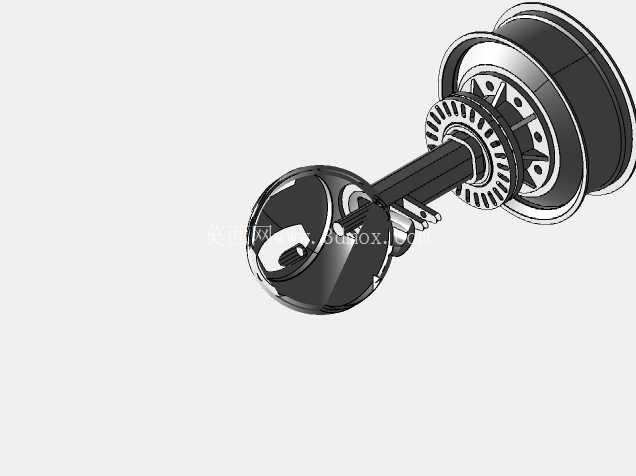

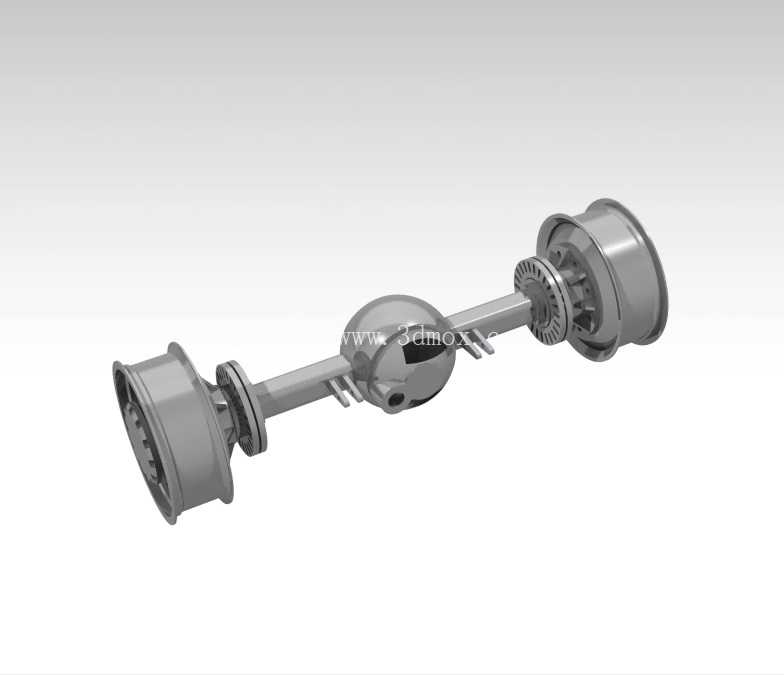

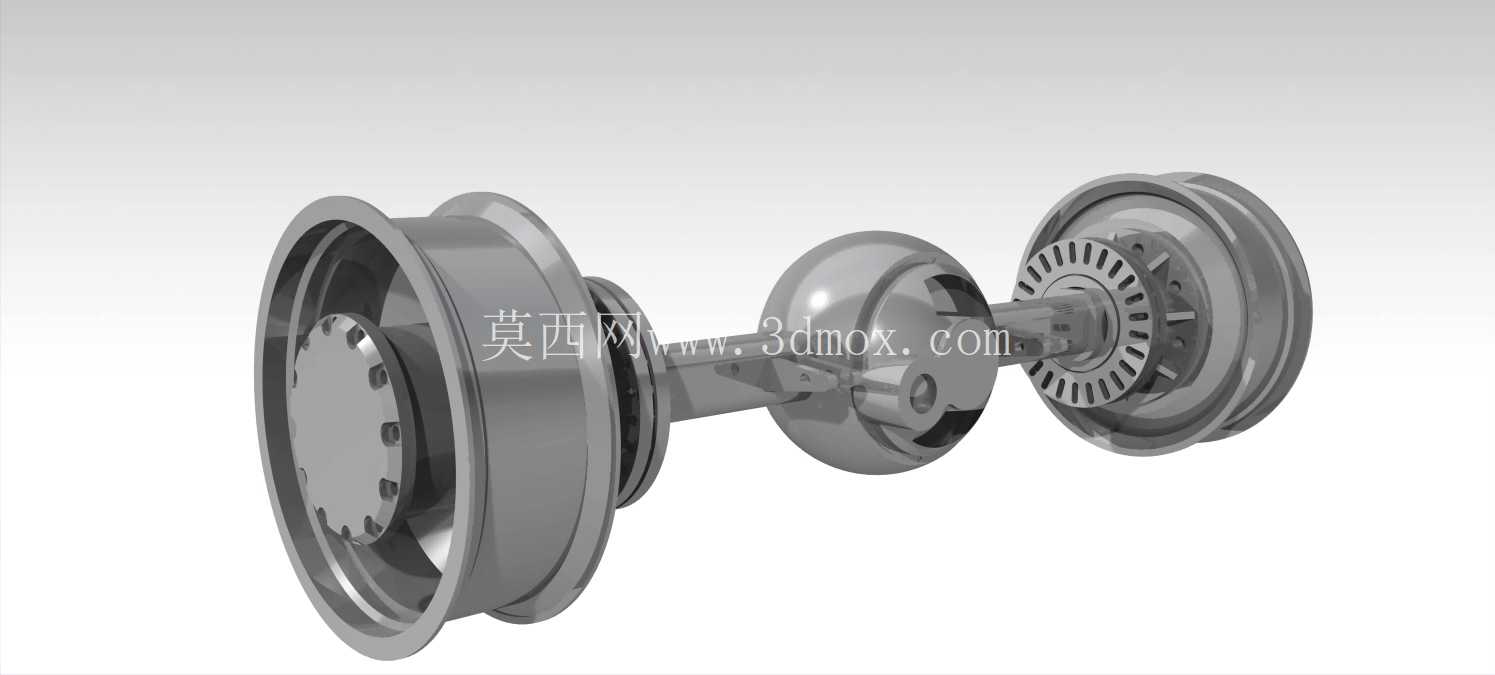

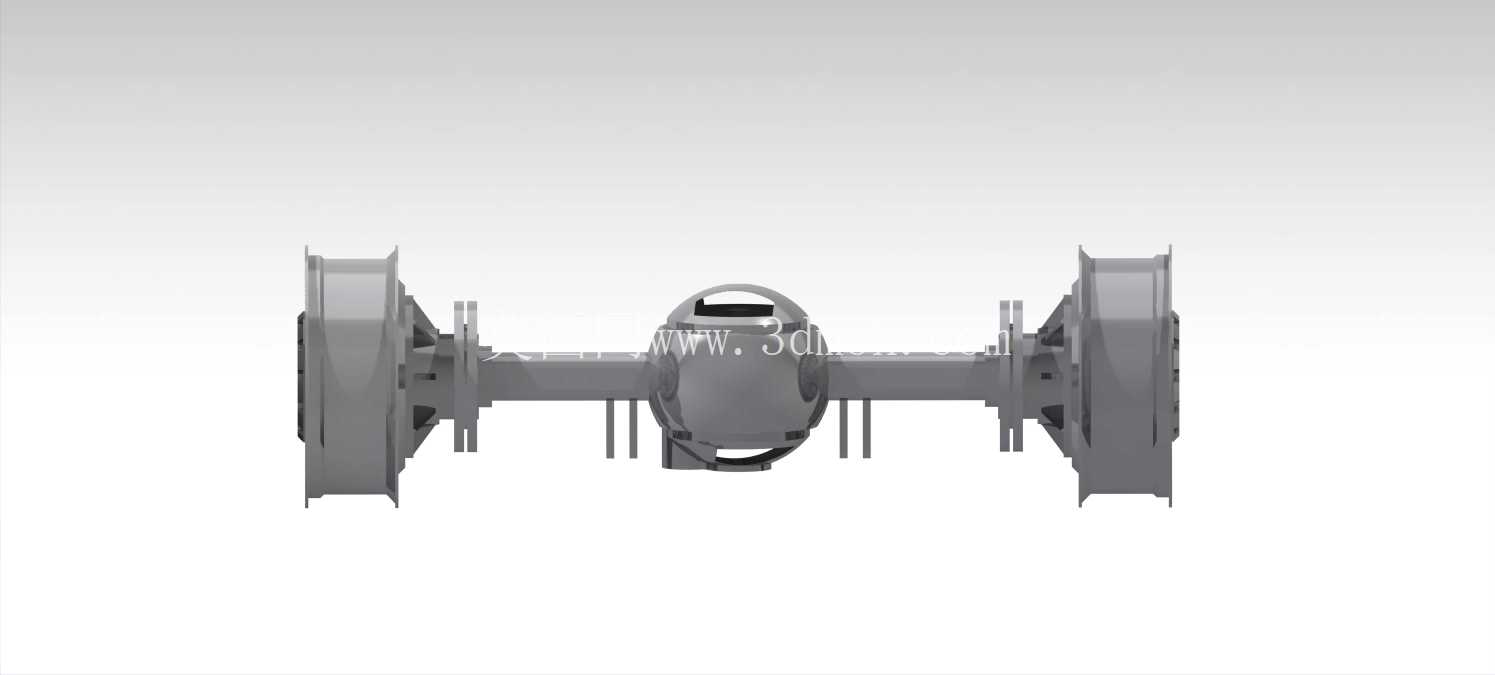

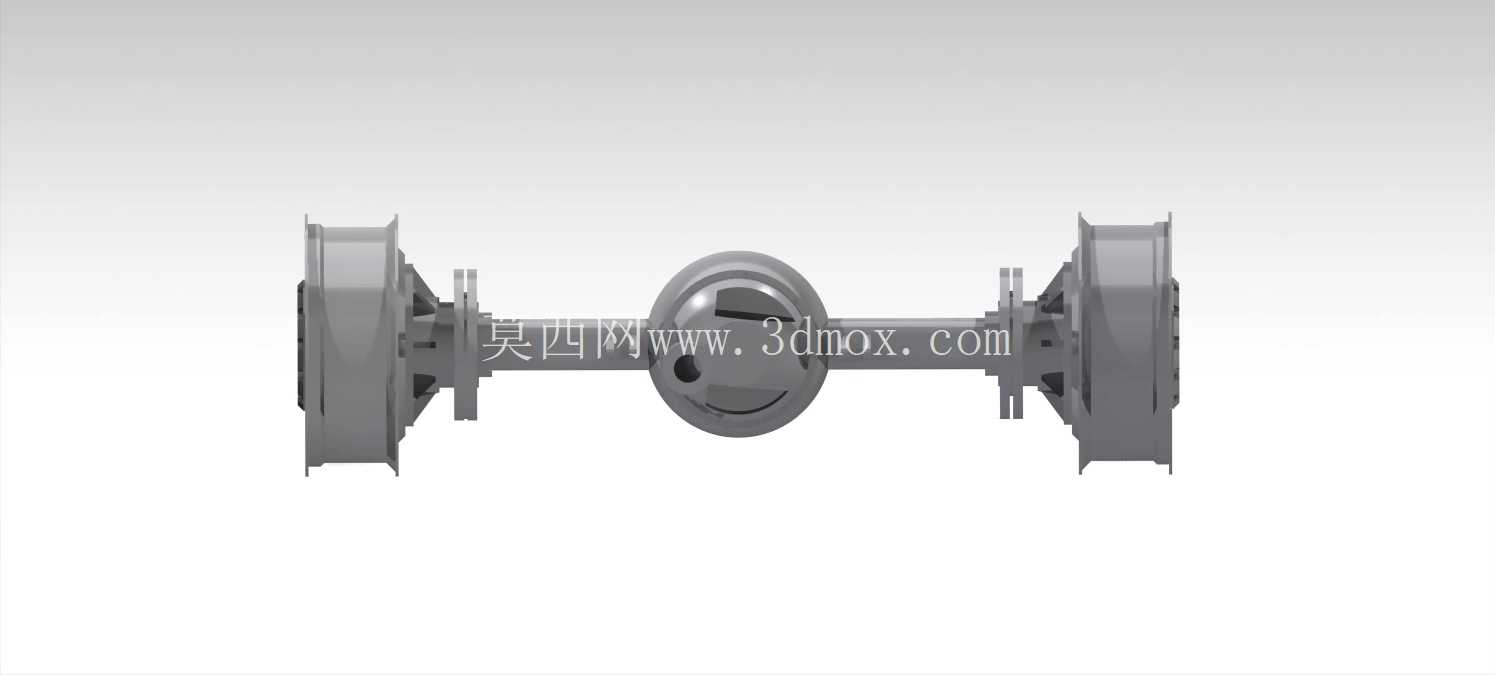

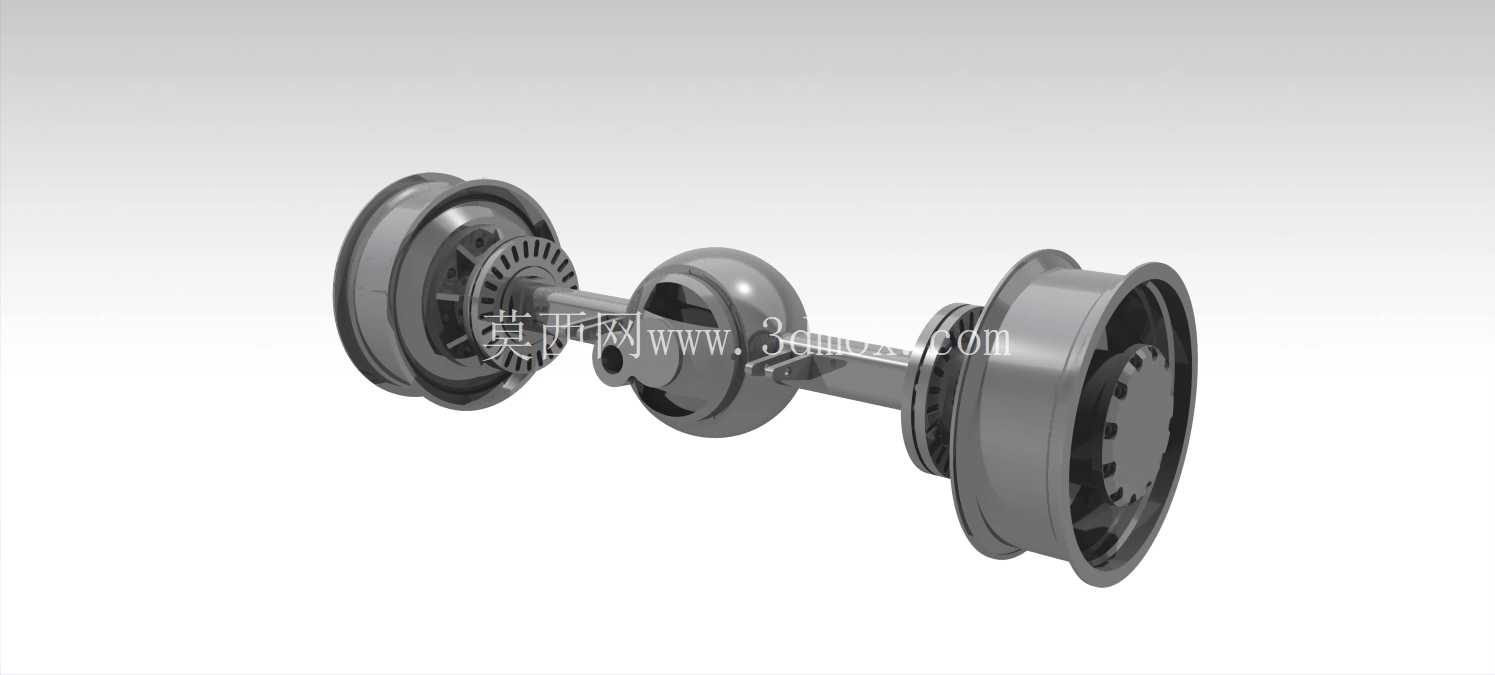

车辆驱动后桥总成结构三维设计

在商用车、非道路工程车辆的底盘传动系统布局中，驱动后桥始终是承载车身载荷、传递动力输出的核心总成部件，这套三维结构完整还原了整体式驱动后桥的全部装配关系，可直接用于底盘总布置校核、零部件受力分析以及维修拆装模拟场景。从实际装车用途来看，该总成需要同时承担三项核心功能：其一为承载功能，桥壳本体作为核心承载构件，需要承接车架通过悬架传递的垂直载荷，同时承受车辆起步、制动、转向工况下的纵向力与侧向力矩，因此在建模过程中对桥壳的壁厚过渡、加强筋布置位置做了完全贴合量产工艺的还原，避免出现应力集中的结构设计缺陷；其二为动力传递与减速增扭功能，中部主减速器壳体内部集成了主减速齿轮、差速器组件的安装位，可将传动轴输入的高转速低扭矩动力，经主减速齿轮降速增扭后，通过左右两侧半轴传递给两端轮毂，差速器结构的安装空间预留完全符合对称锥齿轮差速器的装配尺寸要求，可满足车辆转弯时两侧车轮以不同转速转动的需求，减少轮胎磨损与传动系统内应力；其三为安装连接功能，桥壳两端的轮毂安装法兰、制动底板连接位、钢板弹簧安装座的位置度在建模时做了严格的公差匹配，可直接适配鼓式制动总成、轮毂轴承单元、悬架钢板弹簧的装配需求，不需要额外做结构修改。

从设计思路层面来看，这套整体式后桥采用了非断开式桥壳的结构方案，相比断开式驱动桥，整体式桥壳的结构刚度更高、制造维护成本更低，更适合载重要求高、行驶工况复杂的商用车辆与非道路作业车辆。建模过程中优先保证了各部件的安装边界准确性：桥壳的主安装距、半轴长度、法兰盘螺栓孔分布圆直径、轮毂轴承位的配合尺寸均参考量产同吨位车型的参数设定，两端轮毂的轮辋连接位符合标准螺栓孔布局，可直接匹配对应规格的钢制轮辋；中部主减速器壳体的连接法兰面预留了密封胶条安装槽，可保证齿轮油的密封性能，避免运行过程中出现渗漏问题。在细节结构处理上，桥壳表面的放油螺塞安装位、加油口位置、通气阀接口都做了完整还原，这些细节结构直接关系到后桥总成的日常维护便利性，放油螺塞位于桥壳底部最低位置，可保证换油时齿轮油能够完全排空，通气阀位于桥壳上部，可平衡桥壳内部与外界的气压差，避免高温运行时内部压力过高冲坏密封件。

在实际工程应用中，这套三维模型可用于多个场景：新车型底盘总布置阶段，可将该模型直接导入整车装配环境，校核后桥与车架、悬架、传动轴、制动管路的间隙是否满足设计要求，避免出现运动干涉问题；零部件受力仿真分析时，可基于该模型的几何结构划分网格，施加不同工况下的载荷，计算桥壳、半轴、主减速齿轮的应力分布与变形量，验证结构强度是否满足设计要求；职业院校的汽车构造教学中，可基于该模型做拆装演示，让学员直观理解驱动后桥的内部结构与动力传递路径；维修服务领域的技术培训中，也可借助该模型拆解各部件的装配关系，讲解常见故障的排查与维修要点。需要注意的是，该结构的安装边界需要与整车悬架参数做匹配，钢板弹簧座的跨距、中心孔位置需要对应悬架的板簧规格，若用于不同吨位的车型，需要对应调整桥壳的壁厚与半轴直径，保证结构强度满足载荷要求。
