HC-SR04超声波测距传感器结构设计

　　在嵌入式硬件开发、智能小车避障、工业料位检测、公共区域人流计数、自动门感应触发等场景中，非接触式测距始终是刚需类的感知环节，HC-SR04作为普及度极高的超声波测距模块，其结构设计的合理性直接决定了装配适配性与测量稳定性。从结构设计视角拆解该模块，首先要明确其核心功能逻辑：通过两个对称布置的超声换能器分别完成超声波发射与回波接收，配合板载信号处理电路输出与距离对应的电平信号，实现2cm到400cm区间的非接触距离检测，测距精度可控制在3mm范围内，足以覆盖绝大多数民用与工业入门级测距场景。

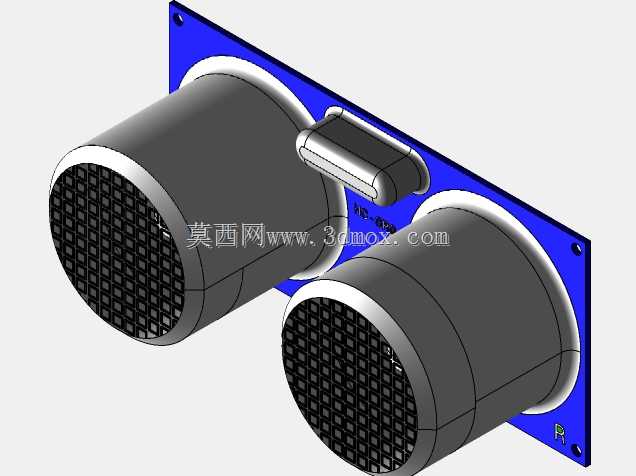

　　设计过程中首先要处理换能器的安装定位问题，两个圆柱形换能器的中心距是影响近距盲区的核心参数——中心距过小会导致发射端的余震直接耦合到接收端，拉长近距离检测的盲区范围；中心距过大则会导致模块整体宽度超标，无法适配小型智能设备的安装空间。本次结构设计中，将两个换能器的中心距设定为22mm，既保证了发射余震不会直接干扰接收端的初始信号采集，将有效近距检测阈值控制在2cm水平，也将模块整体宽度控制在45mm以内，适配绝大多数小型嵌入式设备的安装位预留尺寸。换能器与PCB基板的连接采用嵌套式定位结构，换能器底部的定位柱穿过PCB上对应的定位孔后通过焊盘固定，既保证了换能器的垂直精度，避免声波发射角度偏移导致的测量误差，也能在批量焊接时提升装配效率，减少人工对位的偏差。

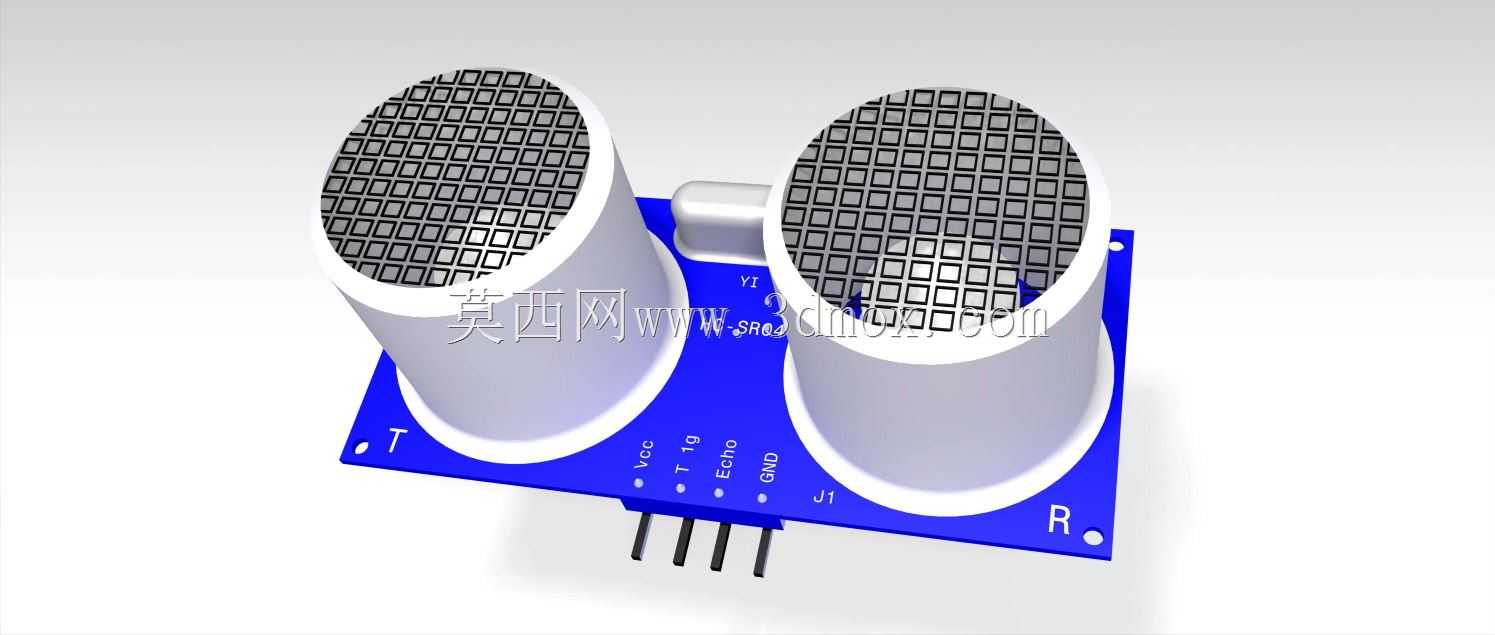

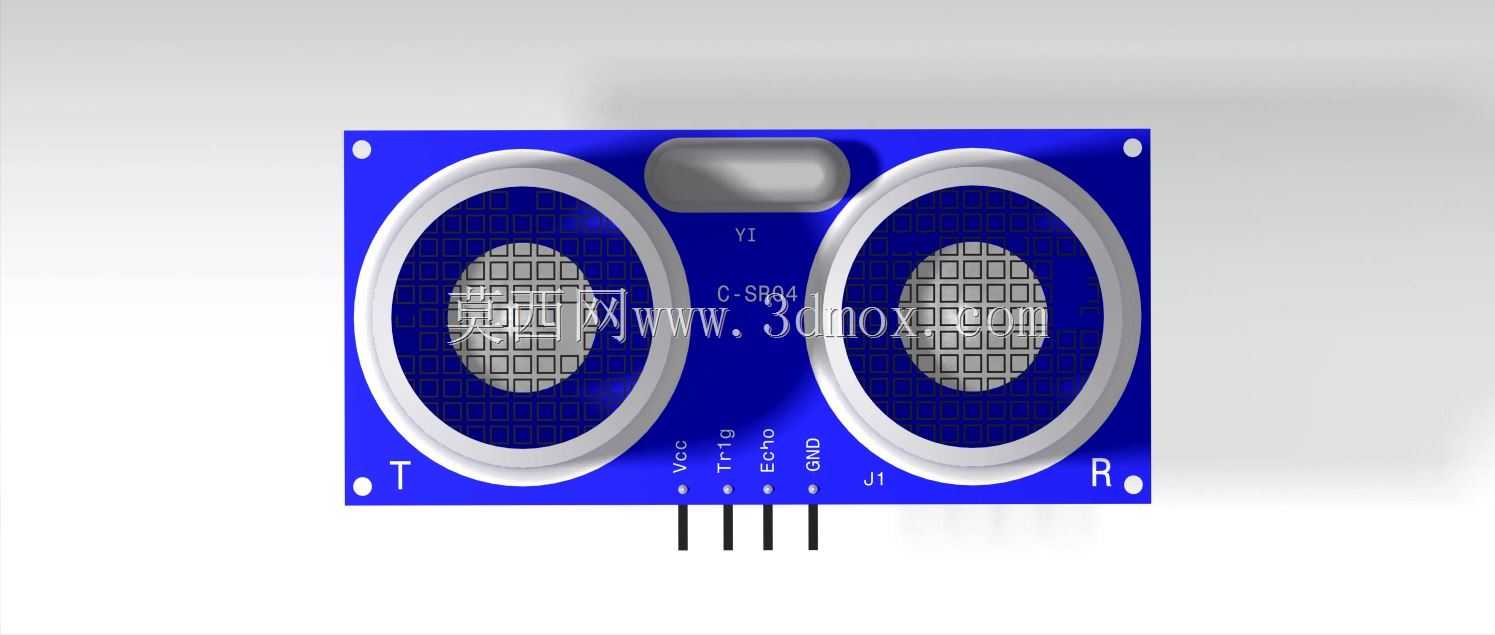

　　PCB基板的外形设计充分考虑了通用安装需求，基板整体尺寸为45mm×20mm，厚度1.6mm，采用标准FR-4板材设计，四个边角预留了直径3mm的安装孔，孔位中心距边缘2.5mm，可直接通过M3螺丝固定在设备支架上，也可配合排针直接插装在面包板或通用开发板上，兼顾固定安装与快速原型验证的使用需求。基板上的引脚排布遵循通用嵌入式模块的接线逻辑，从左到右依次排布Vcc、Trig、Echo、GND四个功能引脚，引脚间距采用标准2.54mm排针间距，可直接匹配市面上绝大多数杜邦线、面包板、扩展板的接口规格，无需额外转接即可完成接线。基板表面的丝印标识清晰标注了每个引脚的功能定义，同时在两个换能器的外侧分别丝印T、R标识区分发射端与接收端，避免装配或接线时出现方向混淆。

　　从实际应用的适配性来看，该模块的结构设计充分考虑了不同场景的安装边界：模块整体高度（从PCB底面到换能器顶面）为18mm，在嵌入式设备内部安装时，仅需要预留20mm的垂直安装空间即可，不会因为模块过高导致设备外壳无法闭合；换能器的发声面采用平面设计，安装时仅需要保证发声面与被测方向垂直即可，无需额外设计角度调节结构，降低了整机结构的设计复杂度。针对户外使用场景，结构设计中预留了透声膜粘贴位，可在换能器表面粘贴防水透声膜，在不影响声波传输的前提下提升模块的防尘防水能力，适配户外车位检测、露天液位检测等场景的使用需求。

　　在细节设计上，板载的信号处理电路与换能器之间做了铺地隔离处理，结构上通过铜箔屏蔽层减少电路部分对换能器信号的电磁干扰，提升弱回波信号的识别能力；换能器与PCB之间的缝隙采用密封胶填充，既可以固定换能器避免震动移位，也能减少声波通过基板传导产生的干扰信号，提升远距离测量的稳定性。模块的供电引脚处预留了滤波电容的安装位，可根据实际使用场景焊接不同容值的滤波电容，应对供电纹波较大的使用环境，避免电源干扰导致的测量值跳变问题。

　　从结构选型的角度看，该模块的所有结构件均采用通用标准尺寸，换能器采用行业通用的16mm直径圆柱形超声探头，损坏后可直接替换同规格探头，无需重新开模制作结构件；PCB的安装孔位、引脚间距均遵循行业通用规范，可直接替换市面上同类型的超声波测距模块，无需修改原有设备的安装结构，大幅降低了设备迭代的结构改造成本。在进行整机结构设计时，仅需要在设备外壳对应换能器的位置开设两个直径17mm的透声孔，即可保证声波的正常收发，透声孔处可加装防尘网，避免灰尘、蚊虫进入模块内部影响使用寿命。
