电源变压器用闭合线圈螺旋弹簧结构设计

　　在电源变压器的内部结构设计中，弹性支撑与接触类零部件的选型直接影响整机运行的稳定性，闭合线圈螺旋弹簧正是针对这类场景开发的专用弹性元件。不同于常规开口式螺旋弹簧，该结构采用首尾闭合的线圈成型工艺，在变压器绕组压紧、触点导通连接、内部组件缓冲限位等工况下，能避免弹簧端头剐蹭绕组绝缘层、卡滞相邻结构件的问题，适配电源变压器内部紧凑的安装空间。从实际应用场景来看，这类弹簧常布置在变压器铁芯与绕组的压紧结构之间，或是接线端子的弹性接触部位，依靠自身轴向与径向的弹性形变，抵消变压器运行过程中因电磁振动、温度变化带来的结构间隙，既可以保证绕组叠片始终处于压紧状态，降低电磁振动产生的噪音，也能在接线端子处提供稳定的接触压力，避免因振动松脱导致的接触不良、打火等故障。

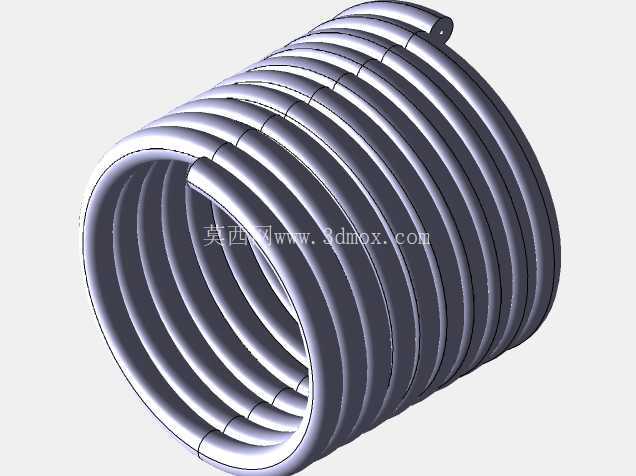

　　在功能特性设计上，该弹簧采用等节距螺旋成型结构，整体为空心圆柱状，闭合的端头经过圆滑过渡处理，没有突出的锐边与毛刺，安装时不会损伤变压器内部的绝缘纸、漆包线等脆弱部件；弹簧的线径、圈数经过匹配计算，在额定压缩量下能提供稳定的弹性力，长期处于压缩工况时的应力松弛率控制在合理区间，满足变压器长达数年的使用寿命要求。设计过程中，首先需要根据变压器内部的安装空间确定弹簧的外径、自由高度边界，外径要小于安装腔的内径，预留出径向形变的余量，避免弹簧压缩时出现卡滞；自由高度要匹配安装腔的深度与额定压缩量，保证装配后弹簧的预压力处于设计区间，既不会因压力过大压损绕组绝缘层，也不会因压力过小无法起到压紧、缓冲的作用。线圈的闭合端采用与簧身同直径的材料弯折成型，衔接处平滑过渡，没有明显的接缝凸起，保证弹簧在压缩过程中各圈受力均匀，不会出现局部应力集中导致的早期断裂问题。从安装边界来看，该弹簧的安装位通常为圆柱形沉孔结构，沉孔的深度需要匹配弹簧的最大压缩量，当弹簧被压缩至极限位置时，各圈之间保留微小间隙，避免并圈时产生额外的冲击噪音；弹簧的内径需要略大于安装位的导向柱直径（若有导向结构），保证弹簧沿轴向压缩时不会出现偏斜，防止侧向力导致弹簧形变异常。

　　在变压器的装配流程中，这类弹簧通常在绕组叠装完成后放入预设的安装槽内，后续安装压紧盖板时，弹簧被逐步压缩至设计高度，通过盖板的固定结构保持预压状态，整个装配过程无需额外的固定连接件，依靠安装腔的限位即可完成弹簧的固定，装配效率较高。针对电源变压器的工作环境，该弹簧的材料选型通常适配一定的温度范围，能在变压器长期工作的温升环境下保持弹性性能稳定，不会因高温出现弹性衰减过快的问题；同时弹簧表面经过防锈处理，在变压器内部可能出现的凝露、潮湿环境下，也不会轻易出现锈蚀，避免锈渣掉落影响绕组绝缘性能。

　　不同于通用五金弹簧的通用化设计，这类闭合线圈结构的螺旋弹簧是专门针对电源变压器的内部结构特点优化而来，去掉了常规弹簧多余的端头挂钩、支撑圈结构，整体结构更简洁，适配变压器内部狭小的安装空间，同时闭合的端头设计也消除了常规弹簧端头可能带来的绝缘损伤风险，在小功率电源变压器、隔离变压器的内部结构中应用十分广泛。在建模过程中，需要重点保证螺旋线的螺距、线径参数一致性，闭合端头的弯折曲率要与簧身螺旋曲率平滑衔接，避免出现几何干涉问题，同时要预留出弹簧压缩时的形变空间，模拟实际装配后的压缩状态，验证弹簧在额定压缩量下是否会与周边的绕组、骨架、壳体结构出现干涉，确保设计的弹簧能顺利装入预设位置，实现预期的弹性支撑、压紧功能。
