乘用车侧门曲面造型结构数模

　　该数模围绕乘用车侧门的外覆盖件形态展开，重点呈现门体外侧曲面、窗框开口轮廓以及下部门板的连续过渡关系，适用于车身结构方案讨论、外饰造型评审、曲面建模练习和零部件干涉检查等场景。车门作为乘员舱侧面的重要闭合部件，既要承担开闭功能，也要与侧围、翼子板、门槛、车顶边框及前后门缝形成协调的装配边界，因此在三维设计中不能只关注单一外观面，而需要同时考虑周边件的间隙、面差、密封路径和运动空间。

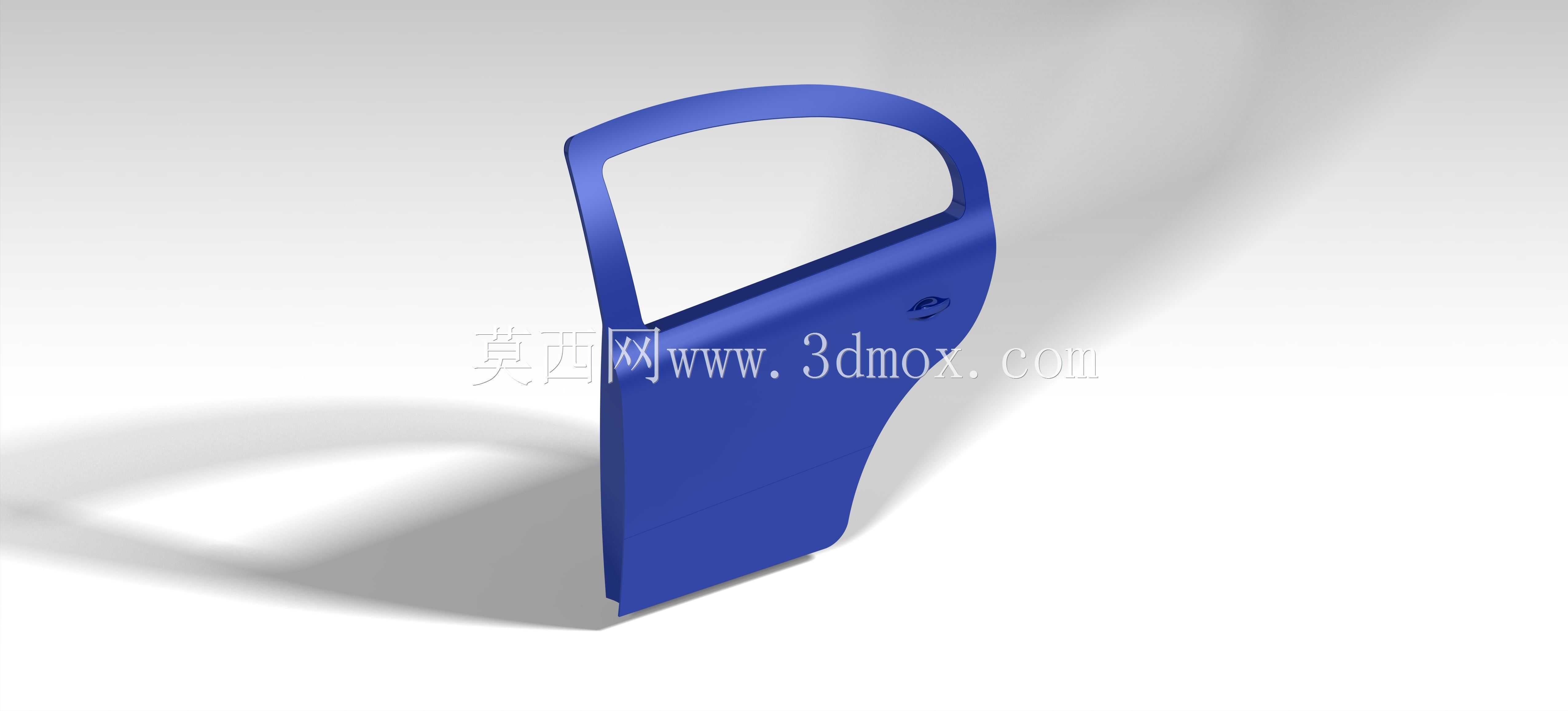

　　从模型形态看，门体上部采用环绕式窗框结构，开口区域为车窗玻璃升降提供基础边界，窗框上沿与侧窗轮廓保持顺滑连接，前部向A柱方向收束，后部向C柱区域延伸，下部则过渡到较宽的门板承载面。外表面整体为蓝色实体显示，曲面从窗框顶部向下逐步展开，腰线位置存在轻微的曲率变化，使门板在光照下形成连续而有层次的反射带。下部区域向内收窄，靠近门槛侧形成较明显的包边趋势，这种处理有助于在实车布置中避让门槛梁、侧围外板和密封胶条。

　　实际车门系统通常由外板、内板、窗框加强件、防撞梁、玻璃升降器、门锁、铰链、密封条和内饰板等组成。本模型侧重外曲面与门体基本体量，未展开内部机构细节，但外形边界已经能够为后续详细设计提供参考。工程师在深化时，可在该曲面基础上拆分内外板厚度，布置铰链安装面和门锁安装点，并根据玻璃升降轨迹校核窗框导槽位置。门体前端需要预留铰链轴线空间，后端需考虑门锁与限位器的安装区域，下沿则要与门槛密封条保持均匀压缩量，避免开闭过程中出现摩擦或密封失效。

　　曲面构建思路上，这类门体适合采用基础轮廓线加边界曲面的方式完成。先依据侧视图确定窗框顶边、前边界、后边界和门板下缘，再通过截面线控制腰部曲面的起伏。窗框区域曲率变化较快，需要保证过渡面无褶皱、无突兀拐点；门板主表面面积较大，曲面应尽量光顺，曲率梳分布连续，避免后期冲压时出现局部拉伸不足或反光畸变。若用于量产开发，还需在外观面上补充冲压拔模角度、包边宽度、焊接边和涂胶空间；若用于概念造型，则可继续叠加门把手、后视镜安装座、防擦条和字符安装面等特征。

　　安装边界方面，车门不是孤立零件，其前侧与铰链、A柱和前端门缝相关，后侧与B柱或C柱、门锁扣和后门缝相关，上侧与侧窗玻璃、泥槽和车顶侧梁相关，下侧与门槛外板、下密封件和车身底部空间相关。设计时应让门体外表面相对侧围外板保持稳定面差，门缝宽度沿周向尽量均匀，窗框开口还要满足玻璃大面曲率和升降行程。对于运动校核，需围绕铰链轴线检查门体最大开启角度下与翼子板、前围及周边附件的距离，尤其关注前下角和后视镜区域的干涉风险。

　　该数模虽然以基础曲面形态为主，但完整表达了侧门的主要视觉特征和空间体量，可作为车身附件设计、车门结构拆解、曲面质量检查以及整车侧面装配关系研究的参考对象。
