两级对称蜗杆齿轮传动减速结构设计

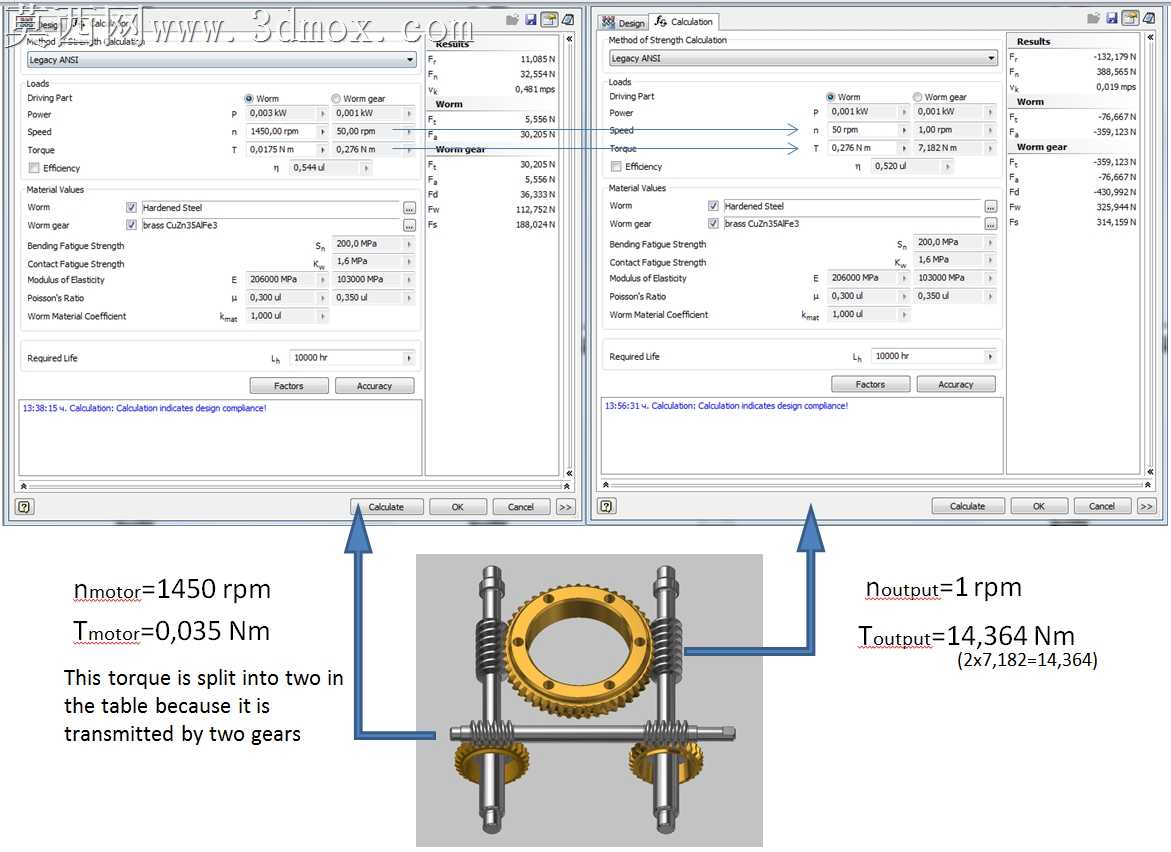

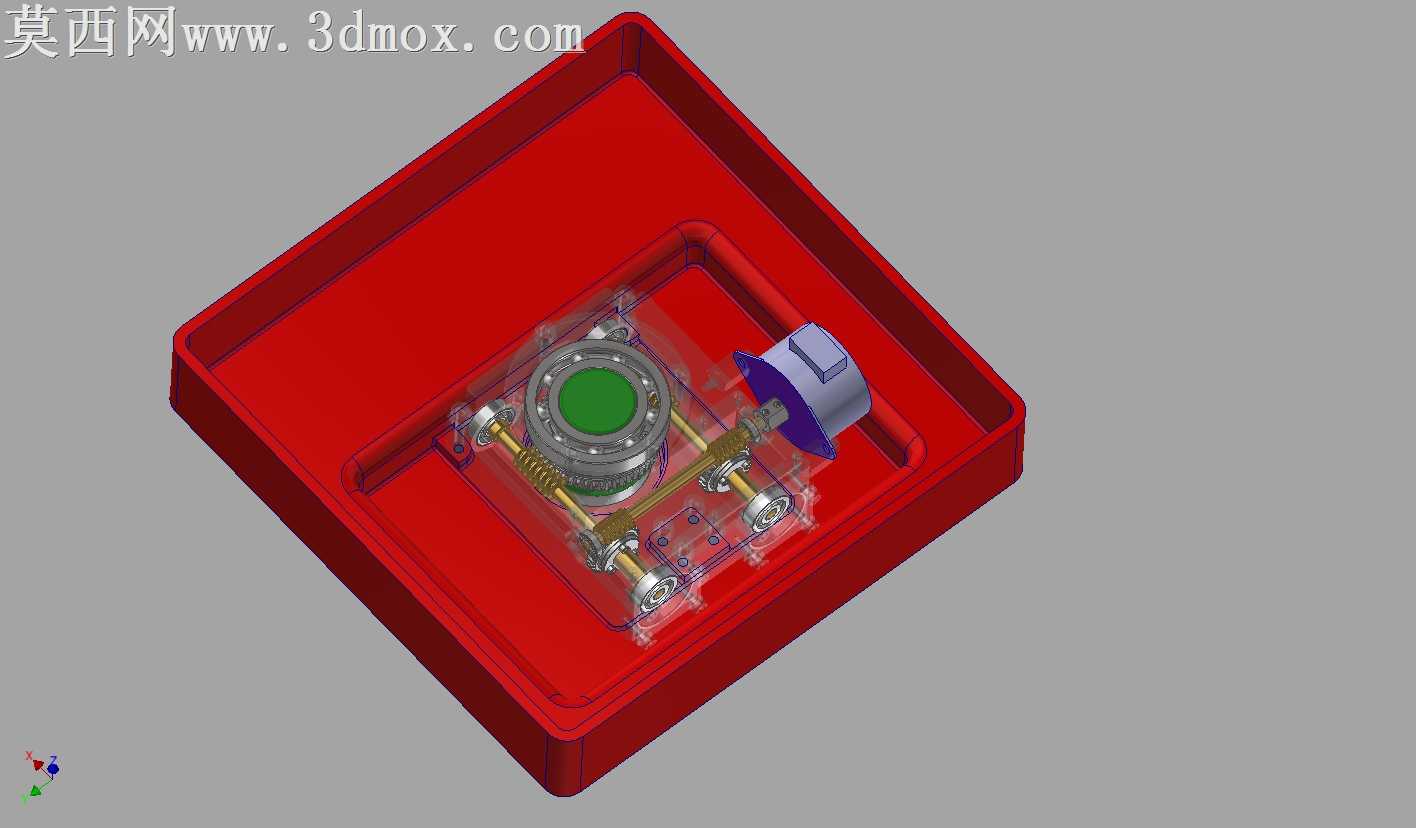

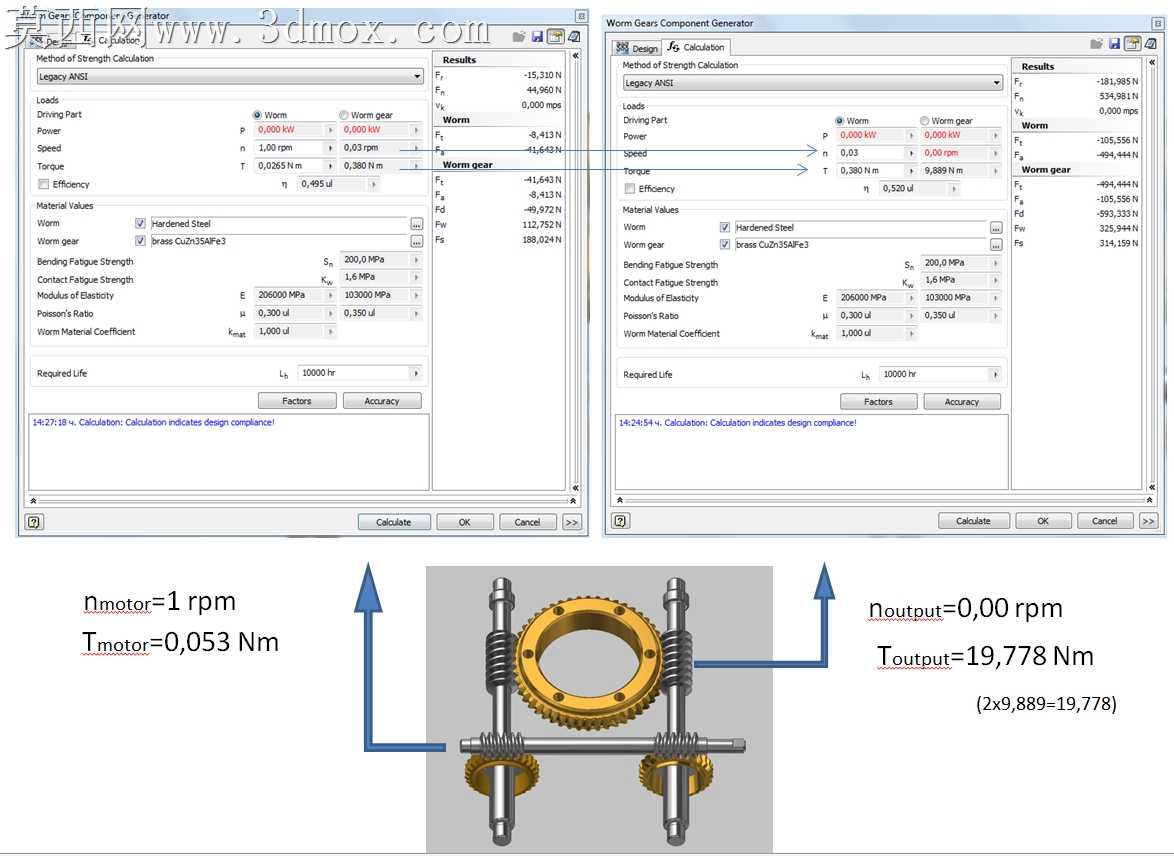

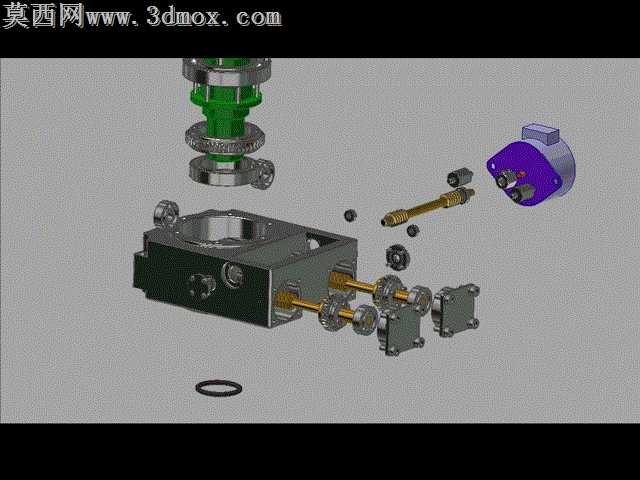

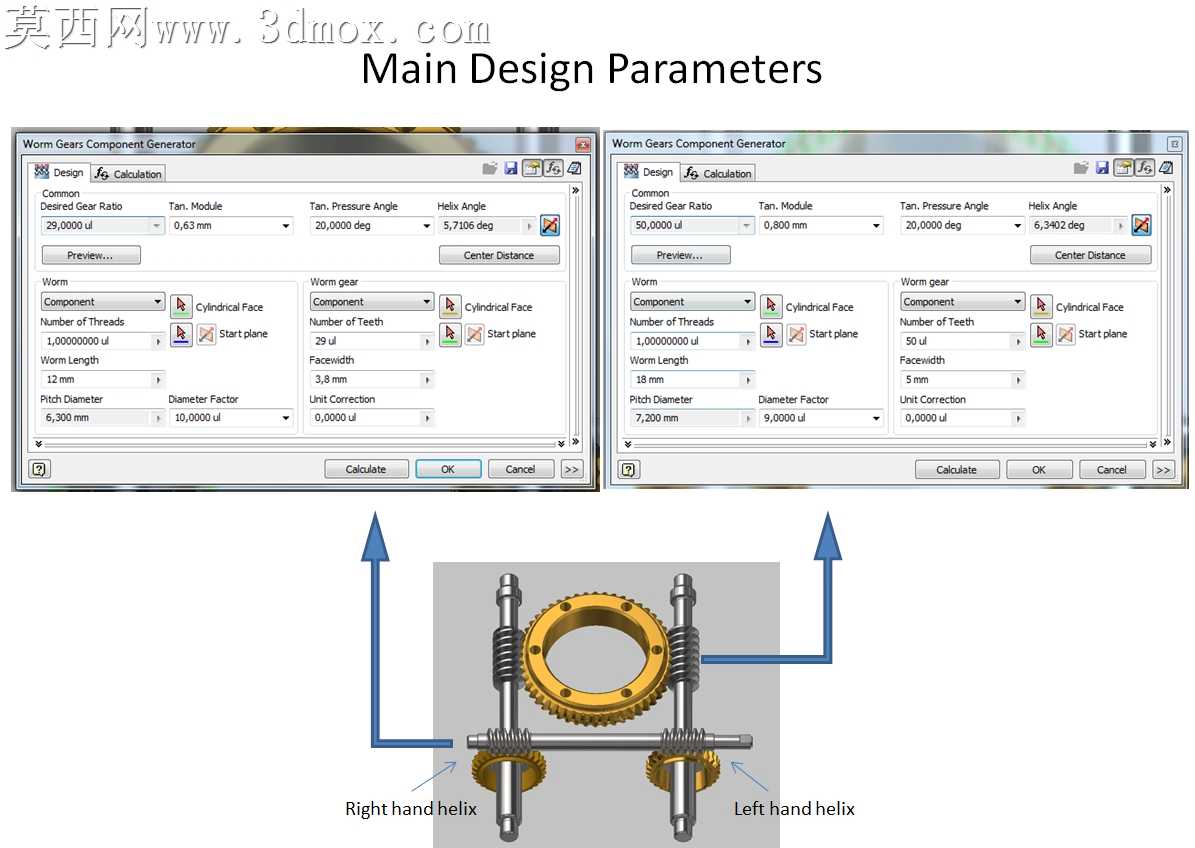

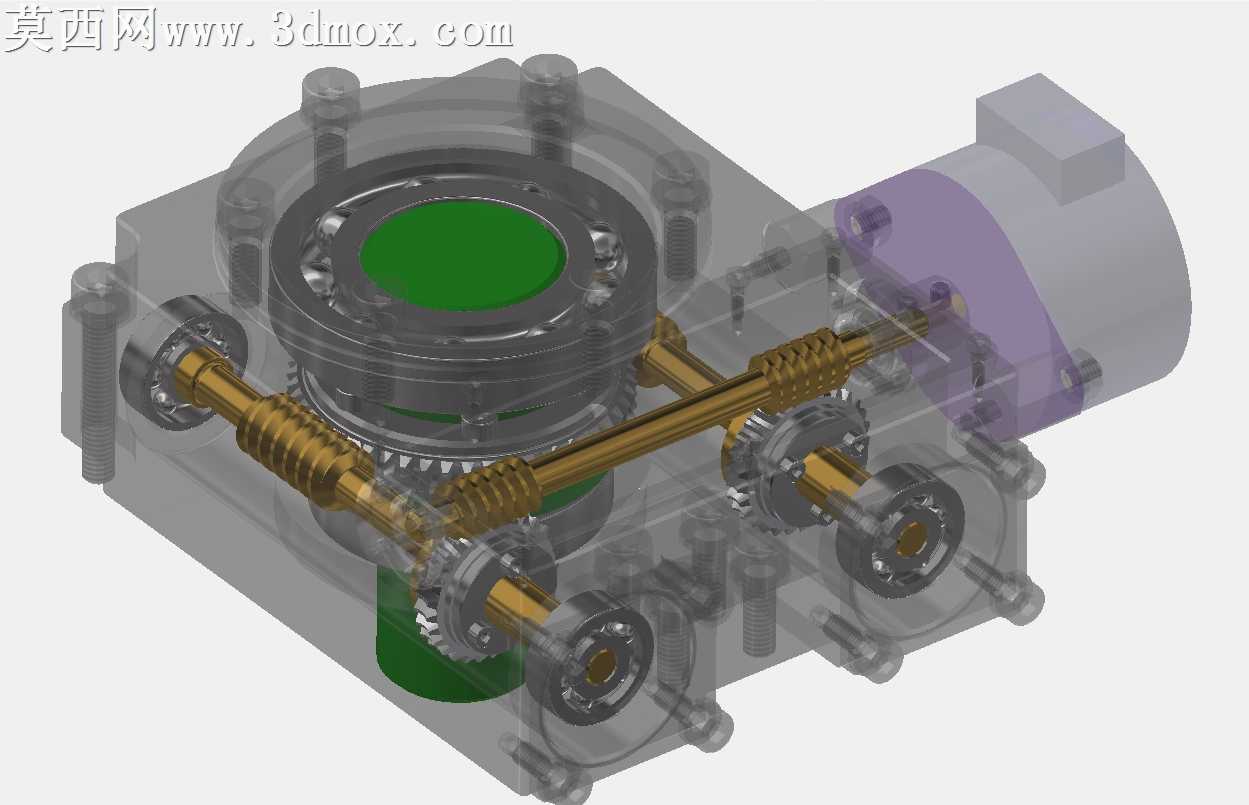

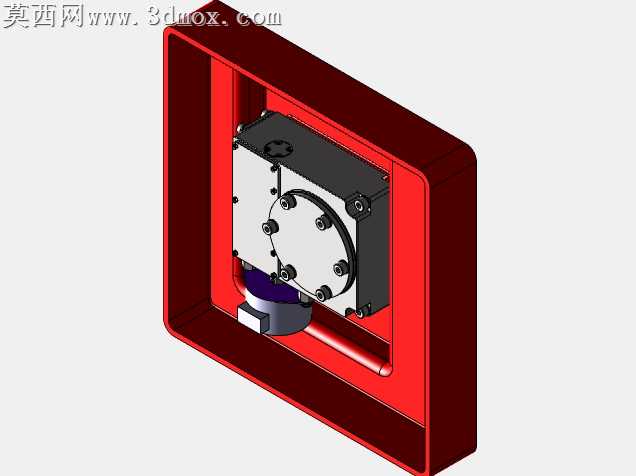

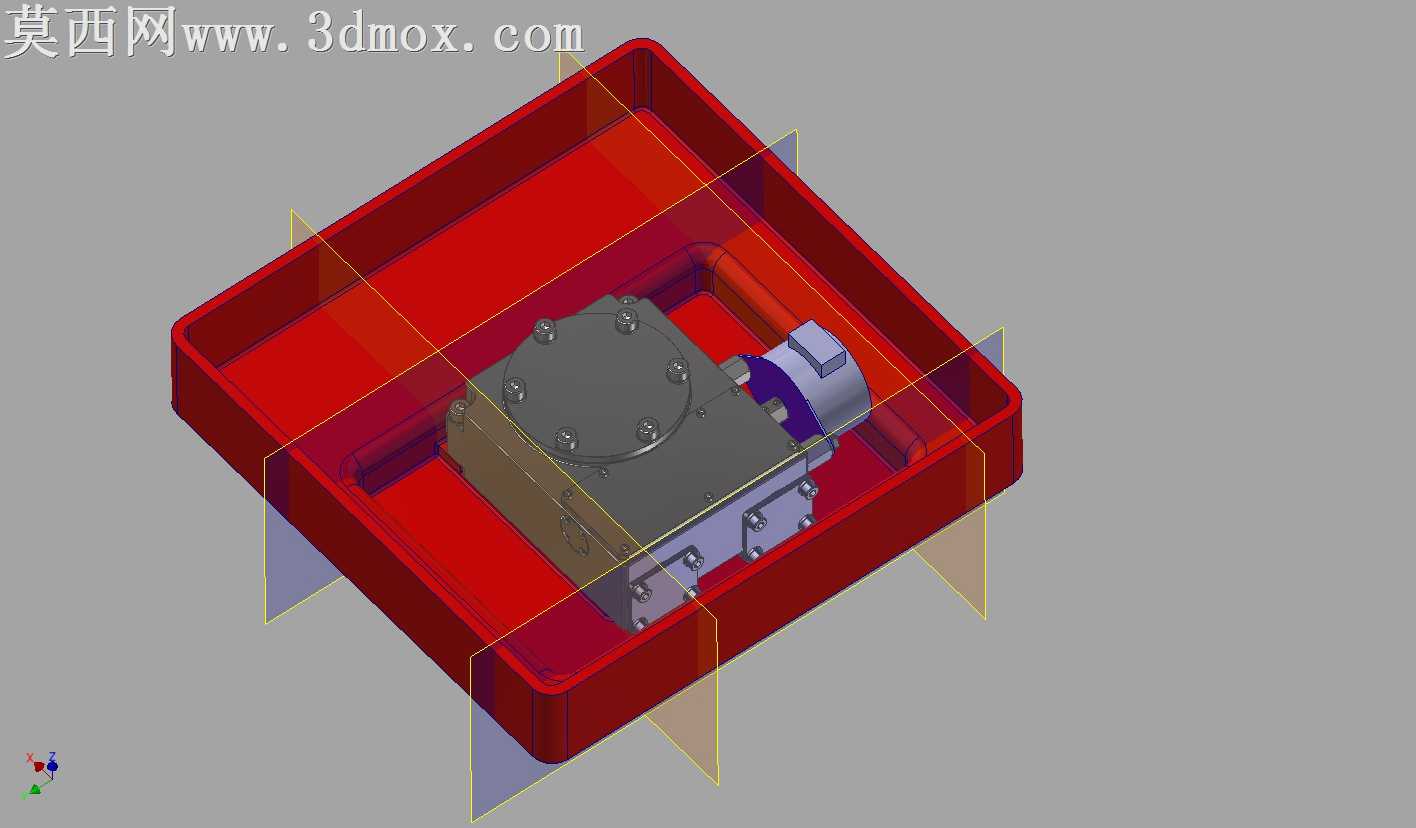

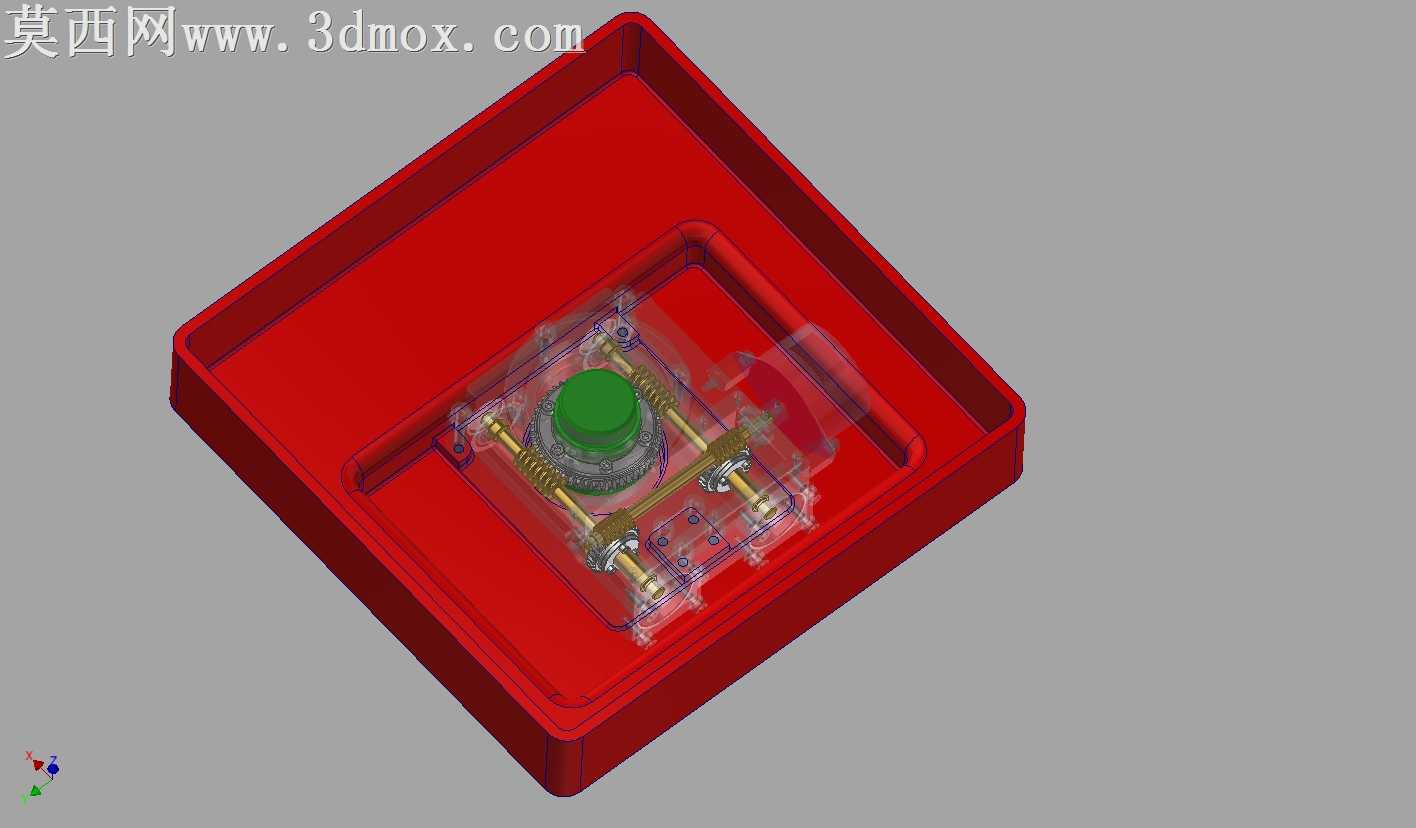

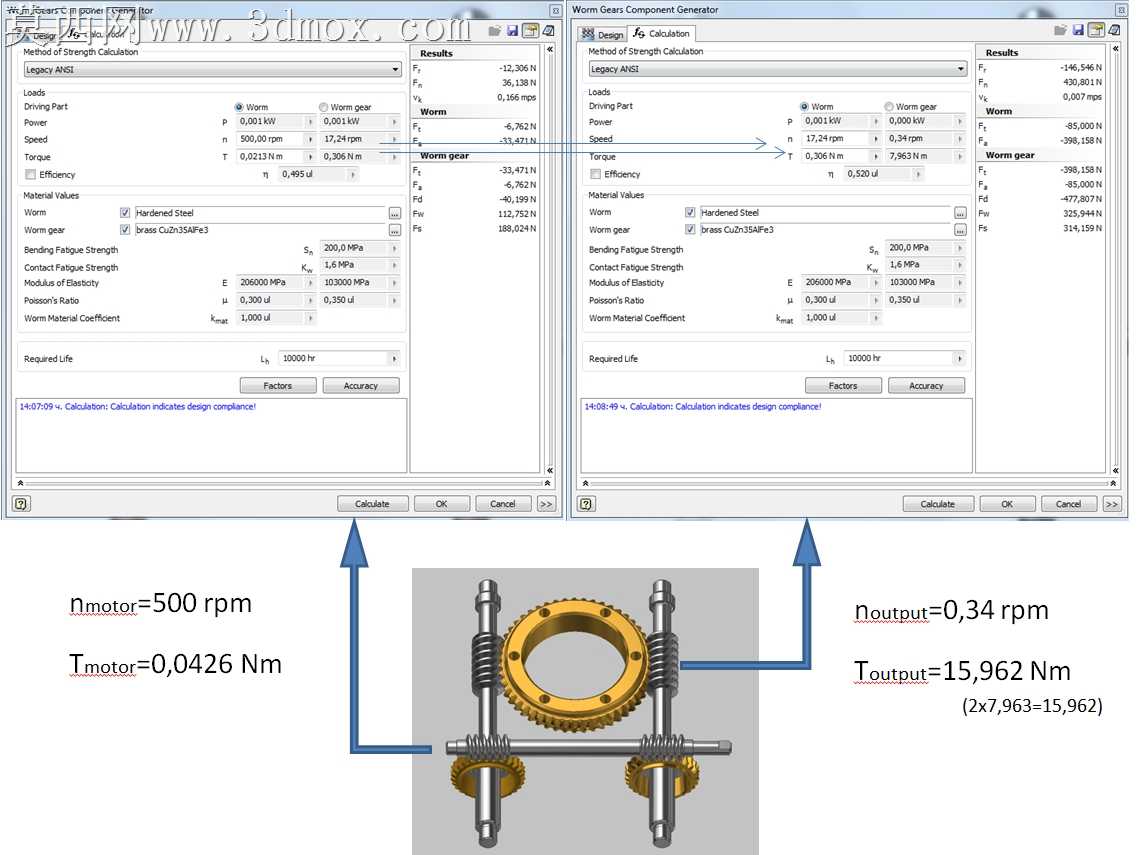

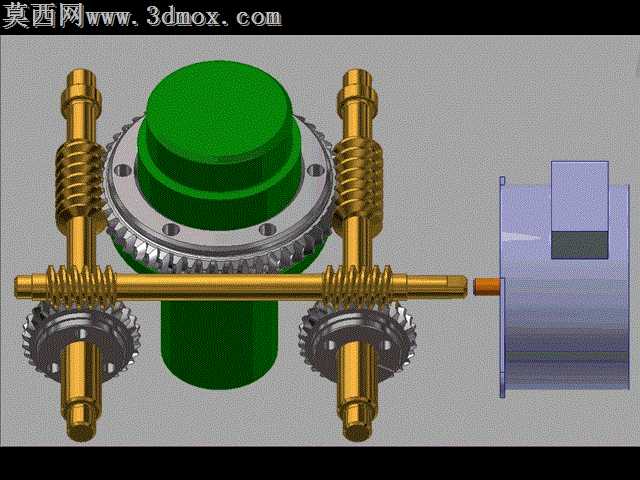

本作品为两级对称蜗杆齿轮传动减速结构，采用三维建模软件完成全参数化设计，整体结构采用对称布局设计，核心传动部件包含多组蜗杆与蜗轮齿轮组合，输入轴端连接动力输入模块，通过横向布置的蜗杆分别驱动两侧对称布置的蜗轮齿轮副，再通过纵向布置的蜗杆共同驱动中间的大直径蜗轮输出端，形成两级减速的传动链路。建模过程中对每一个传动零件的齿形参数、轴径尺寸、安装配合间隙都做了精准的参数化设定，蜗杆采用渐开线齿形建模，齿面螺旋升角与蜗轮齿形完全匹配，保证传动啮合的顺畅性；渲染阶段为不同部件赋予了差异化的材质表现，传动蜗杆与轴类零件采用黄铜金属材质，还原金属加工后的光泽质感，蜗轮齿轮采用钢质金属材质，呈现机加工后的哑光金属效果，中间输出端的绿色部件采用工程塑料材质表现，动力输入端的壳体采用半透明紫蓝色工程塑料材质，既区分了不同功能的部件，也让整体结构的层级关系清晰直观。结构设计上采用对称布局的方式，能够让传动过程中的径向载荷相互抵消，提升整体结构的承载能力与运行稳定性，根据设计计算，该传动结构传动比可达1:450，在电机转速1450转、输入转矩0.035牛米的工况下，输出转矩可达14.4牛米，远高于普通单级减速结构的输出转矩表现，同时整体结构的刚性设计经过校核，能够承受20牛米的负载与300牛的轴向负载，运行过程中不会出现结构变形或传动卡滞的问题。设计过程中充分考虑了部件的装配合理性，所有轴类零件都预留了安装定位台阶，齿轮与蜗杆的配合位置都设置了限位结构，输入端与输出端的连接位置都做了适配通用动力接口的尺寸设计，既可以作为独立的减速模块使用，也可以集成到各类需要大减速比传动的机械设备中，整体建模无几何错误，所有配合关系都经过装配干涉检查，不存在零件干涉问题，可直接用于结构验证、教学演示或者后续的工程深化设计。
