Setrab长条形车用机油冷却器结构设计

这款长条形机油冷却器是针对车用润滑系统热管理需求做的改型设计，原型为通用型Setrab系列油冷产品，改型过程中调整了芯体排布密度与接口位置，适配特定车型机舱内的狭窄安装空间。在实际装车场景中，这类油冷装置主要串联在机油循环回路中，当发动机高负荷运转时，机油温度会快速攀升，若超过120摄氏度会快速丧失润滑性能，加剧轴瓦、活塞环等运动副的磨损，该冷却器通过外置风冷换热的方式，将机油温度稳定控制在80-100摄氏度的最优工作区间，避免机油高温氧化变质，延长换油周期同时保护发动机核心运动部件。

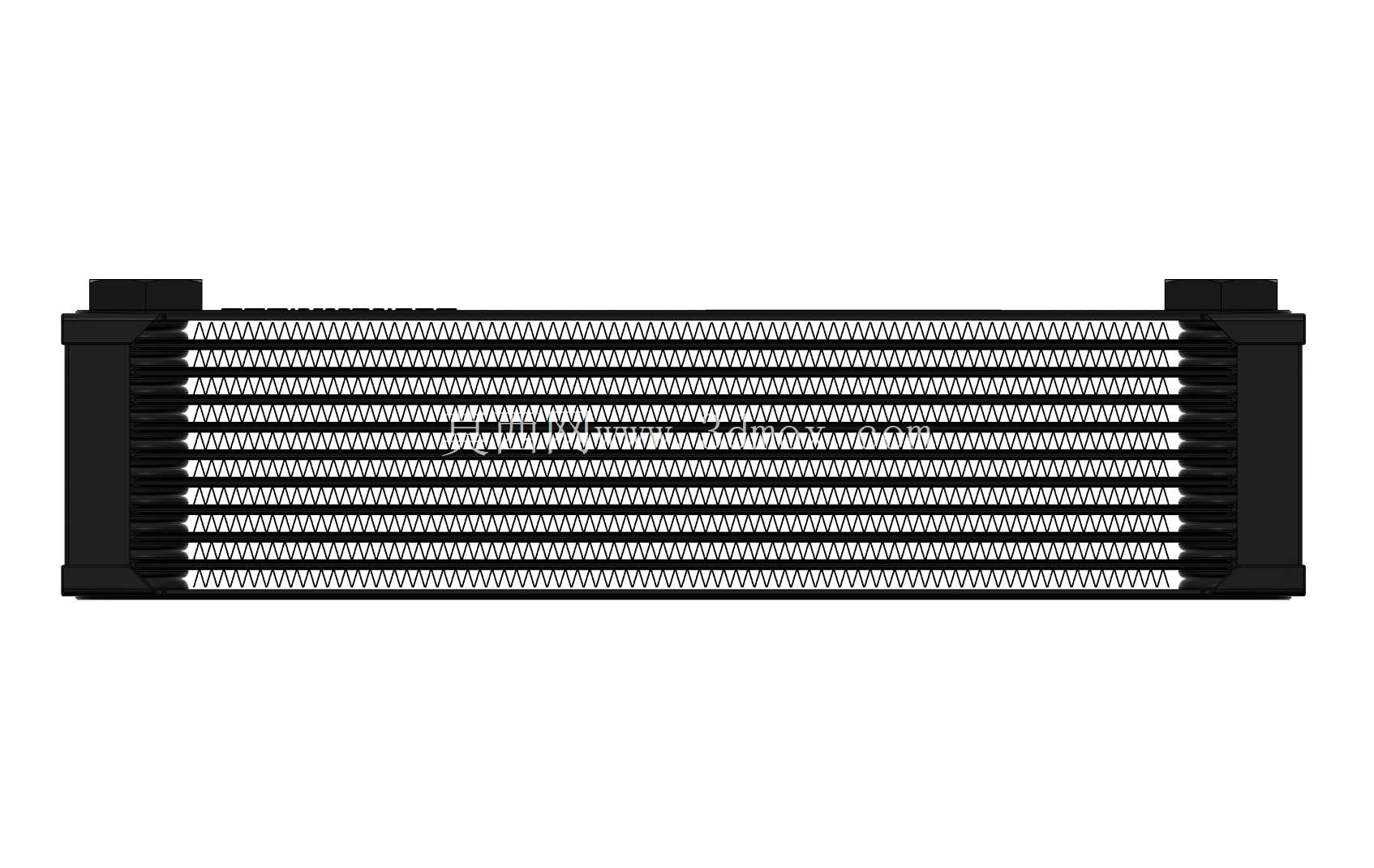

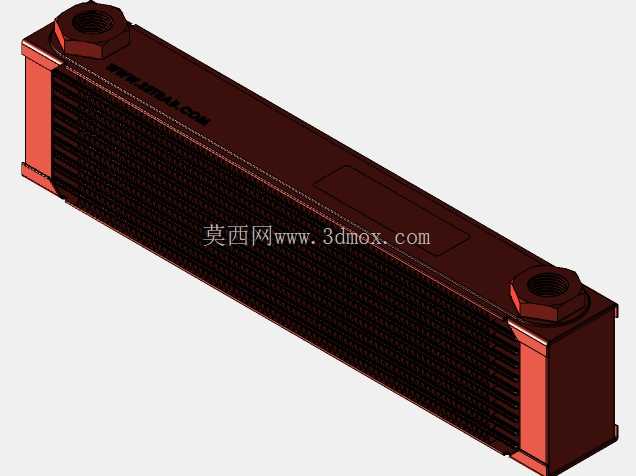

从结构设计逻辑来看，整体采用长方体芯体布局，芯体内部为交错排列的散热翅片与油道隔板，机油从端部的内螺纹接口进入后，会在多层平行油道内分流，每一层油道两侧都与冲压成型的散热翅片紧密贴合，车辆行驶过程中迎面气流穿过翅片间隙，快速带走油道内的热量。两端的接口采用标准内螺纹设计，可直接匹配常用的机油管路接头，无需额外做转接座加工，接口位置设置在芯体长度方向的两端对角处，能保证机油在芯体内的流道长度最大化，避免出现流动死区导致局部换热效率不足。

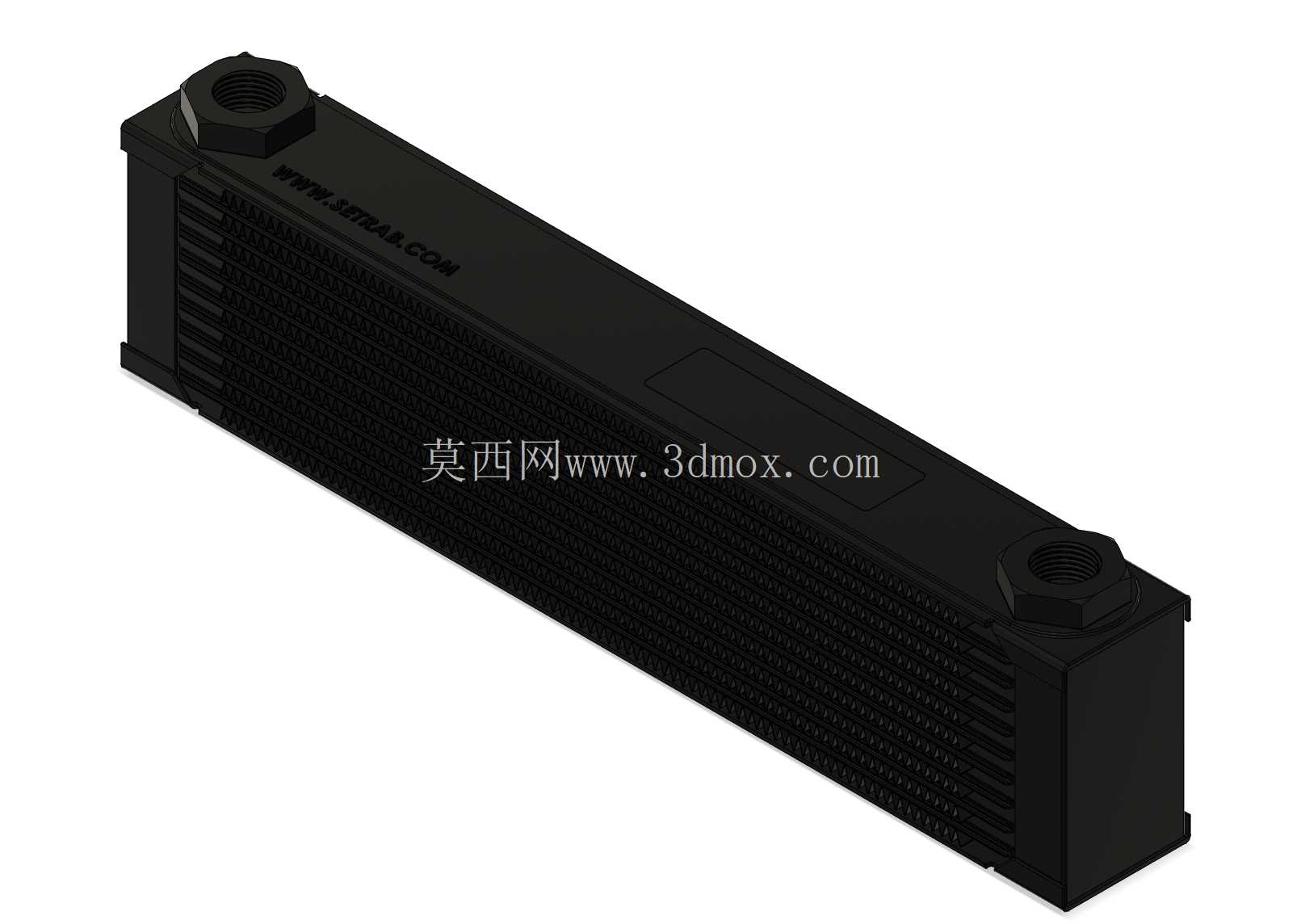

安装边界方面，整体外形为窄长型结构，厚度方向尺寸控制较薄，可直接固定在机舱前部冷凝器与水箱之间的空隙处，不需要大幅改动原有冷却模块的安装支架，芯体两侧预留了标准安装孔位，可通过减震胶垫与车架或冷却模块支架连接，避免车辆行驶过程中的振动导致芯体焊缝开裂。设计过程中特意优化了翅片的开窗角度，在保证通风阻力处于合理区间的前提下，提升了低车速下的换热效率，兼顾城市拥堵工况与高速行驶工况的冷却需求，不会出现高速时风阻过大影响散热系统整体进气、低速时换热不足的问题。

在功能特性上，该结构的油道采用大截面设计，机油流经冷却器的压力损失控制在极低水平，不会额外增加机油泵的工作负荷，避免出现主油道压力不足导致的润滑风险。芯体采用全铝钎焊工艺成型，整体重量轻且结构强度高，可承受10bar以上的工作压力，满足涡轮增压车型高机油压力的使用需求。外壳表面做了黑色阳极氧化处理，具备一定的防腐蚀能力，可适应机舱内高温、多油污的使用环境，长期使用不会出现表面锈蚀脱落的问题。改型过程中还调整了芯体端部的密封结构，将传统的橡胶密封垫替换为金属硬密封配合钎焊封边，杜绝了长期冷热交变后密封垫老化渗漏的隐患，在实际测试中，经过上百次冷热循环冲击后，接口与芯体焊缝处无任何渗漏迹象。

从选型适配角度来说，这类窄长型油冷器尤其适合前置后驱车型的机舱布局，不会遮挡水箱的核心进风区域，同时可根据不同的散热功率需求，通过调整芯体的长度来匹配不同排量发动机的热负荷，不需要重新开模制作端盖与接口结构，大幅降低了定制改型的成本。在三维建模过程中，所有的翅片厚度、油道高度、接口螺纹参数都按照实际量产件的尺寸做了还原，可直接用于安装干涉检查、管路走向模拟，也可作为冷却系统匹配仿真的基础模型，帮助工程师在设计阶段就评估油冷器的安装位置是否合理、管路弯折角度是否满足机油流动要求，避免实车装配阶段出现干涉、管路弯折过大导致机油流动不畅的问题。
