佩尔顿与Turgo冲击式水轮机组结构

这套冲击式水轮机组结构，覆盖了从进水导流、能量转换到转速输出的完整水力发电核心单元，同时兼容佩尔顿与Turgo两种冲击式转轮的安装适配，主要应用在中小型径流式水电站、高水头小流量的山区引水发电站点，也可作为分布式微水电项目的核心动力单元，适配水头范围覆盖几十米到数百米的工况，相比混流式机组更适合流量波动较大的山区水源场景。

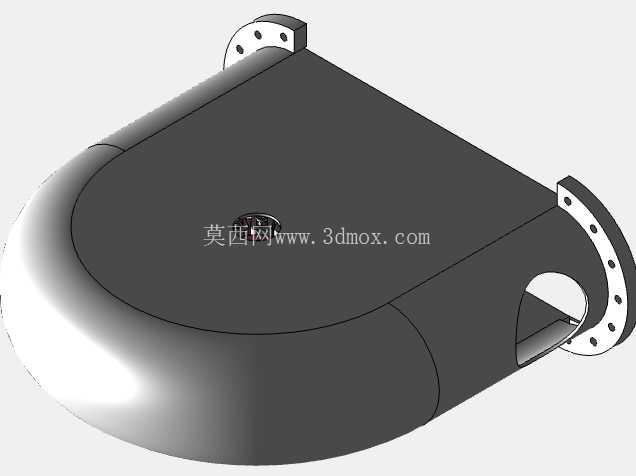

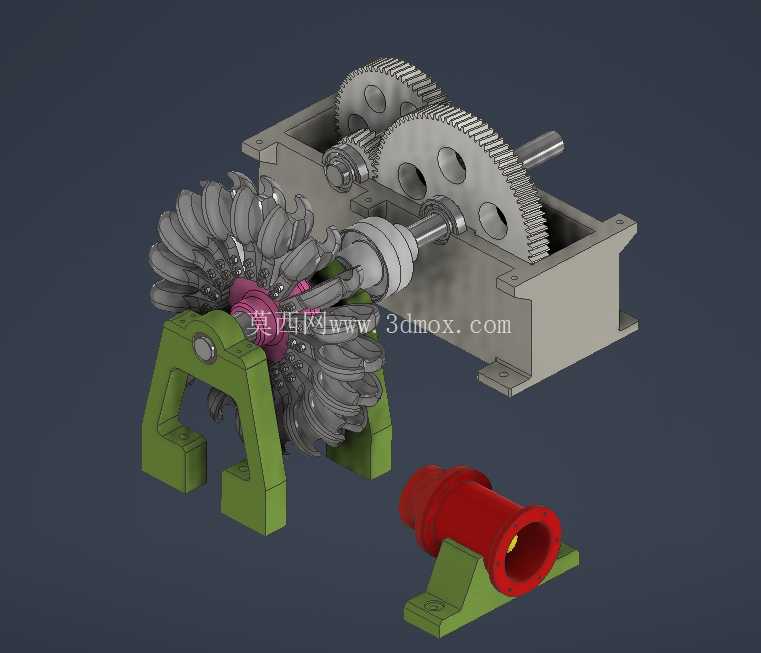

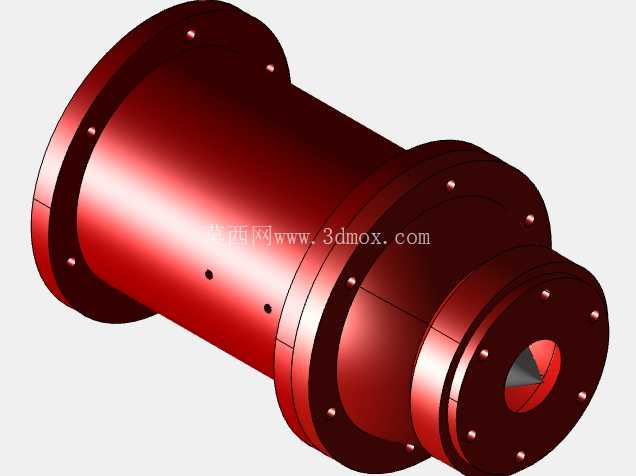

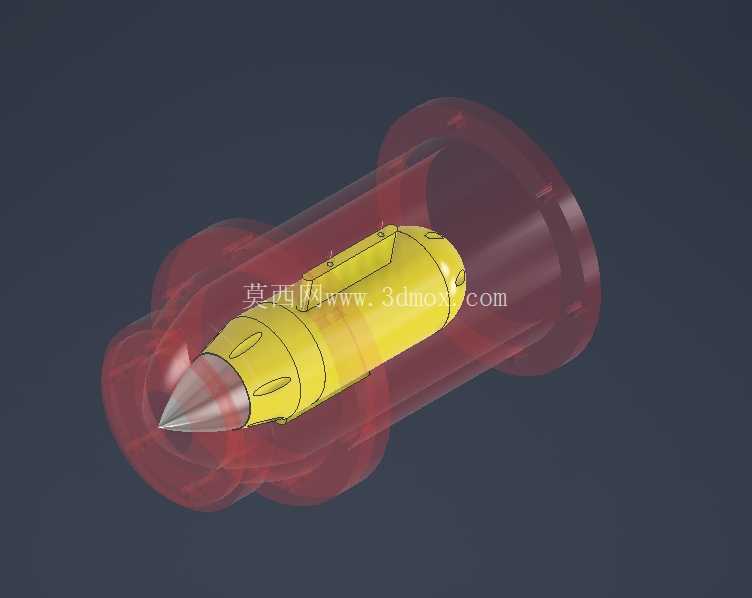

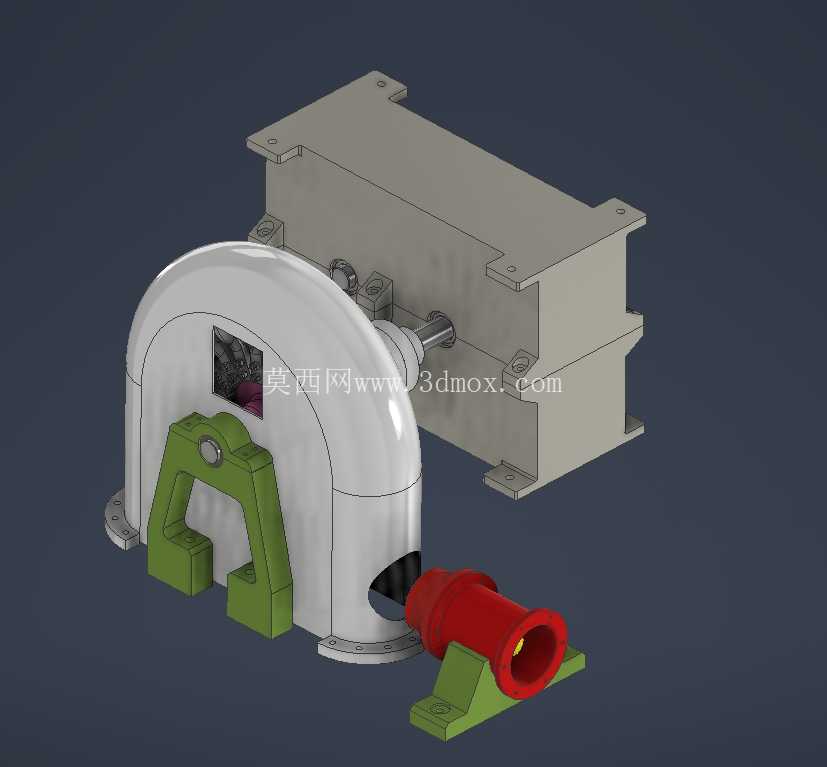

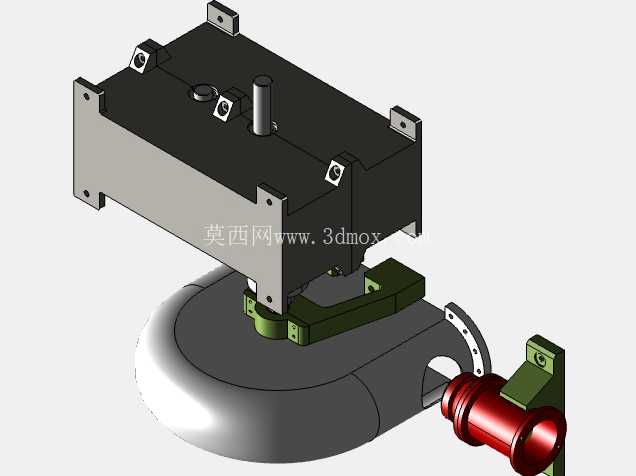

从结构布局来看，整套装置分为四个核心功能段：首先是进水喷管组件，图中红色的导流喷管通过底部支架固定在基础上，喷口正对转轮水斗的进水侧，作用是将压力水管引来的高压水流加速成高速射流，精准冲击转轮的水斗结构，喷管的安装角度经过匹配设计，射流入射角刚好贴合两种转轮的水斗曲面，避免射流散射造成的能量损失，喷管支架预留了基础安装孔位，可直接通过膨胀螺栓固定在混凝土机墩上，安装时需要保证喷口轴线与转轮进水切线方向重合，偏差控制在1°以内才能保证效率。

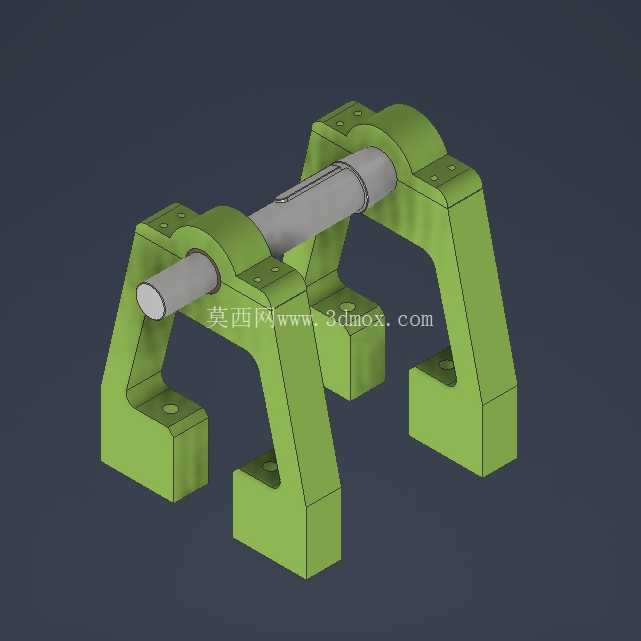

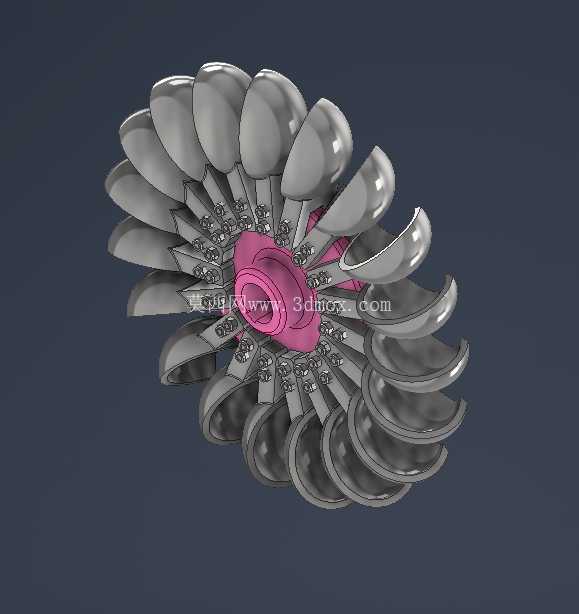

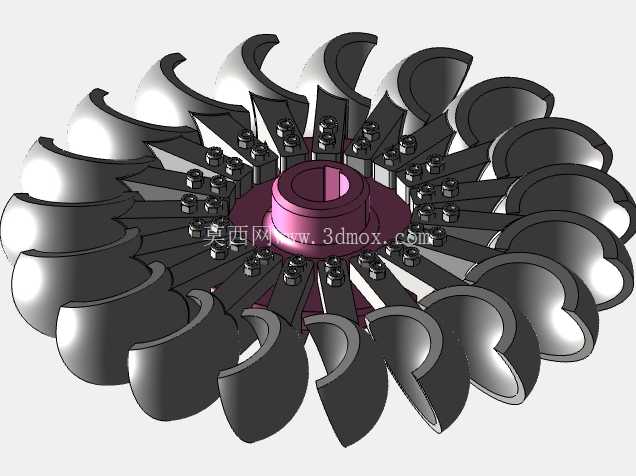

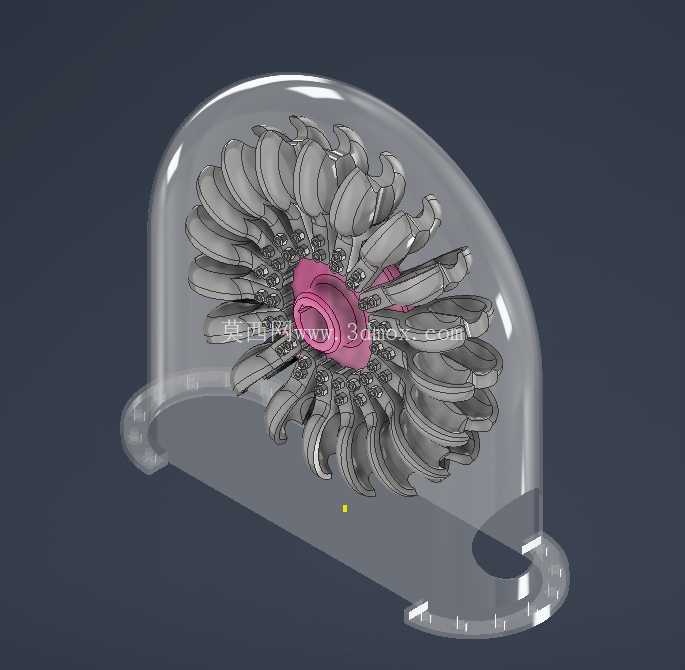

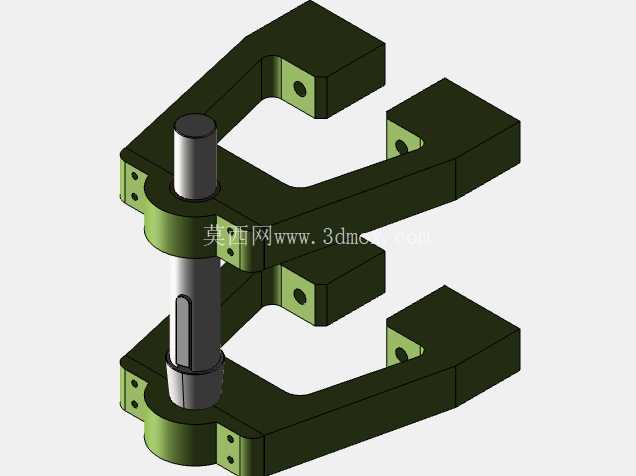

其次是转轮支撑单元，绿色的分体式轴承座采用梯形支撑结构，跨距经过刚度校核，能够承受转轮高速旋转时的径向冲击载荷，轴承座底部同样预留了安装固定孔，两个支撑脚的间距刚好避开转轮的旋转外径，安装时需要保证轴承座的轴线与齿轮箱输入轴的同轴度，避免轴系运转时出现附加弯矩。转轮部分采用斗叶式结构，佩尔顿转轮的水斗为双碗型对称结构，Turgo转轮的水斗为斜切式单斗结构，这套支撑结构的轴端安装尺寸做了通用化设计，两种转轮可直接换装，不需要改动轴承座的安装位置，适配不同水头流量的工况需求。

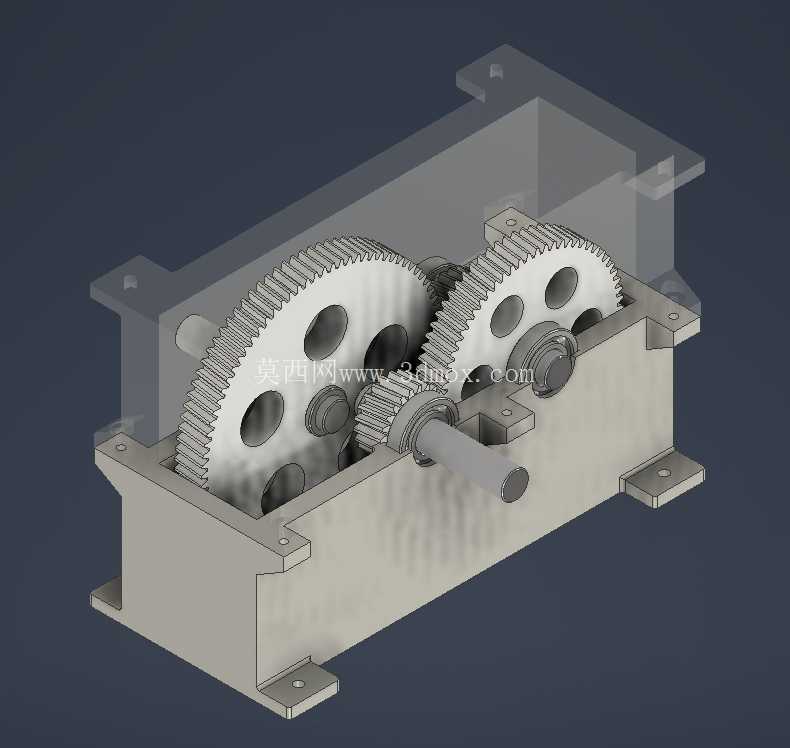

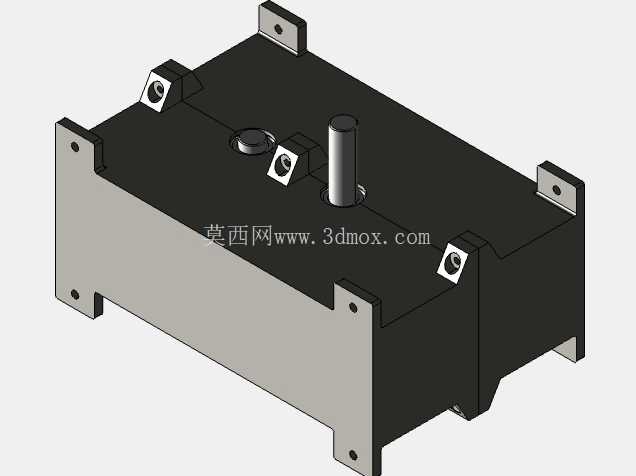

第三部分是齿轮增速箱，也就是图中灰色的箱式结构，内部采用三级圆柱齿轮传动，输入轴连接转轮主轴，输出轴为高速端，用来连接发电机转子。因为冲击式水轮机的转轮转速通常较低，大多在每分钟几百转的区间，而常用的同步发电机需要达到1500转或者3000转的额定转速才能匹配工频输出，所以增速箱的传动比经过匹配计算，刚好把转轮的低转速提升到发电机所需的额定转速区间。齿轮箱采用剖分式箱体结构，上下箱盖通过螺栓连接，方便内部齿轮、轴承的检修更换，箱体上预留了注油孔、油位观察孔和放油孔，采用飞溅润滑方式，不需要额外配置润滑油泵，简化了辅助系统结构，箱体底部的安装法兰做了加强筋设计，能够承受齿轮啮合时的反作用力，避免运转时出现箱体共振。

整套结构的安装边界做了集成化设计，所有部件的安装基准面统一在同一标高，喷管、转轮支撑、齿轮箱的中心高经过匹配，现场安装时只需要调整各部件的水平度和同轴度，不需要额外加工过渡连接座，大幅降低现场安装的工作量。轴系连接部分采用刚性联轴器，能够传递足够的扭矩，同时在齿轮箱输入轴端配置了推力轴承，承受转轮射流冲击带来的轴向力，避免轴向载荷传递到齿轮内部造成齿面偏磨。

从设计思路来看，这套结构优先考虑了工况适配性和运维便捷性，兼容两种转轮的设计让同一套机组可以覆盖更宽的水头流量范围，用户可以根据建站地点的实际水源参数更换对应转轮，不需要重新采购整套机组；剖分式增速箱、分体式轴承座的设计，让易损件的更换不需要拆解整个机组，日常维护时只需要打开对应箱盖或者轴承压盖就可以完成检修。另外所有外露的结构件都做了安装避让设计，转轮旋转范围内没有突出的结构件，避免运转时出现干涉，喷管的安装位置预留了调节余量，可以根据实际运行时的射流状态微调喷口的前后位置和角度，让射流始终精准冲击水斗的最佳做功区域，提升机组的整体运行效率。

在实际应用中，这类机组通常直接安装在水电站的厂房内，压力水管从上游引水连接到喷管，高压水流冲击转轮带动主轴旋转，通过增速箱提升转速后驱动发电机发电，做完功的水流直接落入尾水渠排向下游，不需要复杂的尾水管结构，土建成本相比反击式水轮机更低，非常适合小型分布式水电项目使用。
