迈凯伦应用TAG-320B赛车ECU控制单元

在顶级场地赛车的电控系统架构中，TAG-320B作为迈凯伦应用推出的高端赛车ECU，长期作为一级方程式赛事的标准控制单元服役，承担着整车动力核心管控的核心职能。不同于民用车辆ECU的冗余设计取向，这款控制单元从硬件选型到结构设计完全围绕极限工况下的可靠性、响应速度与功能集成度展开，能够同时完成最多八缸发动机的点火、喷油时序精准管控，匹配半自动变速箱的档位逻辑切换，还可直接驱动液压伺服阀完成制动、差速锁等底盘执行机构的动态调节，单台设备即可覆盖赛车动力与传动链路的核心控制需求，无需额外叠加多块分散式控制板卡，大幅简化赛车线束布局与重量负担。

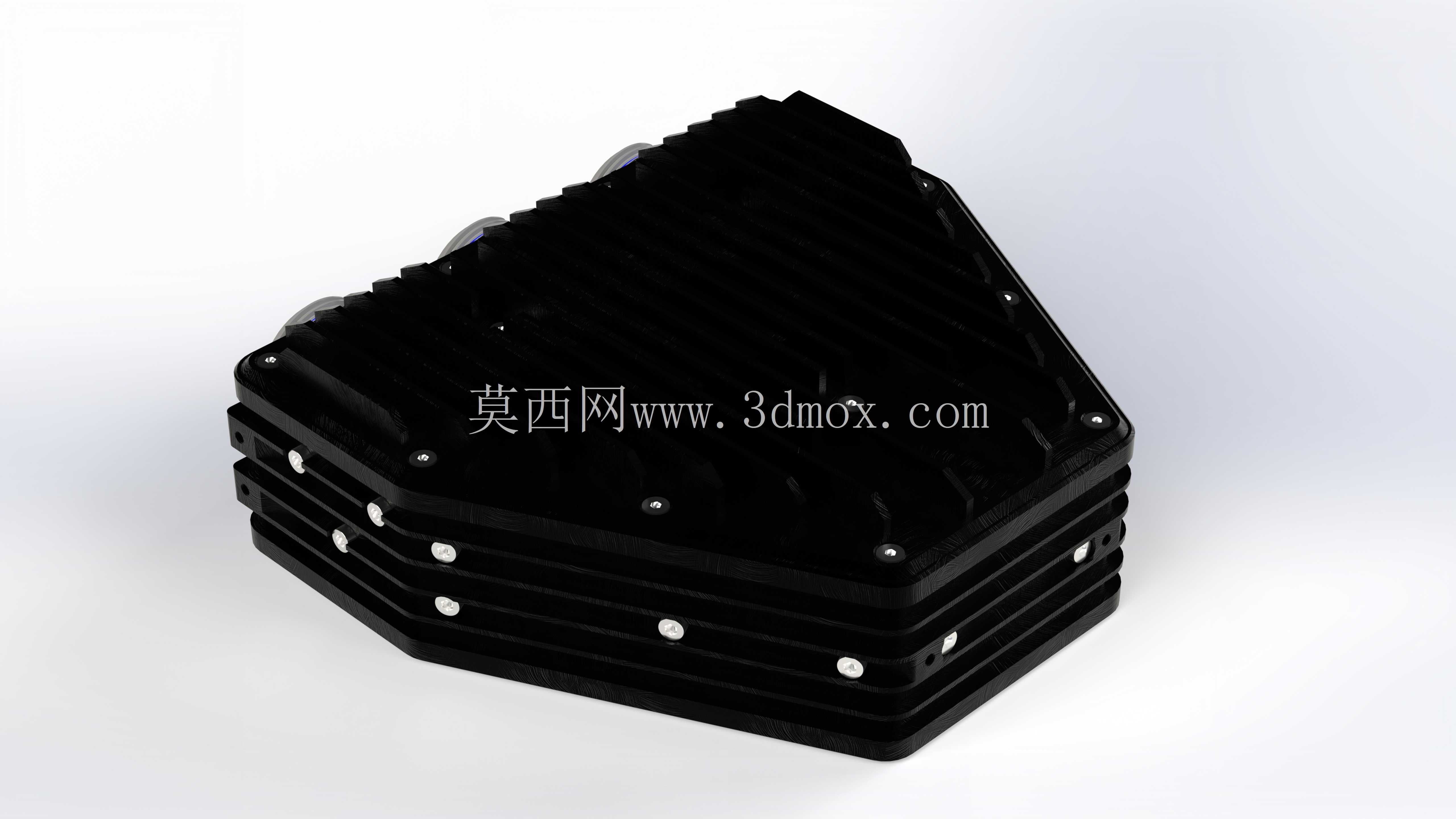

从实际赛事应用场景来看，这类ECU除了实时控制功能外，还内置了高频率的数据记录模块，能够在车辆全工况运行过程中，以毫秒级采样率存储发动机转速、缸压、油温、刹车压力、档位状态等上百项运行参数，赛后可直接通过接口导出完整数据，为车队的调校优化、故障排查提供全维度的数据支撑。考虑到赛车舱内振动强、温度波动大、存在电磁干扰的复杂环境，这款ECU的外壳采用一体化铣削的铝合金材质，外部设计有密集的散热鳍片结构，无需额外加装散热风扇即可依靠行驶气流完成被动散热，既降低了故障点，也能在高负荷连续运行时将核心芯片的工作温度稳定在合理区间，外壳边角的固定孔位采用带减震衬套的安装设计，可抵消路面传递的高频振动，避免内部电路板出现接插件松脱、焊点开裂的问题。

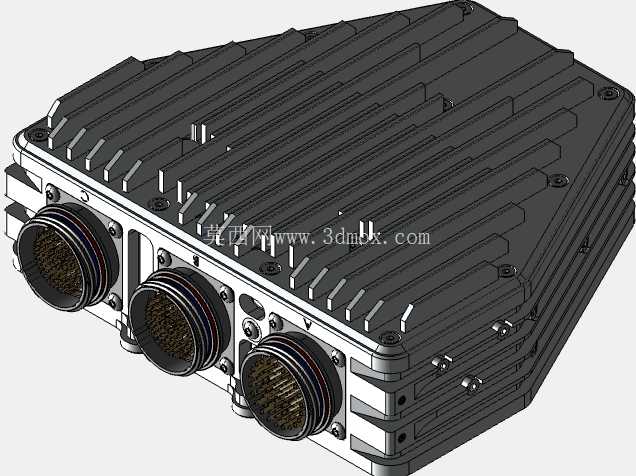

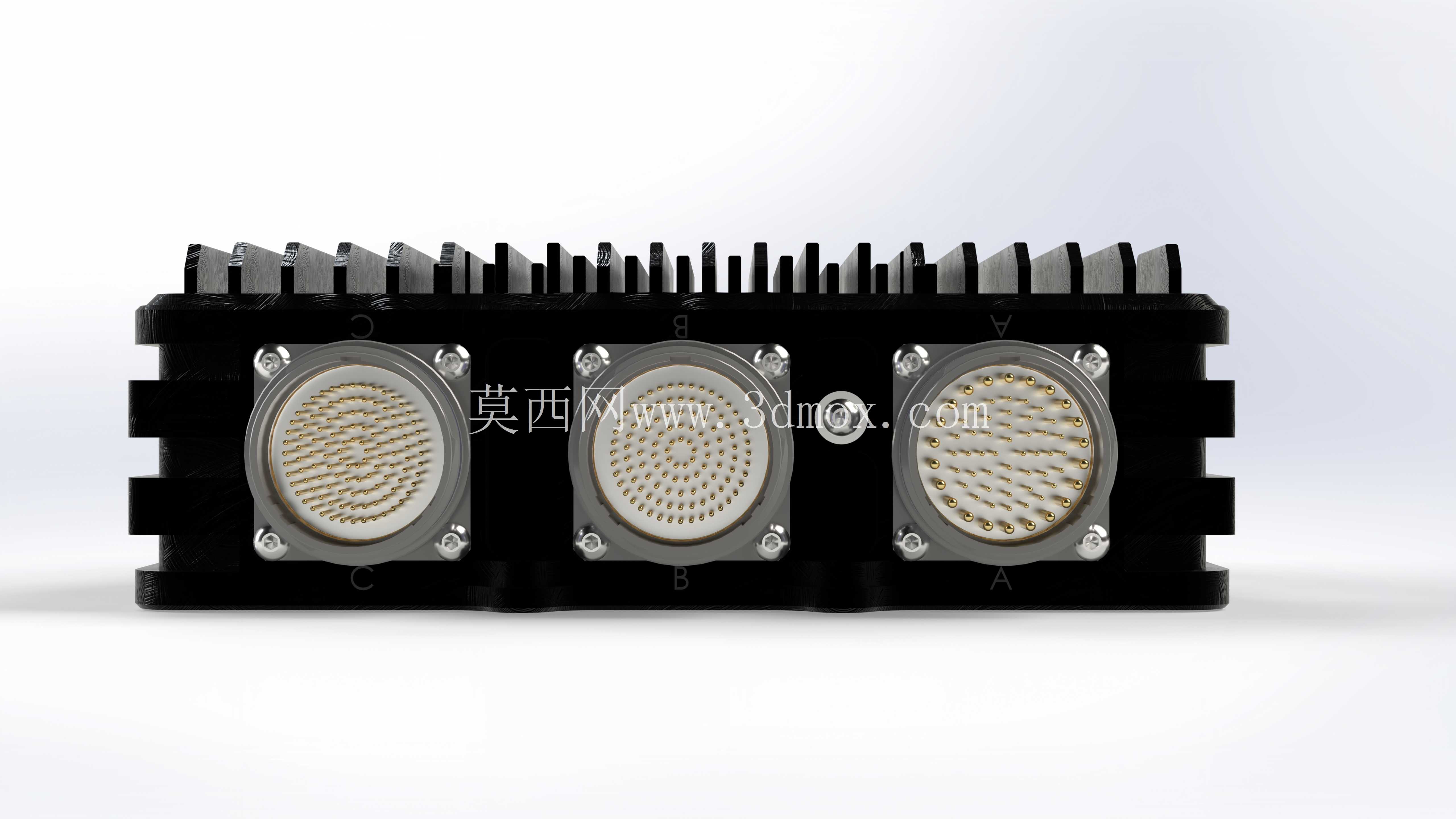

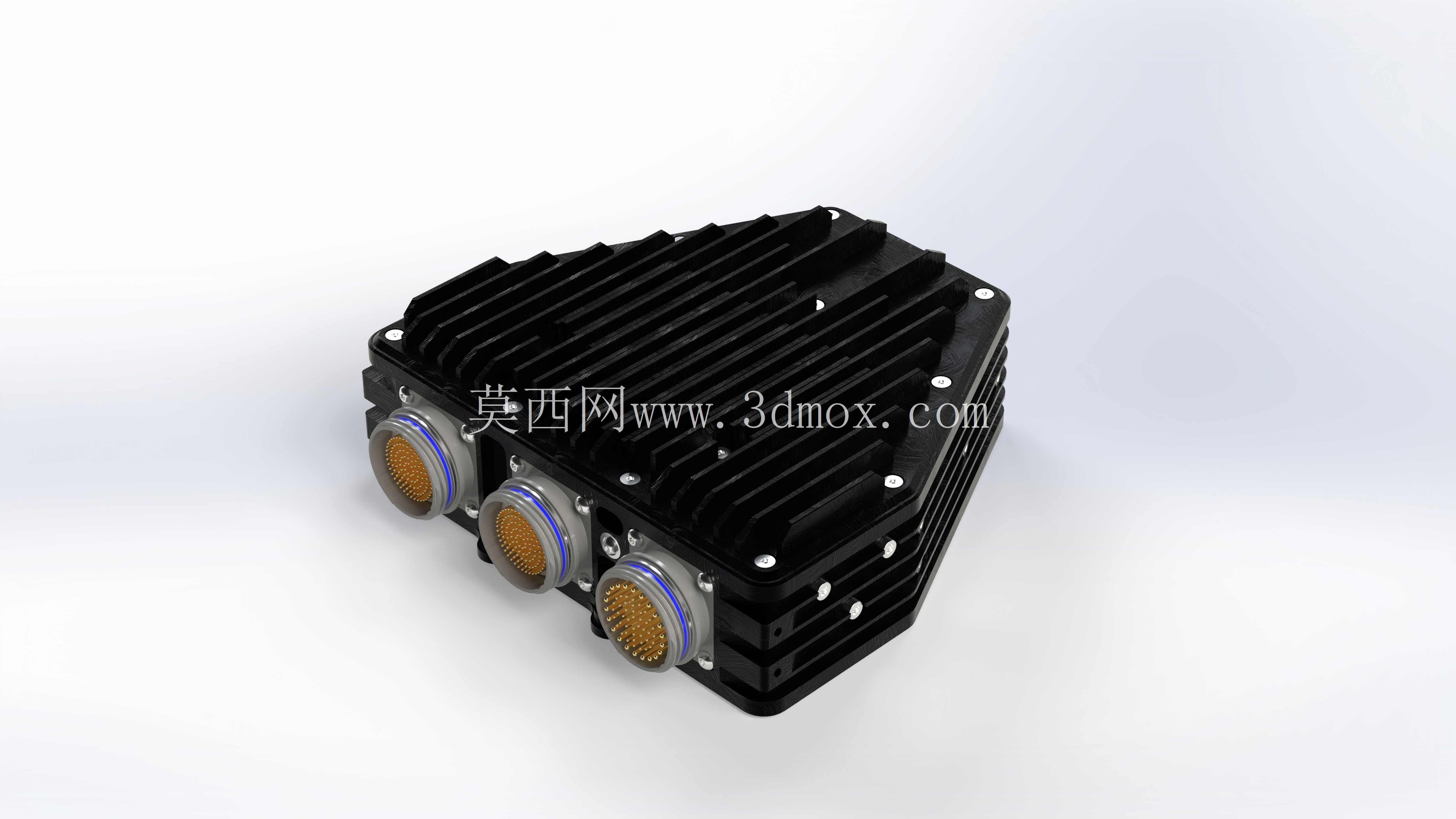

接口配置上，该单元共设置三个LEMO 5M系列重载赛车连接器，其中B、C接口采用114针设计，主要负责发动机传感器信号采集、执行器驱动信号输出，A接口采用66针设计，负责底盘系统信号交互与数据通讯，这类连接器本身具备IP67以上的防护等级，插合后可抵御赛道飞溅的水渍、油污与粉尘，锁止结构可承受超过100G的冲击载荷，完全满足赛车极限行驶的连接可靠性要求。在建模还原过程中，需要重点关注外壳鳍片的排布间距与拔模角度，三个连接器的伸出高度与安装同轴度，以及外壳四周固定孔的位置度公差——这类赛用部件的安装边界要求极高，孔位偏差超过0.1mm就可能出现无法对位安装的问题，连接器的朝向角度也直接影响整车线束的走向规划，若建模时角度偏差过大，会导致后续线束装配时出现弯折半径不足、拉扯应力过大的隐患。

从结构设计思路来看，这款ECU采用上下壳体拼合的密封结构，接缝处内置导电橡胶密封条，既可以实现物理层面的密封防护，也能形成连续的电磁屏蔽层，避免点火系统的高压电磁干扰影响内部控制信号的传输稳定性，内部电路板通过多点减震螺柱固定在壳体上，核心处理器与存储芯片直接通过导热垫贴合在上壳的散热鳍片内侧，最大化缩短导热路径，保证高负载运算时的热量可以快速传导到外壳散发出去。对于三维建模从业者而言，还原这类部件时不能只做外观曲面的复刻，更要理解每个结构特征对应的工程意义：散热鳍片的厚度、间距是散热效率与结构强度平衡后的结果，连接器的针脚排布定义对应不同的信号类型，安装孔的衬套槽深度决定了减震行程的范围，这些细节都是实际选型、装配过程中必须核对的核心尺寸，单纯的外观相似无法满足工程设计阶段的装配校验、布局规划需求。在赛车整车设计流程中，这类ECU的安装位置通常位于驾驶舱侧后方的防滚架安装位上，建模时需要预留出连接器插合后的操作空间，以及线束弯曲的最小半径，避免后续实车装配时出现干涉问题。
