F1赛车专用40度旋转阻尼减震结构

　　在场地赛车尤其是方程式赛车的悬架系统开发中，旋转阻尼减震部件的匹配度直接决定了整车在极限工况下的动态响应表现，本次涉及的这款旋转阻尼结构，核心是为F1级别赛事的悬架系统做配套设计，其40度的可旋转阻尼调节区间，是针对赛道高速过弯、路肩冲击、连续起伏路面等复杂工况做的定向优化。从实际装车应用场景来看，这类阻尼部件通常布置在悬架摇臂与车身单体壳的连接点位，区别于传统民用车辆的直筒式减震器布局，旋转阻尼的结构形式能更好适配方程式赛车紧凑的侧箱空间，避免减震器结构占用过多空气动力学套件的布置空间，同时能将车轮跳动产生的线性位移转化为阻尼轴的旋转运动，通过内部阻尼油的节流作用实现震动能量的耗散。

　　这款阻尼结构的核心功能特性在于其阻尼参数为预设固定形式，调节阻尼参数需要将部件从整车上完全拆解后才能进行调整，这种设计逻辑并非缺陷，而是针对F1车队的赛事需求做的定向优化——在单站赛事的周末赛程中，车队通常会针对赛道特性提前准备多组不同阻尼标定的减震部件，根据练习赛的实际反馈直接更换整组部件，而非在车身上反复调节参数，这种快换逻辑能大幅提升pit房内的调校效率，避免现场调节带来的参数误差。

　　从结构设计思路来看，这款阻尼部件采用钛合金作为主体结构材料，整体重量控制在一公斤出头，相比同阻尼规格的钢制结构减重超过40%，轻量化的设计能有效降低悬架系统的非簧载质量，提升车轮的贴地性能；内部的阻尼阀系采用多片叠层节流片结构，能在40度的旋转行程内实现线性的阻尼力输出，避免阻尼力突变带来的轮胎抓地力波动。对比同系列更小规格的阻尼结构，这款40度旋转行程的型号在安装时不需要额外做结构拆解就能适配不同的悬架硬点布局，能兼容推杆式、拉杆式两种主流的方程式赛车悬架结构，安装边界上，其阻尼轴的连接花键采用标准赛用规格，与悬架摇臂的连接位公差控制在0.02mm以内，能避免连接间隙带来的虚位，主体外壳的安装固定点位采用三螺栓布局，螺栓孔位的分布圆直径与同级别赛事常用的减震器安装规格完全通用，不需要对车身安装位做二次修改就能直接替换装车。

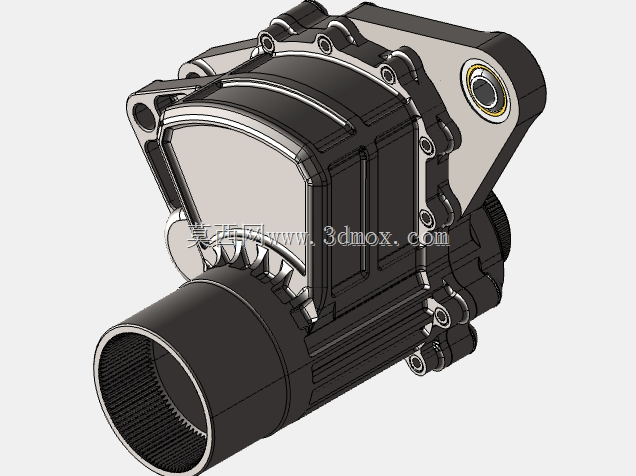

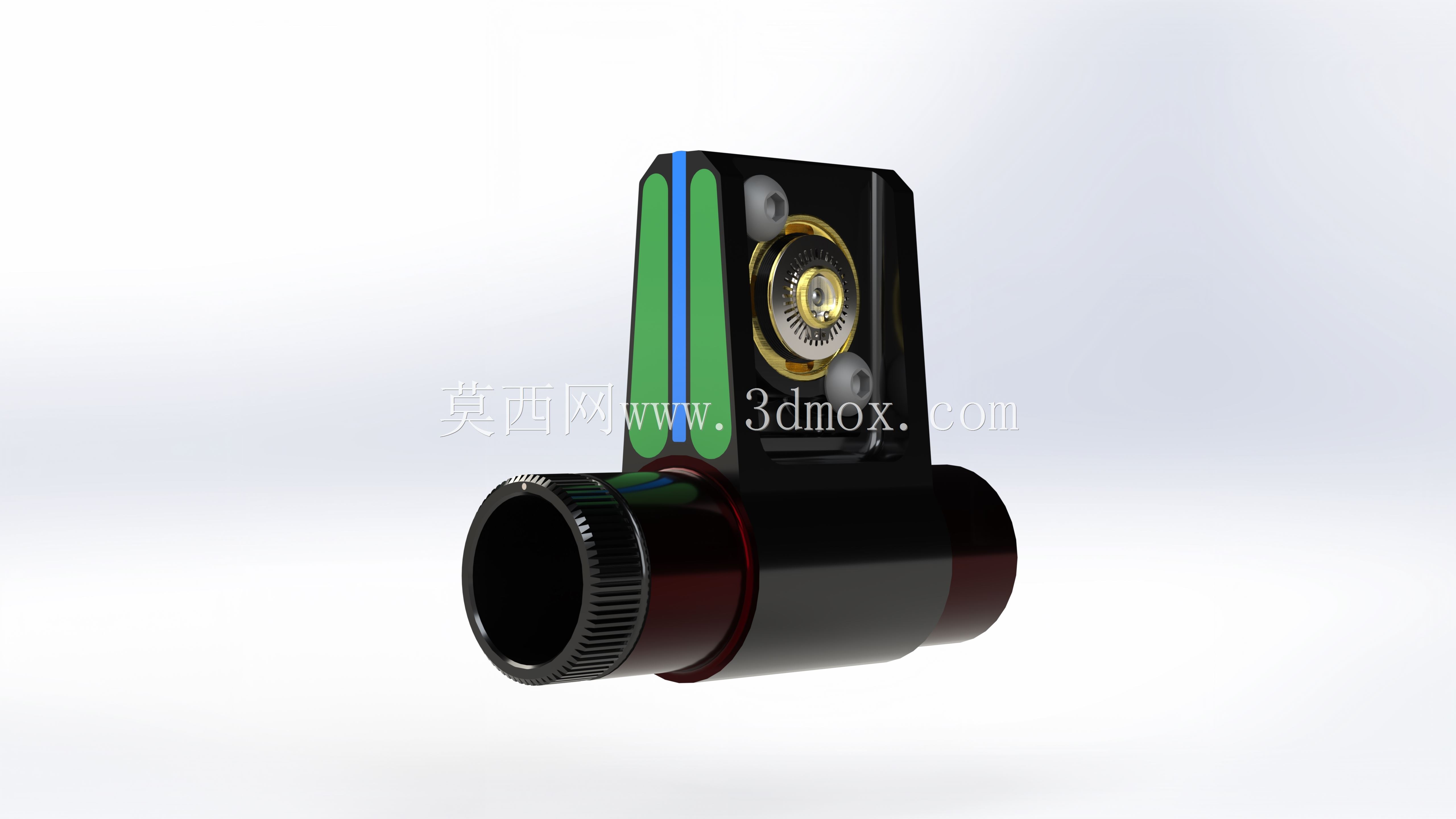

　　在实际的赛道工况下，这款阻尼结构能有效过滤车轮碾过路肩时产生的高频震动，同时在车辆高速变向时提供足够的阻尼支撑，抑制车身的侧倾幅度，让轮胎始终保持与赛道表面的最大接触面积；其阻尼特性的调校偏向于高速压缩阻尼偏软、低速回弹阻尼偏硬的取向，既能吸收路面的细碎震动，又能避免车辆在连续过弯时出现多余的车身晃动。从建模细节来看，这款三维结构完整还原了阻尼部件的内部流道、外部安装点位、调节锁止机构的所有细节，所有配合面的公差都按照实际赛用部件的加工标准做了还原，能直接用于悬架系统的运动干涉校核、安装空间模拟，也能作为相关赛事部件设计的参考原型，帮助结构设计人员理解旋转阻尼的工作原理与布局逻辑，在做同类产品开发时可以直接参考其硬点布局与重量分配思路，减少前期方案验证的迭代周期。
