摩托车干式离合器总成结构设计

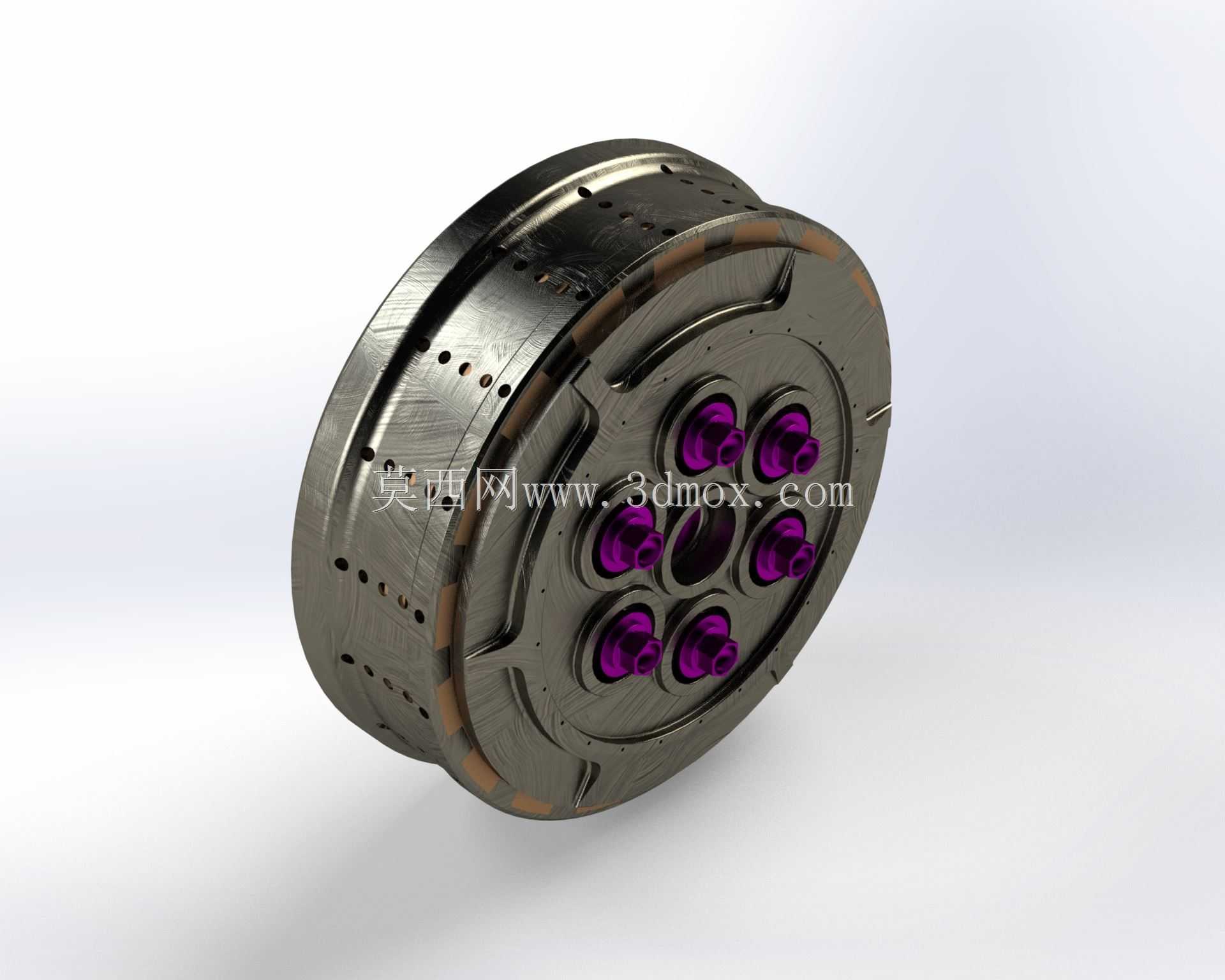

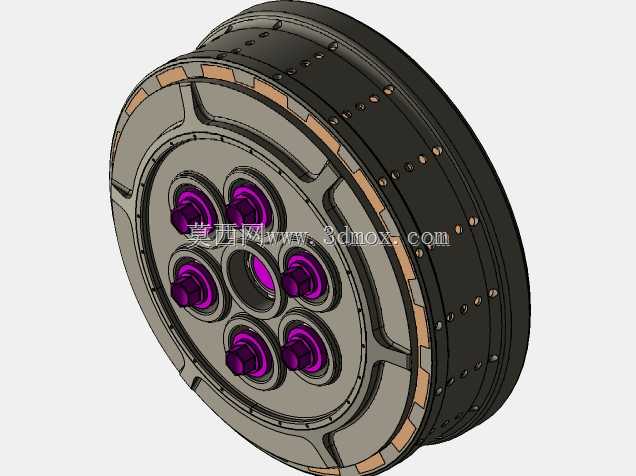

　　该套离合器结构面向中小排量摩托车传动系统开发，采用干式摩擦传动方案，整体为盘式总成布局，核心由离合器外壳、压盘、多组摩擦片、从动毂、弹簧压紧组件以及六组紫色缓冲阻尼件构成，区别于湿式油浴离合器，摩擦副直接暴露在空气中工作，依靠空气对流散热，传动响应直接、接合干脆，在大扭矩输出工况下动力损耗更小，广泛适配越野摩托、街车改装以及高性能传动场景。

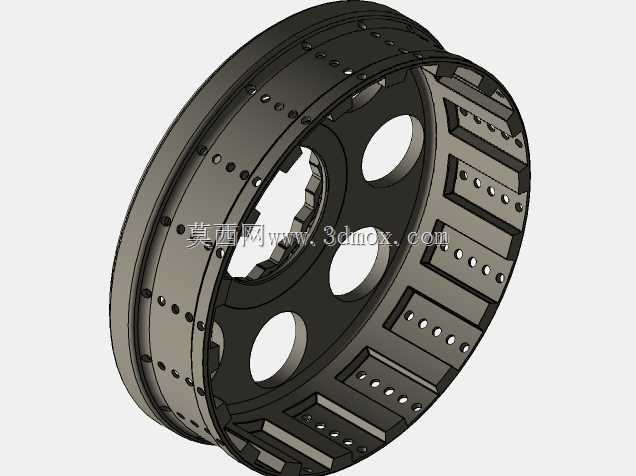

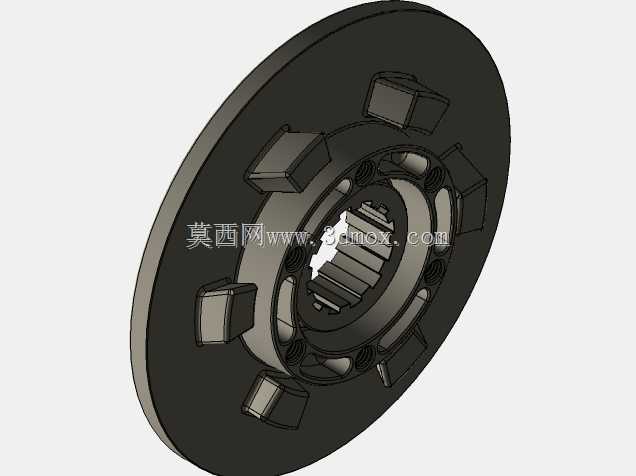

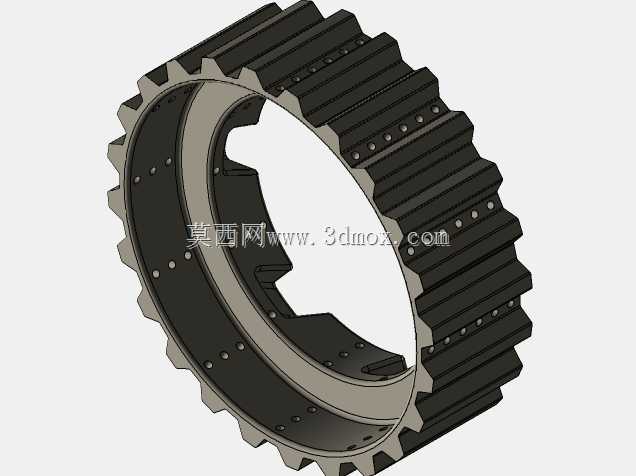

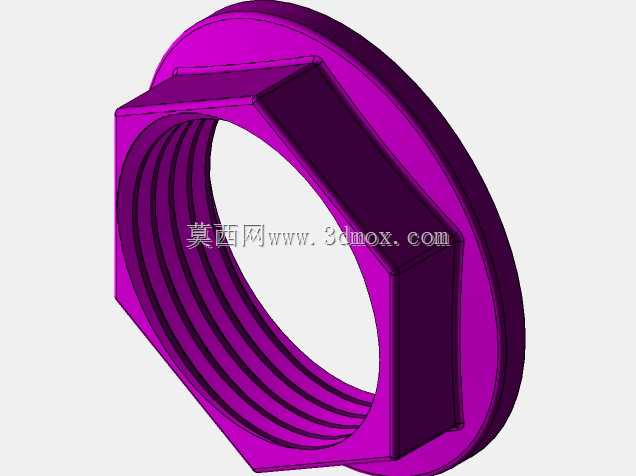

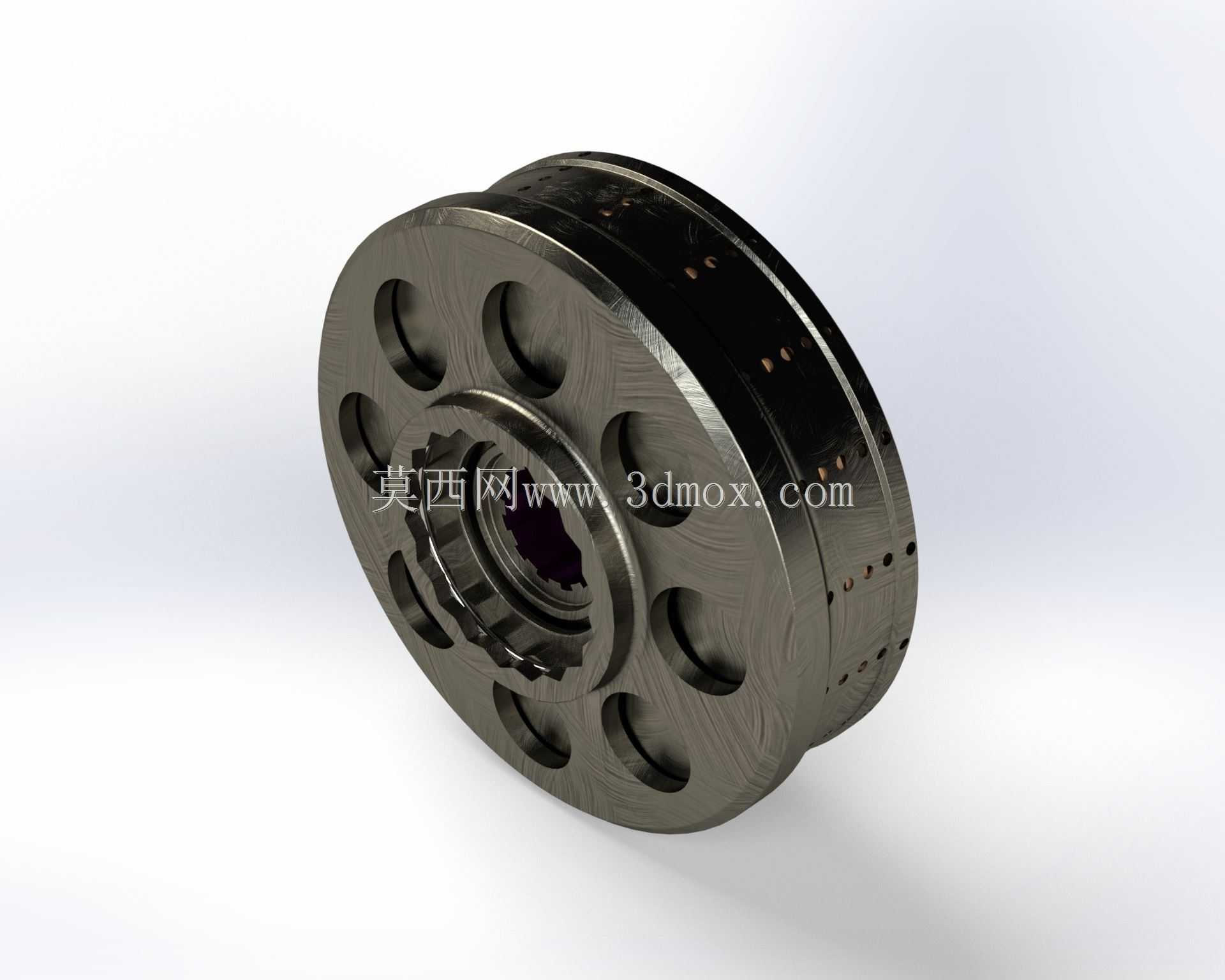

　　从实际装车边界来看，总成外轮廓为阶梯圆盘结构，外缘壳体带有多组周向散热孔与减重槽，工作时随曲轴同步旋转，孔洞既承担通风散热作用，也能在摩擦片磨损后排出磨屑，避免粉尘堆积造成卡滞。壳体一侧预留与曲轴输出端配合的中心安装孔，径向通过花键或螺栓止口定位，轴向压紧后由锁紧螺母固定；从动毂一侧通过内花键与变速器输入轴啮合，动力传递路径清晰：发动机扭矩经外壳传入，通过摩擦片与钢片的摩擦力矩传递至从动毂，再输出到变速器主轴。

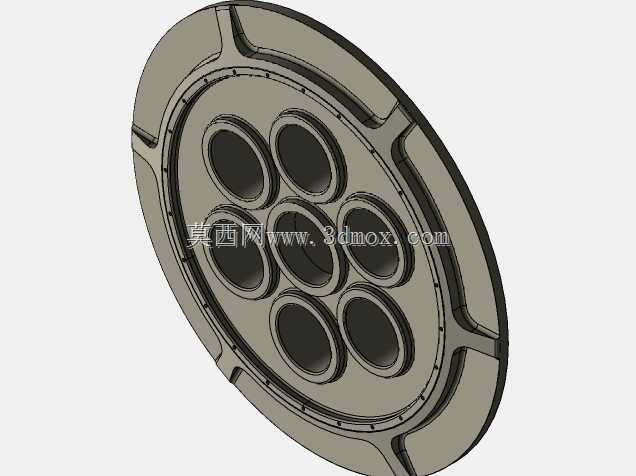

　　设计思路上参考了竞技级离合的防滑逻辑，压盘周向均布六组弹簧安装位，紫色部件为缓冲弹簧与阻尼顶块组合，压紧力可通过更换不同刚度弹簧调整，兼顾起步平顺性与高转速下的扭矩承载能力。多片摩擦结构增大了接触面积，在有限径向尺寸内提升最大传扭能力，避免大油门起步时出现打滑烧片。压盘与外壳之间设置定位凸台与导向槽，保证接合过程中压盘仅沿轴向平移，不会发生偏摆，摩擦片受力均匀，磨损一致性更好。

　　安装校核时需重点关注三个边界：一是总成轴向厚度，要匹配发动机右盖内部空间，保证离合外盖装配后不与旋转件干涉；二是从动毂花键规格与输入轴的配合间隙，花键侧需预留润滑脂槽，干摩擦区域则要避免油污沾染摩擦片；三是分离机构行程，推杆或凸轮推动压盘的位移量要完全克服弹簧预紧力，确保换挡时摩擦片彻底分离，避免带挡分离不彻底造成换挡冲击。

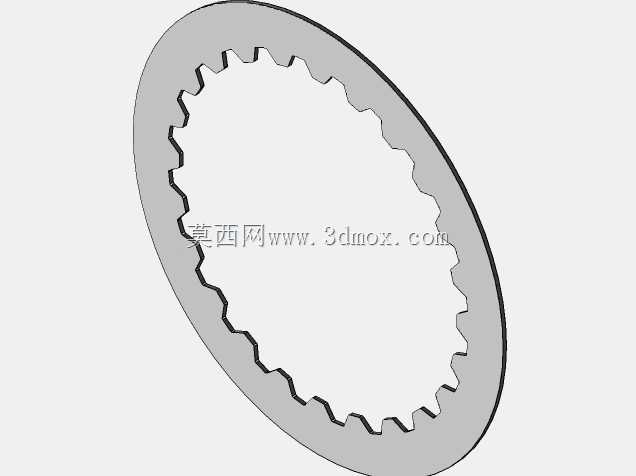

　　结构建模过程中对所有配合面做了公差预留，摩擦片内外齿分别与外壳、从动毂的齿槽采用间隙配合，保证受热膨胀后仍能顺畅轴向滑动；外壳外缘的加强筋在不显著增加重量的前提下提升了刚性，抑制高转速下的圆盘形变。整套结构兼顾竞技改装的传动效率需求与日常骑行的耐用性，散热、减重、缓冲三项设计在盘体上集成布置，没有冗余结构。
