XL4005大电流降压转换电路模块结构设计

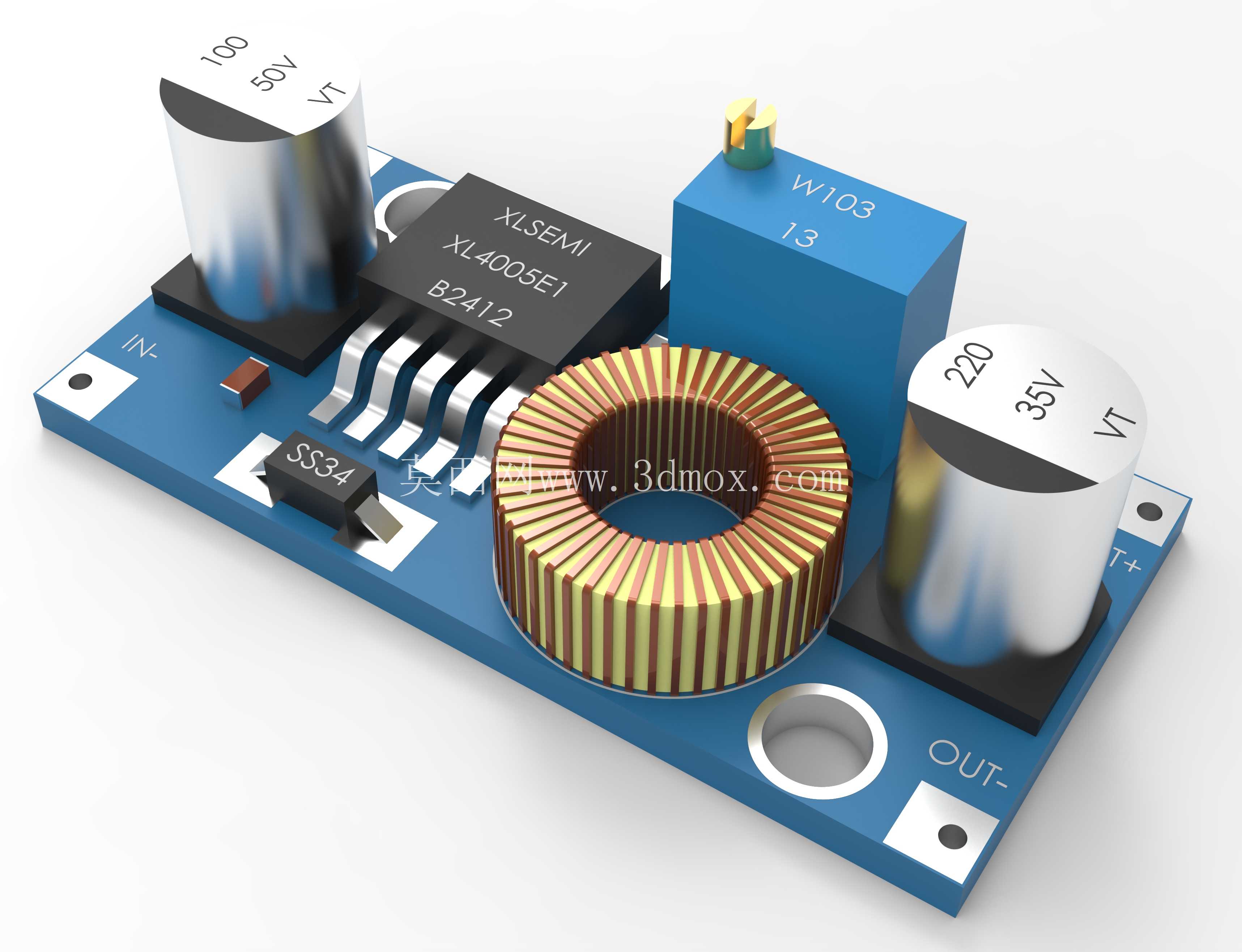

　　板载核心的XL4005E1降压芯片采用TO-263贴片封装，自带大面积散热焊盘，在PCB设计时对应位置预留了开窗露铜区域，焊接后可借助PCB铜箔辅助散热，配合芯片自身的散热结构，在满负载5A输出工况下能将结温控制在器件允许的工作范围内。输入侧布置了耐压35V、容量100μF的铝电解电容，用于滤除输入电源的纹波，吸收输入端的电压尖峰，避免前端供电的波动直接冲击核心转换芯片；输出侧同样布置了耐压35V、容量220μF的铝电解电容，搭配磁环功率电感构成LC滤波回路，有效平滑输出电压的纹波，为后端负载提供稳定的直流供电。在工业控制板卡集成、小型嵌入式设备供电改造、车载电子加装、DIY电子项目开发等场景中，大电流降压型DC-DC转换模块是极为常用的供电适配部件，XL4005方案的5A降压模块凭借足够的电流冗余、稳定的转换效率，成为中小功率供电场景的常用选型。从结构设计层面看，这款模块采用常规的FR-4玻纤PCB作为基底，整体布局遵循功率回路最短的布线原则，将功率输入、功率输出、功率器件沿板边到板内的顺序排布，尽可能减小大电流路径的走线长度，降低线路阻抗带来的发热损耗。

　　磁环电感采用铁硅铝磁环绕制，多股漆包线并绕的结构既可以降低高频下的集肤效应损耗，也能承载5A持续输出的工作电流，磁环本身的闭合磁路结构可以减少漏磁，避免对周边的敏感器件造成电磁干扰。板载的多圈可调电位器用于调整输出电压值，电位器布置在板边位置，方便调试时用螺丝刀进行电压校准，电位器旁预留了丝印标识，标注调整方向对应的电压升降趋势，减少调试时的误操作。输入端设置了SS34肖特基二极管，用于防止输入反接时的电流倒灌，保护后端核心器件不会因为电源接反而损坏，二极管采用贴片封装，焊接位置靠近输入端子，缩短反接保护回路的路径。

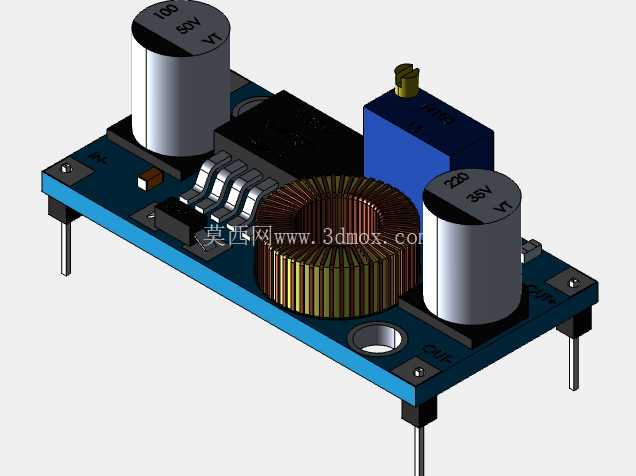

　　PCB板上预留了两个圆形安装孔，孔径适配M3规格的螺丝，安装孔位置做了金属化开窗处理，既可以用铜柱将模块固定在设备壳体或安装支架上，也可以在需要时加装散热片进一步提升散热能力，安装孔的位置避开了板上的高器件，不会出现安装干涉。输入输出端子分别布置在PCB的两个短边侧，采用直插焊盘设计，既可以焊接接线端子方便导线连接，也可以直接将模块插装在母板上作为板载供电模块使用，端子旁的丝印清晰标注了IN+、IN-、OUT+、OUT-的极性，避免接线时出现极性接反的问题。

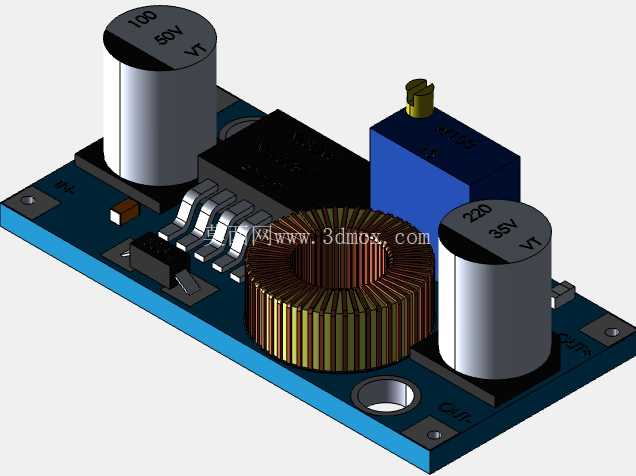

　　从建模细节来看，所有器件的高度都按照实际物料的标称尺寸进行还原，最高的器件为两个铝电解电容，其次是磁环电感和可调电位器，核心降压芯片的高度最低，整体器件高度差控制在合理范围内，不会出现器件之间的空间干涉，在做整机结构装配校验时，可以直接将该模块模型导入装配体，核对安装空间、接线空间是否满足设计要求，避免实际打样组装时出现器件碰撞、接线空间不足的问题。在实际选型应用中，这款模块适配输入电压范围覆盖常见的12V、24V工业供电、车载蓄电池供电场景，输出电压可通过电位器在1.25V到32V之间连续可调，能够为单片机系统、电机驱动模块、传感器阵列、小型显示模组等多种负载提供稳定的供电，5A的持续输出能力可以覆盖绝大多数中小功率负载的供电需求，模块本身的过流保护、过热保护、短路保护特性也能提升供电回路的可靠性，减少负载异常时的器件损坏概率。做结构设计时需要注意，模块的发热核心集中在降压芯片和磁环电感位置，在密闭壳体内部安装时，需要在对应位置预留一定的散热空间，不要将热敏感器件紧贴这两个发热元件布置，避免高温影响周边器件的工作寿命；接线时输入输出的导线线径需要匹配5A的载流要求，建议选用20AWG及以上线径的导线，减少导线自身的发热和压降。
