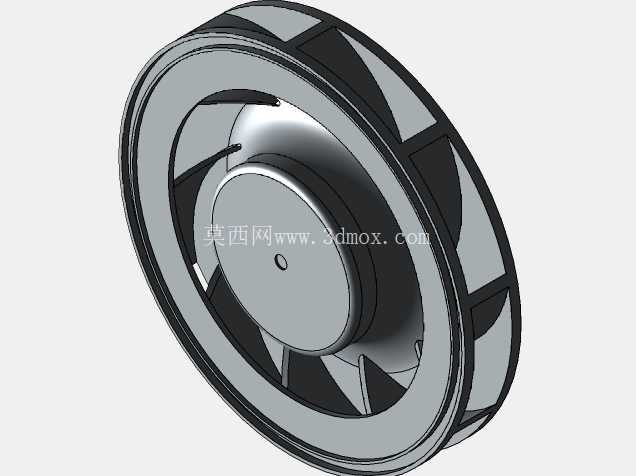

10025规格离心式散热风机结构设计

　　这款离心式散热风机的结构设计，核心围绕紧凑安装空间下的高效散热需求展开，100mm外径、25mm轴向厚度的尺寸设定，刚好适配通讯机柜、工控机箱、小型电源模块这类对安装进深限制严苛的场景，安装时无需额外预留过多轴向空间，法兰式外圈结构可直接通过螺丝锁固在设备通风面板上，安装孔位的同心度公差控制在0.1mm以内，避免装配后出现叶轮蹭壳的动平衡问题。叶轮与外壳均采用PBT材质成型，材料本身的耐温特性与结构强度，刚好匹配长期运行的工况需求，同时材料的绝缘属性也为电气安全设计提供了基础支撑，可满足UL94V-0的阻燃等级要求，在设备出现异常过热的工况下，不会成为火情蔓延的载体。

　　轴承配置上提供了两种可选方案，滚珠轴承版本可适应-10℃到70℃的工作温度区间，适合长期不间断运行的工业通讯设备场景，滑动轴承版本则适用于成本敏感、运行时长相对较短的民用电子设备场景，两种轴承配置的安装接口完全一致，选型时可根据设备的实际使用寿命要求灵活切换，无需修改外部安装结构。电气安全设计层面，机架与端子之间的绝缘电阻可达到10兆欧以上，可承受500VAC的介电强度测试持续1分钟无击穿，完全满足低压电气设备的安规要求，避免设备运行过程中出现漏电、击穿等安全隐患。

　　功能配置上预留了FG转速反馈、RD故障告警、PWM调速、自动重启、极性保护等扩展接口，其中FG信号可将风机实时转速反馈给设备主控系统，便于运维人员监控散热系统运行状态；RD信号可在风机停转时触发告警，提醒运维人员及时排查故障；PWM调速功能可根据设备内部实时温度动态调整风机转速，在低负载工况下降低转速，减少运行噪音与能耗；自动重启功能可在风机因瞬时电压波动停转后，自动尝试重启恢复运行，提升设备运行可靠性；极性保护设计则可避免安装接线时正负极接反导致的风机烧毁问题，降低装配过程中的物料损耗风险。

　　叶轮的叶片角度采用后倾式设计，相比普通前倾式叶片，在相同转速下可获得更高的静压，能够克服设备内部防尘网、散热鳍片带来的风阻，保证足够的冷却气流穿过发热元件表面，带走核心器件的工作热量。叶轮的动平衡等级控制在G2.5级以内，高速运行时的振动幅度控制在0.05mm以内，避免长期运行时因振动导致安装螺丝松动、产生额外共振噪音。外壳的进风口与出风口采用导流式结构设计，进风口处的圆弧过渡可减少气流进入叶轮时的紊流损失，出风口的导风圈可将气流导向需要散热的核心区域，避免气流无规则扩散降低散热效率。在三维建模过程中，所有配合面的公差均按照注塑件的成型工艺要求设定，叶轮与轴承室的配合采用过盈配合设计，保证轴承压装后不会出现跑内圈、跑外圈的问题；外壳与端盖的卡扣配合间隙控制在0.05mm，既方便装配时的卡扣卡合，又不会出现配合间隙过大导致的气流泄漏问题。针对不同应用场景的安装需求，外圈的安装孔位预留了通用的孔距规格，可兼容市面上多数同尺寸散热风机的安装尺寸，设备升级替换时无需重新加工安装孔位，降低替换成本。
