欧希纳数控机床手摇脉冲发生器结构设计

在数控加工车间的日常操作场景里，这类手摇脉冲发生器是操作人员和机床交互最频繁的部件之一，不管是立式加工中心、数控车床还是专用数控磨床，只要涉及到手动对刀、工件坐标系找正、微量进给调整的工序，都离不开手轮的精准操控。不同于机床操作面板上的固定按键，手轮可以给操作人员提供更直观的进给反馈，每转动一格刻度对应固定的轴移动量，从0.001mm的微量进给档到0.1mm的快速移动档，都能通过手轮的刻度盘清晰感知转动幅度，避免按键操作时容易出现的进给过量问题。

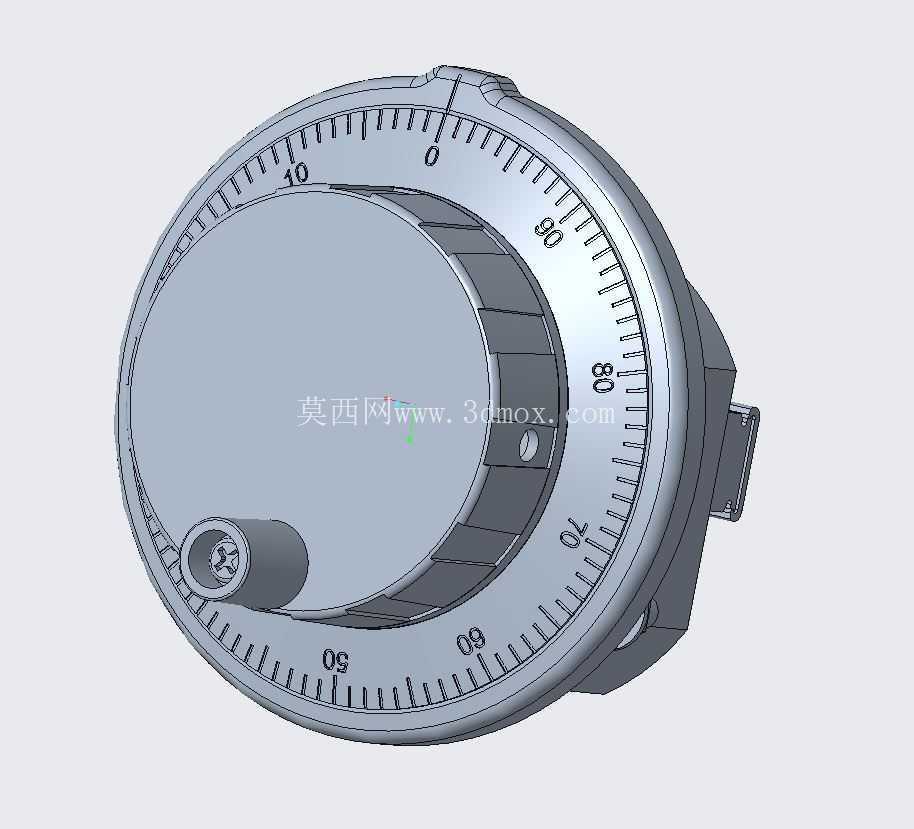

从结构设计逻辑来看，这款手轮采用了圆盘式的主体结构，外围的刻度环做了防滑的齿形凸缘设计，操作人员即便手上沾有少量切削液或者金属碎屑，转动时也不会出现打滑的情况。刻度盘上的刻度采用了激光蚀刻工艺，0到100的刻度标识均匀分布在整圈环面上，每一小格对应1个脉冲输出，整圈转动合计输出100个脉冲，和数控系统的手轮进给倍率配合后，可以实现不同档位的精准移动。手轮侧面伸出的摇柄做了内凹式的握持结构，摇柄端部的圆柱头可以卡在操作人员的指缝间，快速转动时不需要刻意用力握持就能带动手轮平稳旋转，长时间操作也不容易产生手部疲劳。

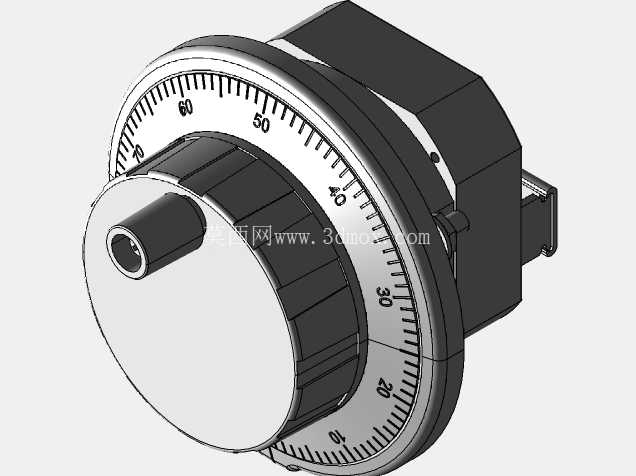

安装边界上，这款手轮的主体采用了薄型圆盘设计，背部的安装座预留了标准的电气接口和固定孔位，既可以嵌入安装在机床操作面板的预留开孔内，也可以通过配套的悬挂支架做成手持单元，适配不同机床的操作布局需求。手轮的整体厚度控制在较薄的尺寸范围内，嵌入安装时不会过多占用操作面板的内部空间，背部的接线采用了防油的密封护套，能够抵御车间内切削液雾气、金属粉尘的侵蚀，避免长期使用后出现触点接触不良的问题。

功能特性层面，手轮内部的脉冲发生机构采用了非接触式的光电感应结构，相比传统的接触式电刷结构，不存在机械磨损的问题，长期高频使用也不会出现脉冲丢失、刻度不准的情况。手轮的转动阻尼做了专门的调校，转动时带有均匀的段落感，每转过一格刻度都能感受到清晰的阻尼反馈，操作人员不需要盯着刻度盘也能通过手感判断转过的格数，在视线需要同时关注刀具和工件位置的对刀场景下，这种触觉反馈能大幅提升操作的安全性和效率。手轮的零位位置做了明显的标识线，快速回零的时候可以快速对准零位刻度，减少操作时的判断时间。

从实际使用的工况适配角度考虑，手轮的外壳采用了高强度的工程塑料材质，表面做了哑光处理，不会在车间的照明环境下产生反光干扰操作人员视线，同时材质具备一定的抗冲击性能，偶尔的磕碰或者工具掉落砸碰也不会出现外壳开裂的情况。摇柄和主体连接的位置做了密封处理，切削液和碎屑不会进入手轮内部的感应机构，日常维护只需要擦拭外表面的污渍即可，不需要拆解做内部清洁。在多轴机床的应用场景下，这类手轮可以配合轴选开关实现X/Y/Z/A/C等不同轴的进给切换，同一个手轮就能完成所有轴的手动调整操作，不需要为每个轴单独设置操作部件，简化了操作面板的布局设计。

设计过程中需要重点考量的还有手轮的转动同心度，整个圆盘的转动轴线和内部光电码盘的轴线必须保持严格同轴，否则会出现刻度转动不均匀、脉冲输出间隔不一致的问题，直接影响手动进给的精度。这款手轮的内部轴承采用了高精度的深沟球轴承，径向跳动控制在极小的范围内，整圈转动时的阻尼一致性非常好，不会出现某一段位置阻尼过松或者过紧的情况。刻度环和主体的配合采用了过盈装配加定位销的结构，长期使用后刻度环不会出现相对转动，保证刻度零位和电气零位始终保持一致，避免出现刻度指示和实际脉冲输出不匹配的问题。
