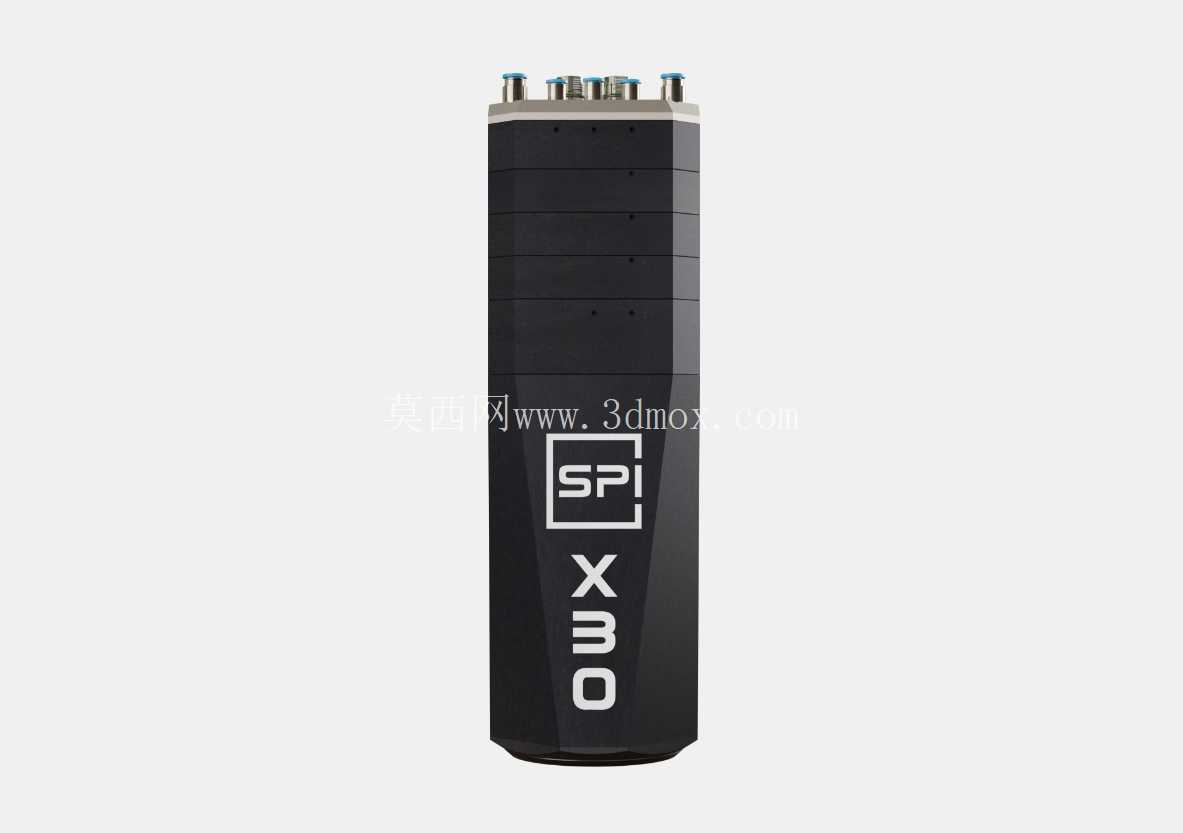

高速电主轴HSK-E40主轴单元结构设计

　　在精密数控加工场景里，这类高速电主轴单元常作为雕铣机、高速钻攻中心、精密磨床的核心执行部件，承担小直径刀具高速切削的动力输出任务，尤其适配3C零部件、小型精密模具、医疗器械零件的精加工工序，这类工序对主轴的回转精度、动平衡等级、热稳定性都有极高要求，普通皮带传动主轴很难达到35000转/分钟的持续运行转速，而集成式电主轴结构刚好能满足这类高速加工的需求。从结构设计逻辑来看，这款主轴采用电机内置的集成式布局，将4kW功率的驱动电机直接封装在主轴壳体内部，省去了中间的皮带、齿轮传动环节，从根源上消除了传动间隙和传动件带来的振动问题，电机转子直接与主轴芯轴过盈配合，动力传递路径最短，高速运行下的传动损耗被压到最低，也避免了传动件磨损带来的精度衰减问题。

　　刀具接口采用HSK-E40标准，这种短锥空心刀柄接口在高速旋转时，锥面会在离心力作用下产生微幅扩张，能和主轴锥孔保持更紧密的贴合，相比传统BT刀柄在高转速下的连接刚性优势明显，配合主轴端部的集成夹持机构，刀具装夹后的径向跳动可以控制在微米级，能满足小直径铣刀、钻头的高精度加工要求，避免高速切削时出现刀具振纹、崩刃的问题。冷却系统采用直插式液冷接口设计，冷却流道直接包裹电机定子区域和前轴承组位置，加工时冷却液持续带走电机铜损、铁损产生的热量，以及轴承高速滚动产生的摩擦热，能将主轴运行时的壳体温升控制在合理区间，避免热伸长导致的加工尺寸漂移，相比风冷结构的冷却效率更高，也不会产生风冷气流带来的切屑扬尘问题。传感器配置上，主轴预留了17极直插式电机动力插头，同时集成了电感式转速传感器、活塞位置传感器，还有温度传感器线圈端监测点位，转速传感器可以实时反馈主轴实际转速，配合驱动系统实现闭环转速控制，保证不同负载下转速波动控制在极小范围；活塞位置传感器用于监测刀具夹紧、松开的动作到位状态，避免打刀、掉刀的故障；温度传感器则实时监测定子、轴承区域的温度，一旦出现过热情况会触发系统报警停机，保护主轴部件不受损坏。

　　主轴轴承采用高精度GMN主轴轴承组，前支撑采用配对角接触球轴承布局，能同时承受径向切削力和轴向进给力，后支撑采用浮动式轴承结构，允许芯轴在温度变化时产生微量轴向伸长，避免轴承预紧力异常升高导致的烧损问题，出厂前轴承组会经过精确的预紧力调校，兼顾高速运行的低摩擦特性和切削时的支撑刚性。密封结构采用创新的五级迷宫式密封设计，在主轴前端刀具安装位置设置多道非接触式密封槽，配合压缩空气密封气路，能有效阻挡加工时的切削液、细小切屑、粉尘进入主轴轴承腔，相比接触式密封不会产生额外的摩擦阻力，也不存在密封件磨损更换的问题，大幅提升主轴在恶劣加工环境下的使用寿命。

　　安装边界上，这款主轴的壳体采用圆柱面安装基准，配合对应的锁紧法兰可以固定在设备的主轴安装座上，安装时需要保证安装孔与主轴配合面的同轴度公差，避免安装偏斜导致轴承额外受力；所有电气、冷却、气路接口都采用直插式快接设计，现场装配时不需要复杂的接线配管操作，能缩短设备组装的调试周期。整体结构设计紧凑轻巧，将夹持机构集成在主轴壳体内部，不需要额外配置外置打刀油缸，进一步缩小了主轴单元的整体体积，适合安装在空间受限的小型精密加工设备上，德国制造的工艺标准也保证了核心部件的加工精度和装配一致性，能满足长时间连续高速加工的稳定性要求，不同的产品配置选项可以适配不同功率、不同冷却方式的设备选型需求，结构设计时充分考虑了日常维护的便利性，易损部件都预留了拆装空间，不需要专用工装就能完成常规的维护操作。
