车载嵌入式透镜雾灯结构三维设计

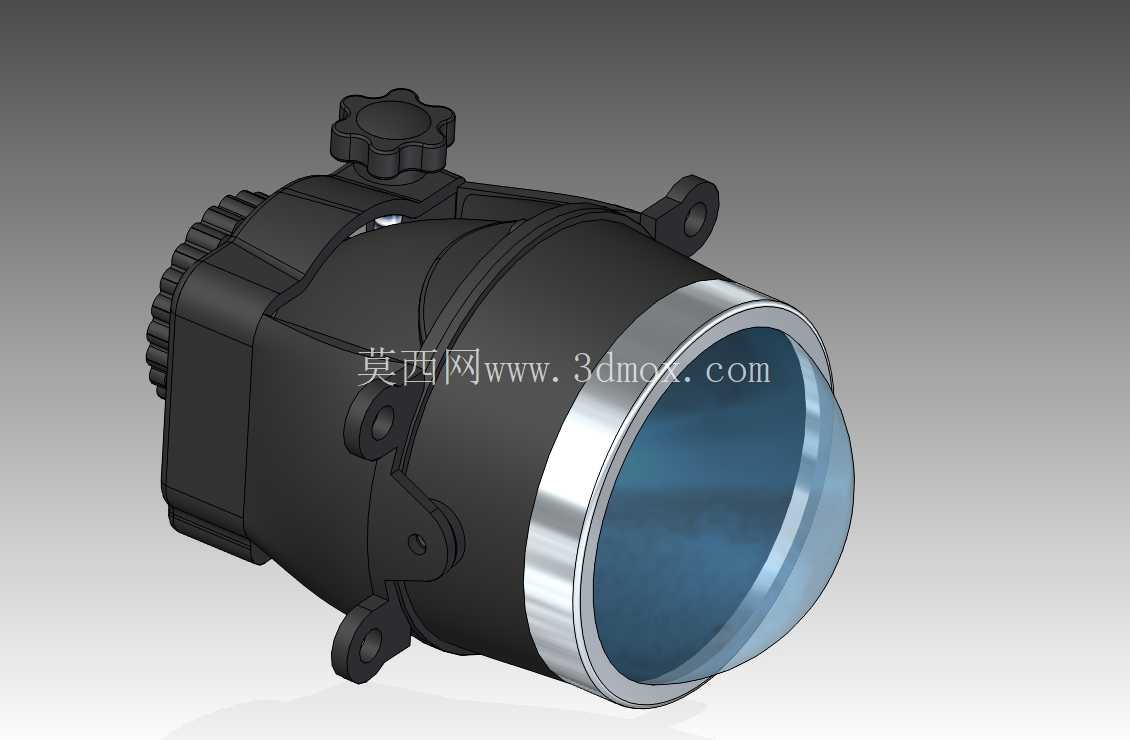

　　这款车载雾灯的结构设计，核心围绕恶劣天气下的行车照明需求展开，区别于常规近远光灯的远距离铺路定位，雾灯的光型设计更侧重近距离宽幅铺光，避免雨雾天气下光线被水汽漫反射造成的驾驶员眩目问题。从结构组成来看，整体采用筒式集成化布局，前端的金属压圈负责固定透镜组件，透镜选用曲面聚碳酸酯材质，表面做硬化耐磨处理，既能够将内部光源的光线按照预设角度折射扩散，形成横向宽、纵向窄的光型，覆盖车头前方两侧的近距路面，也能抵御行车过程中飞溅的碎石、泥沙冲击，避免光学面受损影响照明效果。

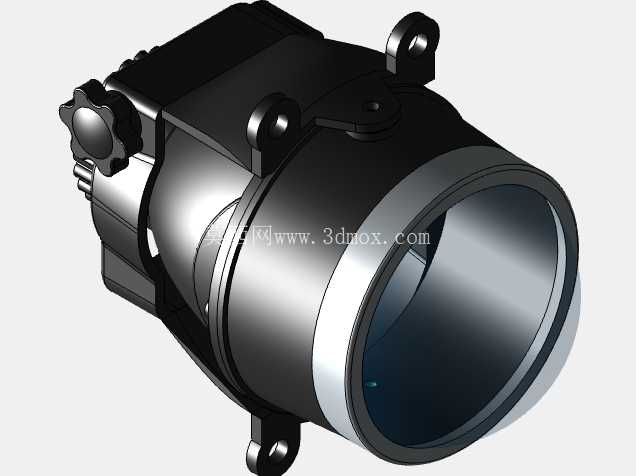

　　灯体主体采用耐高温工程塑料一体成型，背部的散热筋结构沿着灯壳周向均匀分布，能够将光源工作时产生的热量快速传导到外部空气中，避免长期工作时内部积热导致光源光衰加快、塑料壳体老化变形。顶部的调节旋钮采用齿形防滑结构，配合内部的球铰安装结构，能够在装车后手动调整灯光的照射俯仰角度，适配不同车型的悬架高度、装载量变化带来的车身姿态改变，保证灯光始终照射在合理的路面范围内，不会过高造成对向车辆眩目，也不会过低缩短可视距离。侧面的三个安装支耳呈三角形分布，每个支耳上都预留了螺栓过孔，安装时可以直接固定在车辆前保险杠的预留安装位上，支耳与灯体的连接位置做了加厚加强筋处理，能够承受车辆行驶过程中的持续振动，避免长期颠簸后安装位断裂、灯光移位。

　　灯体后部的接线端采用密封式插接结构，配合灯壳接缝处的密封胶圈，整体能够达到车载电子件要求的IP67防护等级，高压水枪冲洗、雨天涉水行驶时都不会出现进水短路的问题。在设计过程中，需要重点匹配安装边界的尺寸约束，灯体的外径、安装深度要适配主流车型保险杠的预留安装腔，不能出现与周边翼子板、防撞梁、线束管路干涉的问题；透镜的光心位置要与安装基准面保持固定的相对位置，保证调节机构的角度调整范围能够覆盖法规要求的照射角度区间。不同于外露式的辅助射灯，这款嵌入式雾灯的外轮廓与保险杠安装面齐平，不会额外增加车辆的风阻，也不会因为突出车身影响整车通过性，黑色的灯壳主体搭配银色的前端金属压圈，装车后能够与多数车型的前保险杠造型融合，不会显得突兀。

　　内部的光源安装位预留了足够的兼容空间，既可以适配传统卤素光源，也能够更换为LED光源模块，不需要改动外部壳体结构，方便后续的维修替换与升级。在结构强度校核环节，安装支耳需要承受5g以上的持续振动加速度不出现塑性变形，灯壳前端的透镜固定结构要能够承受10J的冲击能量不出现开裂，密封结构在-40℃到85℃的环境温度区间内都要保持密封性能，避免温差变化导致的密封胶圈老化失效。灯光调节机构的阻尼力经过专门匹配，调整时需要施加合适的转动力度，既不会因为车辆振动自行移位，也不会因为阻尼过大导致调整困难。
