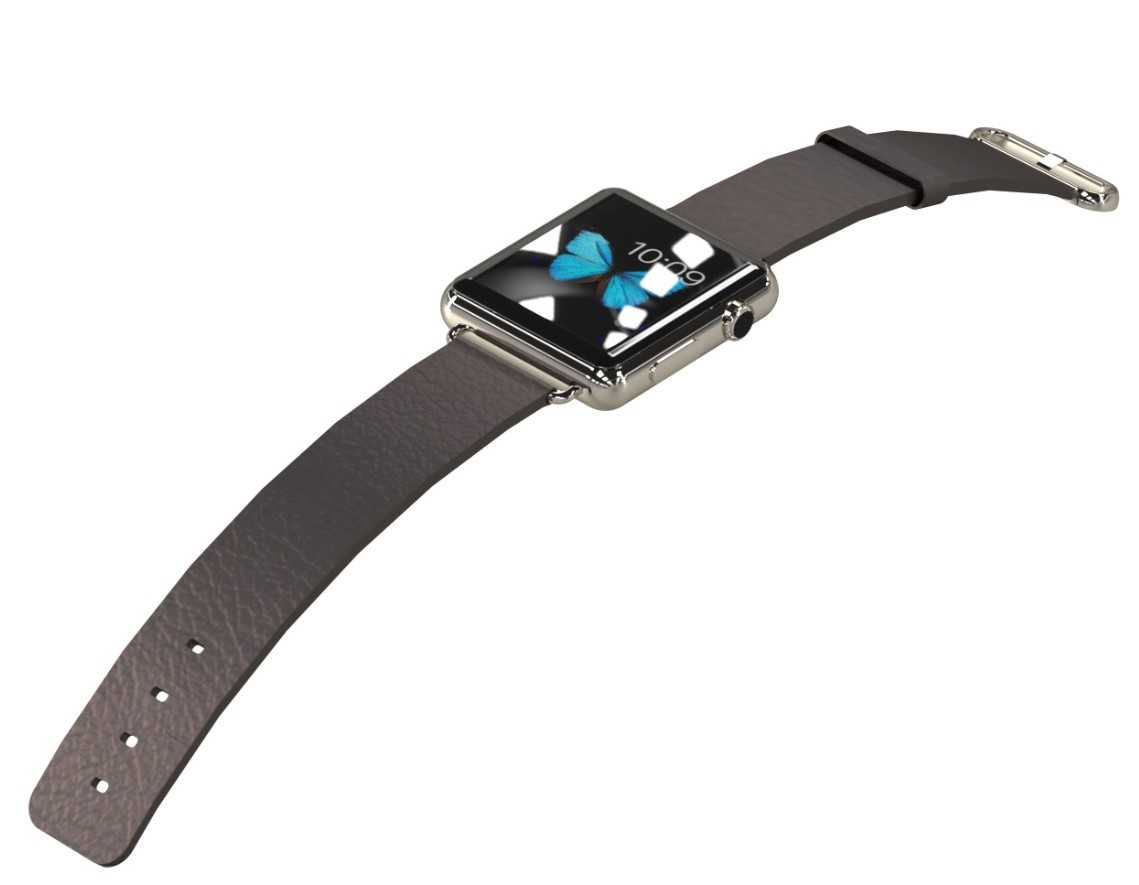

初代方形表盘皮质表带智能手表结构设计

　　这款智能穿戴腕表的三维结构设计，首先围绕日常佩戴的人机工程边界展开，表体采用方形圆角的金属中框结构，整体厚度控制在适配日常衣袖穿戴的范围，不会出现卡袖口的问题，表耳部分做了内收弧度处理，和皮质表带衔接处的转轴间隙控制在0.15mm以内，既保证表带转动的顺畅度，又避免间隙过大进灰积污。从实际使用场景来看，这款腕表覆盖日常通勤、运动监测、消息提醒等多场景使用需求，表盘正面覆盖钢化玻璃保护层，和金属中框的配合采用台阶式卡合结构，配合防水胶圈可以满足日常洗手、淋雨级别的防水要求，不需要额外做复杂的密封结构就能达到生活防水的使用标准。

　　表带采用头层牛皮材质的仿真结构设计，带身预留5个调节孔位，适配140mm到200mm腕围的佩戴需求，表扣采用传统的针扣式结构，和带身尾端的固定皮圈做了一体化建模，扣合时的定位凸点和表带孔位的配合公差控制在合理范围，佩戴时不会出现松脱滑扣的问题。设计过程中优先考虑内部元器件的排布空间，方形表盘相比圆形表盘可以预留更大的电池放置区域，同时给心率传感器、震动马达、侧边按键都留出足够的安装位，侧边的数码表冠和功能按键做了凸起式设计，按键的按压行程控制在0.3mm，反馈力度适中，盲操作时也能准确识别按键位置。

　　表体背面的传感器凸起部分做了弧面过渡，佩戴时可以贴合手腕皮肤，不会出现硌手的问题，传感器外围的塑料装饰圈和金属中框采用卡扣加胶粘的固定方式，装配工序简单，后期维修拆解也比较方便。从安装边界来看，整表装配完成后，表体宽度38mm左右，长度42mm左右，表带宽度适配22mm的通用替换规格，用户后期可以自行更换不同材质的表带，不需要额外定制专用配件。表耳处的表带快拆结构做了隐藏式设计，外观上看不到快拆拨杆，保持整体外观的简洁性，拆卸时只需要拨动内侧的拨杆就能完成表带更换，操作逻辑简单。

　　屏幕部分的建模还原了2.5D弧边玻璃的效果，显示区域的黑边宽度控制在均匀的2mm范围，息屏状态下整体视觉一致性较好，金属中框的侧边做了拉丝纹理处理，边缘做了0.2mm的倒角抛光，既提升握持的手感，又避免锋利边缘刮划衣物或者皮肤。在结构强度设计上，金属中框采用铝合金材质的仿真参数设置，日常磕碰下不容易出现凹陷变形，屏幕玻璃的安装位置比中框边缘低0.1mm，放置在平面上时屏幕不会直接接触桌面，减少屏幕刮花的概率。表带的皮质部分做了折弯仿真，模拟日常佩戴弯折后的形态，带身内部的加强层结构也在模型中做了还原，长期弯折佩戴不容易出现带身断裂的问题。整体建模过程中，所有配合面都做了公差预留，装配时不会出现干涉问题，各个零部件的拆分符合实际生产的装配逻辑，不管是用于产品外观评审，还是结构手板制作，都可以直接作为参考模型使用，不需要再做大幅度的结构调整。
