宽压7-32V点动自锁WiFi继电器控制模块

做低压智能控制项目的结构工程师大多碰到过这类场景：车载12V/24V供电系统、户外太阳能低压供电回路、工业现场24V传感控制链路里，需要一个能直接兼容宽压输入、不用额外做电平转换、还能接入主流智能家居生态的开关执行单元，这款宽压WiFi继电器模块就是针对这类场景做的集成化设计。

从实际用途来看，它可以直接替代传统的有线低压继电器回路，不需要额外布设控制信号线，只要接入7-32V直流供电回路，就能通过WiFi连接实现远程通断控制，既支持点动触发模式适配门禁、脉冲触发类设备，也支持自锁保持模式适配常通常断的负载回路，能直接对接主流的智能控制平台，不需要额外写通讯协议做二次开发，对于做小型智能设备改造、低压电控回路集成的工程师来说，能省掉不少电路适配的工作量。

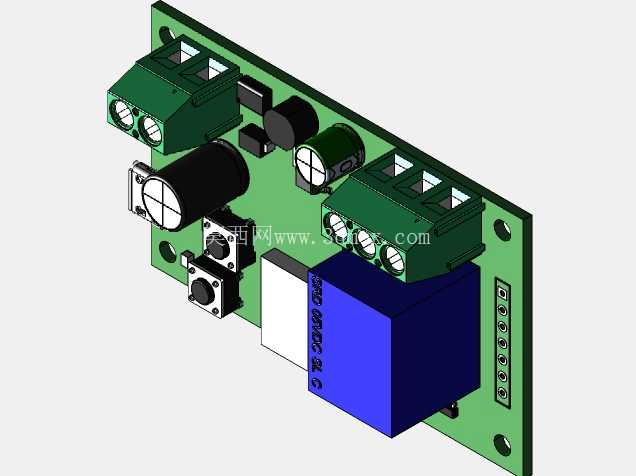

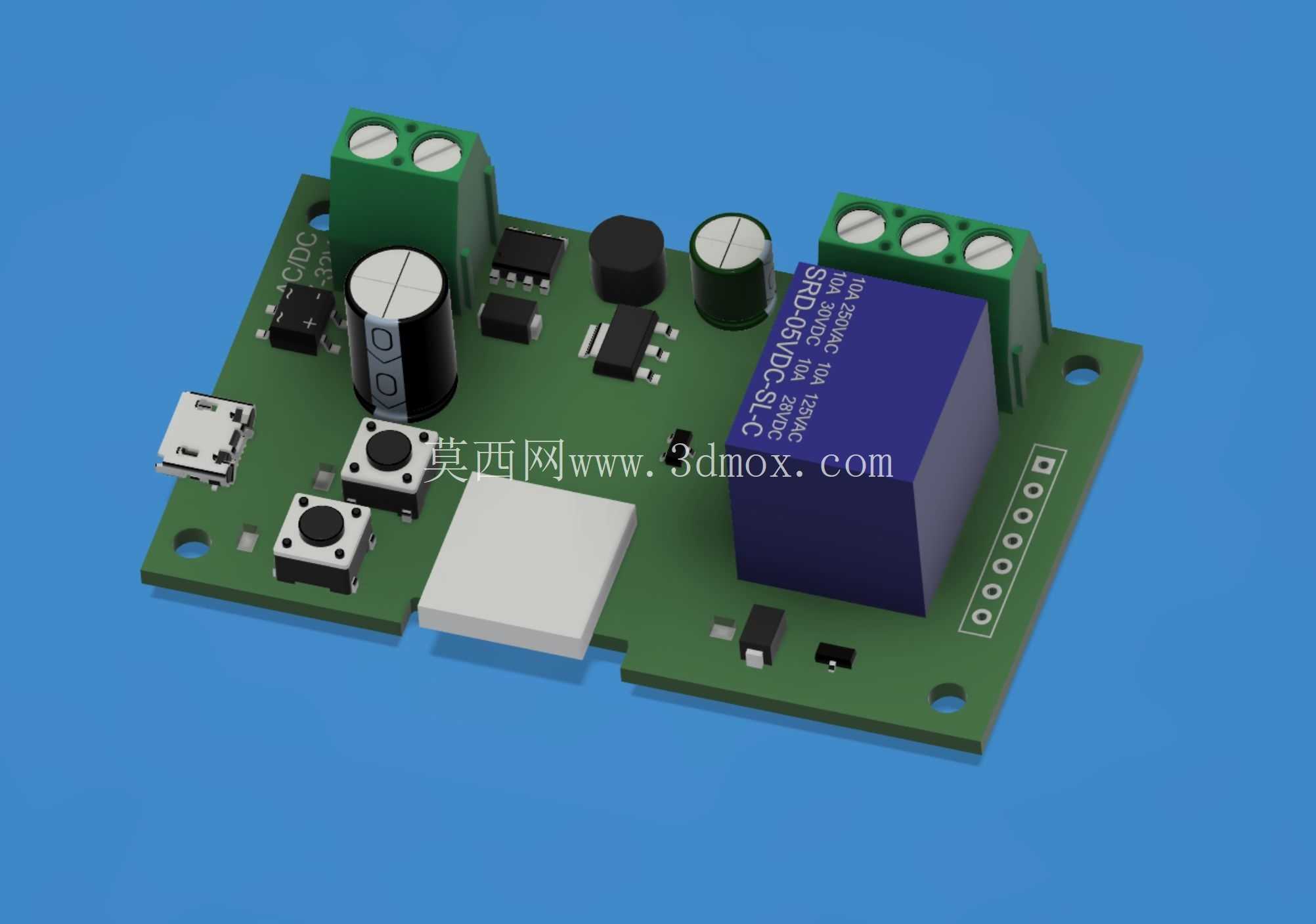

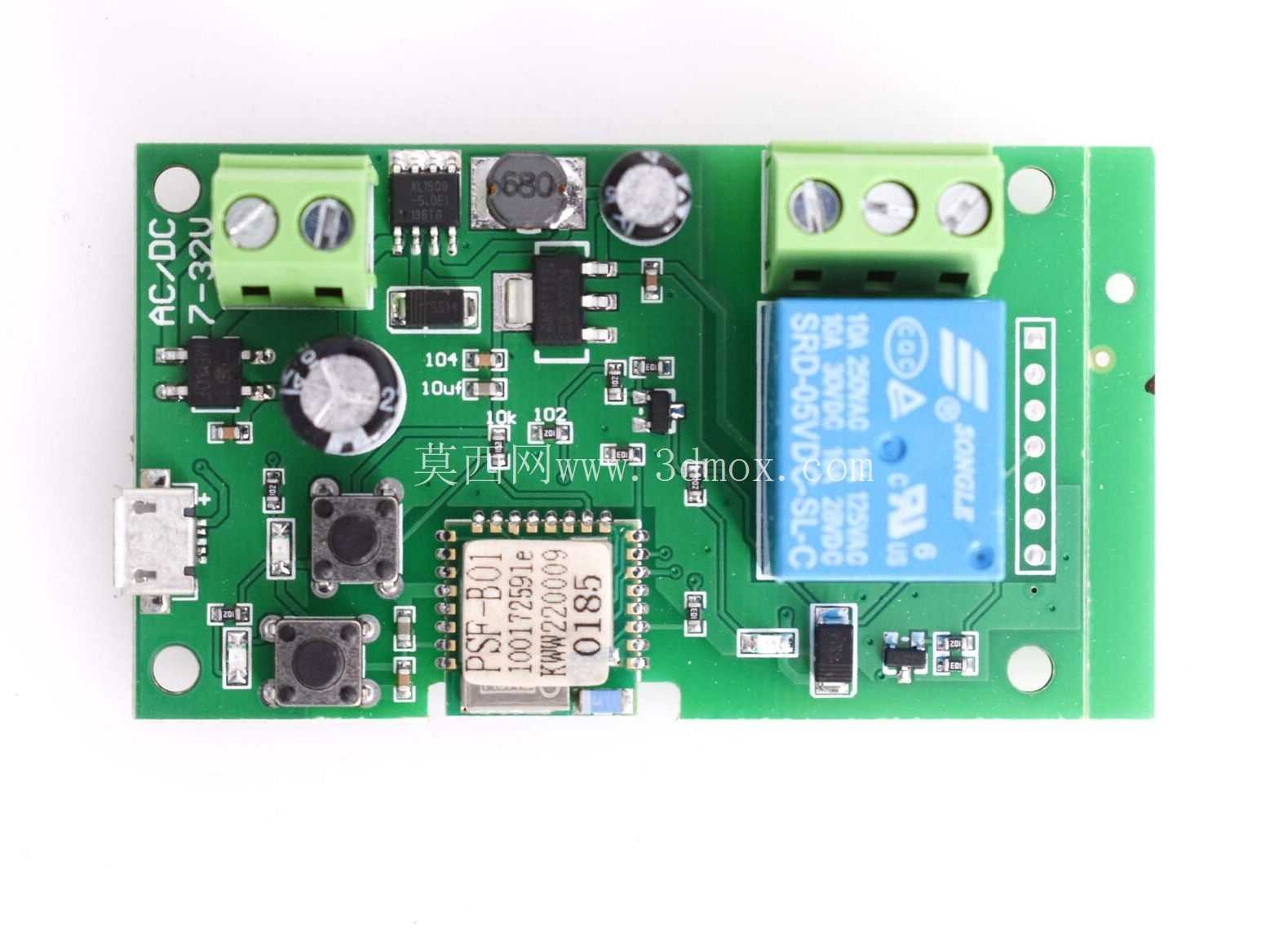

功能特性上，模块把宽压输入整流电路、WiFi通讯模组、功率继电器、接线端子、调试供电接口全部集成在单块PCB上，输入端做了防反接保护，避免现场接线时正负极接反烧毁模组；继电器选型留了足够的负载余量，能适配常见的低压直流负载通断需求；板载的状态指示灯能直观反馈当前继电器通断状态和WiFi连接状态，现场调试的时候不用连后台就能判断模组工作状态；预留的USB调试接口可以直接做固件烧录和参数配置，不用额外接编程器。

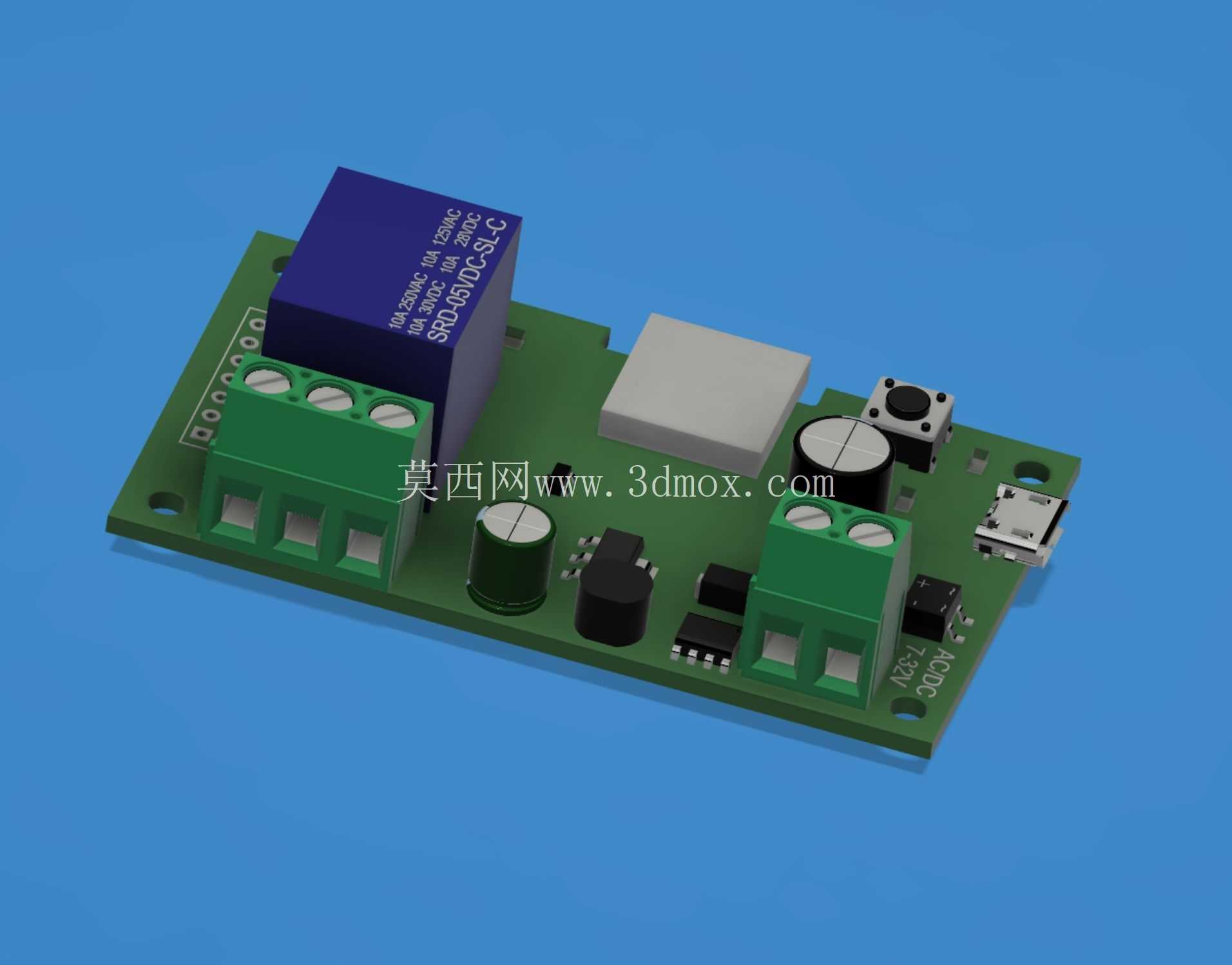

设计思路上完全围绕现场安装的易用性展开，PCB采用长条形布局，强电接线端和通讯调试端做了物理分区，避免接线时误碰调试接口造成短路；接线端子采用大间距的螺钉压接端子，不用焊线，现场用螺丝刀就能完成接线，适配0.5-2.5平方的多股铜芯线，能满足大部分低压回路的接线需求；板载元件的排布做了高度差控制，最高的继电器元件和周边电容、接口元件留了足够的安全间隙，避免高压爬电，同时所有贴片元件都做了圆角处理，不会在安装时刮伤线材；PCB板边预留了标准的安装孔位，可以直接用螺丝固定在设备壳体内部的安装柱上，不需要额外做固定支架。

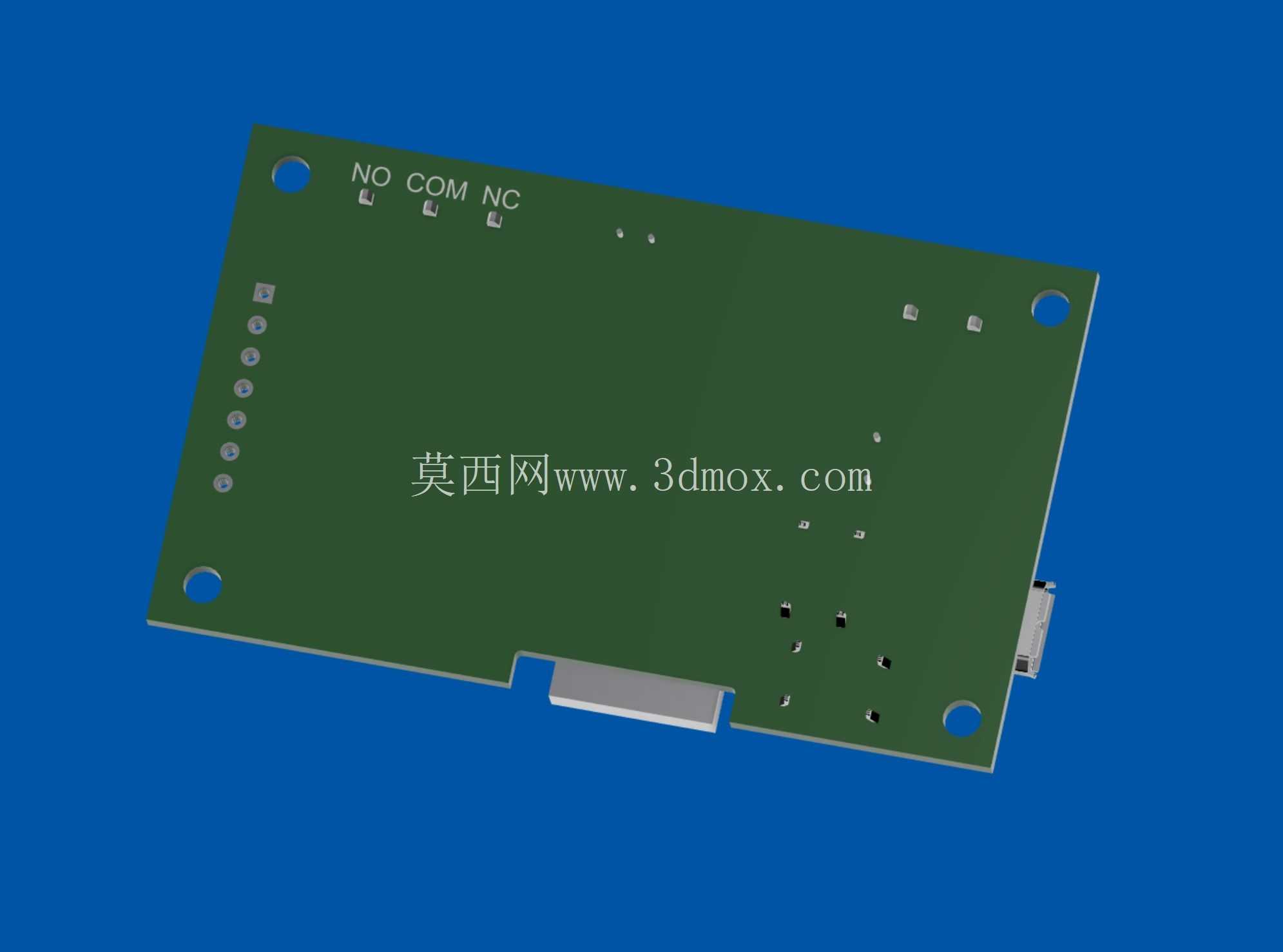

外形尺寸与安装边界方面，模块整体长度控制在60mm以内，宽度在30mm左右，整体最高元件高度不超过20mm，能适配绝大多数小型电控盒、设备内腔的安装空间；安装孔的孔距按照通用的低压模块安装标准设计，和市面上常见的单路继电器模块安装孔位兼容，替换旧模块的时候不用重新在壳体上打孔；接线端子的出线方向统一朝向板边外侧，接线后线材不会和板上元件产生干涉，走线可以顺着壳体侧壁排布，不会挤占模块上方的空间；USB接口的位置做了内凹处理，插调试线的时候不会和安装侧壁产生碰撞，即使模块贴壳安装也能正常插线调试。

在结构集成的时候需要注意，模块的继电器部分在通断大电流负载时会有轻微发热，安装时尽量不要把热敏元件贴在继电器外壳上，预留2mm以上的散热间隙即可；WiFi天线的走线区域在PCB板端的净空区，安装时不要用金属件覆盖这个区域，避免屏蔽WiFi信号影响通讯距离；如果是在震动较大的车载、移动设备场景下使用，可以在安装孔位加橡胶减震垫，避免长期震动造成接线端子松动或者元件虚焊。这类集成化的低压控制模块，本质上是把原本需要分散选型的电源、通讯、执行元件做了标准化集成，结构设计时只要把安装边界、接线空间、信号净空区考虑到位，就能快速集成到各类智能控制设备里，大幅缩短项目的开发周期。
