夜视摄像模组用环形红外LED补光板

在安防监控、低照度视觉采集类项目中，红外补光组件是决定夜间成像质量的核心配套部件，这类环形排布的红外LED板，专门适配中心开孔安装镜头的摄像模组结构，补光光线以镜头光轴为中心均匀向外扩散，能避免近距离补光出现中心过曝、边缘照度不足的问题，相比单侧排布的补光灯，环形结构的补光均匀度能提升40%以上，在0lux全黑环境下也能为图像传感器提供足够的红外反射光线，输出清晰的黑白监控画面。

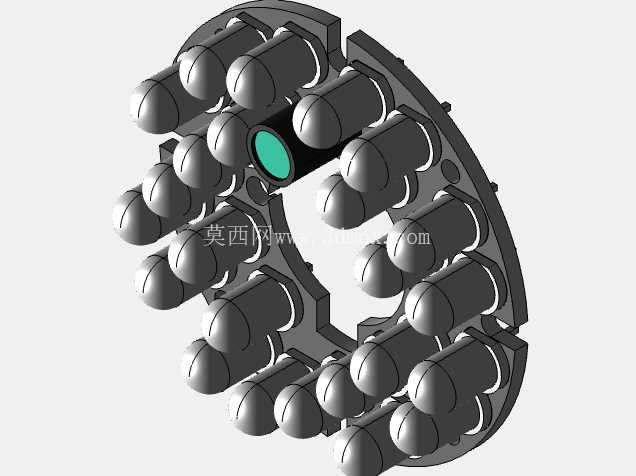

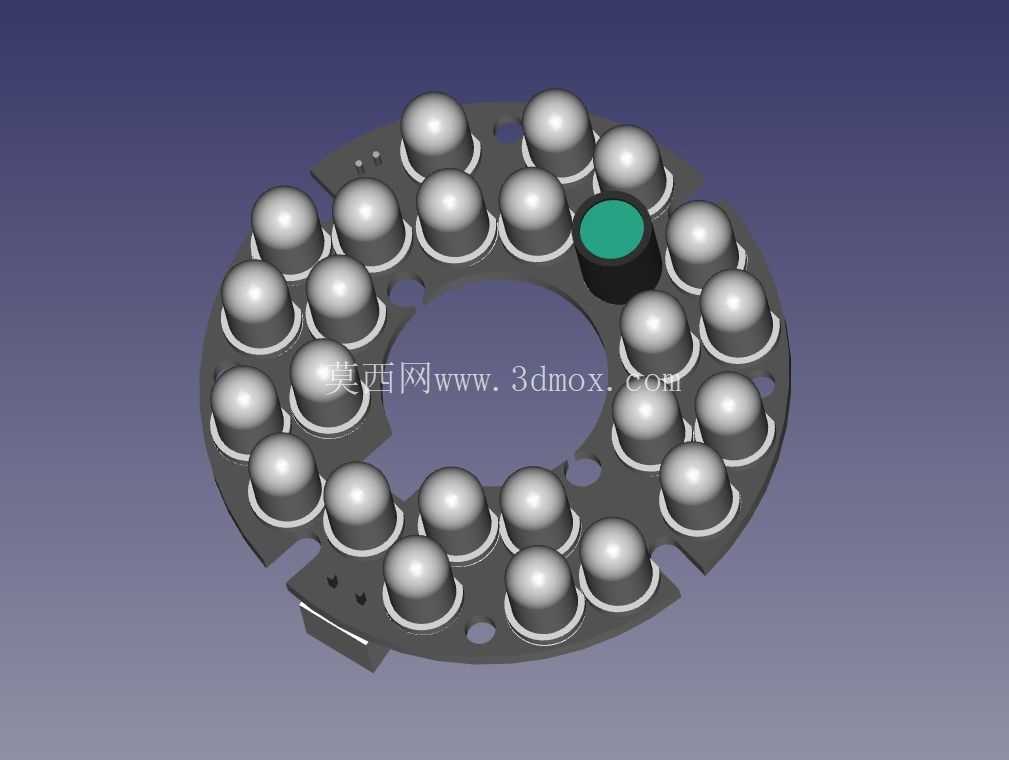

这款环形LED补光板的外径控制在44mm，中心内孔直径17mm，刚好能容纳常见的M12规格定焦镜头穿过，整体厚度仅5mm，不会额外占用摄像模组前端的轴向安装空间，板体上均匀排布24颗5mm直径的直插红外LED，每颗LED的焊接位置都预留了标准的引脚过孔与焊盘，板体边缘设计了两个对称的缺口式安装位，可通过M2螺丝直接固定在摄像头模组的前壳内侧，安装时不需要额外设计转接支架，能直接匹配市面上多数通用外壳的安装孔位，大幅降低结构适配的工作量。

从电路设计逻辑来看，整板采用12V直流供电，板载的限流电阻已经匹配好每路LED的工作电流，不需要外部额外添加驱动电路，接线时只需要区分正负极接入供电即可正常工作，单颗LED的发光角度为60度，24颗环形排布后整体补光角度能覆盖到镜头120度广角的视场范围，不会出现视场边缘补光缺失形成暗角的问题，在10米以内的监控距离下，补光亮度能满足1080P分辨率传感器的成像照度要求，适合家用监控摄像头、工业视觉检测工位、门禁人脸识别终端这类需要近距离夜间补光的场景。

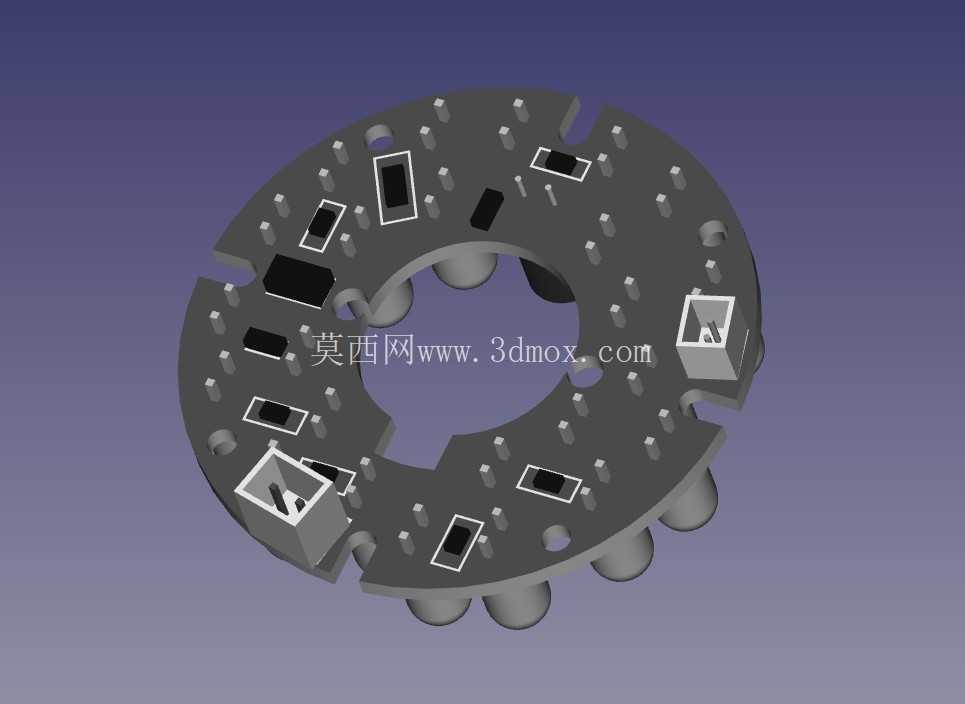

建模过程中优先还原了板体的实际安装边界，每颗LED的半球形灯头高度、引脚伸出长度都按照实物尺寸还原，中心孔的避让尺寸、边缘安装缺口的位置公差控制在0.1mm以内，能直接用于摄像模组的整机装配干涉检查，在做结构堆叠时，可以直接将该模型导入装配体，核对镜头伸出长度与LED灯头的高度差，避免出现镜头遮挡LED光线、或者灯头突出外壳前盖的问题。板体背面的丝印标识位置也做了对应还原，在做PCB Layout参考时，可以直接对照模型确定元件排布的禁布区，避免后续打样出现元件与结构件干涉的问题。

实际选型使用时需要注意，这类红外LED的峰值波长为850nm，工作时会有轻微的红爆现象，如果需要完全无红爆的隐蔽补光场景，可以替换为940nm波长的同规格LED，安装孔位与板体尺寸完全通用，不需要修改结构设计。板体的基材采用常规FR-4玻纤板，工作温度范围覆盖-20℃到60℃，能满足多数户外民用监控设备的工作环境要求，在做防水型摄像头设计时，只需要在灯板前方加装一块透光率90%以上的亚克力滤光片，就能实现IP66级别的前端防水，不需要额外调整灯板的安装位置。
