多槽矿用浮选设备结构三维设计

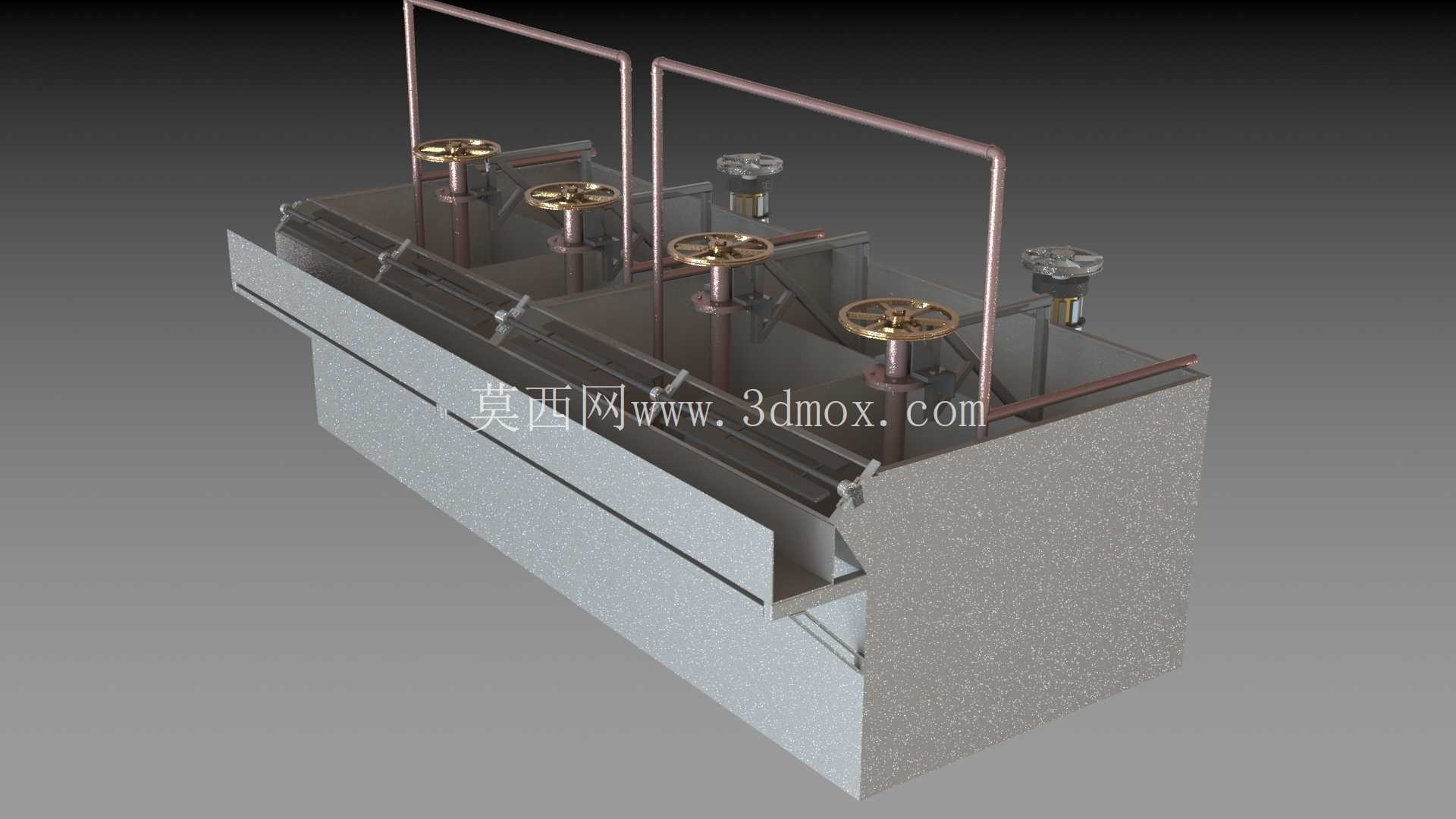

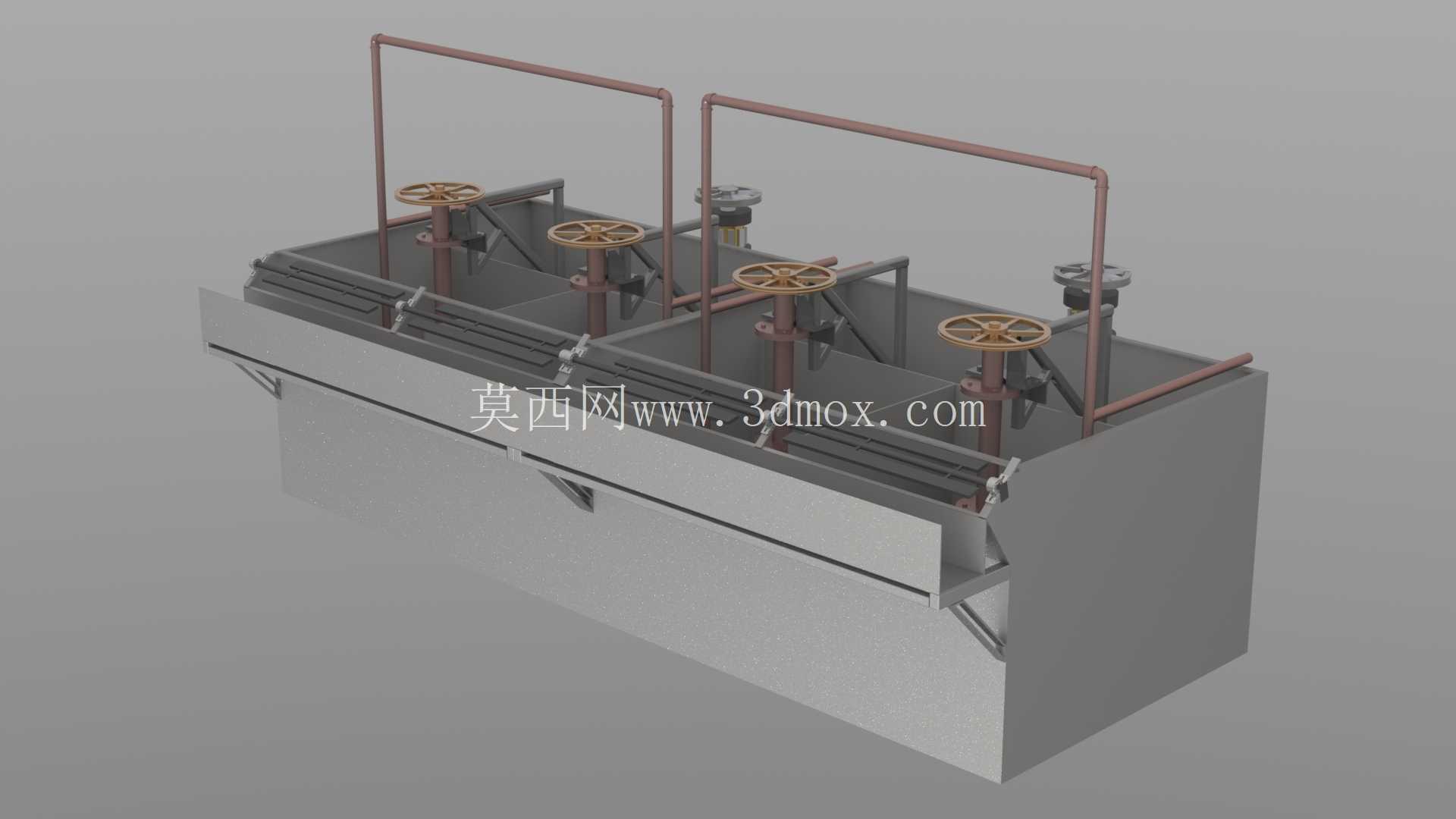

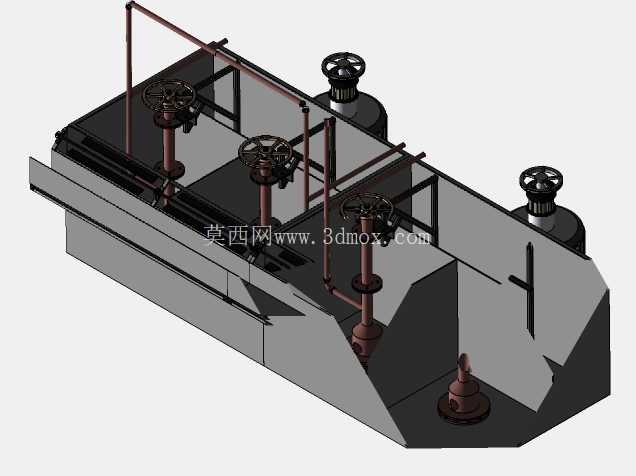

在有色金属、黑色金属及非金属矿物的选别作业线中，多槽浮选设备是衔接磨矿工序与精矿浓缩工序的核心分选单元，其结构设计合理性直接决定矿化气泡的携带效率、不同品位矿物的分离精度，以及整条选矿生产线的连续运转稳定性。这套三维结构完整还原了工业现场常用的多槽串联式浮选机的全部装配细节，从槽体的分仓布局到搅拌机构的安装定位，从充气管路的走向排布到调节手轮的操作空间预留，均按照实际选矿厂的设备安装尺寸做了等比例还原，可直接用于选矿工艺的布局仿真、新员工的设备结构培训，以及同类型设备改型设计的参考基准。

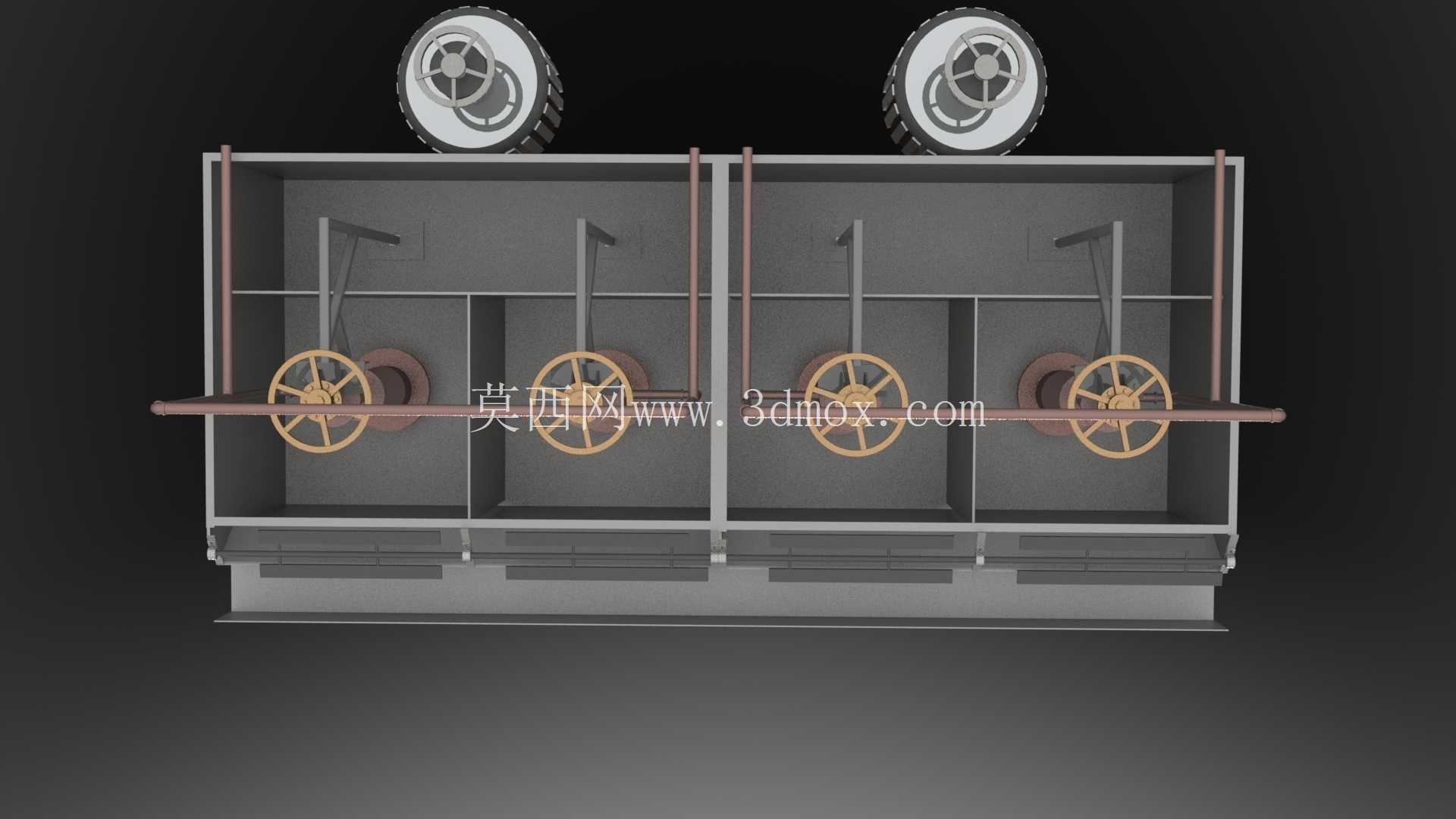

从实际作业场景来看，这类浮选设备通常布置在磨矿分级工序之后，磨矿作业产出的、达到单体解离度要求的矿浆从首槽给入，依次流经各串联浮选槽，在每一个槽体内完成矿粒与气泡的碰撞、附着、升浮过程，最终携带目标矿物的泡沫层从槽体侧边的溢流堰刮出，进入后续精矿处理环节，未附着的矿粒则随矿浆流进入下一槽继续分选，尾矿从末槽的排矿口排出。这套模型在槽体设计上采用了整体焊接式的长槽分仓结构，相邻槽体之间设置可调节高度的闸板，能够根据不同矿物的浮选工艺要求，灵活调整各槽的液位高度，适配不同给矿浓度、不同处理量下的作业需求，槽体内壁预留了耐磨衬板的安装厚度，建模时已经考虑了现场衬板更换的操作空间，避免后期维护时出现结构干涉。

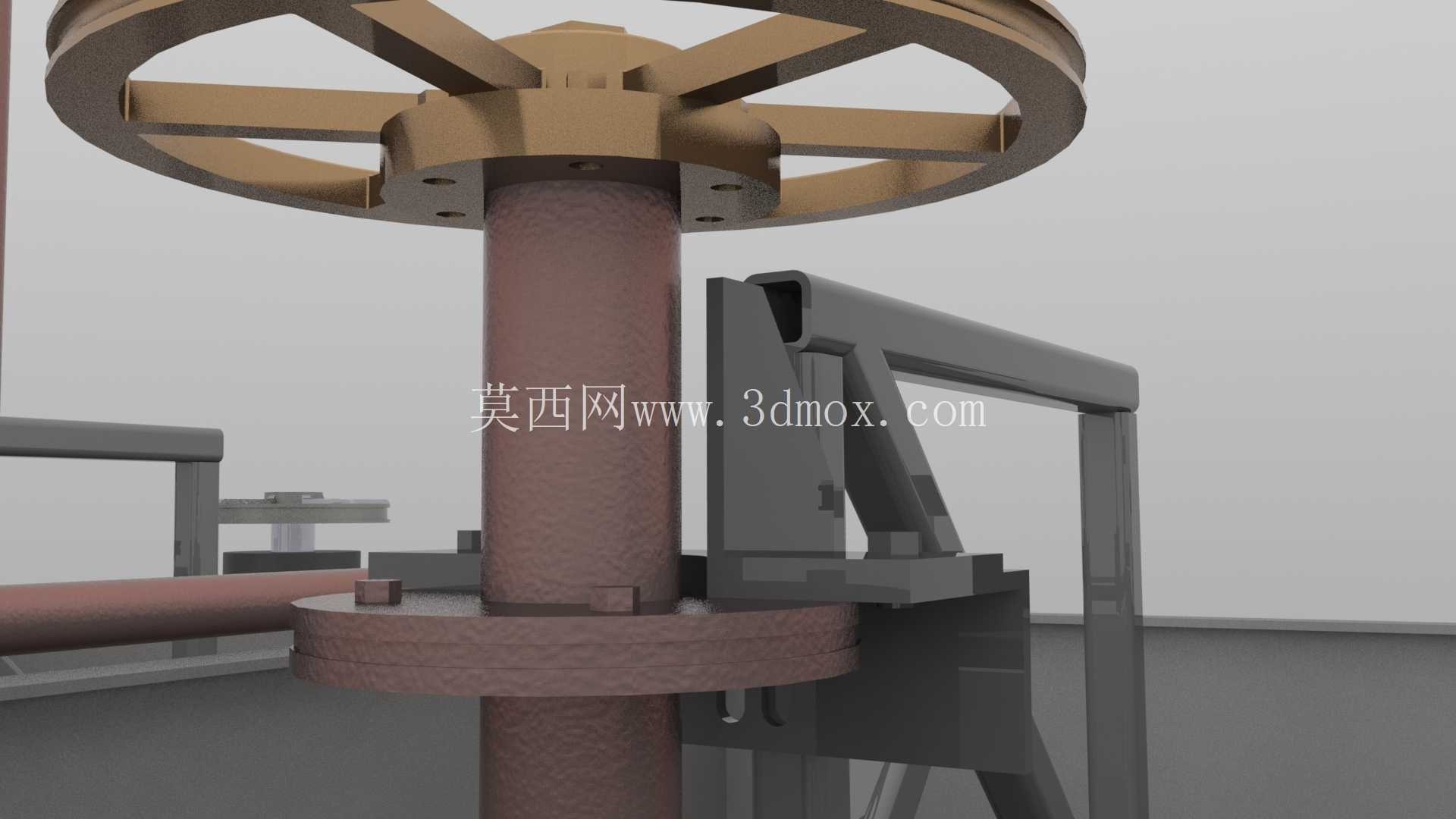

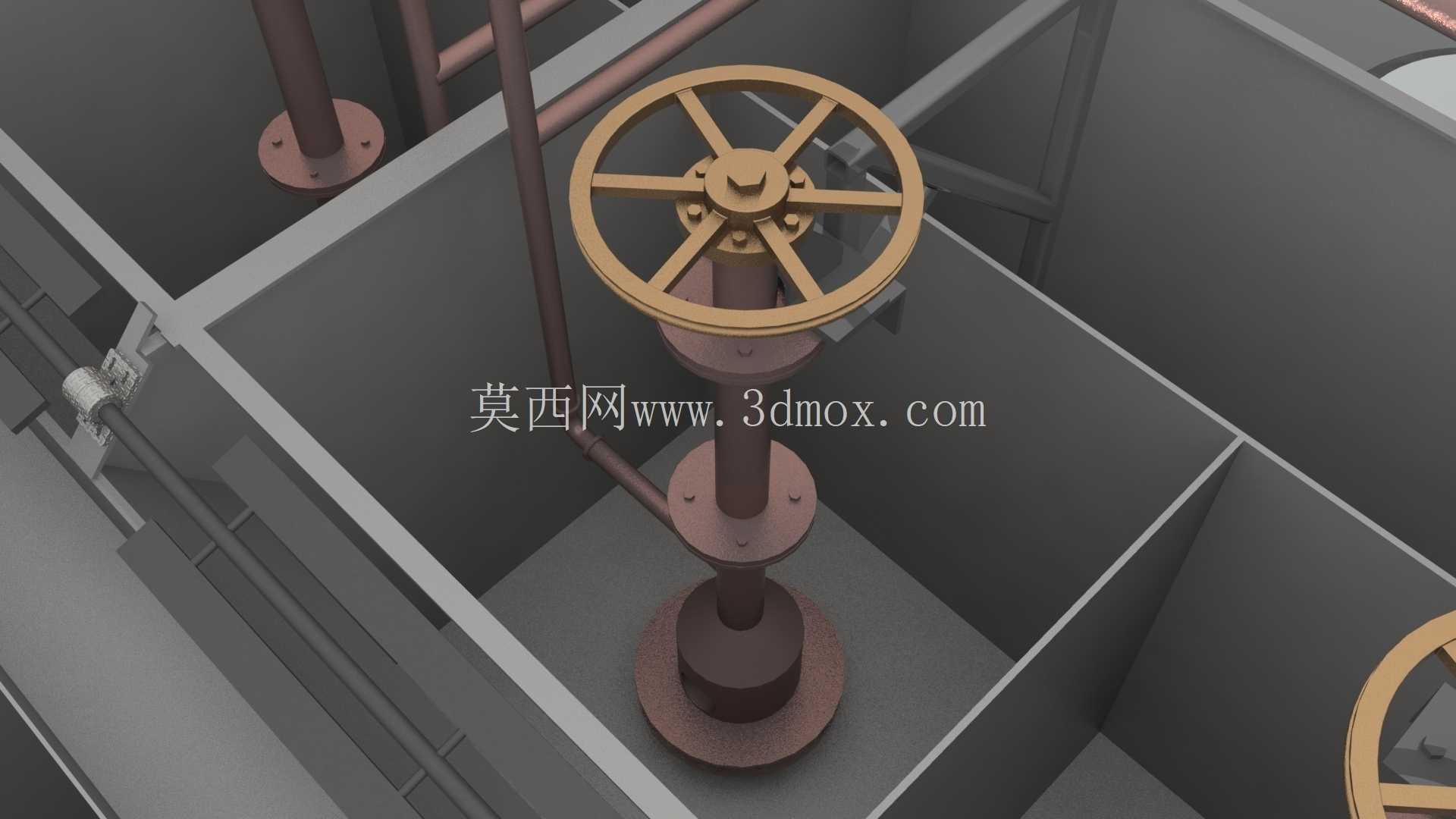

设备的核心功能部件集中在槽体上部的搅拌与充气区域，每一个浮选槽对应配置一套独立的搅拌机构，搅拌轴的安装垂直度、叶轮与定子的配合间隙，在模型中都按照实际装配公差做了结构约束，能够直观呈现叶轮旋转时矿浆的循环路径——矿浆从槽体下部被叶轮抽吸，与从空心主轴进入的低压空气充分混合后，沿定子导向叶片向四周均匀弥散，形成大小合适的气泡群，为矿粒附着提供足够的气液界面。模型中顶部的铜质管路为充气总管的分支管路，每一路支管都对应一个槽体的进气口，支管上设置的调节手轮可以独立调整单槽的充气量，适配粗选、扫选、精选不同作业段的充气强度要求，手轮的安装高度距离操作平台的尺寸符合人体工程学要求，现场操作人员站在操作走道上即可完成气量调节，不需要额外登高作业。

从安装边界来看，这套浮选设备的整体底座采用水平安装基准设计，槽体底部设置了多个地脚螺栓安装位，建模时已经预留了二次灌浆层的厚度空间，设备安装时需要保证槽体上沿的水平度误差控制在允许范围内，避免各槽液位出现偏差导致泡沫层厚度不均。设备两侧预留的操作走道宽度满足日常巡检、设备维护的通行要求，搅拌机构的上部吊装空间也在模型中做了体现，后期更换叶轮、定子等易损件时，不需要额外拆除周边的管路结构，可直接通过车间上方的起重设备完成部件吊装。槽体末端的排矿机构采用可调节开度的闸阀结构，能够根据矿浆流量灵活调整排矿速度，保证各槽液位的稳定，避免出现矿浆满溢或者液位过低导致的充气效率下降问题。

在设计思路上，这套结构充分考虑了选矿现场的恶劣作业环境，所有外露的转动部件都设置了防护结构，避免矿浆飞溅进入轴承部位造成磨损，管路的排布尽量减少直角弯头，降低充气过程中的压力损失，同时管路的安装位置避开了操作人员的常规行走路线，减少磕碰风险。多槽串联的布局方式能够让矿浆在设备内完成多次分选，不需要额外配置多台单槽设备串联，减少了设备占地面积，也降低了矿浆在槽间流转的管路损耗，对于中小型选矿厂的生产线布局来说，这种结构的浮选设备能够在有限的厂房空间内实现更高的处理量，同时兼顾不同矿物的分选工艺调整需求，不需要对设备主体结构做大幅改动，仅通过调整充气量、液位高度、搅拌转速即可适配不同的矿石性质。
