四自由度桌面级小型机械臂结构设计

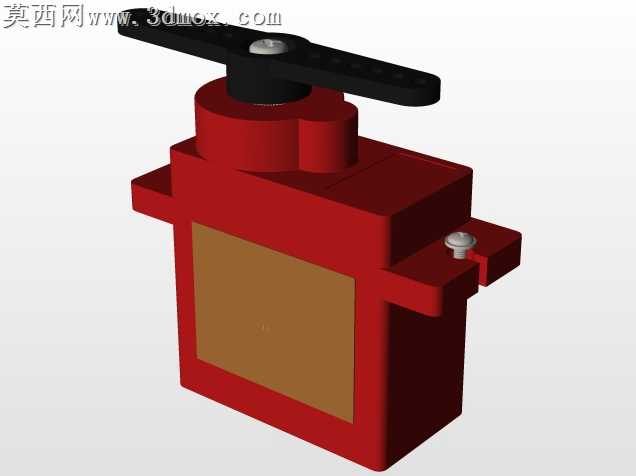

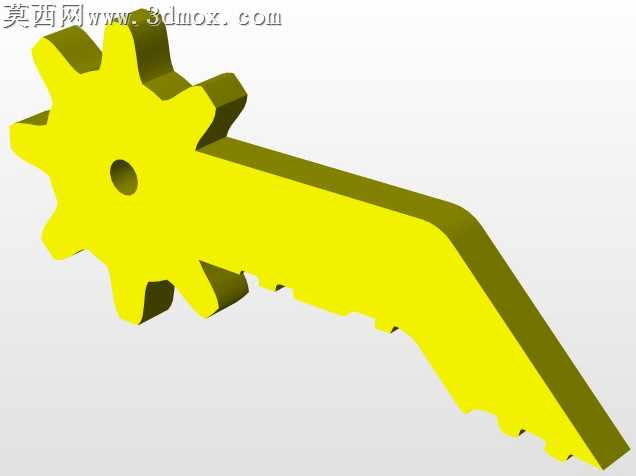

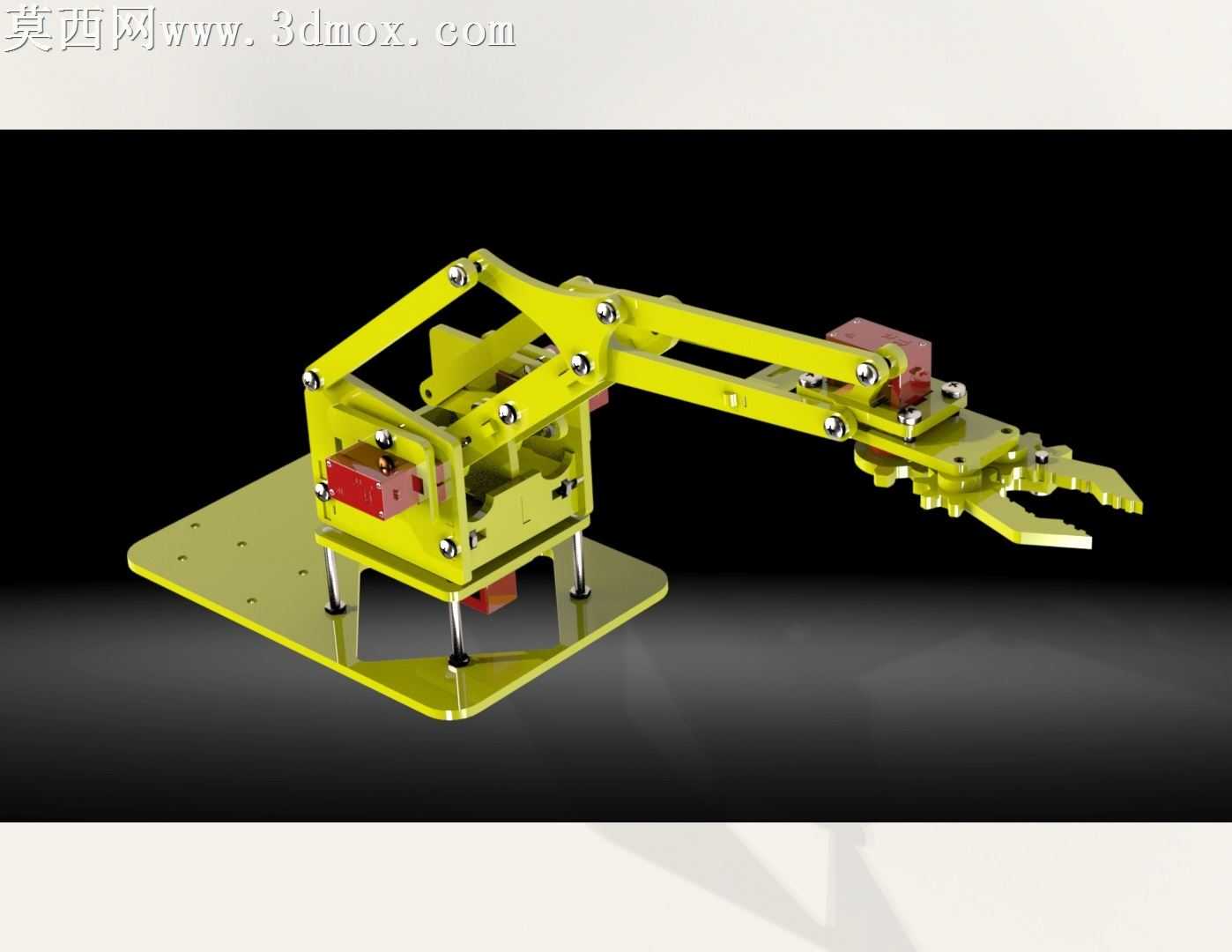

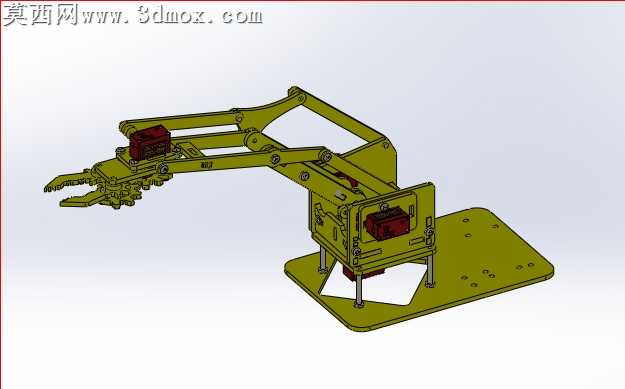

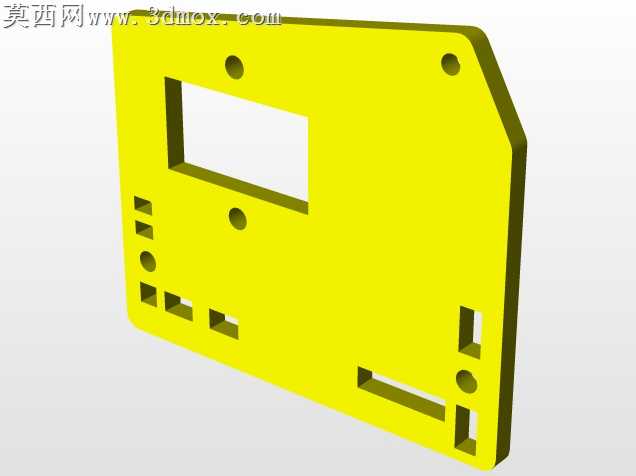

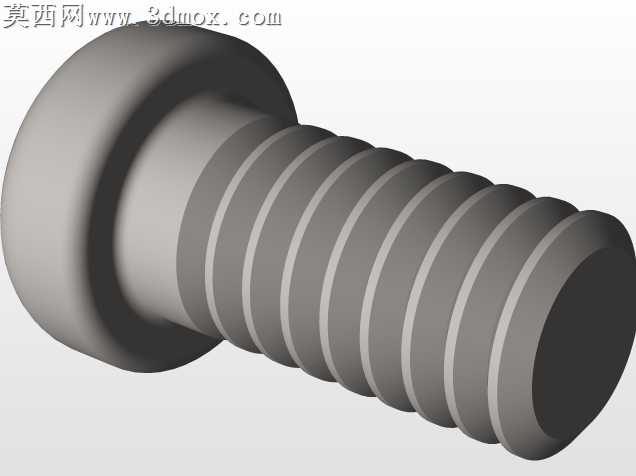

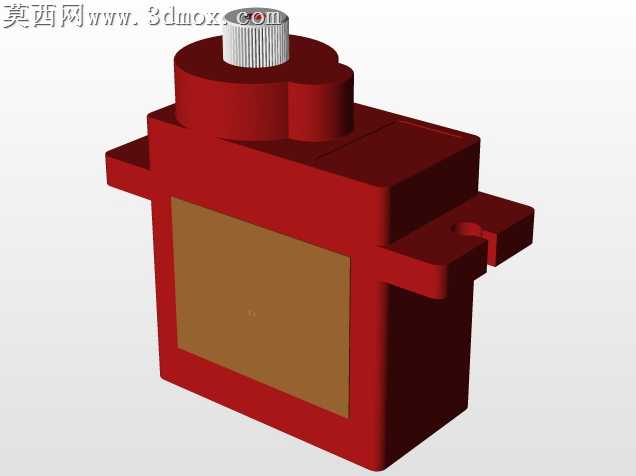

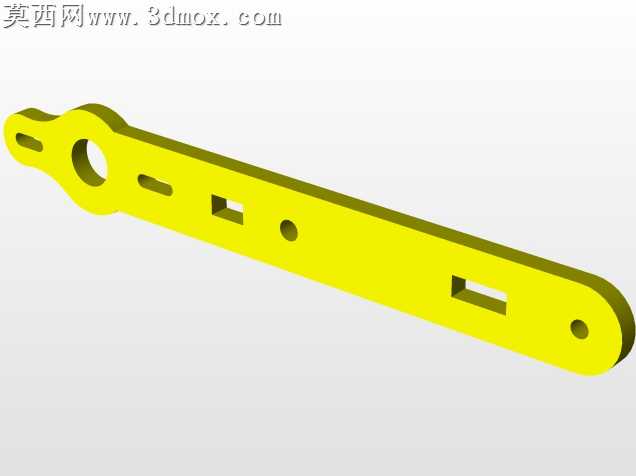

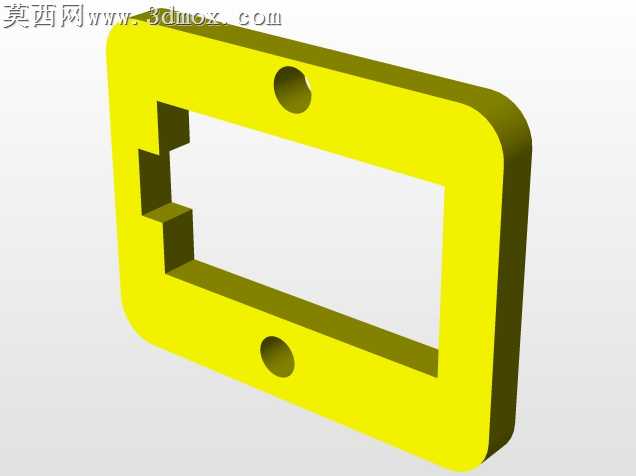

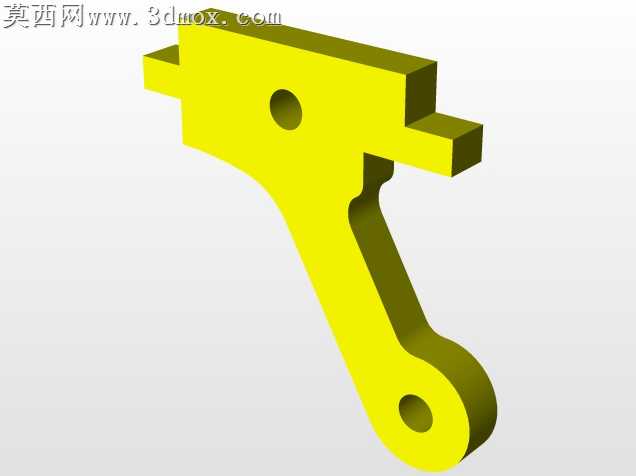

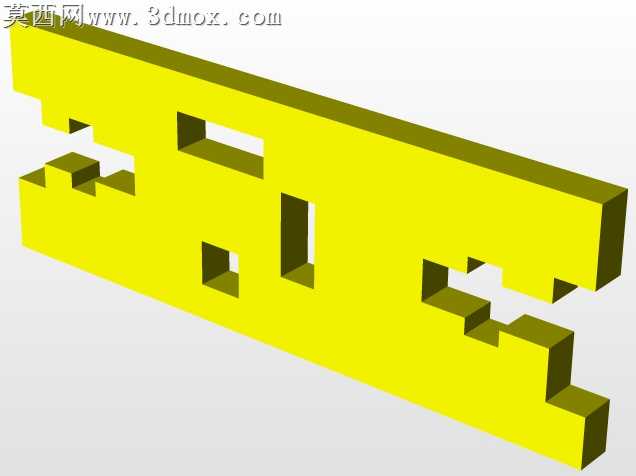

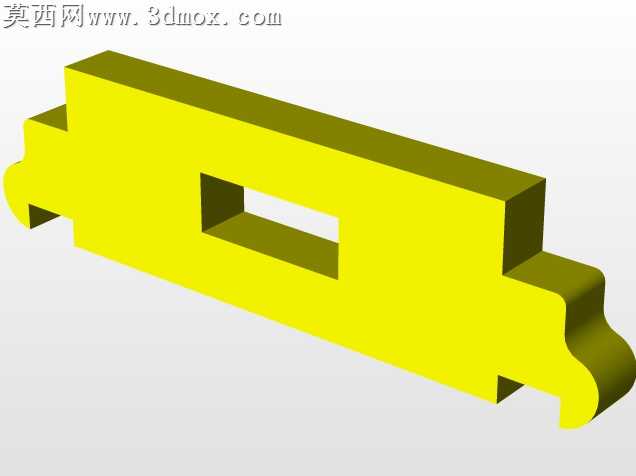

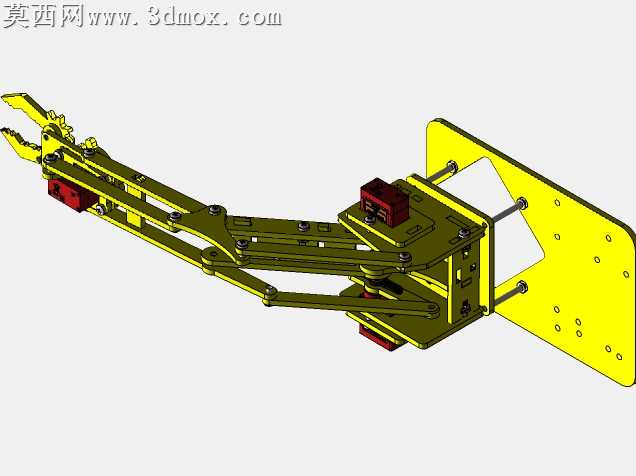

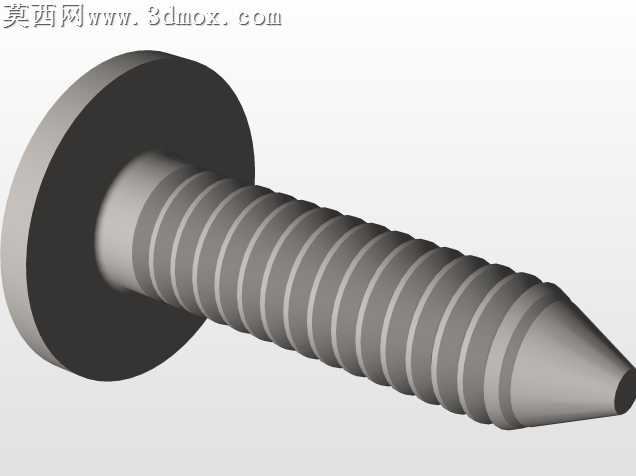

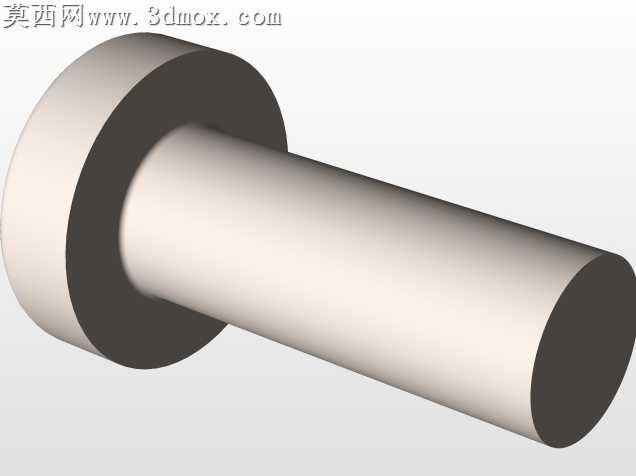

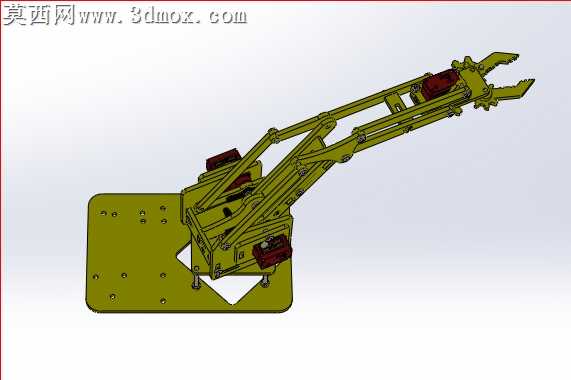

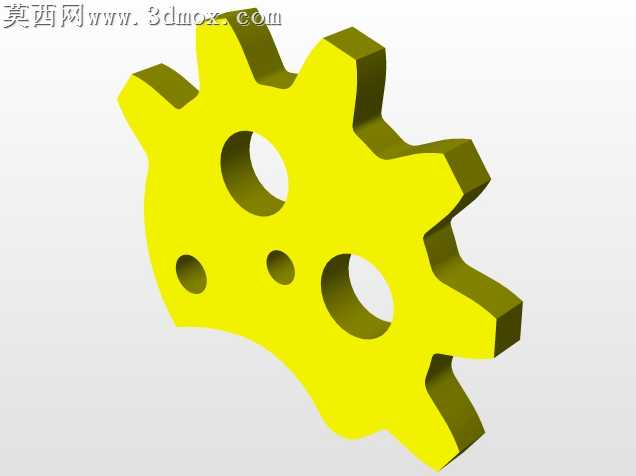

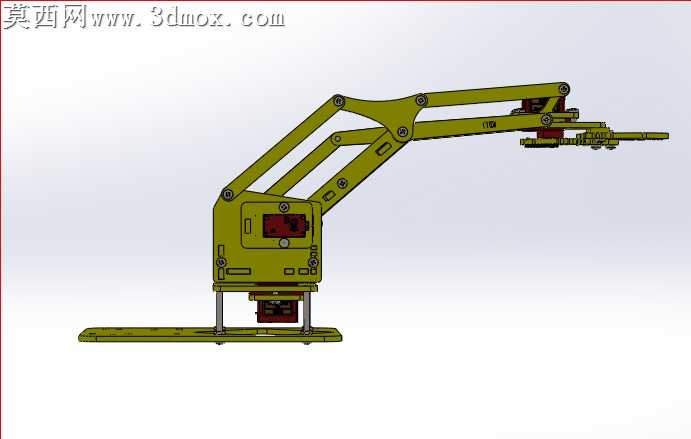

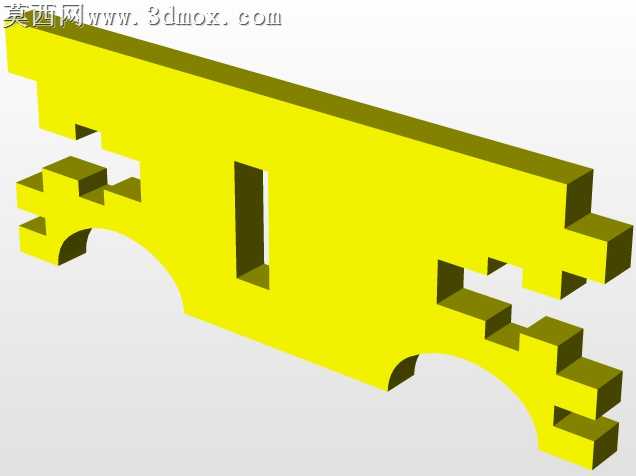

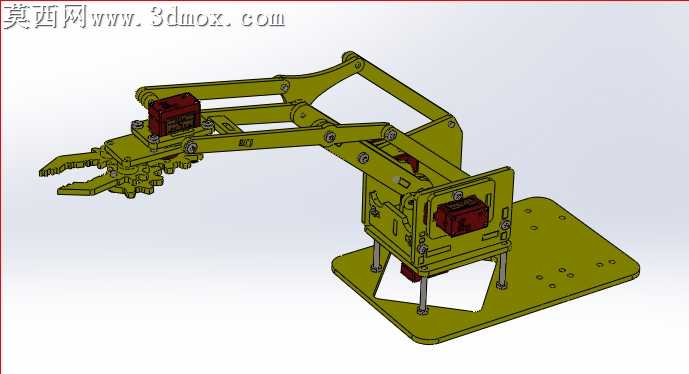

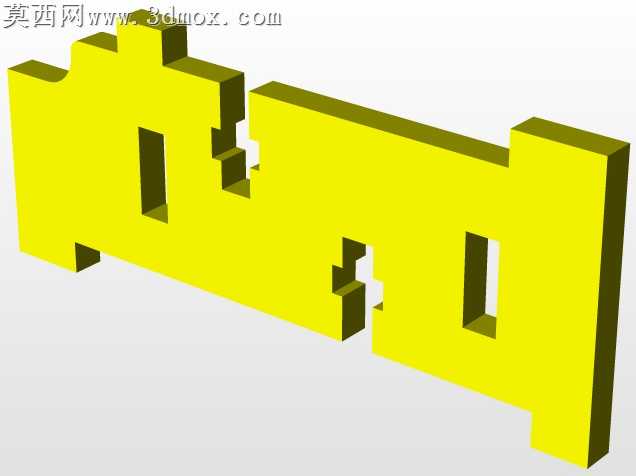

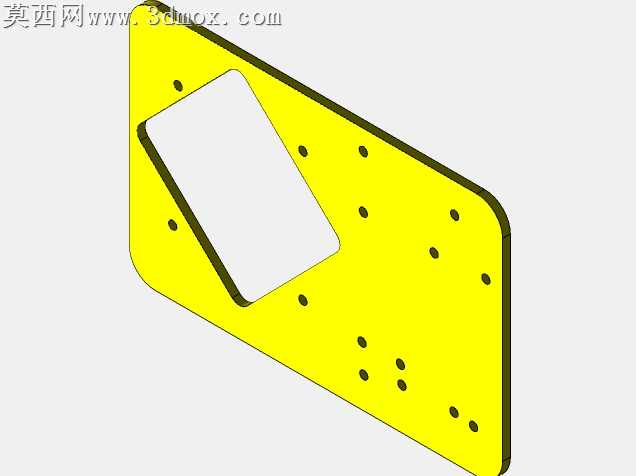

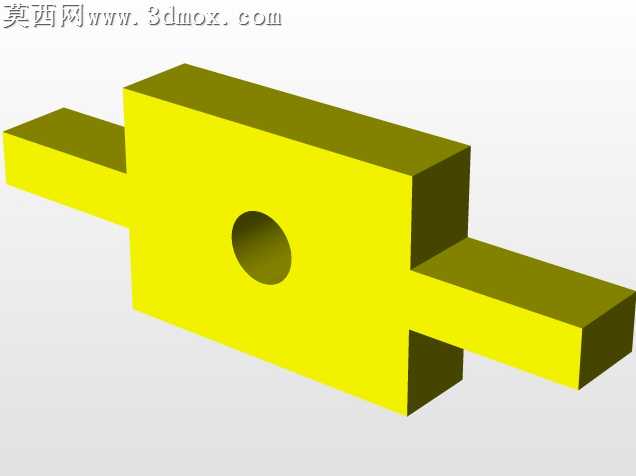

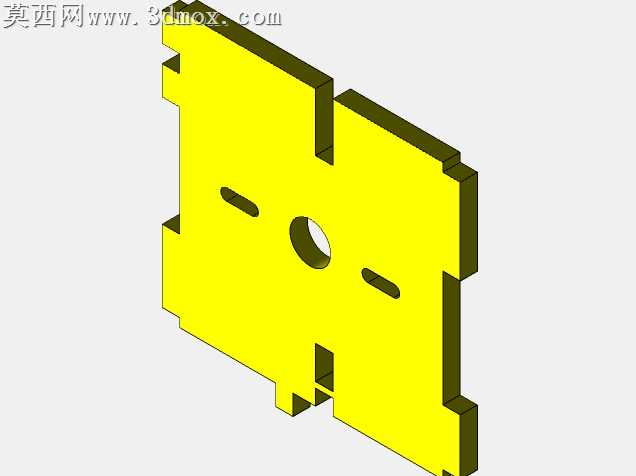

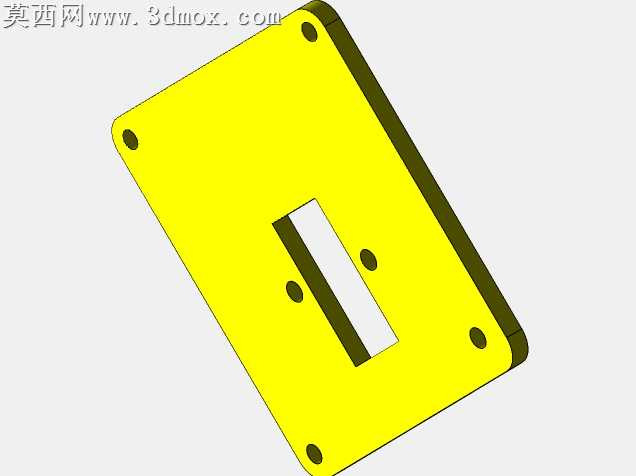

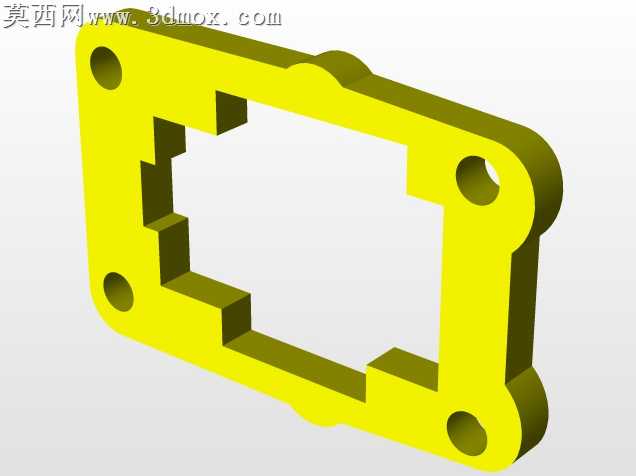

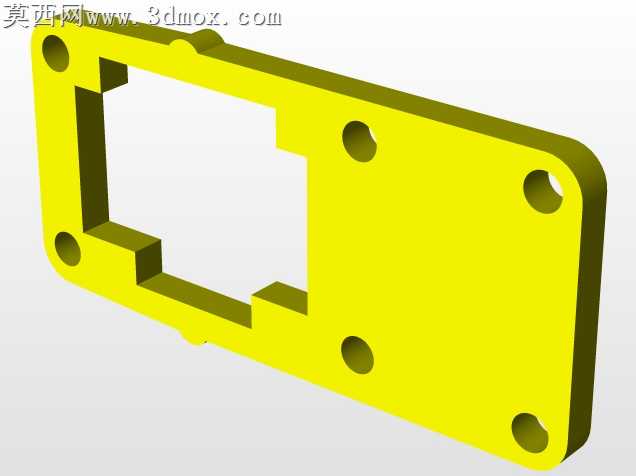

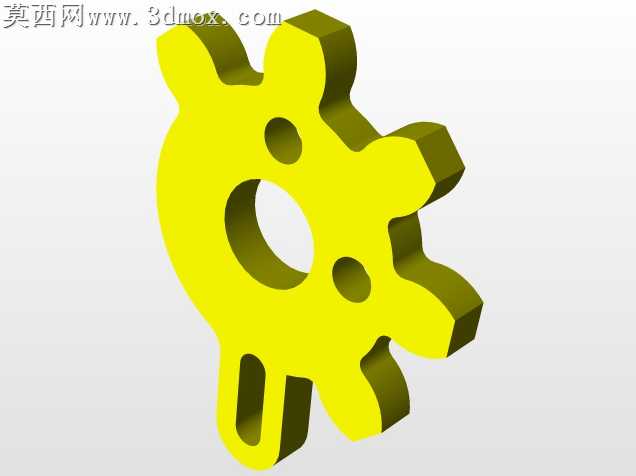

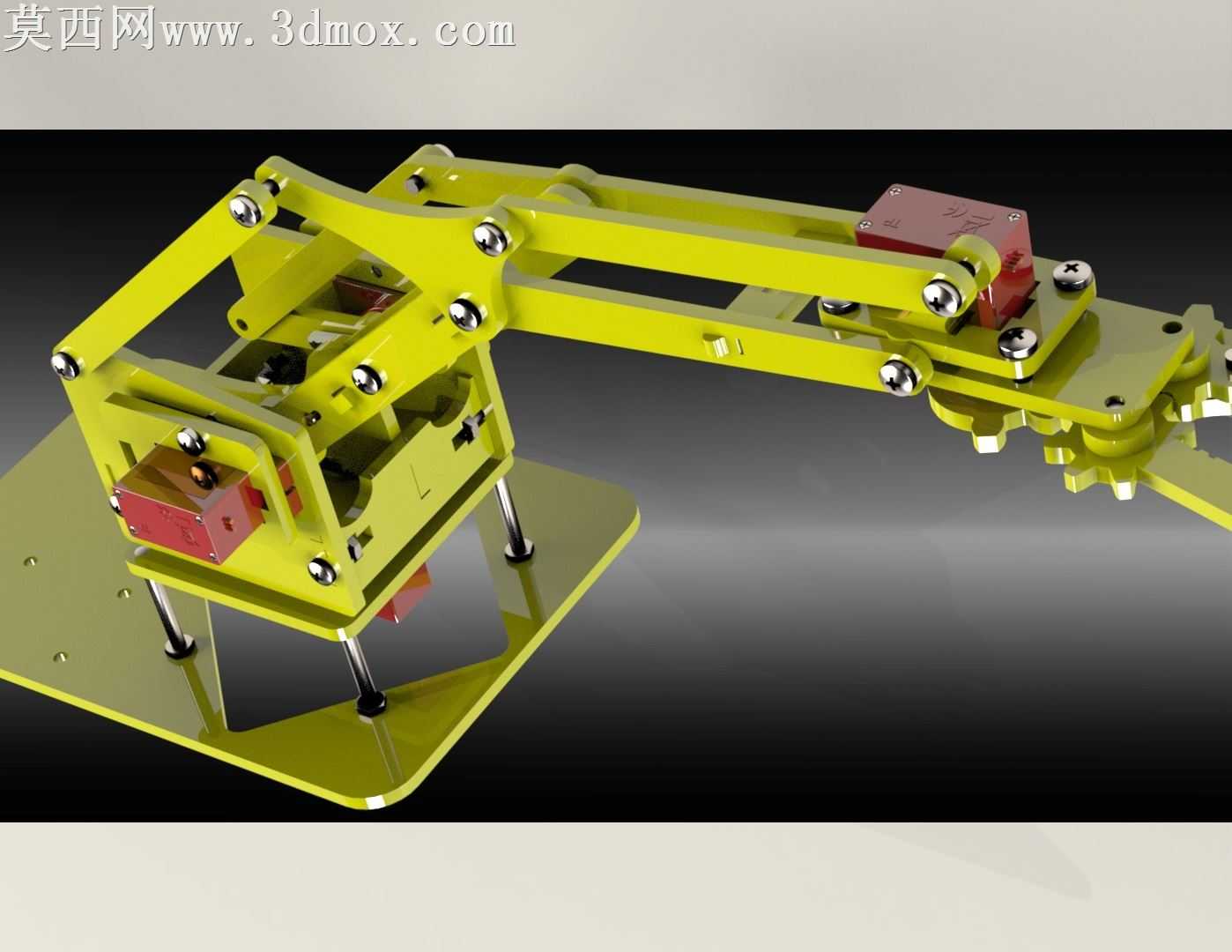

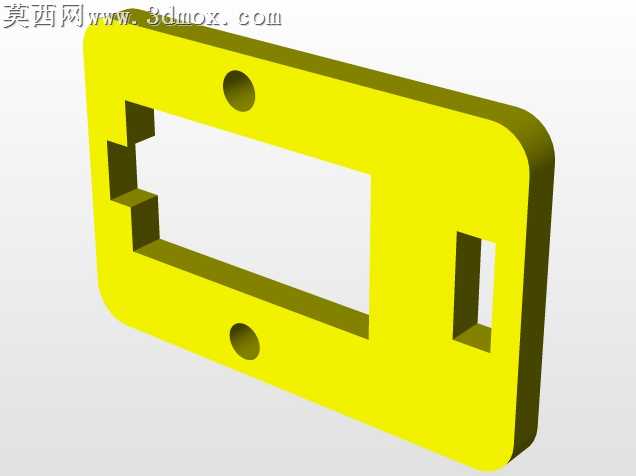

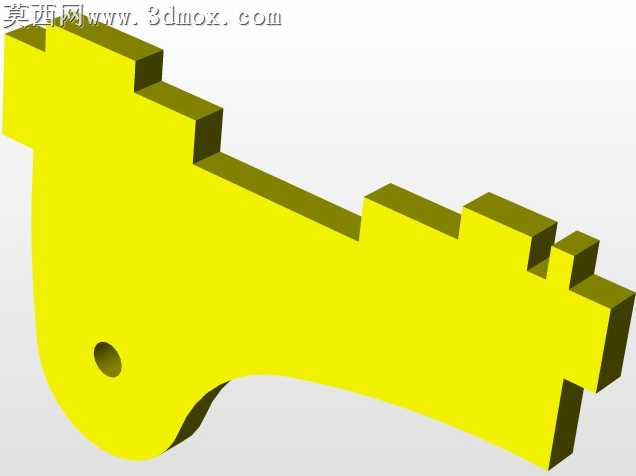

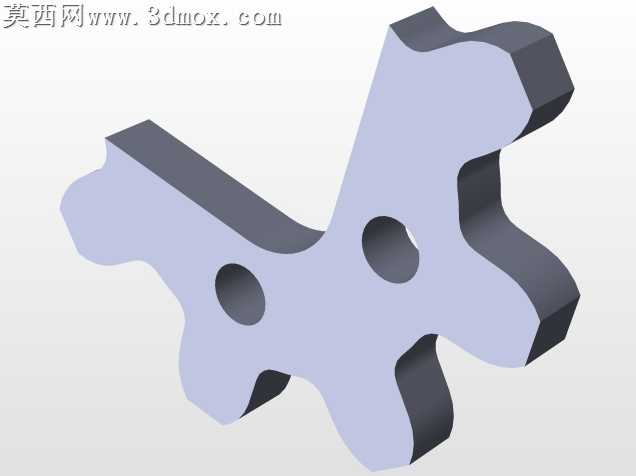

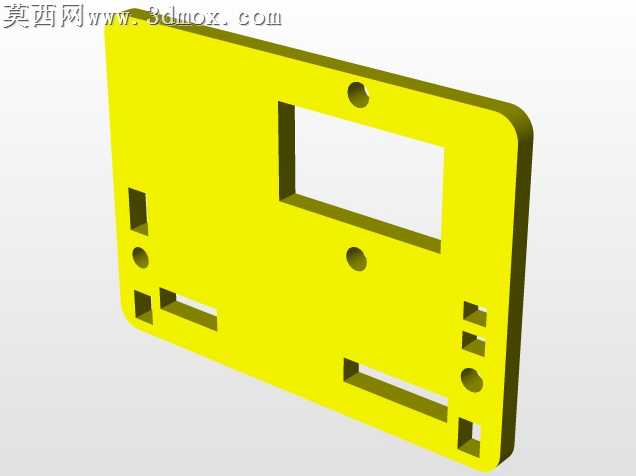

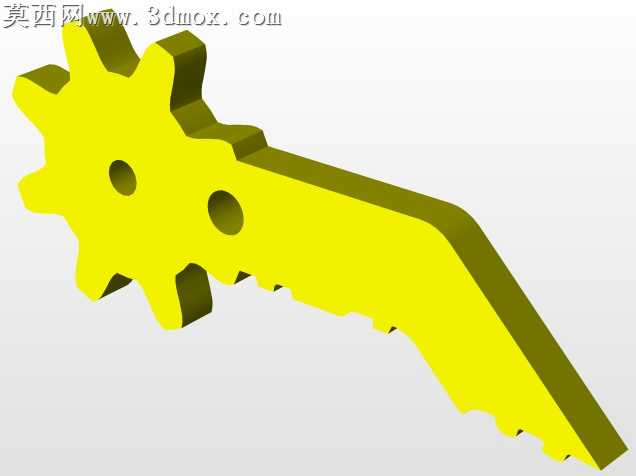

本作品为四自由度桌面级机械臂三维建模设计，整体采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械加工装配公差要求，对每一处连接孔位、铰接转轴、紧固件安装位都做了精准的尺寸匹配，确保模型可直接导出工程图用于实物加工制作。模型整体采用模块化设计思路，从下至上分为固定底座、腰部回转机构、大臂抬升连杆组、小臂伸缩传动结构、末端夹爪执行单元五个核心部分，各模块之间通过标准螺栓铰接，既保证了运动过程的结构稳定性，也方便后续的拆装维护与零件替换。材质设置上，主体结构件统一赋予阳极氧化亮黄色金属材质，模拟铝合金钣金加工后的表面质感，舵机安装位、夹爪接触块部分赋予红色工程塑料材质，金属铰接轴、支撑立柱赋予抛光不锈钢材质，底座安装板做了细微的拉丝纹理处理，不同材质的粗糙度、反光度参数经过反复调试，搭配场景内的柔和打光完成渲染输出，能够清晰呈现机械臂的结构层次与零件细节。结构设计上采用了多组平行连杆传动机构，大臂与小臂的抬升动作通过连杆联动实现，无需额外增加过长的传动路径，有效缩减了机械臂整体的自重与体积，腰部回转结构预留了标准舵机安装位，可直接适配市面常见的标准数字舵机实现回转驱动，末端夹爪采用齿轮啮合式开合结构，夹爪指端做了锯齿形防滑纹理设计，能够稳定夹持不同形状的小型工件，夹爪开合角度通过舵机行程可灵活调节，适配不同尺寸的物件抓取需求。建模过程中对所有运动副做了初步的运动干涉校验，确保四个自由度在全行程运动范围内不会出现零件碰撞、结构卡滞的问题，各运动关节的活动范围经过合理限位，既满足桌面场景下的常规抓取搬运作业需求，也避免了超程运动导致的结构损坏。整体模型结构紧凑，零件拆分合理，没有冗余的设计结构，既可以作为教学演示用的机械结构案例，也可以作为小型桌面自动化作业机械臂的设计原型，后续可根据实际使用需求拓展传感器安装位、末端执行器快换结构等功能模块。
