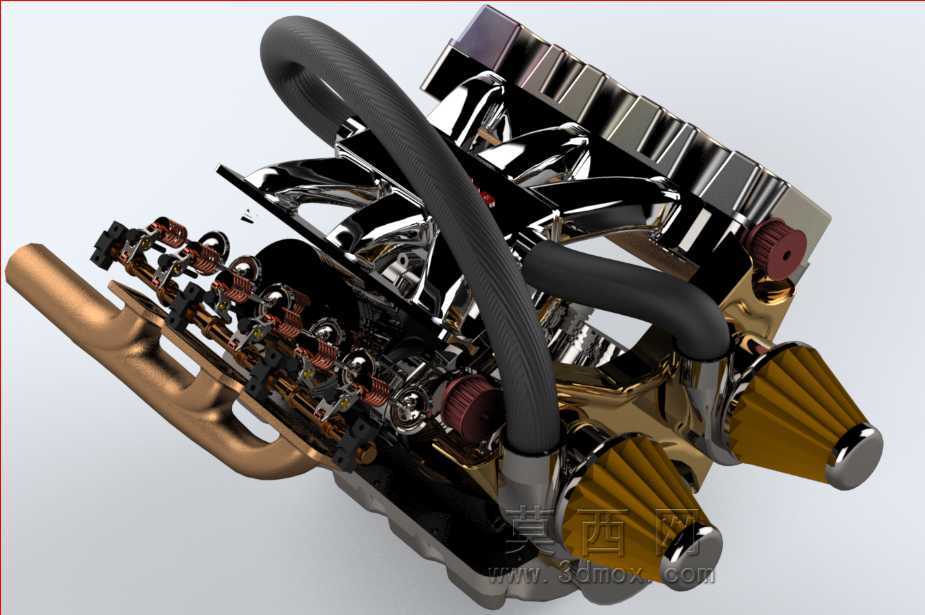

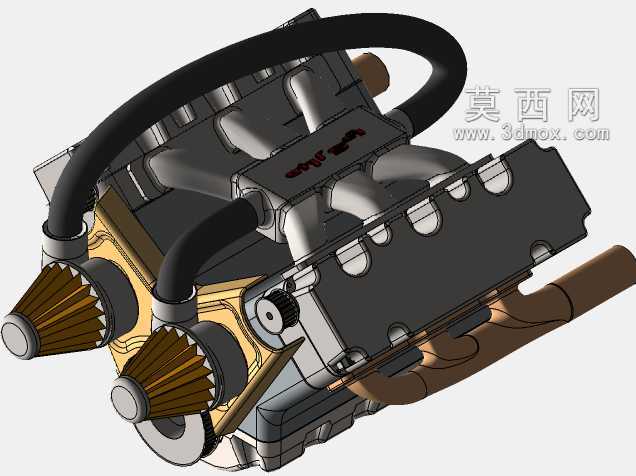

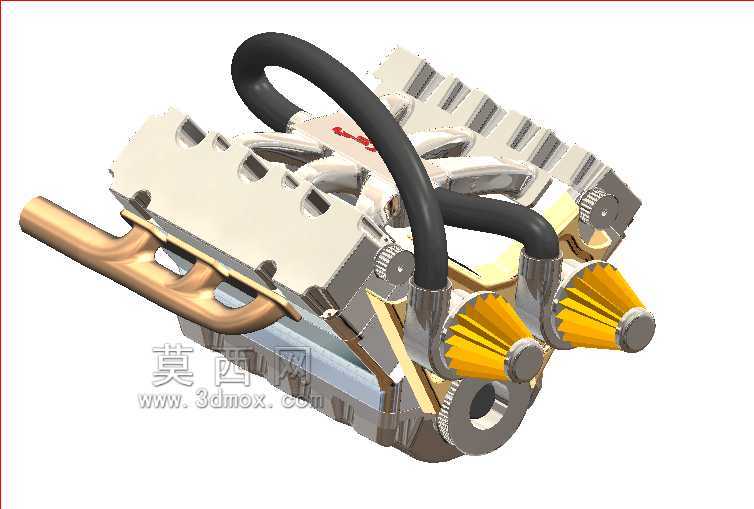

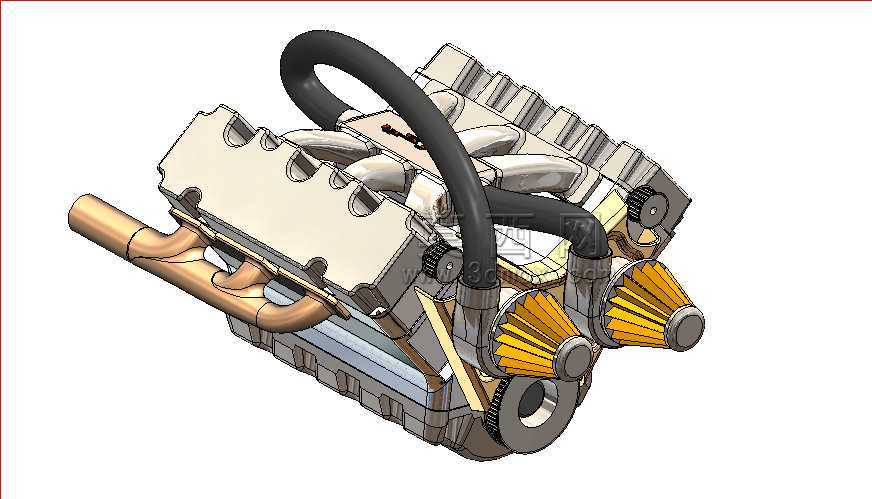

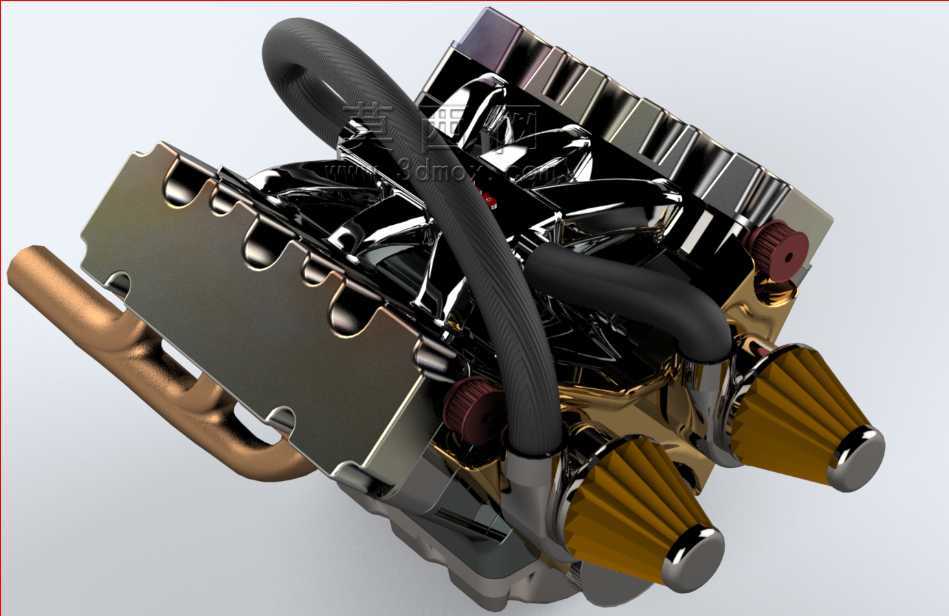

这套动力结构采用V型多缸排布逻辑,核心围绕高转速区间的动力输出平顺性做结构优化,区别于直列缸体的狭长布局,V型夹角的缸体排布能有效压缩整机纵向安装尺寸,适配前置后驱、中置跑车等多种机舱布局场景,在乘用车、高性能改装车、小型轻量化赛事车辆的动力匹配场景中都能见到同类结构的应用。从实际使用维度看,这套结构承担着燃油化学能到机械旋转动能的转换职责,活塞组件在缸套内完成往复直线运动,通过曲柄连杆机构将直线作用力转换为曲轴的旋转扭矩,最终通过输出端连接传动系统驱动车辆行驶;两侧缸盖集成的进排气道配合独立的排气歧管结构,能精准控制各缸的进排气时序,降低排气干涉带来的动力损耗,外露的锥形排气尾段结构也兼顾了排气顺畅度与视觉辨识度。
设计过程中首先要平衡的是缸体夹角的角度选择,夹角过小会抵消V型布局的尺寸优势,夹角过大则会增加整机宽度,挤占机舱内转向机构、冷却系统、电气线束的布置空间,这套结构选取的夹角参数兼顾了整机宽度控制与各缸点火间隔的均匀性,能让曲轴运转时的一阶、二阶振动得到有效抵消,减少额外的平衡轴配置,降低整机自重。进气管路的弧形走向是经过流道仿真优化的结果,大曲率的圆滑过渡能减少进气紊流,让各缸的进气量分配更均匀,避免出现单缸空燃比偏差导致的动力输出波动;排气歧管的等长设计思路,能让各缸排出的高温废气在汇聚段形成有序的脉冲效应,提升排气抽吸效率,尤其在高转速工况下能有效降低泵气损失,提升动力响应速度。从安装边界来看,

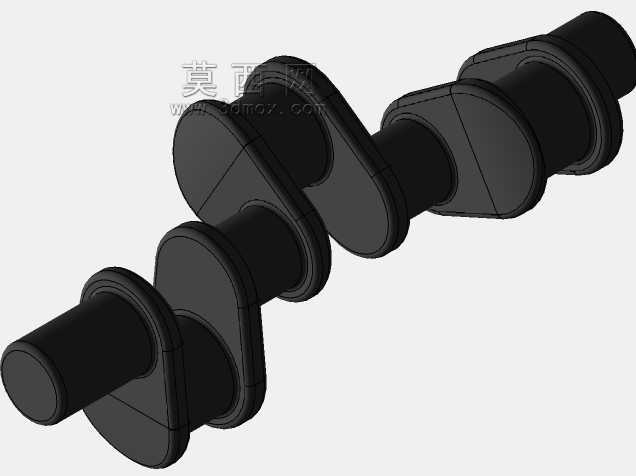

整机的悬置点位分布在缸体两侧下部与变速箱连接端的下部,三个核心悬置点的位置经过重心匹配设计,能将运转时的振动传递路径做最优规划,避免振动直接传递到车架引发座舱共振;前端轮系的布置预留了发电机、空调压缩机、水泵等附件的安装位,各附件的轮系包角经过计算,能保证皮带传动的摩擦力足够,避免高转速下出现皮带打滑、附件丢转的问题。活塞连杆组的配合间隙是设计中的核心细节,活塞裙部的型线设计考虑了热膨胀量的差异,冷态装配间隙与热态工作间隙的差值控制在合理区间,既能避免冷启动时的活塞敲缸异响,也能防止热态下活塞膨胀卡滞在缸套内;曲轴的油道设计采用斜向钻孔工艺,能让压力机油持续输送到连杆轴颈与主轴颈的摩擦面,形成稳定的油膜承载,
保证高负荷运转下的摩擦副润滑可靠性。缸盖部分的冷却水道采用分层布置逻辑,上层水道优先冷却燃烧室顶部与火花塞周边区域,下层水道兼顾缸筒上部的散热,能让整个缸体的温度场分布更均匀,避免出现局部热应力集中导致的缸盖变形、冲缸垫等故障;气门机构的布置采用顶置凸轮轴结构,缩短了气门传动链的长度,能让气门开闭的响应速度更快,适配高转速下的配气正时控制需求。这套结构的油底壳采用浅型腔体设计,配合挡油板结构,能在车辆激烈驾驶、大角度过弯时避免机油出现大幅晃动,保证机油泵的吸油口始终浸没在机油液面下,避免出现机油压力不足导致的运动副干磨问题,适配性能取向车辆的驾驶场景需求。
