简易气动急救呼吸辅助装置结构设计

　　这套机械通气装置的设计初衷，是面向应急医疗场景下的基础呼吸支持需求，可在缺乏专业电控呼吸机的临时救治场景中，替代人工手动挤压呼吸球囊，为存在自主呼吸障碍的患者提供稳定的节律性通气支持，适配现场急救、基层医疗点临时救治、灾害救援等缺乏高端医疗设备的使用场景，降低医护人员长时间手动操作的体力消耗，同时保证通气参数的稳定性，避免人工操作力度不均带来的通气不足或气压伤风险。

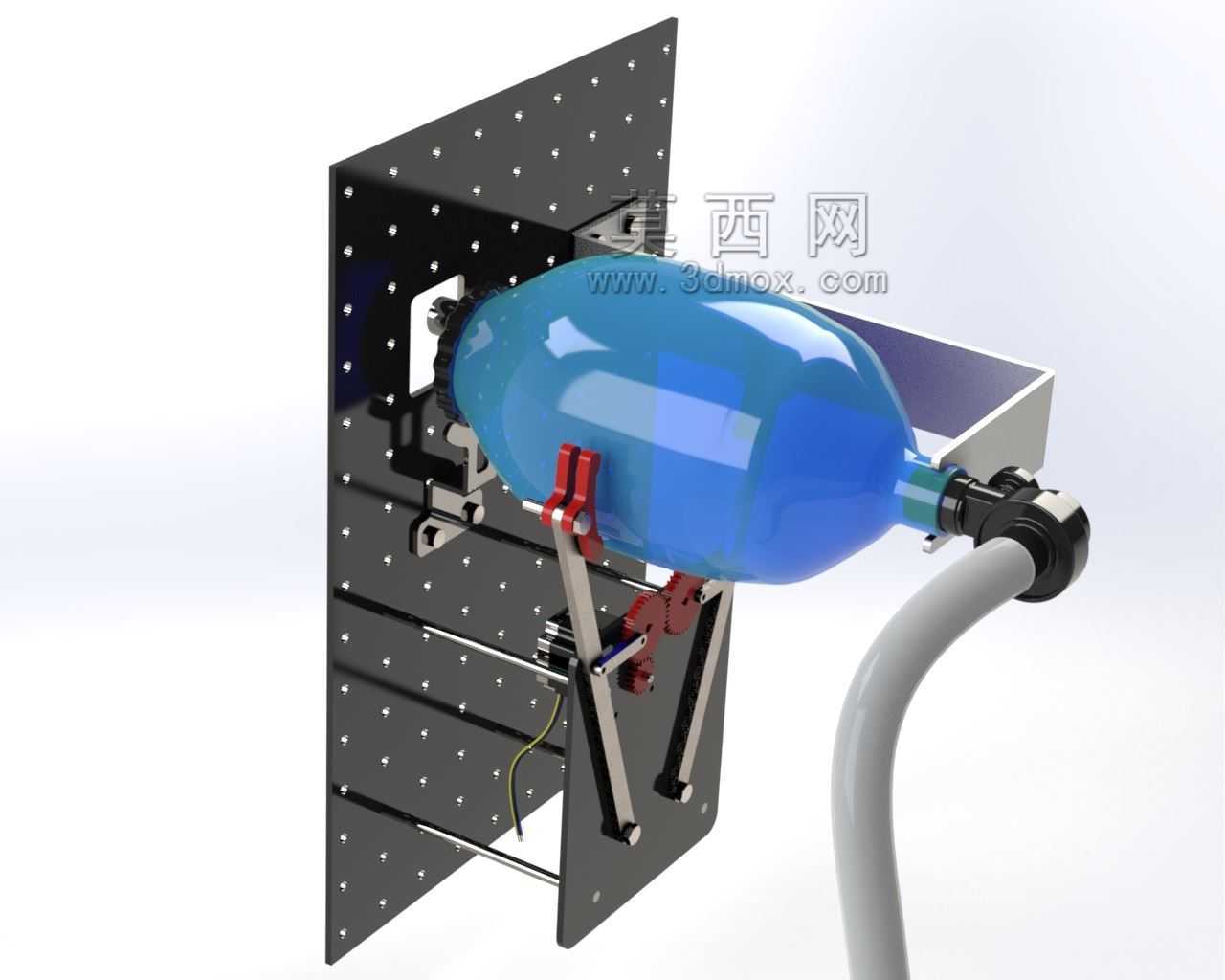

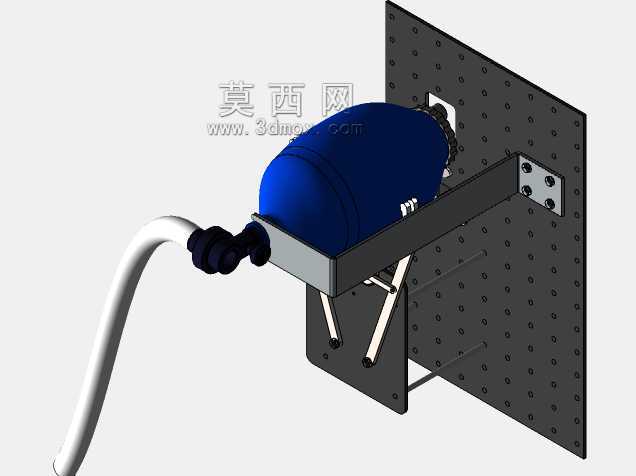

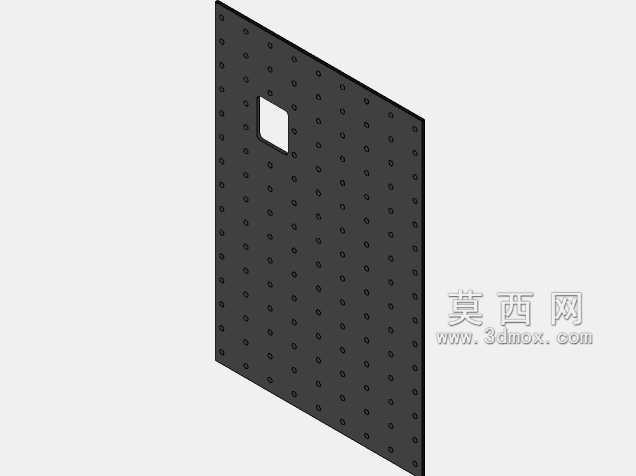

　　从结构设计逻辑来看，整套装置采用模块化安装思路，主体依托带矩阵安装孔的立式背板作为承载基准，这类背板的孔位遵循通用光学平台安装孔距标准，可根据实际使用需求调整各执行部件的安装位置，适配不同规格的一次性呼吸球囊安装，安装边界可覆盖常规成人用、儿童用呼吸球囊的尺寸范围，整体安装完成后横向占用空间不超过400mm，纵向高度可根据安装位置在300mm到500mm区间调整，无需额外定制安装台面，可直接固定在桌面、墙面或者急救推车的立式支架上，适配不同急救场景的场地条件。

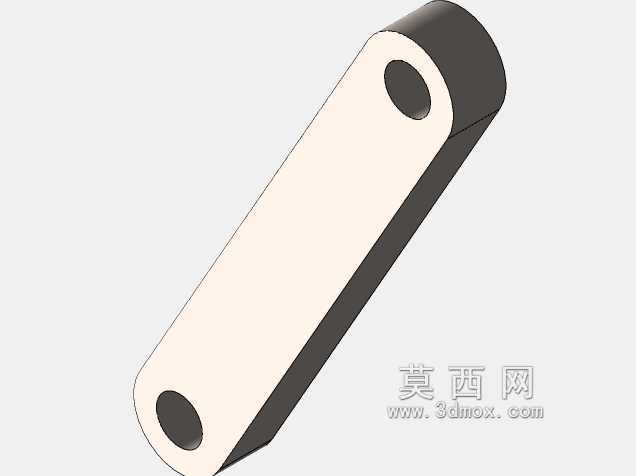

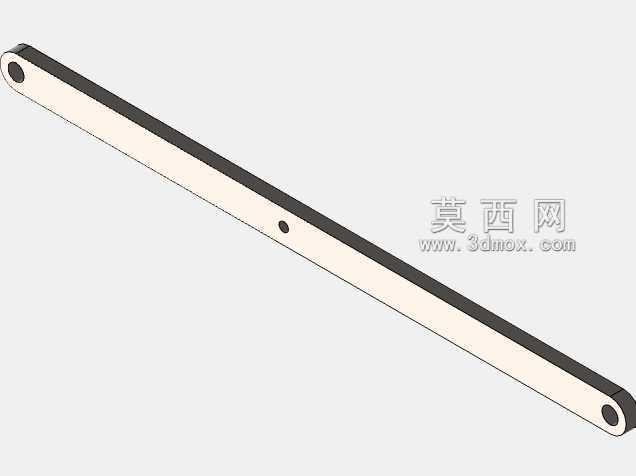

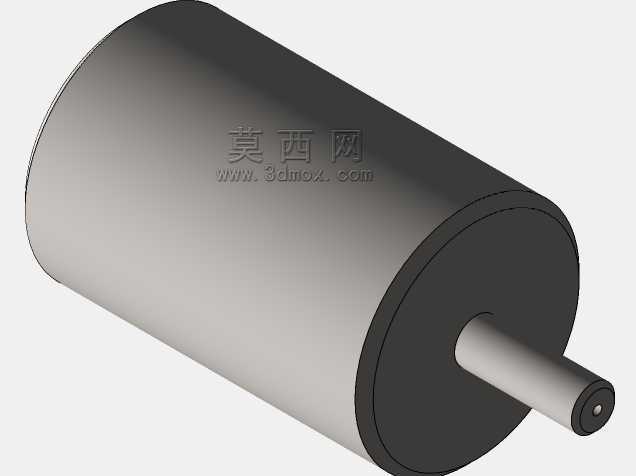

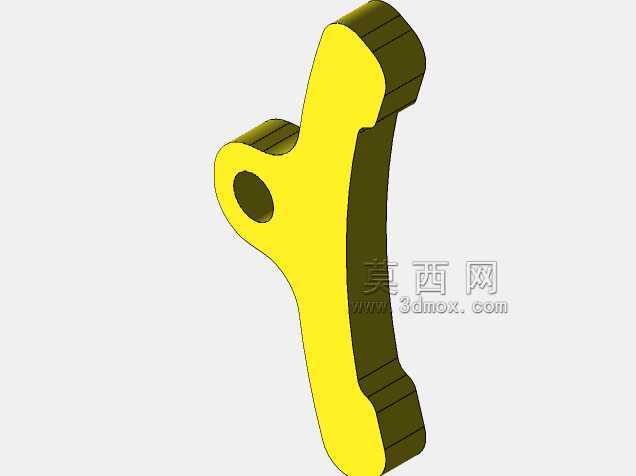

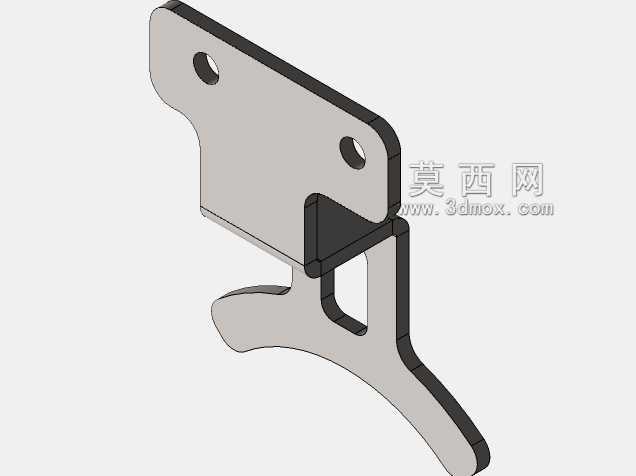

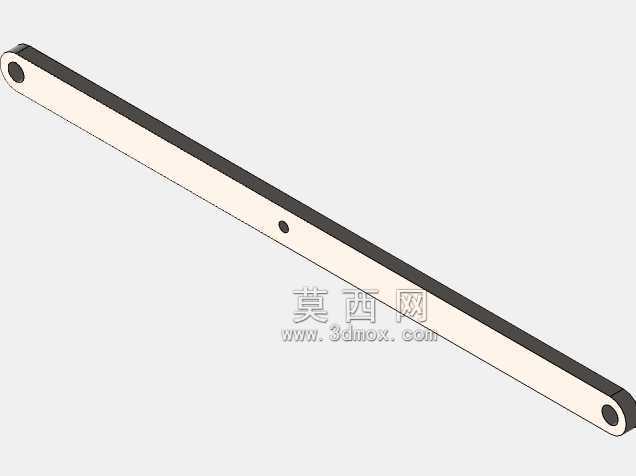

　　执行端采用曲柄连杆结合凸轮压合的结构设计，通过可调速的驱动单元带动连杆做往复运动，进而带动压合臂周期性挤压蓝色呼吸球囊，压合臂的接触位置采用软质包覆设计，避免刚性挤压损坏球囊，同时压合行程可通过调整曲柄的偏心距进行无级调节，以此匹配不同通气量的需求，针对成人、儿童不同的潮气量要求，可快速调整行程范围，无需更换结构零件。球囊的固定端采用快拆式卡扣结构，更换球囊时无需工具即可完成拆装，满足医疗场景下的耗材快速更换需求，避免交叉感染。

　　气路输出端直接对接标准呼吸管路接口，可通用常规的呼吸回路、面罩、气管插管接头，无需额外定制转接头，降低使用中的配件适配成本。装置的驱动部分预留了手动操作冗余，在驱动单元失去动力的情况下，可直接拆下连杆连接销，切换为手动挤压模式，不会因为设备故障中断通气支持，这一设计充分考虑了应急场景下的动力不确定性，提升了装置的可靠性。

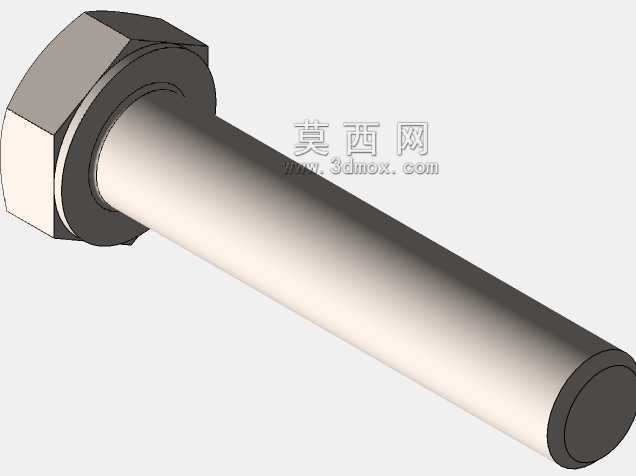

　　从结构细节来看，所有运动铰接点都采用自润滑轴套配合不锈钢销轴，长期往复运动也不会出现卡滞问题，同时铰接位置都设计了防松结构，避免高频运动下的紧固件脱落。背板上的矩阵孔位除了固定执行机构，还可根据使用需求加装固定绑带、管路支架等附件，扩展装置的使用场景，比如在转运患者时可通过绑带将球囊额外固定，避免转运颠簸导致球囊移位。压合臂的运动轨迹经过反复校核，挤压过程中完全贴合球囊的形变曲线，不会出现局部应力集中导致球囊局部过度磨损，有效延长耗材的使用寿命，同时保证每次挤压的送气量稳定，误差控制在临床允许的范围内。

　　整套结构没有复杂的电控元件，核心部件均为纯机械结构，生产加工难度低，维护成本极低，适合批量生产后配备到各类应急医疗点位，作为专业呼吸机的补充储备设备，在突发公共卫生事件、灾害救援等场景下可快速投入使用，无需复杂的调试操作，医护人员经过简单培训即可快速上手操作。
