简易机械通气辅助装置结构设计

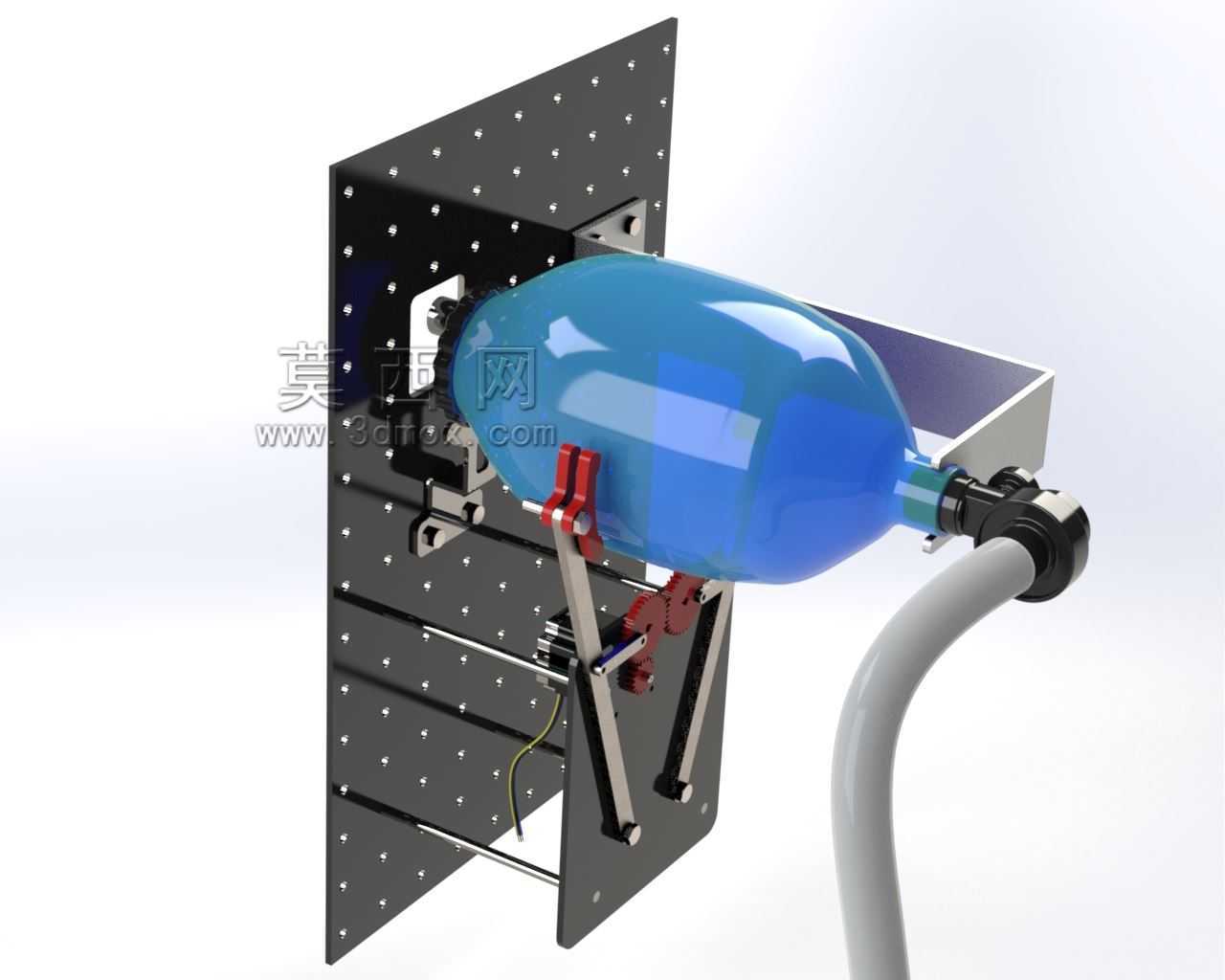

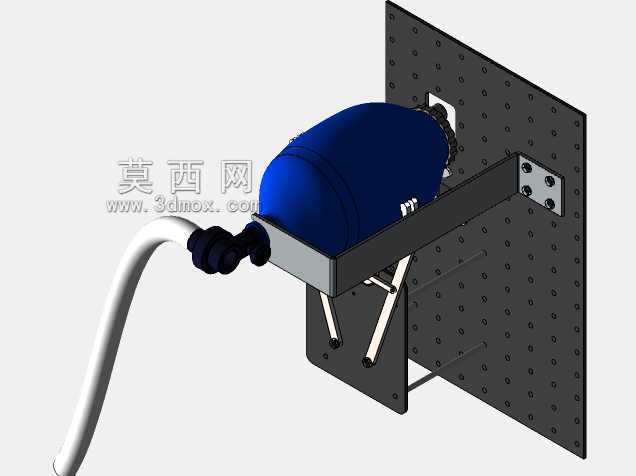

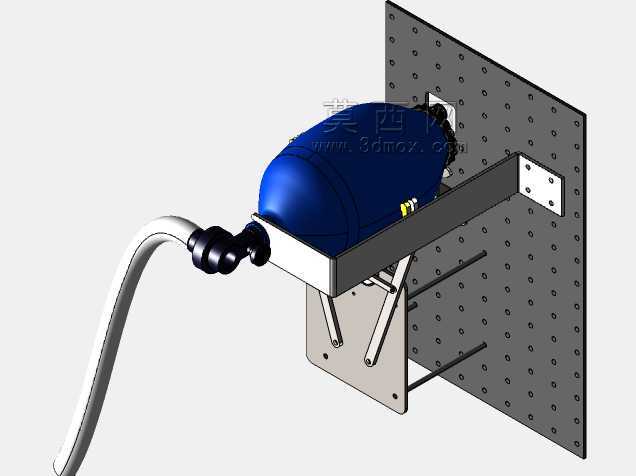

　　这套机械通气装置的核心应用场景，是在呼吸支持资源紧张的应急医疗场景中，替代人工手动按压呼吸球囊，为存在自主呼吸障碍的患者提供持续、稳定的正压通气支持，避免长时间人工操作带来的按压力度不均、频率波动、操作人员疲劳等问题，可适配临时救治点、转运途中、基层医疗站点等缺乏专业呼吸机的使用环境。从功能实现逻辑来看，装置通过可调节行程的往复按压机构，对标准规格的人工呼吸球囊进行周期性挤压，模拟人工捏球的通气动作，按压频率、按压深度都可通过机构的运动参数调整，匹配不同体重、不同通气需求的患者，避免过度通气或者通气量不足的问题；球囊的固定结构采用快拆式限位设计，可快速适配市面主流规格的一次性呼吸球囊，更换耗材时无需复杂调试，缩短应急准备时间。

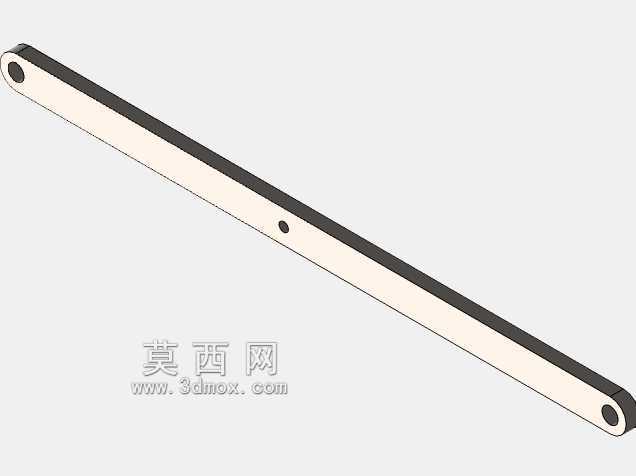

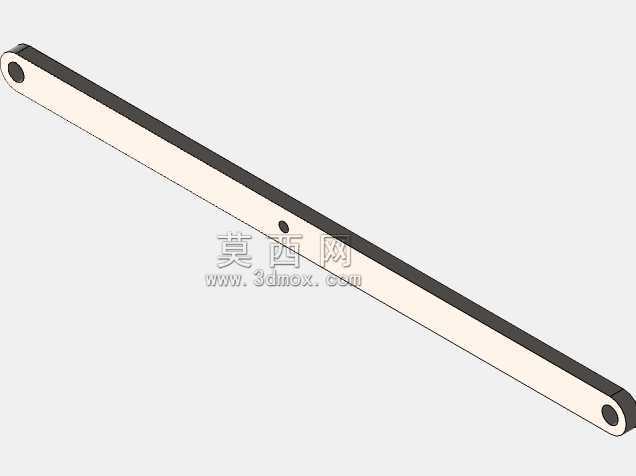

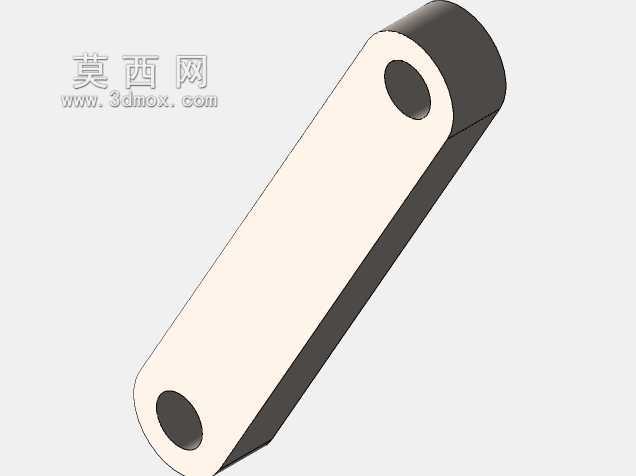

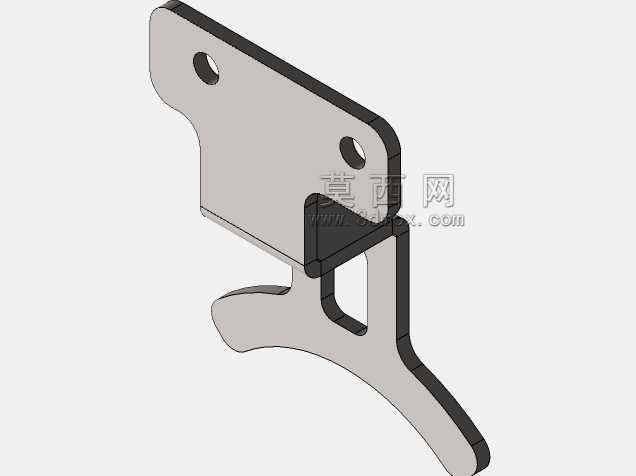

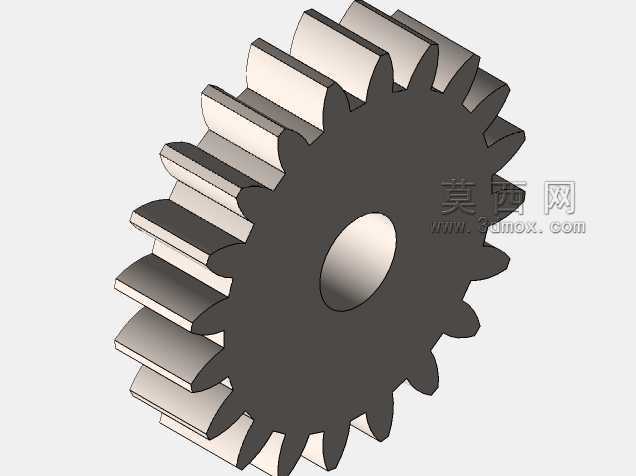

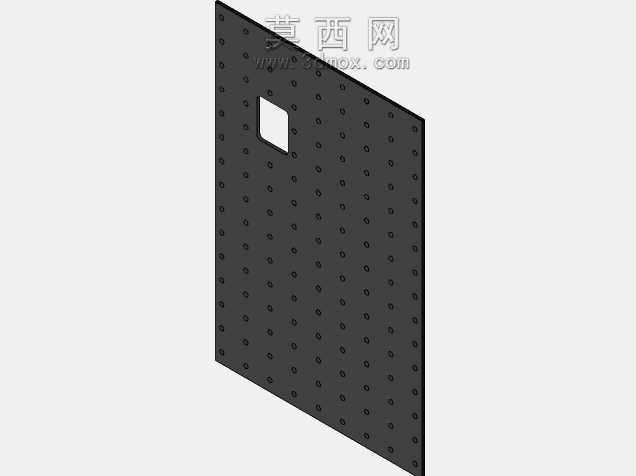

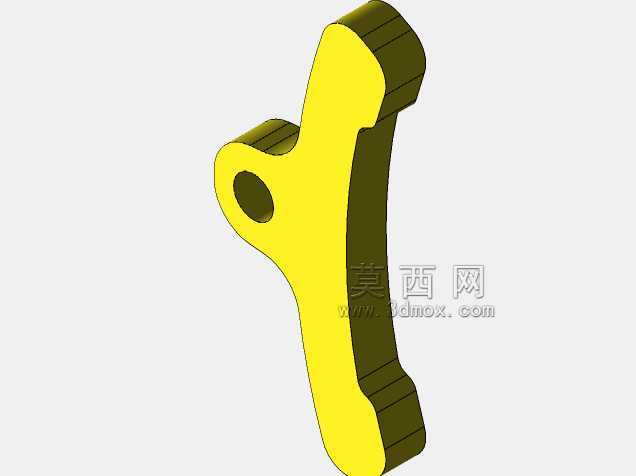

　　设计过程中优先考虑了装置的安装适配性，主体安装基板采用带矩阵安装孔的平板结构，可直接固定在墙面、设备支架、病床侧边护栏等多种安装界面上，不需要定制专用安装底座，矩阵孔位可灵活调整各功能组件的安装位置，适配不同尺寸球囊的安装空间需求，整套装置的安装边界控制在较小范围内，不会占用过多救治区域的操作空间，适合空间局促的临时救治场景使用。按压执行机构采用连杆式传动结构，相比齿轮传动或者凸轮传动，连杆结构的传动冲击更小，按压过程的力度变化更平缓，不会对球囊造成瞬间的过大挤压力，避免球囊破损或者通气压力过高损伤患者气道；机构的铰接位置都采用了耐磨衬套设计，长时间连续运行也不会出现明显的间隙晃动，保证按压行程的一致性。

　　球囊的出气端直接适配标准呼吸管路接口，可直接连接常规的呼吸面罩、气管插管接头，不需要额外的转接配件，减少气路泄漏的风险；气路端预留了压力检测的安装位，可根据使用需求加装气道压力传感器，实时监测通气压力，出现压力异常时可及时调整按压参数。整套装置的结构没有复杂的定制异形零件，大部分结构件都可采用常规的板材、型材加工制作，在应急场景下可快速完成加工组装，降低生产制作的门槛；外露的运动部件都做了安全限位，避免运行过程中夹伤操作人员，也防止管路、线缆卷入运动机构造成故障。从安装尺寸来看，整套装置横向占用空间不超过400mm，纵向伸出安装面的距离不超过350mm，安装基板的厚度适配常规的膨胀螺丝、喉箍等固定件，

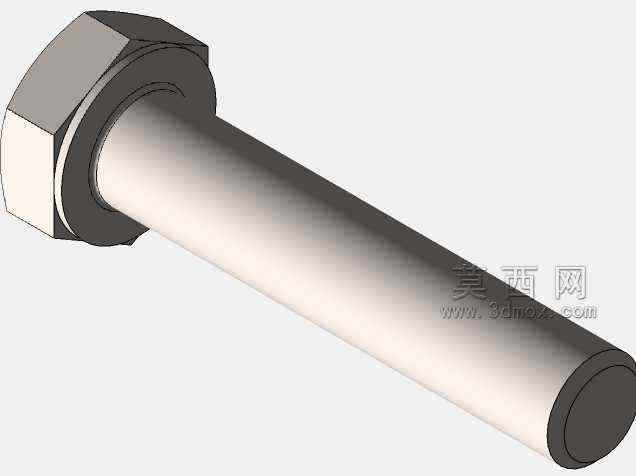

　　不管是固定在硬质墙面还是管状支架上都能获得足够的连接强度；按压机构的行程调节范围覆盖10mm到50mm，可根据球囊的回弹特性、需要的潮气量灵活调整，配合不同的驱动转速，可实现每分钟10到20次的通气频率调节，覆盖成人、青少年的常规通气参数需求。装置的管路走线都沿安装基板的侧边布置，通过线卡固定，不会干扰运动部件的运行，也方便后期维护时排查线路故障；球囊下方预留了足够的操作空间，需要手动切换通气模式或者快速更换球囊时，操作人员可快速拆卸固定卡扣，不需要拆解整套机构，提升应急操作的效率。在结构强度设计上，安装基板采用足够厚度的硬质板材制作，承受按压机构的往复反作用力时不会出现明显变形，保证长时间运行的结构稳定性；连杆部件的受力截面经过校核，连续运行时不会出现弯曲变形，铰接点的连接紧固件都采用防松设计，避免长时间往复运动出现紧固件松动的问题。
