TwoTrees SP-5打印机直挤改装结构

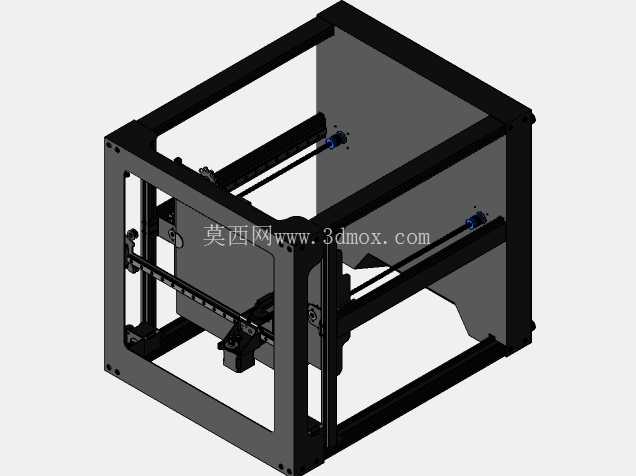

在桌面级FDM 3D打印的实际生产与个人DIY场景中，挤出结构的形式直接决定了耗材送料的响应速度、回抽精度以及柔性耗材的适配能力，不少原厂采用鲍登管远程挤出的机型，在打印TPU等柔性耗材时容易出现送料滞后、堵头、耗材弯折卡滞的问题，同时远程挤出的回抽行程长，容易出现拉丝、漏料等影响打印表面质量的问题，针对TwoTrees Sephire plus SP-5这款机型的直挤改装需求，这套结构方案完全依托原厂机架的安装孔位进行适配设计，不需要对原有X轴滑架、机架主体进行打孔、切割等破坏性改造，最大化保留原厂设备的结构强度与安装精度。

从实际安装适配的边界来看，这套改装结构完全沿用原厂配备的挤出机、送料电机以及固定螺丝，不需要额外更换核心送料部件，仅需对原有鲍登管进行裁切处理，将其截取为100毫米长度后插入热端作为耗材导向段，避免短距离送料过程中耗材出现偏移卡滞。安装过程中首先需要将原有挤出机从机架远端的安装位拆除，仅需拧下三个固定螺栓即可完成拆卸，不需要拆解原有走线的固定结构，仅需根据直挤安装位的位置调整电机线的长度，若原有电机线长度不足可适当延长走线，保证X轴全行程移动过程中线缆不会出现拉扯、剐蹭机架的情况。

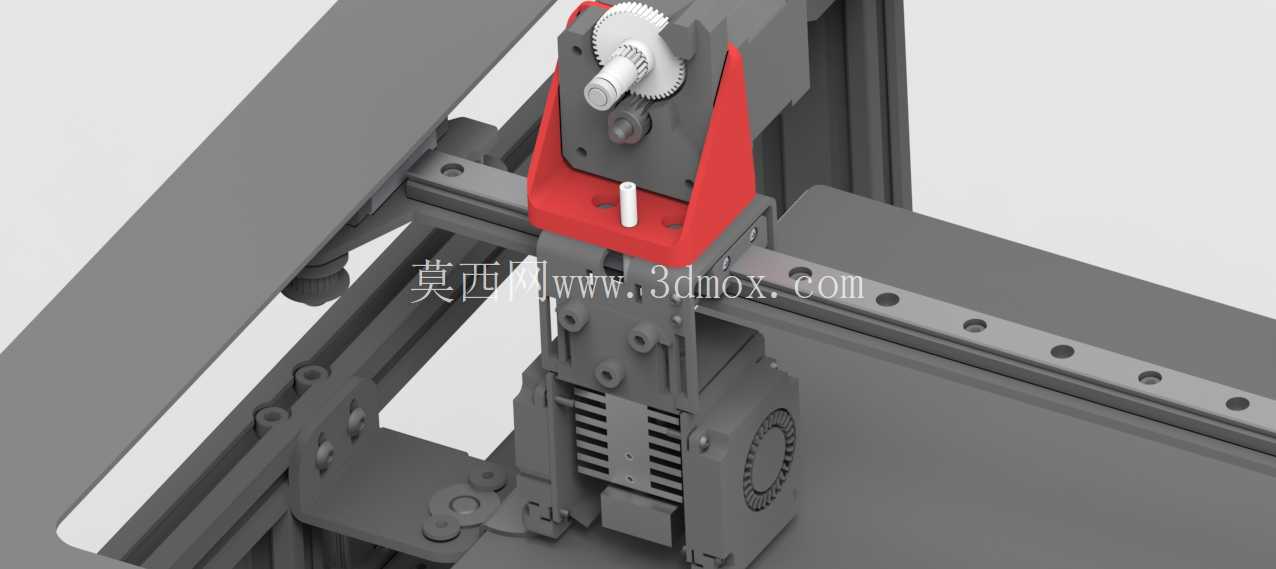

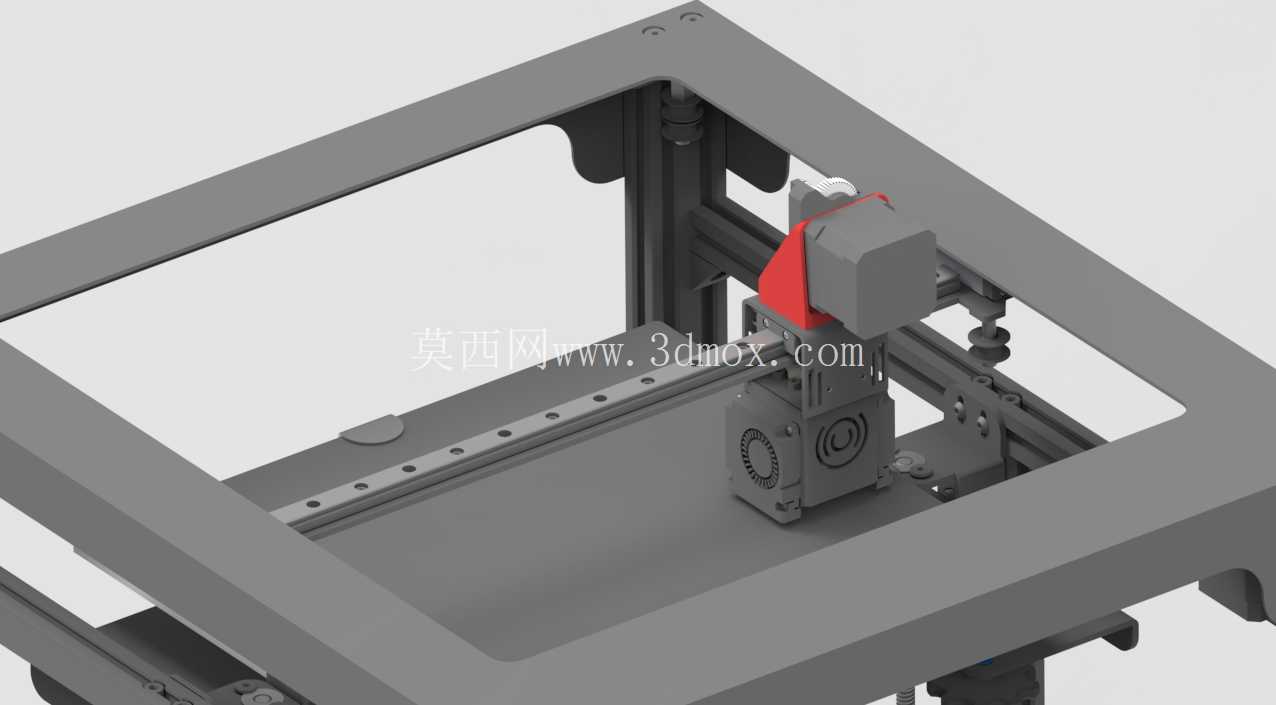

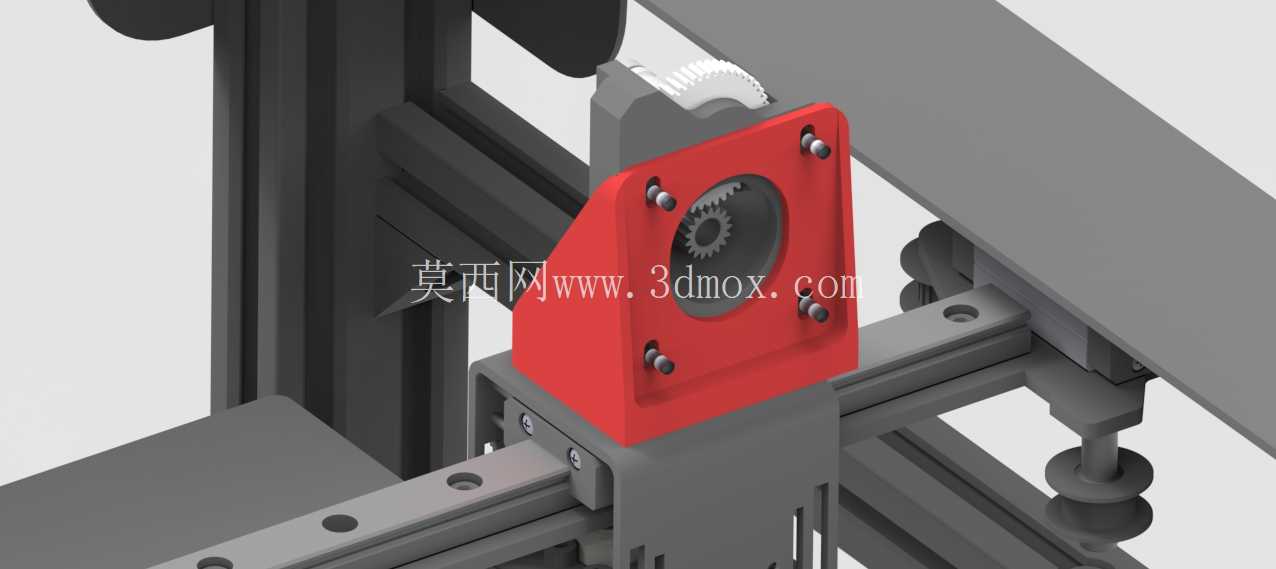

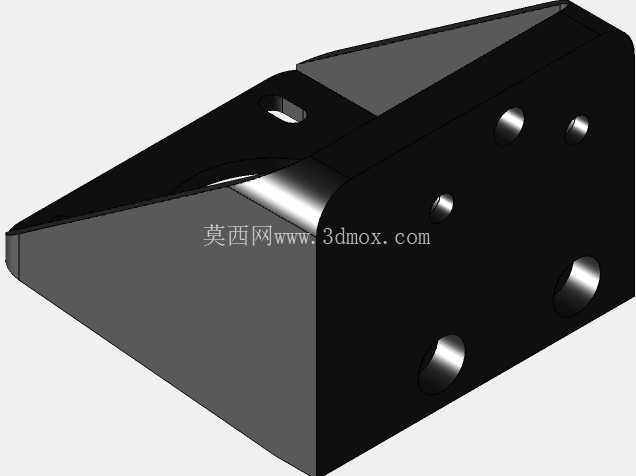

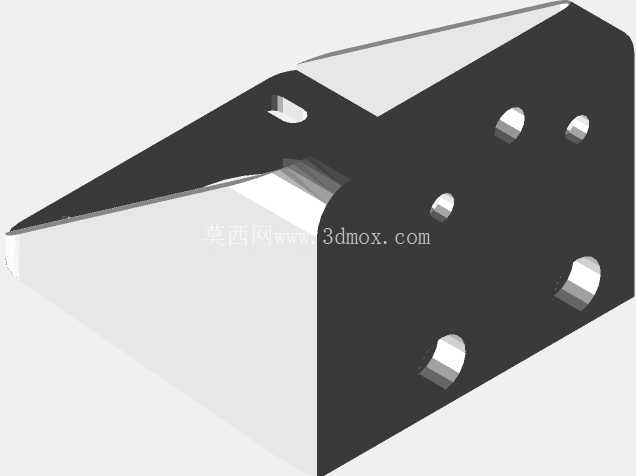

结构设计上，这套支撑支架采用了适配X轴滑架安装孔位的定位设计，通过两个螺栓即可将支架牢牢固定在X轴滑架上，安装面的贴合公差控制在0.1mm以内，避免挤出机安装后出现倾斜导致送料方向与热端进料口不同轴的问题。支架的结构做了轻量化的镂空处理，在保证安装强度的前提下尽可能降低X轴滑架的负载，减少X轴运动过程中的惯性冲击，避免高速打印时出现振纹影响打印精度。考虑到3D打印自制件的使用场景，支架的壁厚设计为3mm，关键受力的螺栓安装位做了加厚凸台处理，避免反复拆装螺丝时出现安装孔开裂的问题，材料选用上推荐使用PETG或者耐温等级达到50℃以上的打印材料，避免打印仓内温度长期升高导致支架出现形变，影响挤出机的定位精度。

从功能特性来看，改装为直接挤出结构后，挤出机的送料齿轮直接贴近热端进料口，送料响应速度相比原厂鲍登结构提升明显，回抽行程可以从原来的6-8mm缩短至2-3mm，大幅减少回抽过程中的耗材损耗，同时打印柔性耗材时，耗材不需要经过长距离的鲍登管推送，不会出现耗材在管内弯折堵塞的问题，TPU等软质耗材的打印速度可以提升30%以上，同时送料精度更高，打印薄壁结构时的出料控制更精准，表面质量提升明显。整个改装结构的安装不会触碰原厂的限位开关、传动皮带以及调平传感器，所有运动部件的运动边界与原厂保持一致，不需要重新调整固件的行程参数，安装完成后仅需重新校准挤出机的E步参数即可正常使用，大幅降低了改装的调试门槛。

在实际使用场景中，这套改装结构既适配个人玩家日常打印各类耗材的需求，也适合小型工作室用来打样柔性功能件、高精度手板模型，不需要更换整台设备即可获得直挤机型的打印性能，改装成本极低，所有结构件都可以通过3D打印自行制作，不需要额外采购定制的金属加工件。结构设计时充分考虑了日常维护的便利性，挤出机的固定螺栓完全外露，后续清理挤出机齿轮、更换送料耗材时不需要拆解整个支架，仅需拧下挤出机的固定螺丝即可完成维护操作，热端的散热间隙也预留了足够的操作空间，更换喷嘴、清理喉管时不会被支架结构干涉。整个挤出组件安装完成后，重心落在X轴滑架的中心位置，不会出现单侧偏重导致X轴运动卡顿的问题，长期高速运行也不会出现皮带偏磨、导轨受力不均的情况，完全匹配原厂设备的运动参数设计。
