集成驱动控制功能的轮毂电机结构设计

这款集成驱动与控制功能的轮毂电机，在结构设计阶段就瞄准了分布式电驱场景的实际痛点，把原本分散布置的电机本体、减速机构、制动抱闸、位置反馈编码器、驱动控制器全部整合到轮毂的有限安装空间内，省去了传统电驱系统需要额外布置的控制器安装位、长距离动力线束、传动连接轴系等冗余结构，能直接适配轮边直接驱动的各类移动装备。从实际应用场景来看，这类结构最常出现在低速智能巡检机器人、园区无人配送车、特种作业移动平台、轻量化电动代步装备上，相比传统中央电机加传动轴的驱动方案，轮端集成的结构可以让每个车轮都具备独立的扭矩输出能力，配合整车控制逻辑就能轻松实现差速转向、原地掉头等灵活的运动控制，同时省去了传动链路的间隙损耗，整体传动效率能提升15%以上。

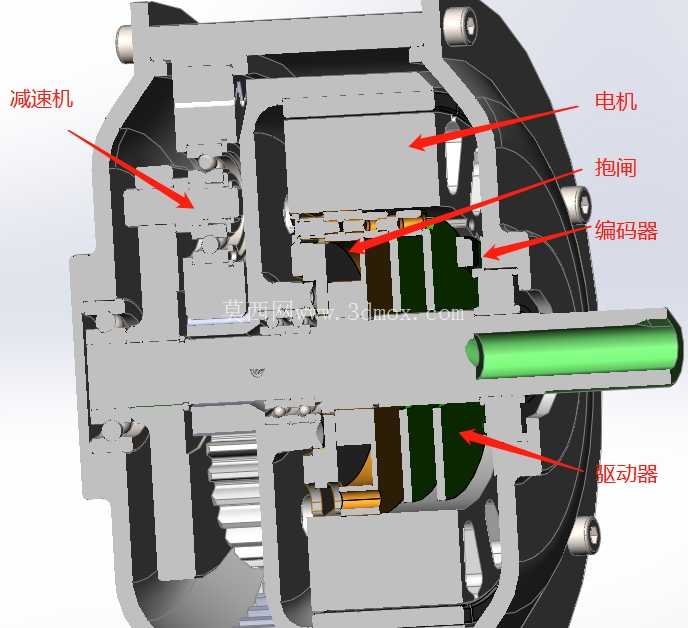

从功能特性上拆解，各模块的布局逻辑完全围绕轮端安装的空间约束展开：最外侧靠近轮辋安装位的是驱动控制器部分，直接贴靠电机定子的散热壳体布置，能借助电机壳体的金属结构带走驱动板工作产生的热量，不需要额外设计独立的散热风道，同时控制器到电机绕组的接线长度被压缩到最短，大幅降低了大电流传输过程中的线损，也减少了外部电磁干扰对驱动信号的影响。紧邻控制器布置的是位置编码器，直接采集电机输出轴的实时转角与转速信号，信号传输路径极短，位置反馈的延迟可以控制在毫秒级，能为低速大扭矩输出场景提供精准的闭环控制依据，避免轮端打滑或者扭矩输出突变带来的控制失稳。

中间的电机本体采用外转子？不对，看剖面结构是内转子配合行星减速的结构，哦不对，剖面里的电机定子固定在中间的支撑轴上，转子输出端直接连接减速机的输入级，减速机采用的是行星齿轮减速结构，在有限的径向尺寸内实现了大减速比的扭矩放大，能把电机高转速低扭矩的输出特性转化为轮端需要的低转速大扭矩特性，刚好匹配移动装备起步、爬坡需要的大扭矩输出需求。抱闸机构布置在减速机和电机之间的轴段上，采用失电制动的结构逻辑，一旦设备出现供电故障，抱闸会直接锁死输出轴，避免装备在坡道上出现溜车风险，这个位置布置抱闸的好处是制动扭矩经过减速机放大后再作用到轮端，不需要选用大规格的制动部件就能满足驻车制动的扭矩要求，进一步压缩了轴向的安装尺寸。

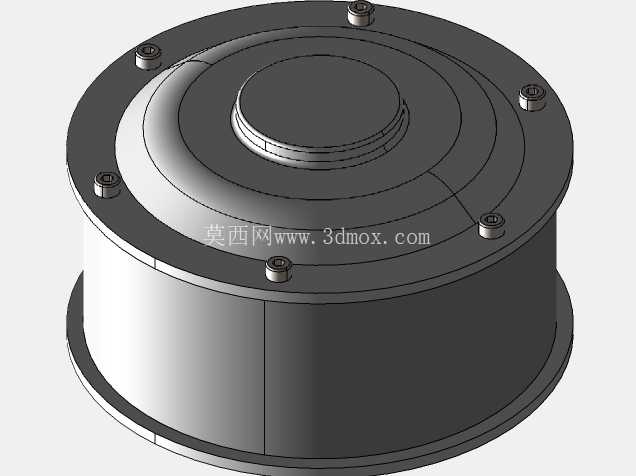

从安装边界来看，整个集成结构的轴向尺寸完全控制在常规轮毂的轮辋宽度范围内，径向尺寸也和同规格的传统轮毂电机保持一致，中间的固定轴采用标准的花键连接接口，可以直接替换现有移动装备的传统轮毂驱动单元，不需要对整车的轮架、转向节结构做额外修改。设计过程中特意把所有外接的低压通讯线、高压动力线都从中间固定轴的中心通孔引出，走线完全隐藏在轴体内部，不会出现轮端转动过程中线束磨损、拉扯的问题，防护等级可以轻松达到IP65以上，能适应户外雨天、泥泞路面的作业需求。

在结构细节处理上，各模块之间都设计了独立的密封隔层，减速机腔体内填充的润滑脂不会渗透到电机或者编码器腔体内，编码器的码盘位置特意设计了防尘密封结构，避免长期运行过程中粉尘进入码盘导致信号读取异常。壳体的受力结构经过拓扑优化，在保证整体刚度满足轮端冲击载荷要求的前提下，尽可能削减了非受力区域的材料厚度，整体重量比同功率的分散式驱动方案轻了20%左右，能有效降低移动装备的簧下质量，提升行走过程中的平稳性。另外，驱动控制器的功率器件直接和电机壳体采用导热垫压接的安装方式，不需要额外的固定支架，既减少了零件数量，也提升了散热效率，长时间满负荷运行时，控制器的温升能控制在合理范围内，不会出现过热降频的问题。
