间距5.0螺钉式双位接线端子结构设计

在工业控制板卡、小型电源模块、通讯接口板这类需要现场接线的PCB设计场景里，螺钉式接线端子一直是兼顾接线可靠性与操作便捷性的首选连接方案，这款间距5.0的双位接线端子，就是针对小电流信号回路、低压电源回路的板端连接需求开发的结构件。从实际使用场景来看，这类端子常被用在PLC扩展模块、小型传感器接线板、民用电器内部控制板上，适配线径0.2-2.5平方毫米的单股或多股铜导线，拧紧顶部的螺钉即可通过内部金属压线块将导线牢牢压紧，相比插拔式端子，它的抗振动性能更好，在有轻微振动的工业设备柜内也不容易出现松脱断线的问题。

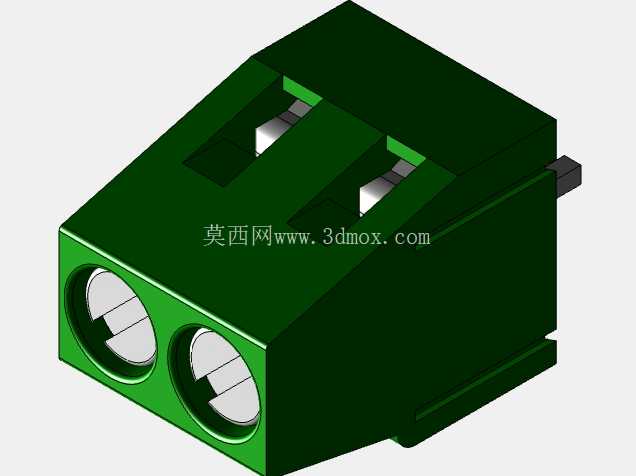

设计这款端子的时候，首先要卡准的是PCB端的安装边界，5.0mm的引脚间距是行业内通用的标准间距，刚好适配常规2.54mm网格PCB的偶数格布线，两个焊针的中心距严格控制在5.0mm±0.1mm，焊针直径1.0mm，对应的PCB开孔直径建议设为1.2mm，既能保证焊针顺利插装，也能让焊锡充分浸润形成可靠焊点。端子本体的总宽度为10.0mm，总高度从PCB板面算起为13.2mm，深度方向从焊针根部到端子前端面为8.5mm，布局的时候需要在端子前方预留至少15mm的操作空间，方便用螺丝刀拧紧压线螺钉，不会被周边的电容、接插件等较高元件挡住操作路径。

绝缘本体采用绿色PA66尼龙材质注塑成型，这种材料的阻燃等级可以达到UL94-V0，长期工作温度范围覆盖-30℃到105℃，完全满足常规工业电气设备的使用环境要求，本体上的两个进线孔为圆形开孔，直径3.2mm，导线可以从正面直接插入，不需要弯折导线端头，现场接线的时候工人不需要额外处理线鼻子，剥掉6mm左右的绝缘皮直接插进去拧紧螺钉即可，大幅提升现场装配的效率。内部的导电件采用H62黄铜冲压成型，表面镀锡处理，既保证了导电性能，也能避免长期使用出现氧化锈蚀导致接触电阻变大的问题，压线块的接触面做了防滑齿纹设计，拧紧螺钉的时候齿纹会轻微咬入导线铜芯，进一步提升拉拔力，按照行业标准测试的话，单点位可以承受50N以上的轴向拉拔力不会松脱。

从结构设计的细节来看，端子本体两侧设计了微小的定位凸台，当多个同型号端子并排拼接使用的时候，凸台可以和相邻端子的凹槽卡合，保证多Pin位拼接之后整体的引脚间距保持一致，不会出现拼接错位导致焊针对不上PCB孔位的问题。顶部的螺钉采用M3规格的十字盘头螺钉，螺钉和内部压线块之间做了防脱设计，就算把螺钉拧到最松的位置，螺钉也不会从本体里掉出来，避免生产装配或者现场接线的时候丢失小零件。焊针和内部导电件是一体化冲压成型的，没有额外的铆接接点，降低了接触电阻，也避免了长期使用后铆接点松动的隐患。

在PCB布局的时候需要注意，这类端子的焊盘建议设计成椭圆形焊盘，宽度2.0mm，长度3.0mm，加大焊盘和PCB的结合力，避免焊接的时候出现焊盘脱落的问题，同时如果是用于强电回路的话，两个焊位之间的PCB表面需要做开槽处理，增加爬电距离，满足电气安全规范的要求。端子本体底部和PCB板面接触的位置设计了两个微小的支撑柱，插装的时候支撑柱会抵在PCB表面，让端子本体和板面保持0.3mm左右的间隙，焊接的时候助焊剂和焊锡不会溢到本体底部，也方便清洗板面上的助焊剂残留。

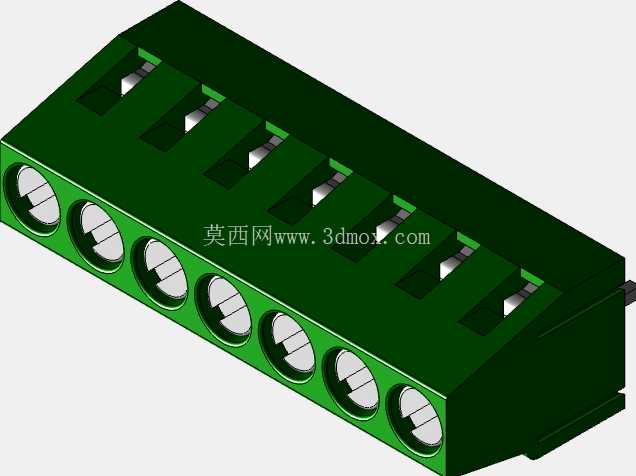

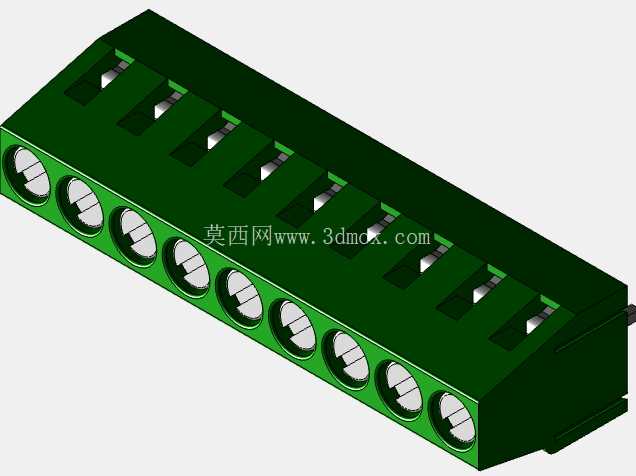

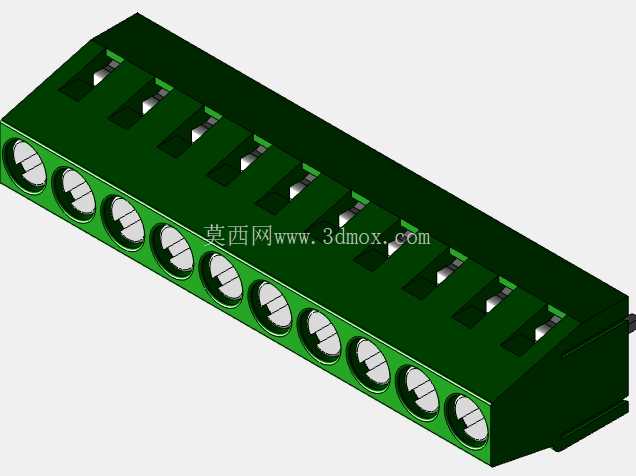

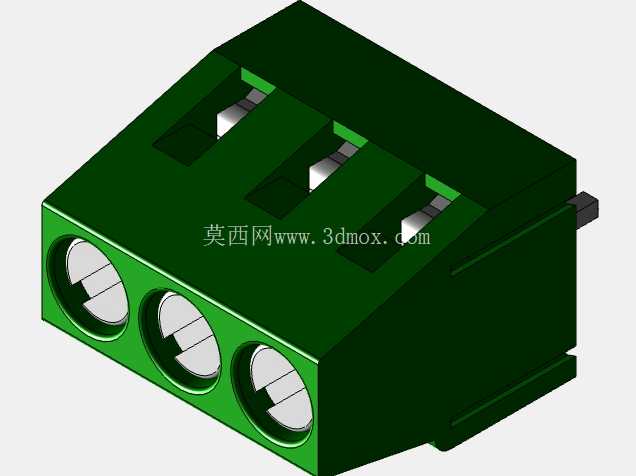

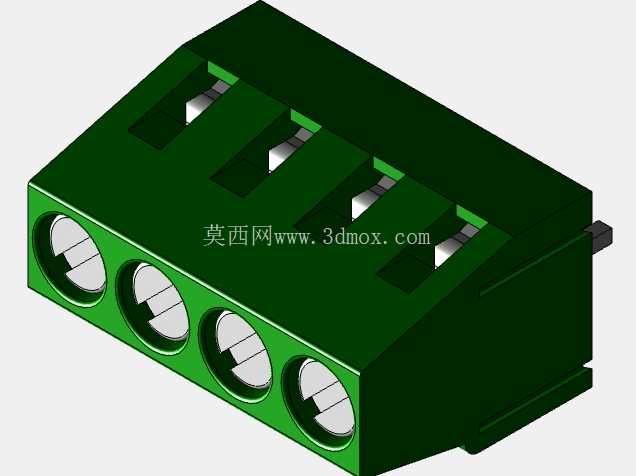

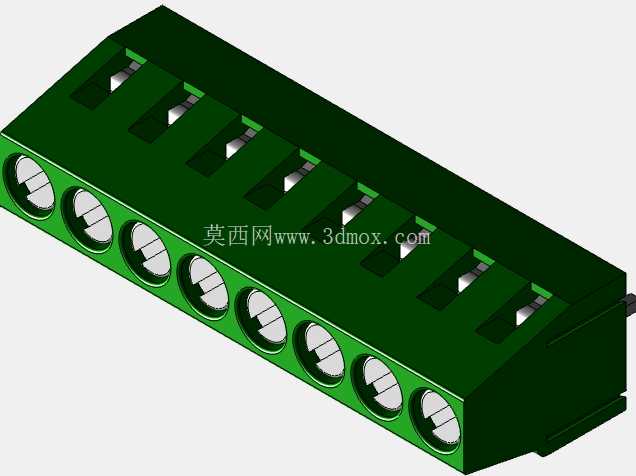

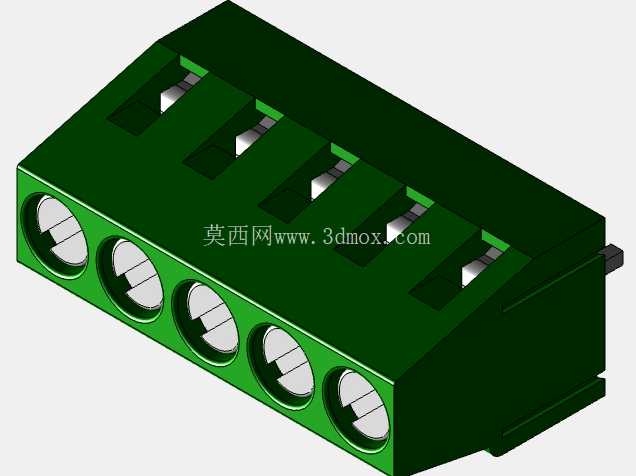

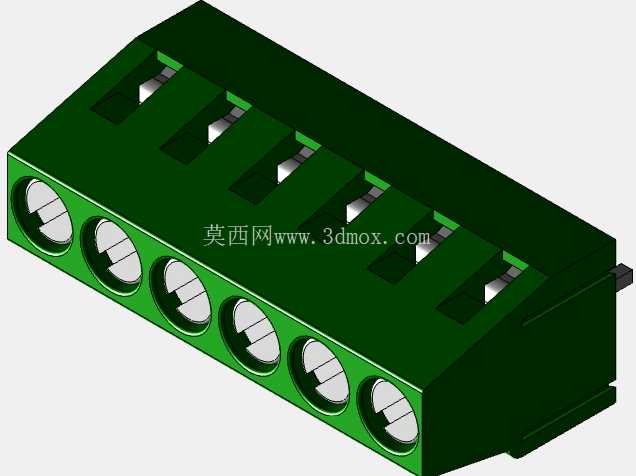

实际选型的时候，这款双位端子适合用在回路数较少的板卡上，如果需要更多接线位，可以选择同系列2到10位的不同规格，所有规格的安装高度、引脚间距、接线能力都保持一致，设计PCB的时候可以根据实际需要的回路数灵活选择，不需要调整布局空间。相比间距3.81mm的接线端子，5.0mm间距的端子爬电距离更大，可以承受更高的工作电压，常规工况下可以承受AC300V的工作电压，满足大部分工业控制、低压电器的耐压要求，而更大的进线孔也可以接更粗的导线，单回路可以承受15A的额定电流，足够覆盖大部分信号传输和小功率电源传输的需求。

建模的时候需要重点关注几个配合尺寸：压线螺钉和本体螺钉孔的配合间隙要控制在0.1mm以内，间隙太大的话螺钉会出现歪斜，导致压线块压偏，压不紧导线；内部导电件和本体卡槽的配合要做0.05mm的过盈配合，把导电件卡进本体之后不会出现松动，就算导线拉拔也不会把导电件带出来；焊针和本体底部的定位孔要保证垂直度，焊针倾斜角度不能超过1°，否则过波峰焊的时候会出现插装困难、虚焊的问题。本体表面的脱模斜度控制在1.5°，既方便注塑脱模，也不会影响零件之间的拼接配合，进线孔的边缘做了0.2mm的倒角，导线插入的时候不会被孔口的毛刺刮伤绝缘皮，提升接线的顺畅度。
