高精度双缸内燃发动机结构展示三维设计

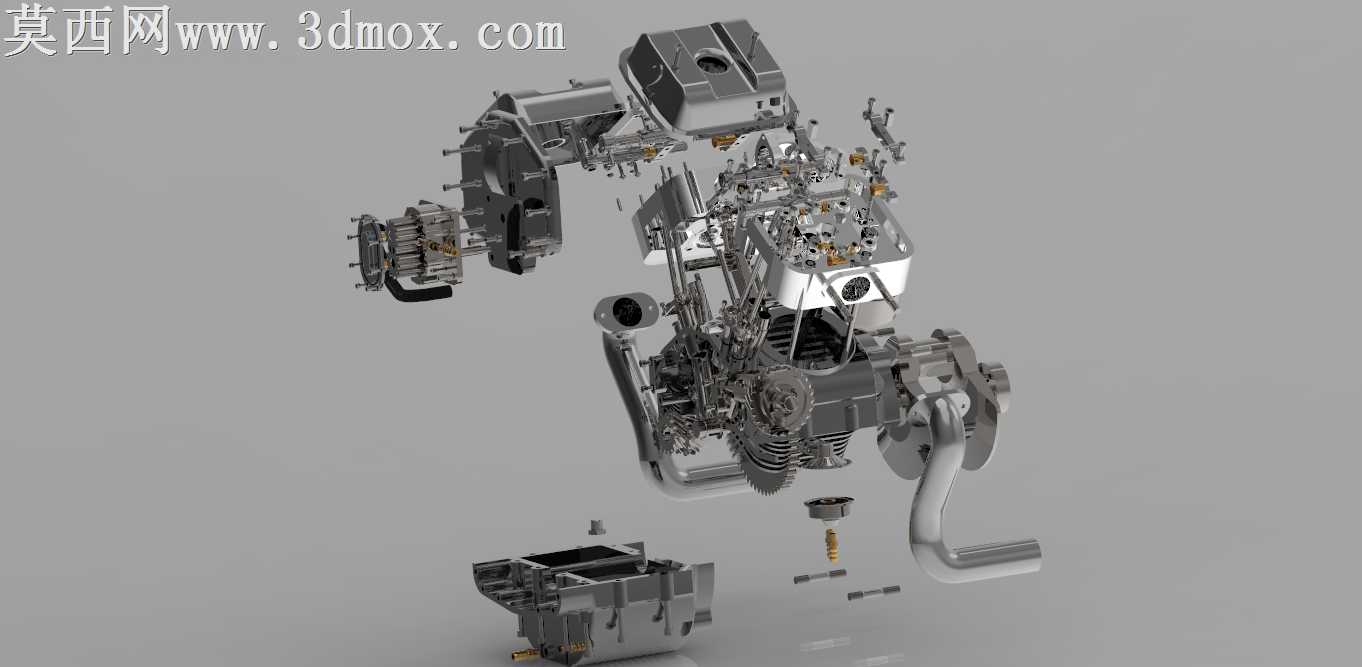

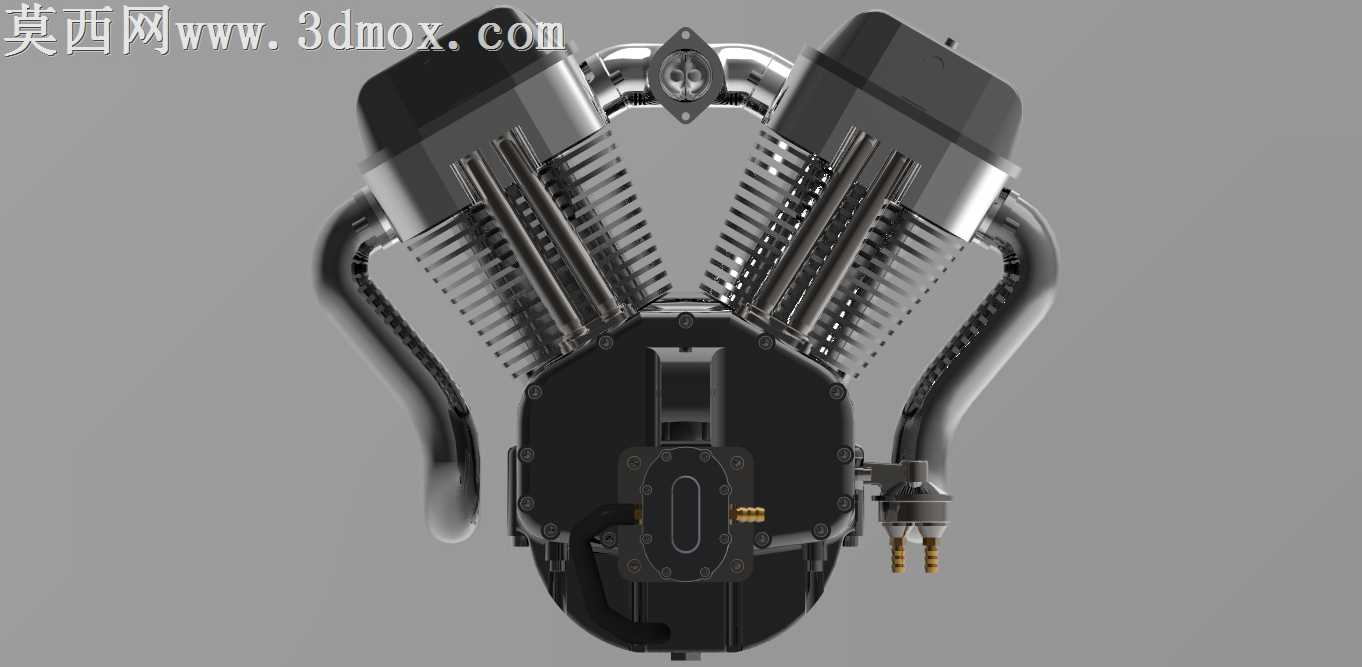

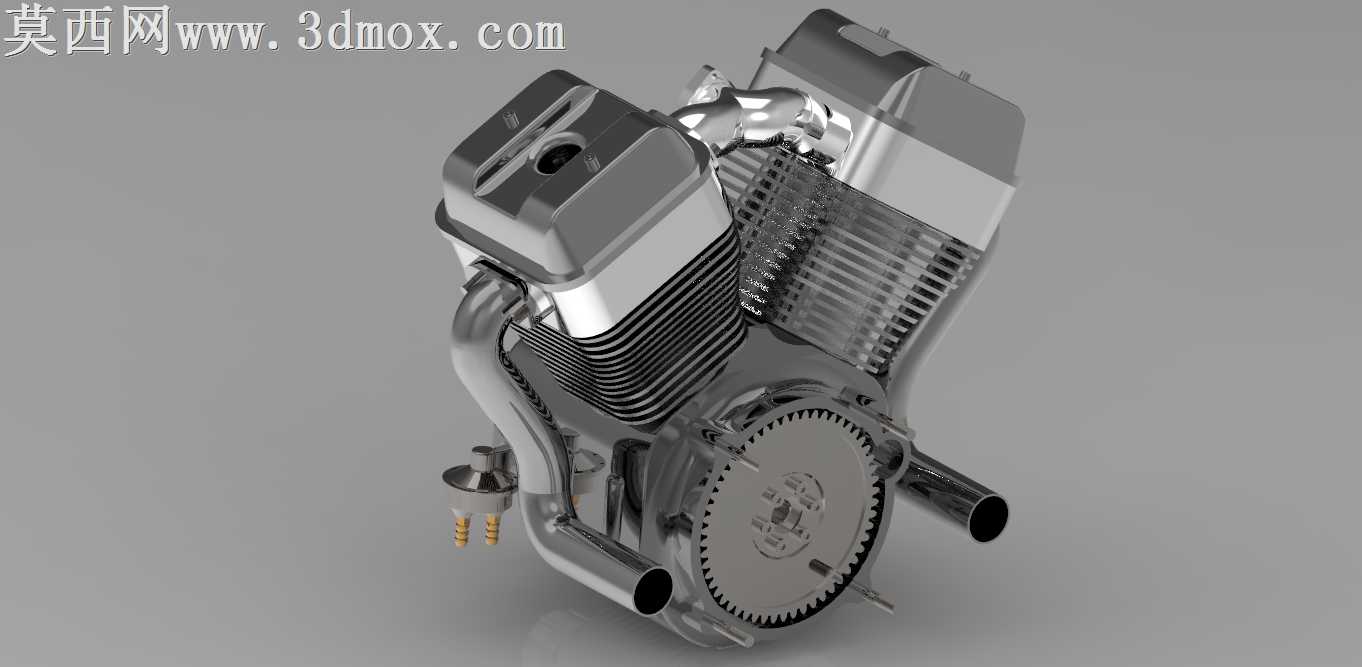

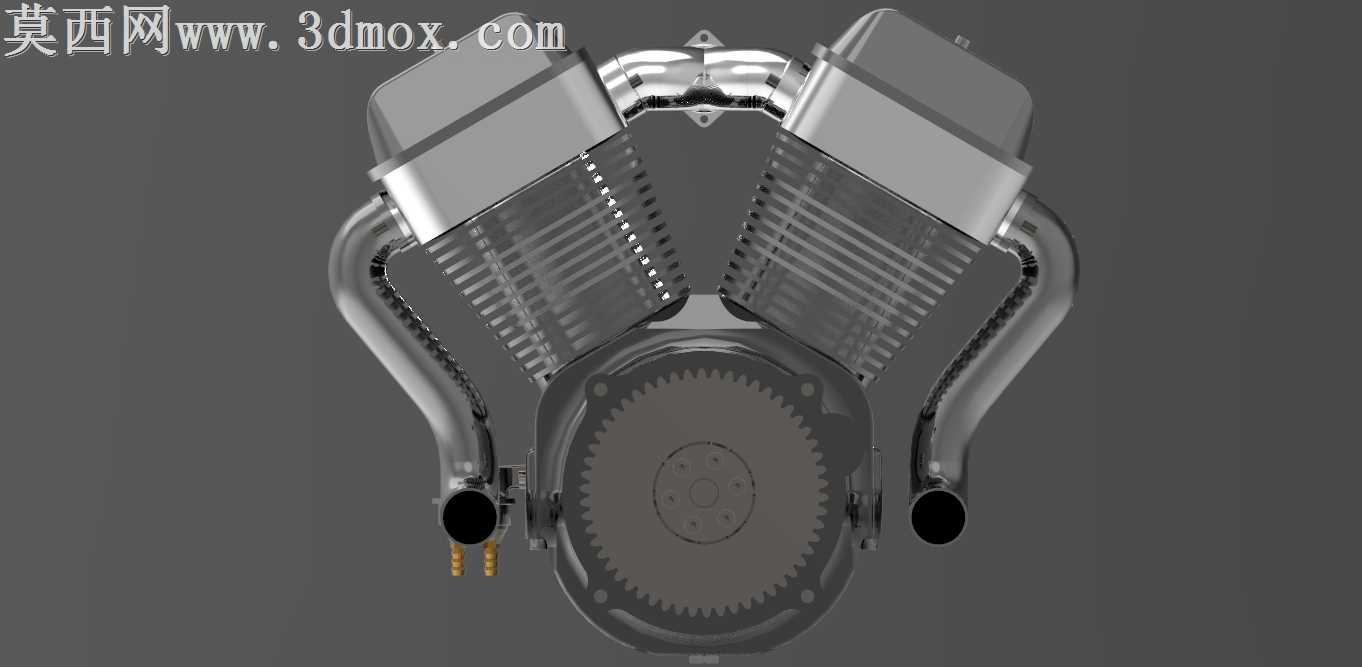

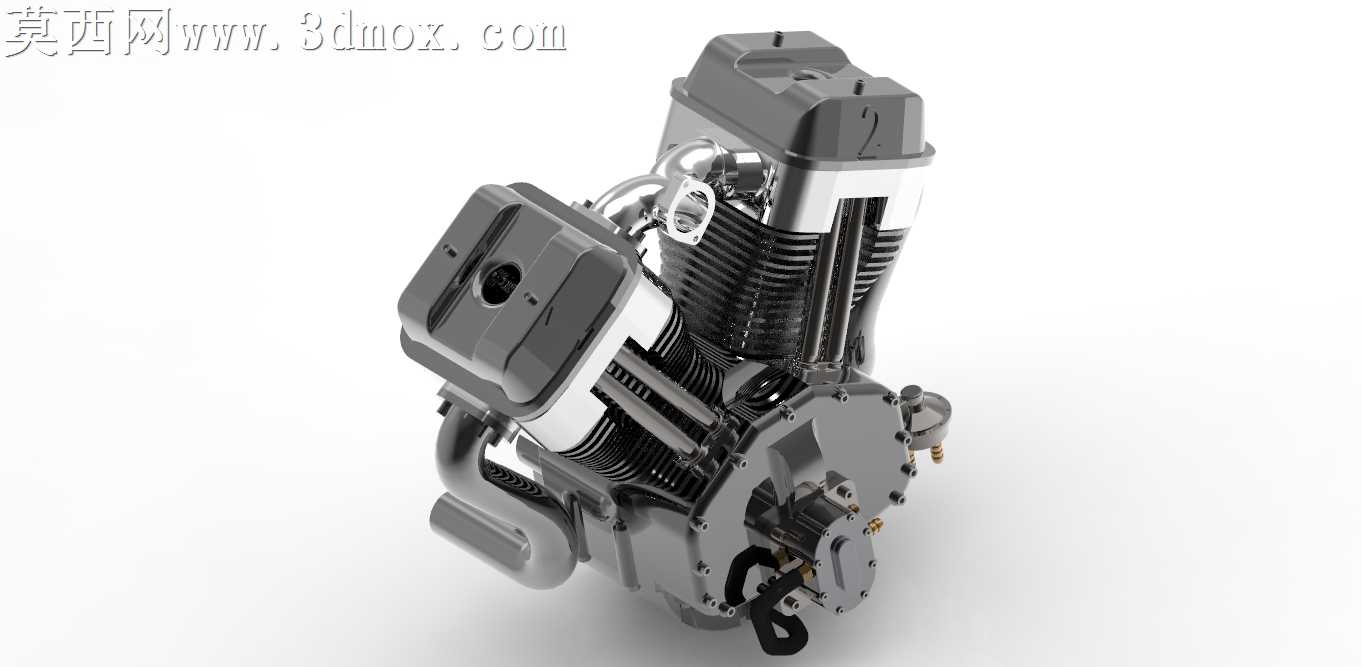

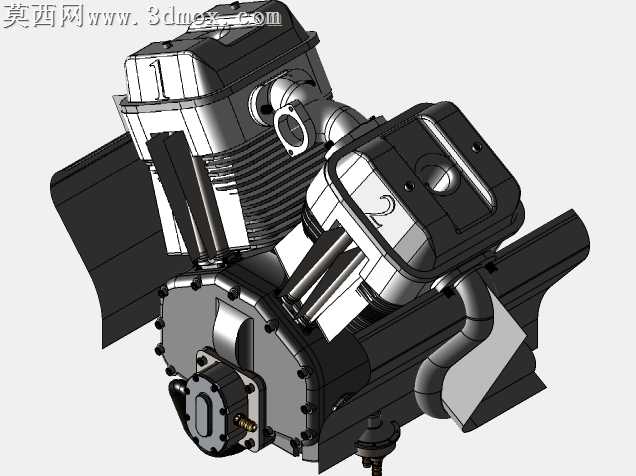

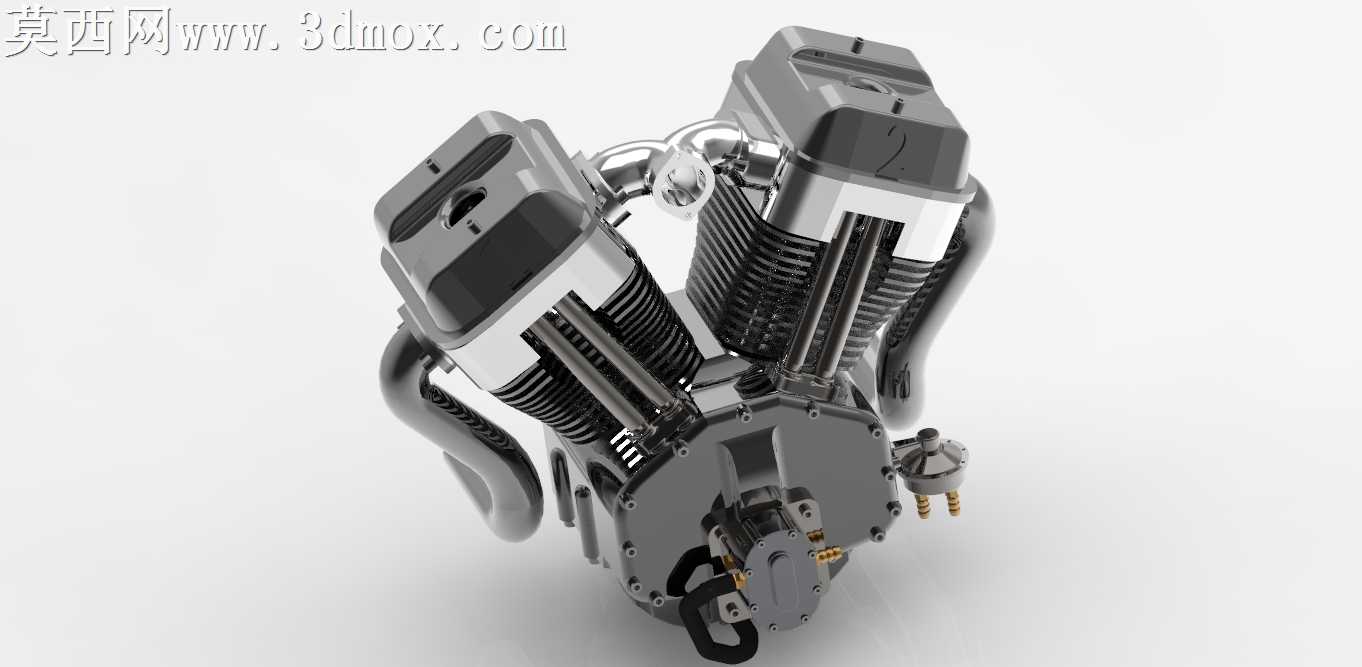

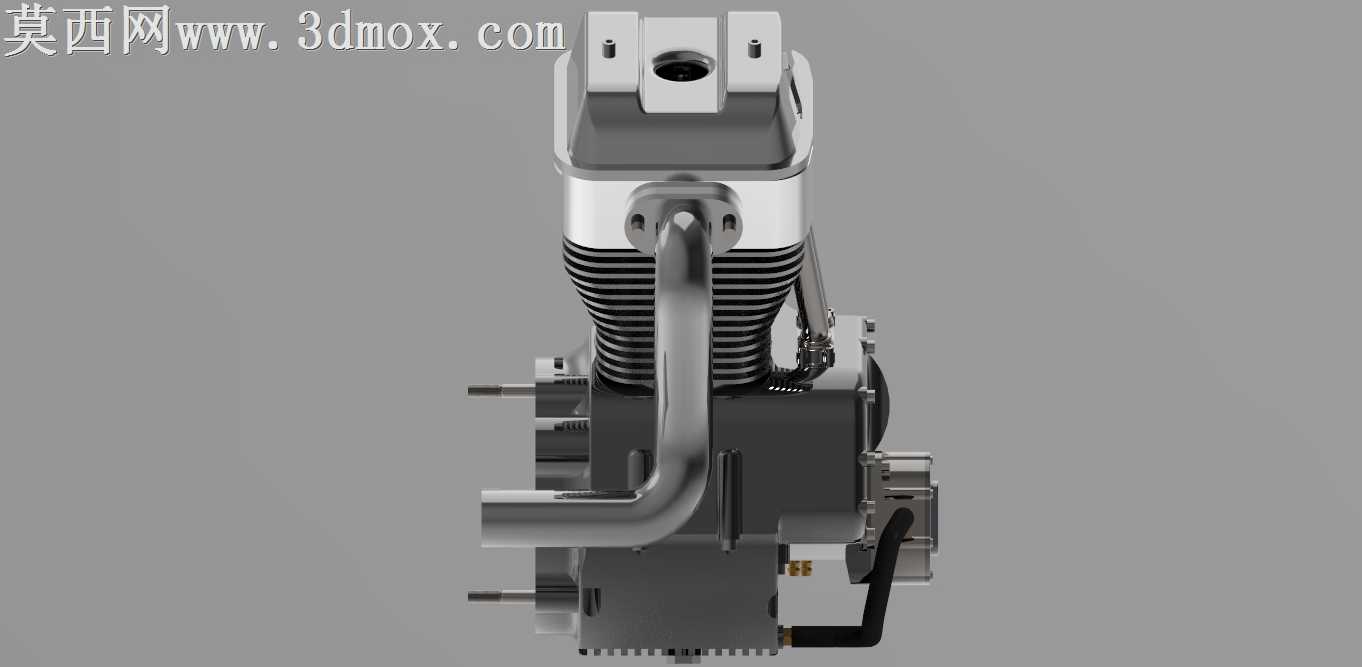

本作品为双缸内燃发动机的全结构三维建模设计，建模过程中严格遵循真实双缸发动机的机械传动逻辑与装配关系，对发动机的两大机构、五大系统核心部件进行了等比例还原。建模阶段首先梳理双缸发动机的整体布局，确定水平对置/直列双缸的排布逻辑，先完成曲轴连杆机构的基准建模，精准绘制曲轴的曲柄配重、连杆轴颈、主轴颈的曲面特征，保证连杆与活塞的装配间隙符合真实机械公差要求，活塞部分还原了活塞环槽、活塞销座的细节结构，匹配对应气缸的内壁尺寸，确保活塞往复运动的行程参数准确。随后完成气缸盖、气缸体的主体建模，还原气缸体上的散热鳍片、螺栓安装孔、油道水道的预留结构，气缸盖部分刻画了进排气门座、燃烧室轮廓、火花塞安装位的细节，同时对配气机构的凸轮轴、气门弹簧、摇臂等部件进行独立建模，保证配气相位的逻辑合理性。外围附件部分，完整还原了化油器/电喷节气门体、进气歧管、排气歧管、机油泵、启动电机、飞轮外壳等附属部件的结构，每个部件的连接卡扣、固定螺栓位都做了对应设计，避免出现装配干涉问题。渲染阶段采用金属材质为主的材质体系，铸铁缸体采用哑光磨砂金属材质，搭配细微的颗粒质感还原铸铁件的表面肌理，铝合金部件如缸盖、边盖采用略带反光的半哑光金属材质，散热鳍片部分做了边缘高光处理凸显结构层次，橡胶管路如进气管、油管采用哑光黑橡胶材质，添加细微的凹凸纹理模拟橡胶表面的质感，金属螺栓、弹簧等标准件采用亮面镀铬或镀锌金属材质，提升整体的细节真实感。灯光布置采用三点布光结合环境HDRI的方案，主光源从斜上方打亮发动机主体结构，勾勒出整体轮廓，辅助光源补亮暗部细节避免结构死黑，轮廓光从后方打亮边缘部件，分离发动机与背景，同时开启全局光照与环境光遮蔽，让部件之间的缝隙、装配衔接处产生自然的阴影，增强整体的结构立体感。设计过程中采用爆炸视图的展示形式，将所有装配部件沿装配轴向有序拆分，清晰呈现每个零件的装配位置与连接关系，既可以用于教学场景下的发动机结构认知教学，也可以作为动力机械设计的参考原型，帮助学习者理解双缸发动机的工作原理与装配逻辑，模型所有部件均做了参数化可编辑处理，可根据需求调整缸径、行程等参数，适配不同排量的双缸发动机设计需求。
