Jawa250摩托车发动机结构三维建模

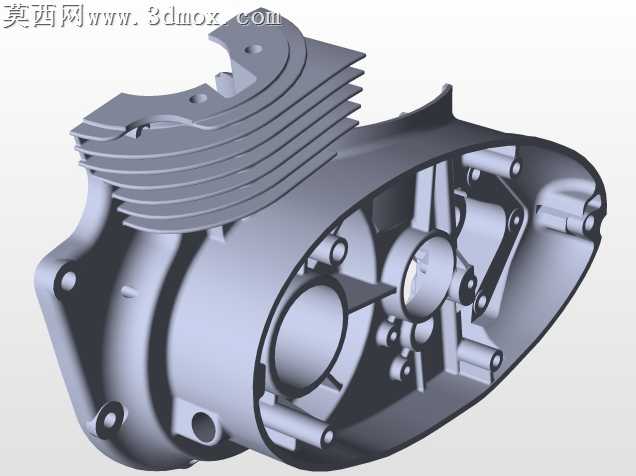

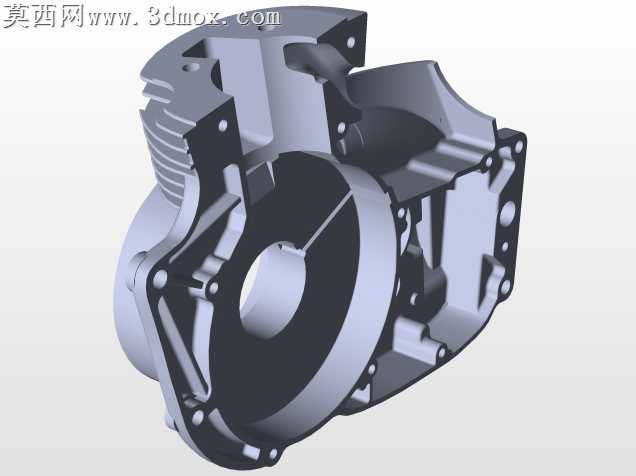

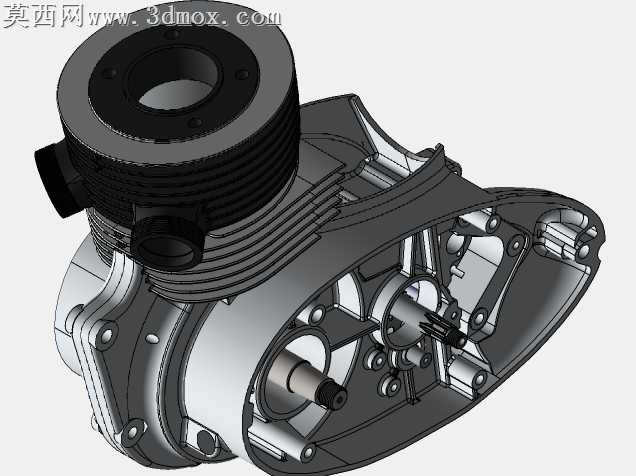

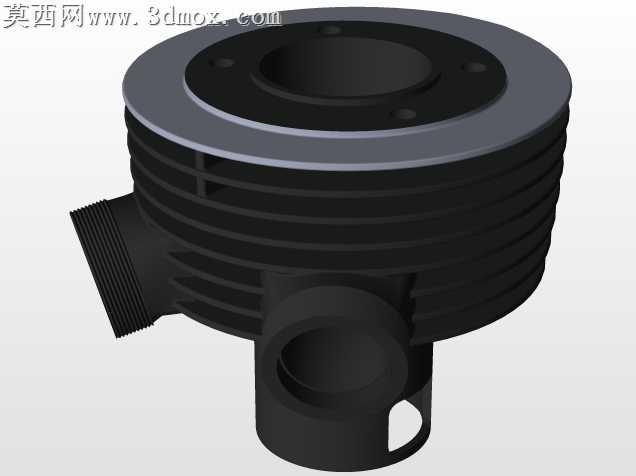

本作品为Jawa250单缸摩托车发动机的三维结构建模成果，建模工作启动于2013年，因原始整理文件遗失，仅留存了早期阶段的粗糙建模文件，整体为概念性的粗略结构搭建，完整还原了该款经典小排量摩托发动机的核心布局特征。建模过程中围绕单缸风冷发动机的典型结构展开，首先完成了气缸体部分的结构搭建，还原了气缸外壁的散热鳍片结构，对气缸顶部的安装法兰、进气与排气接口的位置、孔径尺寸做了对应还原，保证接口结构符合该款发动机的实际装配逻辑。其次完成了曲轴箱部分的壳体建模，还原了曲轴箱分体式的壳体轮廓，对箱体上的安装孔位、加强筋结构、轴承安装位做了基础排布，清晰呈现了曲轴箱内部容纳曲轴、变速机构的腔体结构。建模过程中对内部核心传动部件做了简化搭建，包含曲轴输出端的轴段结构、正时传动的基础布局、离合器侧的安装位结构，能够直观展示该款发动机内部动力传递的路径逻辑。渲染阶段采用了工程化的白模搭配金属质感材质，壳体部分赋予哑光铸铝材质，气缸散热鳍片部分做了深色金属质感区分，运动部件如输出轴、齿轮结构赋予亮面金属材质，通过剖视视角的渲染设置，清晰展现内部结构的装配关系，无需拆解即可观察各部件的位置排布与配合逻辑。该模型虽未做精细化的倒角、螺纹、密封件等细节处理，也未完成完整的零件级参数化匹配，但完整保留了该款经典发动机的整体结构比例与核心布局特征，可作为摩托发动机结构认知、教学演示、复古摩托改装方案参考的基础三维素材，能够帮助使用者快速理解单缸风冷小排量发动机的整体构造逻辑，为后续的精细化建模、结构优化、改装设计提供基础的框架参考。
