工业级红柄镀金香蕉插头结构设计

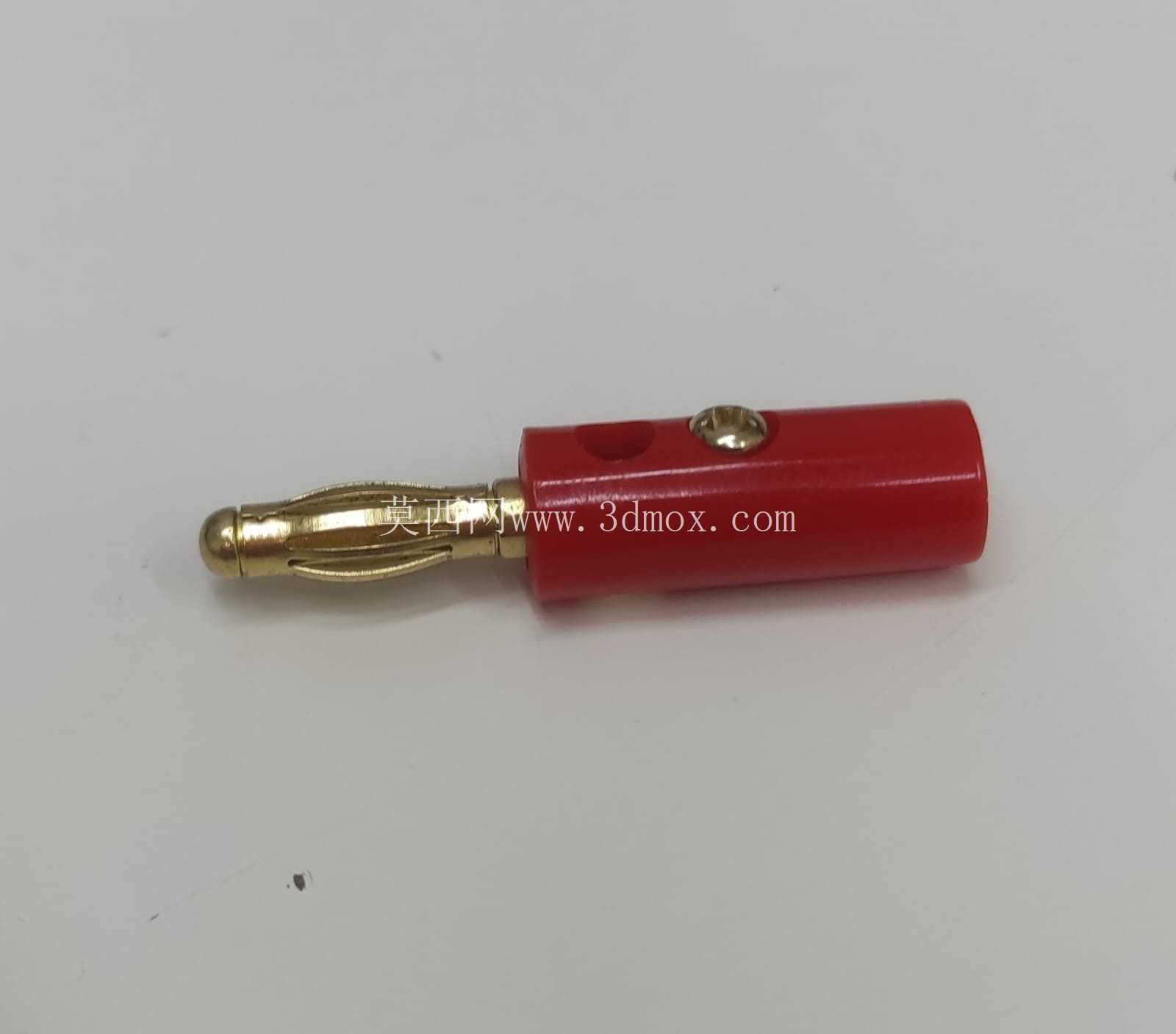

　　在电气测试、实验台接线、电源设备连接这类需要频繁插拔接线的场景里，香蕉插头是最常用的快接连接件之一，这次建模的这款工业款香蕉插头，针对车间测试台、老化架、教学实验设备这类高插拔频次的使用场景做了结构优化。先看插合端的结构，头部采用四瓣开槽的弹性膨胀结构，插针整体做镀金处理，既保证接触时的导电性能，降低接触电阻，也能在反复插拔后保持足够的弹性抱紧力，避免接触不良打火的问题，插针根部做了限位台阶，插入匹配的香蕉插座时能精准控制插入深度，不会出现插接过深顶坏插座内部弹片、或是插接过浅接触面积不足的问题。绝缘手柄部分采用红色酚醛树脂材质的柱形结构，表面做了细微的磨砂防滑处理，插拔时手指捏持不会打滑，手柄侧面预留了接线螺丝的安装孔，尾部是穿线孔，导线剥头后穿入手柄内部，拧紧侧面的铜质紧定螺丝就能把导线线芯牢牢压在插针尾部的接线端，不需要焊接，现场接线、换线都很方便，手柄上的金属螺丝顶端做了沉台处理，不会突出手柄表面，避免多插头并排布置时出现螺丝之间短接的风险。

　　从安装边界来看，这款插头的整体外径控制在常规4mm香蕉插头的通用尺寸范围内，插针直径4mm，手柄直径8mm，整体长度不含插针的手柄部分为22mm，插针有效接触长度11mm，和市面上通用的4mm香蕉插座、面板安装座完全适配，不需要额外改安装孔位，多插头并排布置时，中心距只要留10mm以上就不会出现手柄干涉的问题。设计的时候特意把插针和手柄的配合段做了滚花处理，压装后插针和绝缘手柄之间不会出现相对转动，插拔拧动的时候不会出现插针跟转、内部接线松脱的问题，插针的四瓣开槽深度做了反复验证，开得太深会导致插针刚性不足，插拔几次就容易变形弯折，开得太浅则弹性不足，插合力过大，长期使用会磨损插座内的弹片，最终确定的开槽深度既能保证插合时的弹性抱紧力，让接触电阻稳定在毫欧级，也能保证插针有足够的刚性，承受上千次插拔不会出现塑性变形。

　　手柄尾部的穿线孔最大可以容纳1.5平方的多股铜芯线，满足常规测试线、电源线的载流需求，紧定螺丝采用M3的铜质螺丝，拧紧时不会压断多股线芯，同时能保证足够的压紧力，大电流通过时不会因为接线松动出现发热的问题。在实际设备应用里，这类插头除了用在测试仪器的接线端，也会用在直流电源输出端、蓄电池连接线、音响设备接线柱上，红色的手柄也对应电气接线里的正极标识，和黑色、蓝色、绿色等其他颜色的同规格插头搭配使用时，能快速区分接线极性，避免接错线烧坏设备。

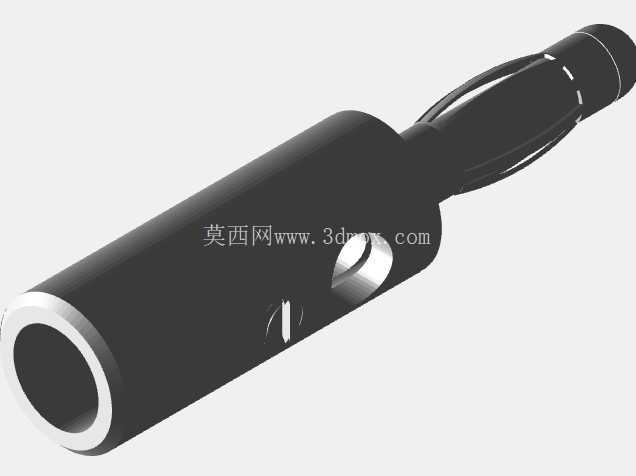

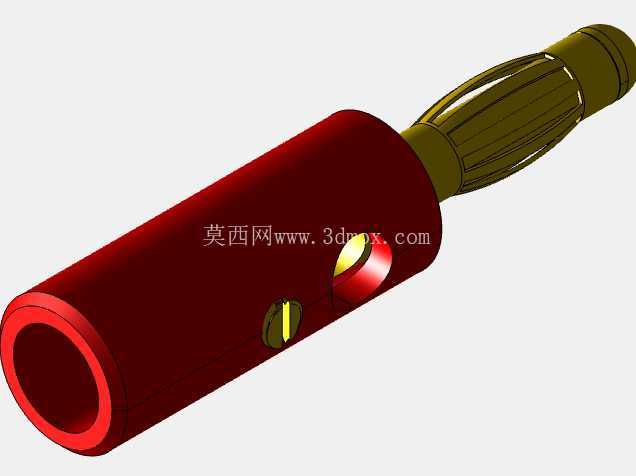

　　建模的时候把插针的弹性开槽、紧定螺丝的沉台、手柄和插针的配合滚花都做了细节还原，不是简化的外观模型，结构工程师可以直接参考这个结构做同类型接插件的改型设计，也可以用来做测试台、实验设备的布线装配模拟，验证插头和插座的配合间隙、相邻插头的安装间距是否合理，避免实际装配时出现干涉、插合不到位的问题。另外，这款插头的绝缘手柄采用直筒外形，没有多余的凸起结构，在高密度接线的面板上布置时，能最大化利用面板空间，不会因为手柄外形不规则浪费安装位置，插针头部做了圆弧导向头，插入插座时不需要刻意对准，顺着导向就能顺利插合，盲操作也能快速完成接线，很适合设备背后这类视线不好的接线位置使用。
