差速器螺旋锥齿轮传动组件结构设计

　　这套差速螺旋齿轮组件，是车辆驱动桥差速机构里的核心传动零件，日常在乘用车辆、商用工程车辆的驱动桥总成中承担核心动力分配作用，负责在车辆转弯、行驶于起伏不平路面时，自动调整左右两侧驱动轮的转速差，避免轮胎出现滑拖、异常磨损，同时保证动力能够持续稳定传递到两侧车轮，让车辆转向过程更平顺，不会出现转向卡滞、动力中断的问题。从结构设计逻辑来看，这套齿轮采用螺旋锥齿的齿形设计，相比直齿锥齿轮，啮合过程中齿面是逐步接触再逐步脱离的，重合度更高，传动过程的冲击、噪音都会明显降低，承载能力也更强，能够适配大扭矩输出的动力场景。

　　设计过程中首先要匹配差速器壳体的安装内腔边界，齿轮的节锥角、齿顶圆直径都要严格对应壳体的安装空间，避免齿轮运转时和壳体内壁、行星齿轮轴发生运动干涉；齿向的螺旋角参数经过反复校核，既要保证啮合时的轴向力在差速器壳体轴承的承载范围内，也要保证足够的齿面接触面积，避免局部应力集中导致齿面点蚀、断齿失效。实际装配时，主动螺旋齿轮和从动大齿圈的啮合间隙需要控制在合理区间，间隙过大会导致传动冲击、倒车异响，间隙过小则会出现润滑不足、齿面烧蚀的问题，齿轮的安装定位轴径、端面止口的尺寸公差都要和差速器壳、半轴齿轮的配合尺寸匹配，保证装配后齿轮的啮合印痕处于齿面中部偏趾端位置，符合重载传动的啮合要求。

　　齿形参数设计上，采用等顶隙收缩齿的结构，齿根圆角经过优化，能够降低齿根的应力集中系数，提升齿轮的抗弯曲疲劳强度，适配车辆起步、急加速时的瞬时大扭矩冲击。齿轮的背面设计有止推端面，和差速器壳内的耐磨垫片贴合，承受齿轮啮合产生的轴向推力，避免齿轮端面直接磨损壳体，长期使用后只需要更换耐磨垫片即可恢复装配间隙，降低维护成本。在实际应用场景中，这套齿轮组件不仅用于传统燃油车辆的驱动桥，在电动车辆的电驱动桥集成差速结构中也有广泛应用，不同扭矩等级的车型可以通过调整齿面宽度、模数参数来适配对应的动力输出需求。

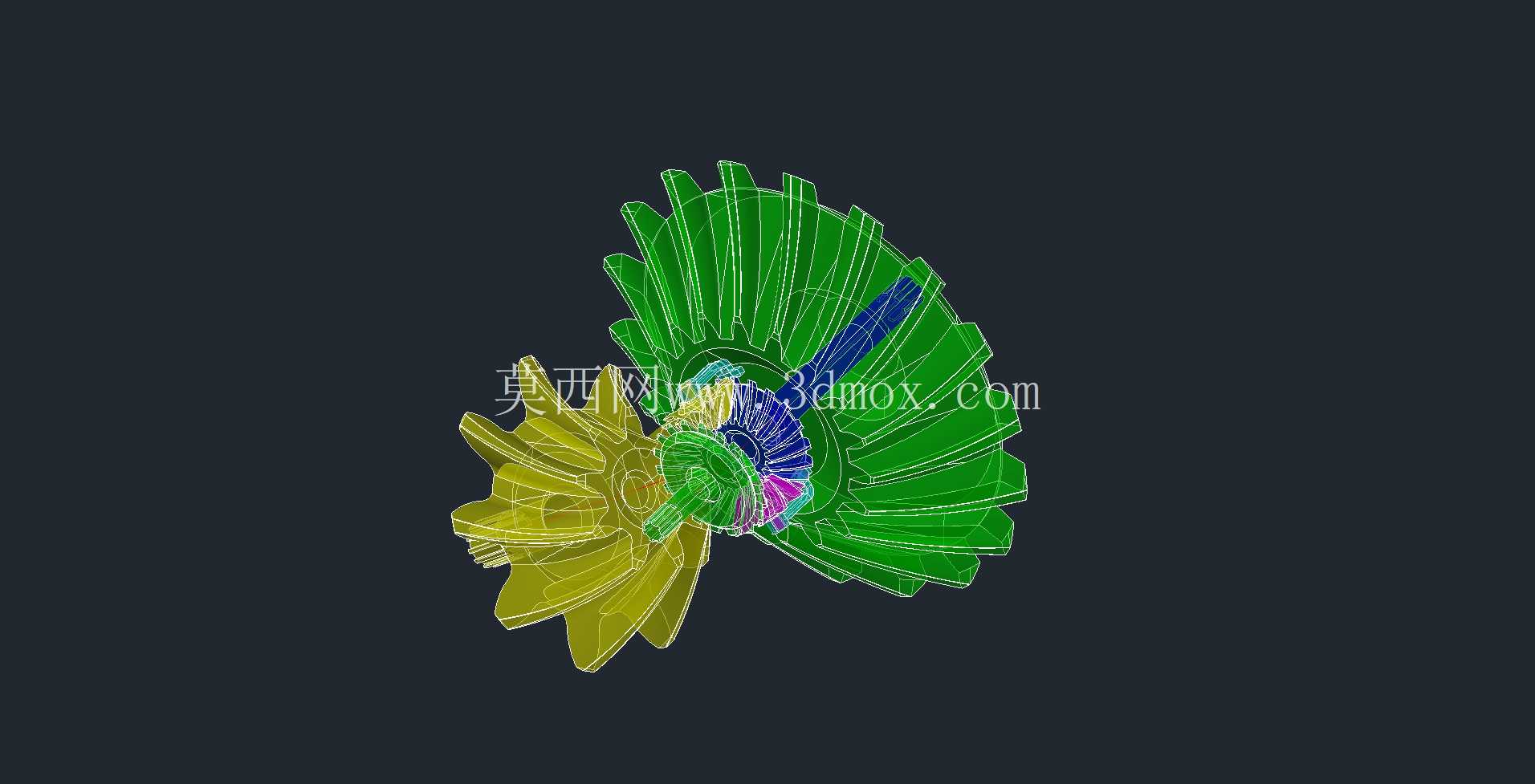

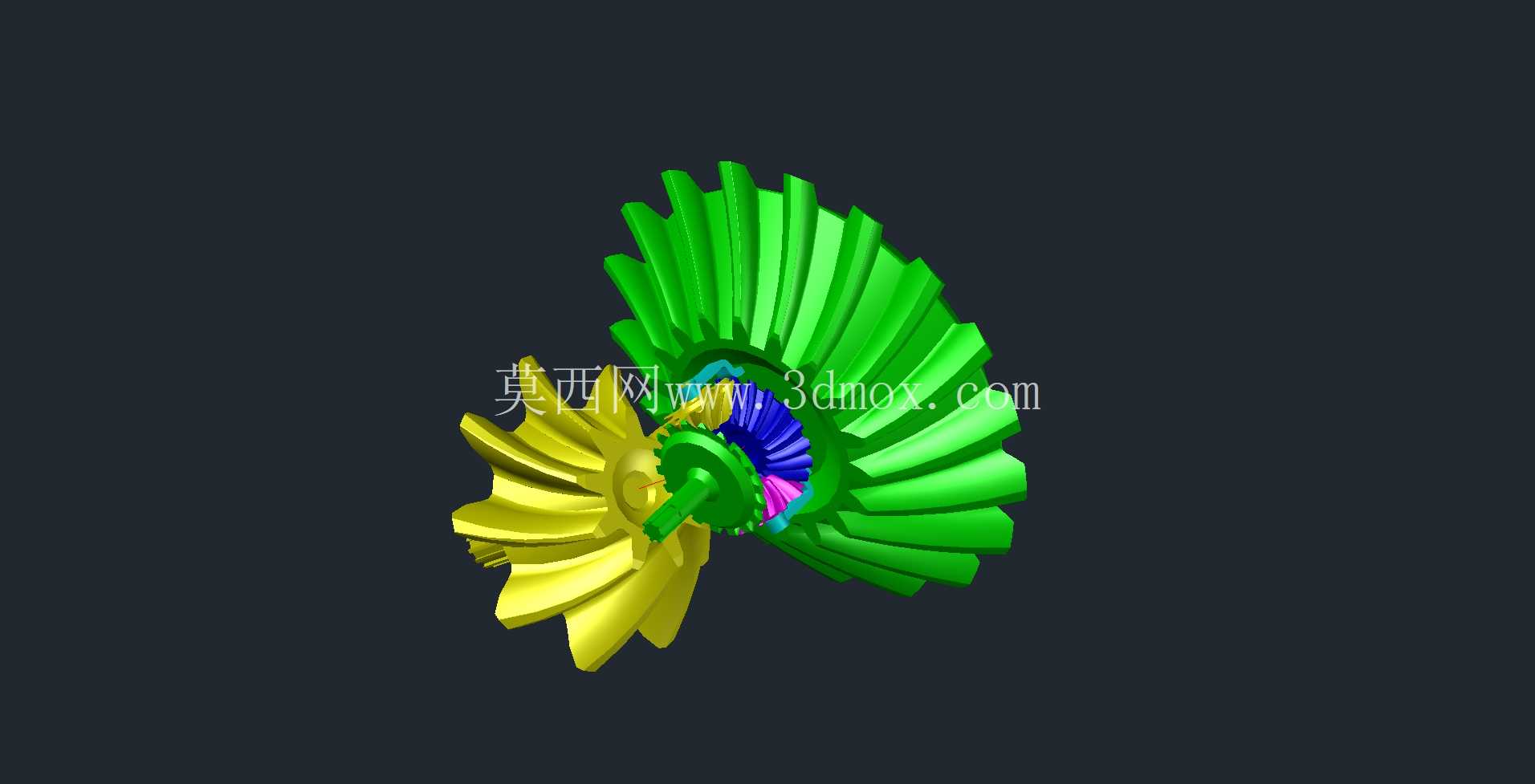

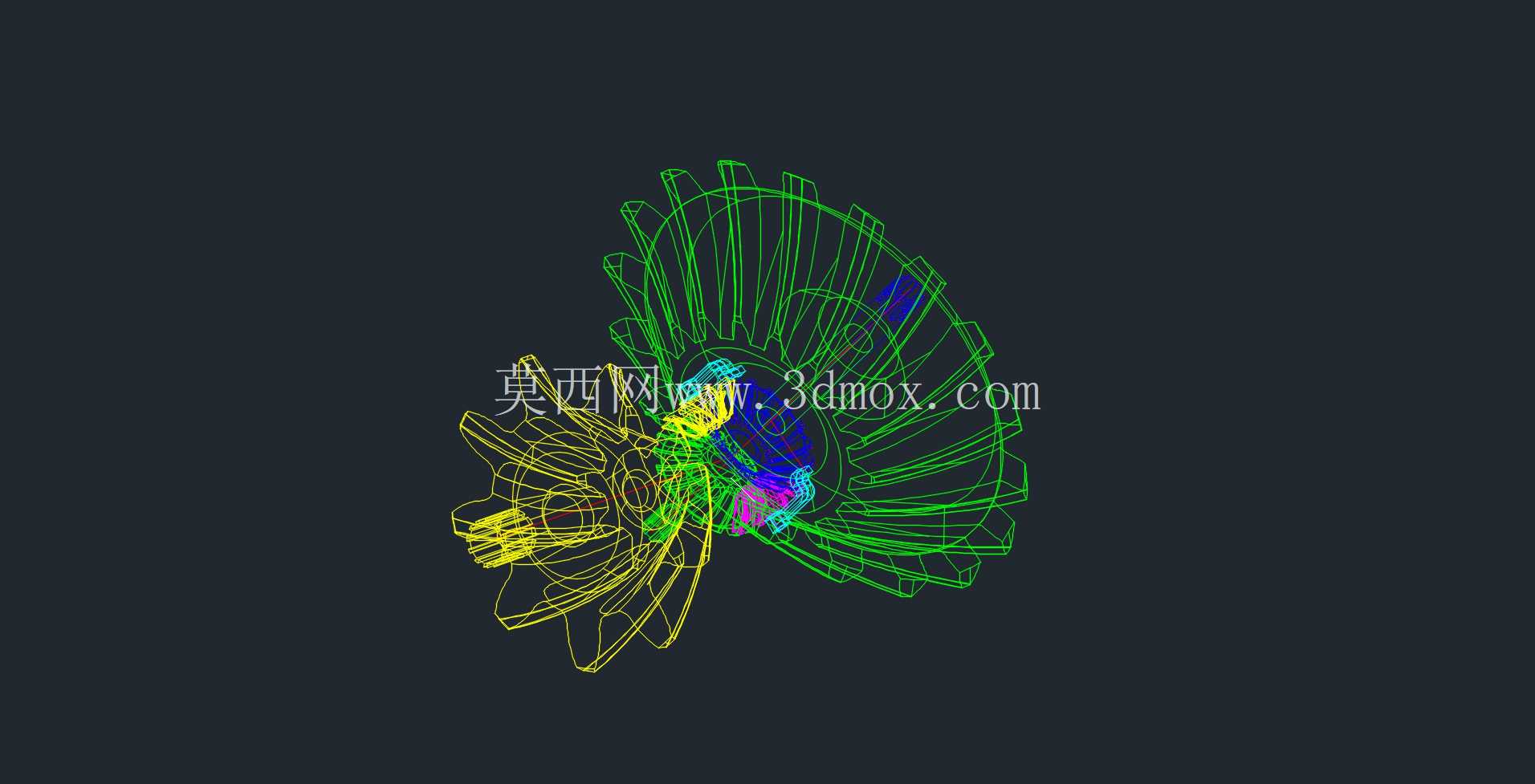

　　建模过程中严格按照齿轮啮合原理生成渐开线齿形，螺旋齿面的曲率经过连续校验，保证装配后两齿轮的齿面能够实现线接触啮合，不会出现边缘接触、啮合卡滞的问题；齿轮的中心距、安装距参数都预留了合理的调整余量，方便实际生产装配时通过调整垫片厚度来校准啮合位置，补偿零件加工带来的尺寸误差。从安装边界来看，从动大齿圈通过螺栓固定在差速器壳体上，螺栓孔的位置度、节圆直径都和壳体的安装法兰严格对应，主动齿轮通过轴承支撑在差速器壳的轴承座孔内，轴端的花键参数和行星齿轮架、半轴的连接尺寸匹配，保证动力传递路径的同轴度，减少运转过程中的振动。这套齿轮的润滑方式采用飞溅润滑，齿面的油槽结构经过优化，运转时能够将桥壳内的齿轮油带到啮合齿面之间，形成稳定的润滑油膜，降低齿面磨损，延长零件使用寿命。在工况适配方面，设计时考虑了车辆满载、冲击载荷、连续高速运转等多种极端工况，齿面的接触强度、弯曲强度都经过载荷校核，能够满足不同路况下的使用要求，不会因为短时过载出现齿面损伤。
