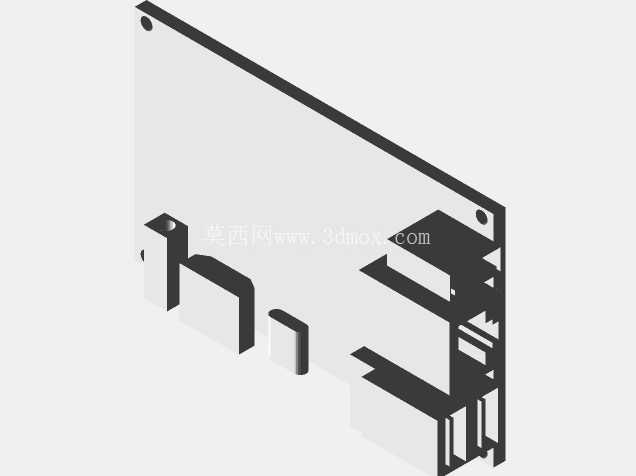

香橙派4 LTS开发板配套防护箱体结构设计

　　从结构设计逻辑来看，首先要卡准开发板的安装边界，箱体内部的容腔尺寸严格匹配开发板的长宽参数，预留的固定柱位置完全对应开发板四角的安装孔位，安装时不需要额外做打孔调整，直接通过铜柱就能将开发板固定在箱体内，避免开发板在箱体内部晃动导致接口对位偏差。箱体侧壁的开口位置完全对齐开发板的各类外接接口，包括电源接口、HDMI输出、USB接口、网口、GPIO排针区域，每个开口的尺寸都做了公差预留，既保证外接插头能顺利插入，又不会出现过大的缝隙导致灰尘大量进入。在嵌入式开发与小型智能硬件部署场景中，开发板的裸露使用往往面临积灰、外力磕碰、接线拉扯松脱等实际问题，尤其是在工业现场数据采集、边缘计算节点部署、小型智能终端样机验证这类非桌面实验室环境下，一块适配开发板安装尺寸的防护箱体，能大幅降低硬件损坏概率，减少后期运维的排查成本。这款针对Orange Pi 4 LTS v3设计的箱体结构，完全围绕开发板本身的接口布局、固定孔位、散热需求做适配，没有冗余的装饰结构，所有设计点都服务于实际安装使用的便利性。

　　考虑到开发板长时间运行的散热需求，箱体并没有做全封闭设计，对应主控芯片、内存颗粒的位置预留了散热通道，既可以通过自然对流带走运行产生的热量，也能兼容常规尺寸的被动散热片安装，不会因为箱体的遮挡导致散热效率下降。在实际项目应用中，这类箱体可以直接作为边缘计算节点的外壳使用，比如在车间设备数据采集场景下，将搭载采集程序的香橙派固定在设备电控柜旁的导轨上，箱体可以阻挡车间内的切削液飞溅、金属粉尘飘落，避免电路板短路或者触点氧化；在小型智能网关部署场景中，箱体可以保护开发板不会被现场施工的线缆拉扯、工具磕碰，保证长期运行的稳定性。设计过程中没有采用复杂的卡扣结构，而是选择了更可靠的螺丝固定方式，箱体上下盖的连接位置预留了统一规格的螺丝孔，装配和拆解都只需要常规的十字螺丝刀，方便后期对开发板进行程序烧录、接线调整或者硬件更换。箱体的壁厚选择了兼顾强度和轻量化的参数，既不会因为壁厚过薄导致受力后变形挤压内部电路板，也不会因为壁厚过大增加整体重量和材料成本，外轮廓的边角做了小尺寸的倒角处理，避免安装时锋利的边角划伤操作人员，也能减少边角位置的应力集中，降低跌落时的开裂概率。

　　针对GPIO排针的外接需求，箱体对应位置做了可拆分的挡片设计，如果不需要外接排针，可以保留挡片实现更好的封闭防护，如果需要外接传感器或者扩展模块，可以直接拆掉挡片，不需要对箱体进行二次切割加工，适配不同的项目使用需求。很多开发板配套外壳在设计时容易忽略接线的应力释放问题，这款箱体在每个接口开口的外侧都预留了少量的平面空间，当外接插头插入后，线缆的弯折位置不会直接顶到箱体边缘，减少线缆接头处的弯折应力，避免长期使用后线缆内部线芯断裂。从安装兼容性来看，箱体背部预留了通用的挂装孔位，既可以通过螺丝固定在墙面、电控板上，也可以搭配扎带固定在型材机架上，适配不同的现场安装条件，不需要额外定制安装支架。

　　整个结构没有复杂的曲面造型，所有特征都是规则的拉伸、切除结构，不管是采用3D打印做小批量样机验证，还是采用注塑工艺做批量生产，都能很好的控制加工成本，降低生产过程中的不良率。在做结构校验的时候，特意核对了开发板上所有高度突出的元件位置，包括排针高度、接口突出高度、电容元件高度，箱体内腔的高度尺寸完全覆盖这些突出元件的高度，不会出现合盖后挤压元件导致引脚脱焊、元件损坏的问题。对于嵌入式开发从业者来说，这类适配性的防护结构不需要自己重新测量尺寸、绘制孔位，直接拿来就能完成开发板的防护装配，能节省大量的结构设计时间，把更多精力放在程序开发和功能调试上，尤其是在多节点部署的项目中，统一规格的防护箱体也能让现场布线和设备安装更规整，后期维护时的设备识别和更换也更方便。
