半硬壳式飞机机身承力结构设计

在航空飞行器结构设计领域，半硬壳式机身是当前通用航空、支线客机乃至部分军用机型广泛采用的机身构型，这套结构模型完整还原了该类机身的核心承力逻辑与构件组成，可直接用于航空结构教学、初始方案论证阶段的结构示意与受力路径演示。不同于早期的构架式机身完全依靠内部杆件承力、蒙皮仅维持气动外形的设计，半硬壳结构将蒙皮纳入承力体系，配合纵向布置的长桁与横向排布的隔框，形成空间薄壁承力壳体，在控制结构重量的前提下大幅提升机身的整体刚度与抗扭、抗弯性能。

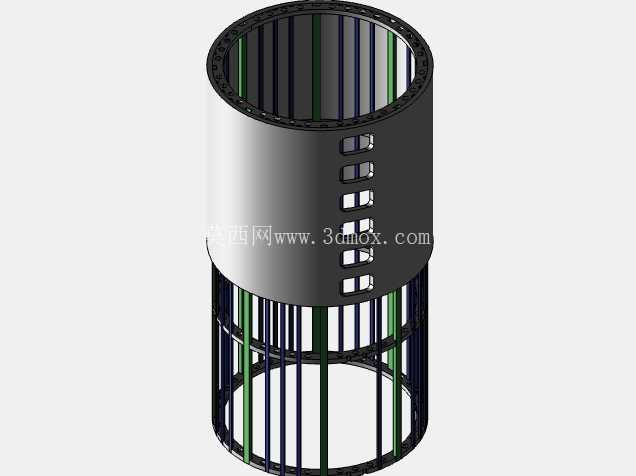

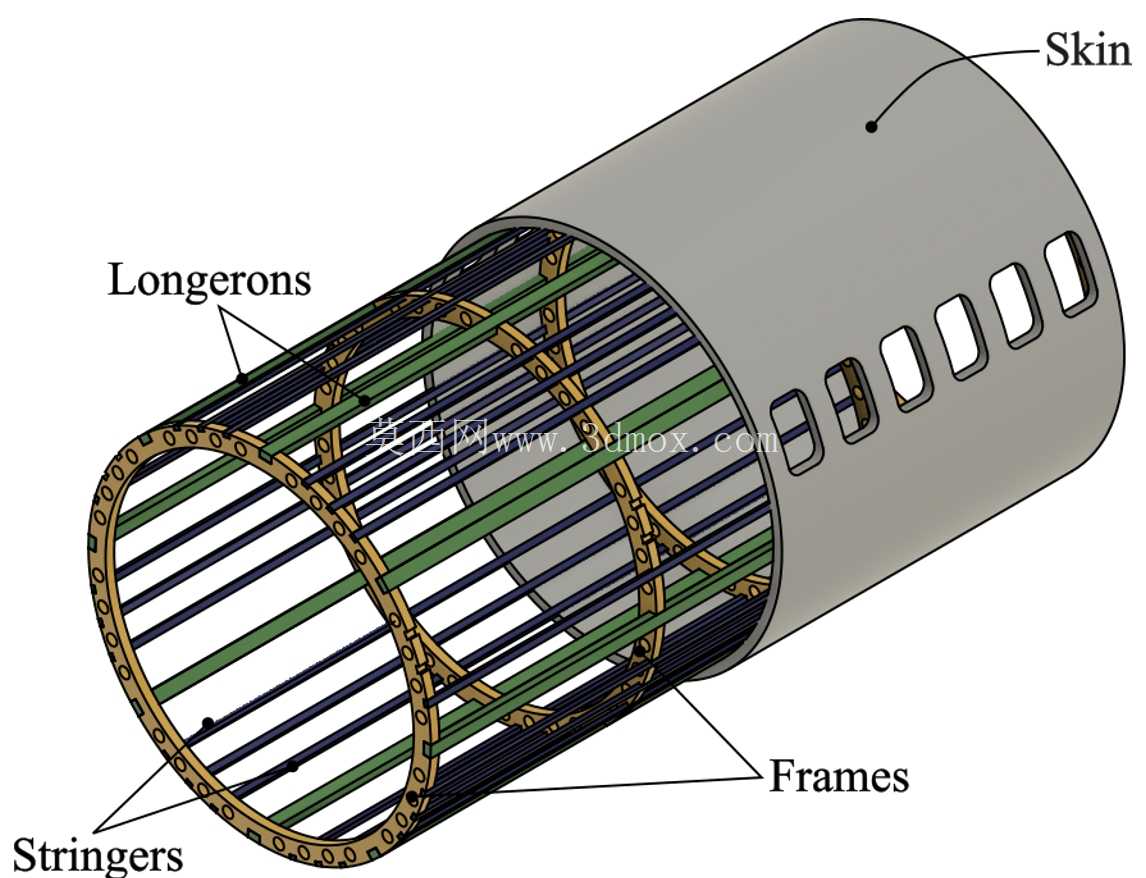

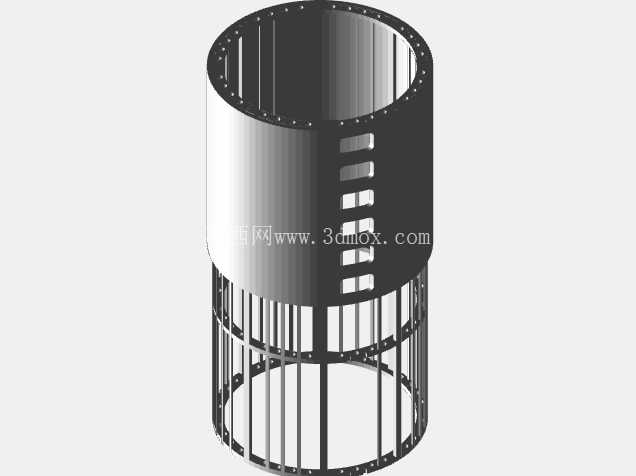

从实际应用场景来看，这类结构主要适配飞行速度在亚音速区间的固定翼飞行器，机身需要承担机翼传递的升力、尾翼传递的操纵力矩、起降阶段的冲击载荷，同时还要为机载设备、燃油、乘员与货物提供封闭的安装空间，维持光滑连续的气动外形降低飞行阻力。模型中清晰标注的Skin即机身蒙皮部分，实际工程中多采用航空铝合金板材或复合材料层压板成型，通过铆接或胶接的方式与内部骨架连接，除了承受局部气动载荷、维持机身截面外形之外，还会参与整体的弯矩与扭矩传递，蒙皮上预留的方形开口对应舷窗、设备检修口的位置，这类开口区域在实际设计中需要做局部加强，避免应力集中导致的结构疲劳失效。

纵向布置的Longerons即长桁构件，沿机身轴向连续排布，截面多采用L形、Z形或帽形挤压型材，主要作用是支撑蒙皮，提升蒙皮的临界失稳应力，同时和蒙皮共同承担机身弯曲产生的轴向拉压载荷，长桁的排布密度需要结合机身截面尺寸、设计载荷系数综合计算，在机身开口、设备安装支座等载荷集中区域，还需要对局部长桁做加粗或增加辅助长桁的处理，保证载荷的顺畅传递。横向布置的Frames即隔框构件，沿机身轴向按等间距或变间距排布，分为普通框与加强框两类，普通框主要作用是维持机身的截面形状，为长桁和蒙皮提供横向支撑，固定机载设备的安装支架；加强框则布置在机翼与机身对接处、起落架安装位置、发动机吊挂点等集中载荷作用位置，将集中载荷扩散分布到整个机身壳体上，避免局部载荷过大造成结构破坏。

从设计思路层面来看，这套结构的核心设计逻辑是等强度设计，在满足刚度、强度与疲劳寿命要求的前提下尽可能降低结构重量，也就是航空设计中常提到的减重增效。建模过程中需要先确定机身的理论外形截面，沿轴向生成隔框的定位基准，再根据载荷计算结果确定长桁的数量、截面规格与排布位置，之后生成蒙皮曲面并预留各类开口位置，最后完成各构件之间的连接细节设计。安装边界方面，这类机身结构前端通常对接前机身与雷达罩、座舱段，后端对接后机身与尾翼连接段，下部预留机翼对接交点与起落架舱开口，上部布置座舱盖、天线等设备的安装基座，各对接面的位置精度、同轴度直接影响后续全机装配的互换性，在初始建模阶段就需要严格控制各基准面的形位公差，避免后续装配阶段出现阶差、间隙超差的问题。

在实际工程应用中，这类半硬壳结构的受力路径非常清晰：机翼传递的升力通过对接接头传递到机身加强框，再由加强框扩散到蒙皮与长桁组成的壁板上，沿机身轴向传递到前后机身段；机身表面的局部气动载荷直接作用在蒙皮上，通过蒙皮传递给相邻的长桁与隔框，最终分散到整个机身结构；起降阶段的地面冲击载荷则通过起落架接头传递到对应位置的加强框，再沿壁板向全机扩散。相较于硬壳式机身完全依靠厚蒙皮承力的设计，半硬壳结构对大尺寸机身的适配性更强，不会因为蒙皮过厚导致结构重量超标；相较于构架式机身，其气动外形更光滑，结构整体刚度更好，空间利用率更高，能够充分利用机身内部空间布置燃油箱、机载设备与舱段，是当前固定翼飞机机身结构的主流设计方案。模型中拆解展示的三类核心构件，能够帮助结构设计从业者快速理解半硬壳机身的传力逻辑与构件组成，在开展初始方案设计时快速完成结构布局规划，减少前期方案迭代的时间成本。
