基于NACA2412翼型的翼盒承力结构设计

在固定翼航空器的结构设计体系中，翼盒作为机翼核心承力单元，承担着传递气动升力、挂载载荷、维持翼面气动外形的核心作用，本次设计的翼盒结构完全基于NACA2412低速翼型构建，适配轻型固定翼飞机、小型长航时无人机的机翼段使用需求。从实际工程应用场景来看，这类翼盒结构多用于起飞重量在50-200kg区间的轻型通航飞机、民用测绘无人机，安装边界需匹配机翼根部与机身对接框的连接孔位，展向长度可根据实际机型的翼展需求做等比例缩放，弦向尺寸完全遵循NACA2412翼型的坐标参数，最大厚度位置位于弦长30%处，相对厚度12%，能够在低速飞行条件下兼顾升阻比与结构内部空间利用率。

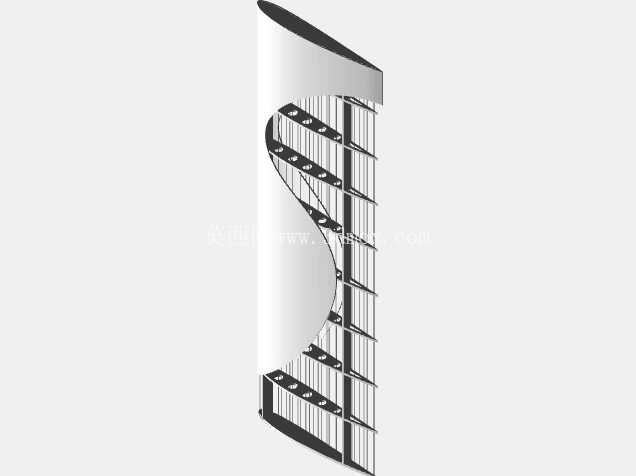

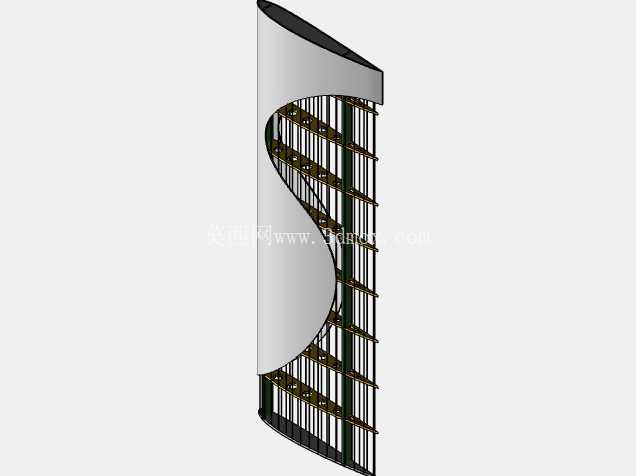

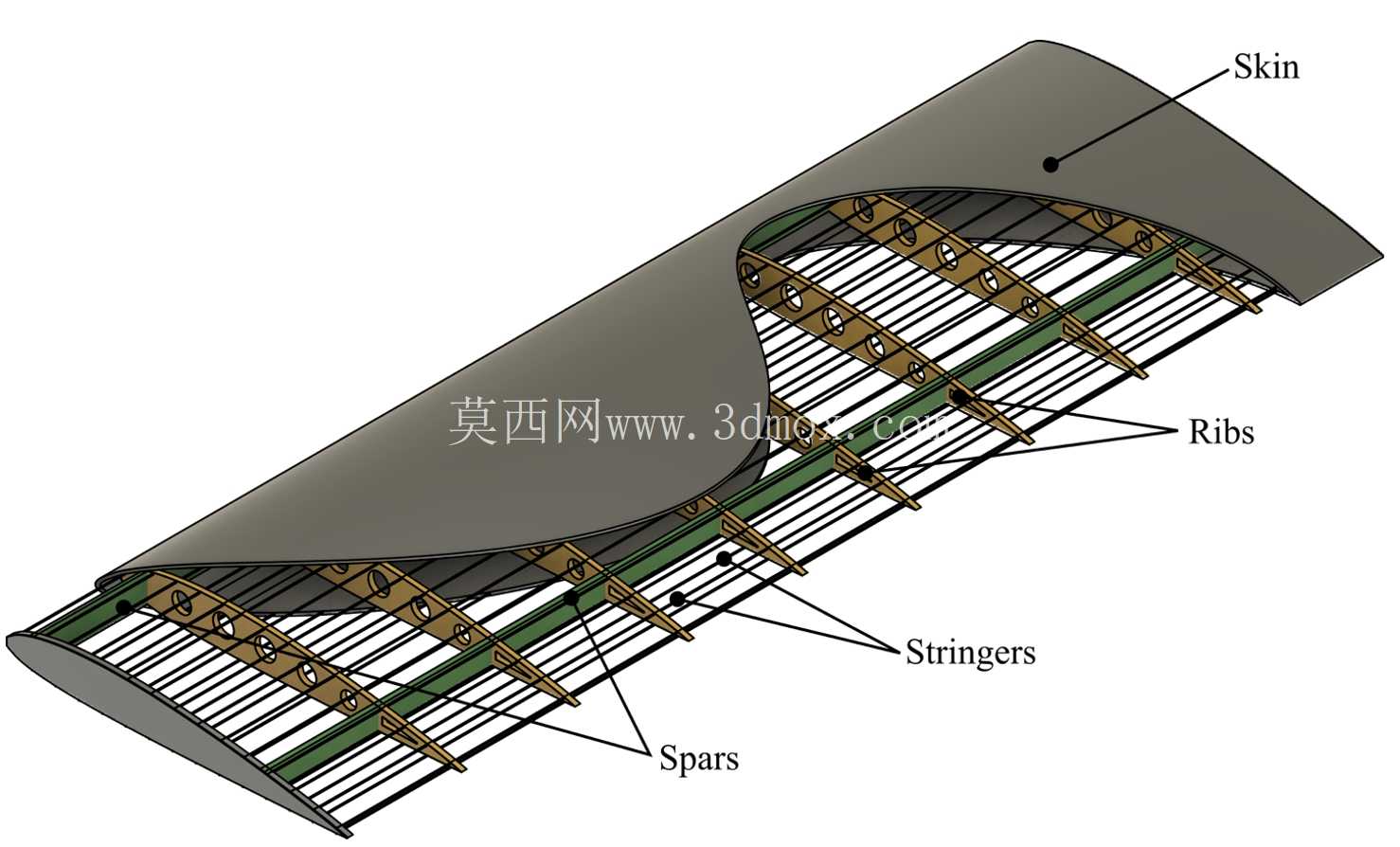

从结构功能分层来看，该翼盒采用经典的梁式承力布局，最外层的蒙皮（Skin）采用等厚度曲面设计，既维持翼型的光滑气动外形，也承担飞行过程中的局部气动剪应力与蒙皮局部弯矩，蒙皮与内部骨架的连接边预留了均匀的铆接位，可适配1.2-2mm厚度的航空铝蒙皮或复合材料蒙皮的装配需求。内部纵向布置的翼梁（Spar）作为主承力构件，沿翼型弦向布置在承力最优位置，前后梁分别位于弦长15%与65%位置，承担机翼绝大部分的弯曲载荷，梁的截面采用C型槽设计，在保证抗弯截面模量的前提下尽可能降低结构自重，梁与翼肋的连接位置预留了定位卡槽，装配时可直接卡入翼肋的定位槽完成初定位，减少装配过程中的工装夹持需求。

纵向布置的长桁（Stringers）沿展向等距分布在蒙皮与翼肋之间，主要作用是支撑蒙皮，提升蒙皮的临界失稳临界应力，避免蒙皮在气动载荷作用下发生鼓包或屈曲，长桁采用L型截面，与蒙皮、翼肋的连接可采用胶接或铆接工艺，适配不同材料体系的加工需求。翼肋（Ribs）沿展向按等间距布置，作为翼盒的横向支撑构件，一方面维持翼型的截面形状，将蒙皮传递来的气动载荷分散传递到翼梁与长桁上，另一方面翼肋上开有均匀的减轻孔与走线孔，既能够降低结构自重，也可预留燃油管路、操纵拉线、航电线缆的穿行空间，减轻孔的边缘做了倒圆处理，避免应力集中导致的结构疲劳失效。

设计过程中完全遵循航空结构设计的等强度原则，从翼根到翼尖的构件尺寸做了梯度优化，翼根位置的翼梁缘条厚度、翼肋厚度均大于翼尖位置，匹配机翼从根部到尖部逐渐降低的弯矩分布，在保证结构强度裕度满足2.5倍最大过载要求的前提下，尽可能降低结构重量，提升整机的有效载荷占比。安装边界方面，翼盒根部的端板预留了与机身主承力框对接的螺栓孔位，孔位排布采用对称布局，可承受起降、机动飞行过程中的不对称载荷，翼盒前缘预留了前缘缝翼、防冰装置的安装接口，后缘预留了副翼、襟翼的铰接安装位，无需额外加工即可直接对接常规的机翼操纵面结构。

从实际使用的角度来看，该翼盒结构既可以作为全金属机翼的核心承力骨架，适配航空铝合金加工工艺，也可作为复合材料机翼的成型模具骨架，在其外表面铺贴碳纤维预浸料后一体固化成型，结构的各零件拆分完全符合装配工艺要求，不存在加工死角，所有构件均可采用常规的数控铣削、激光切割工艺完成加工，无需特殊的定制工装，能够有效降低小批量试制阶段的加工成本。结构内部的预留空间也可根据使用需求整合整体式燃油箱，利用翼盒的密封结构存储燃油，进一步提升飞行器的航程表现，长桁与翼肋的排布间距也经过优化，能够避免燃油晃动带来的结构共振问题。
