斜床身数控车床结构三维设计作品

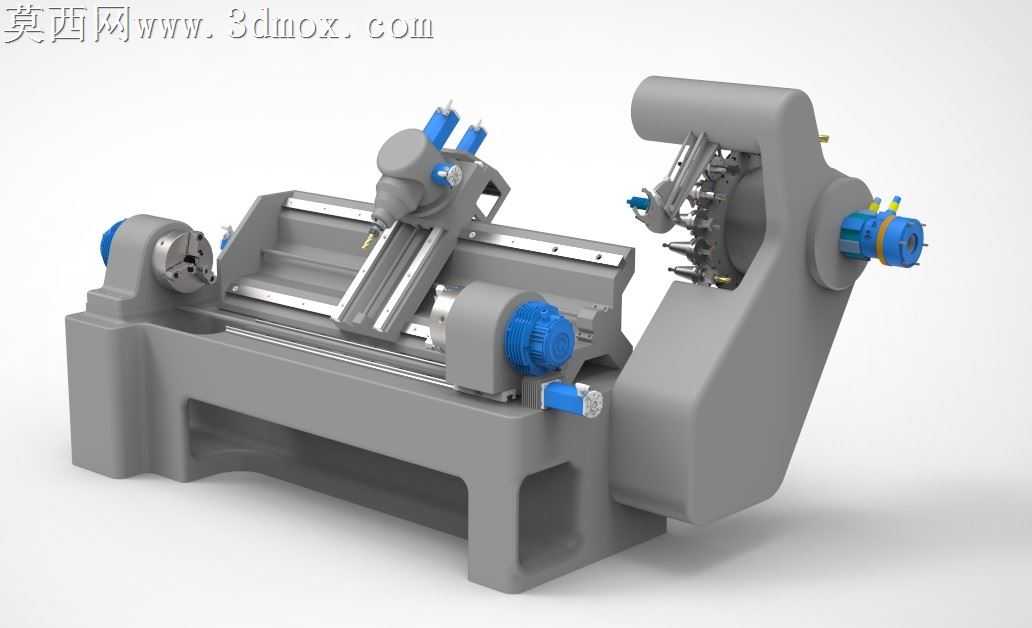

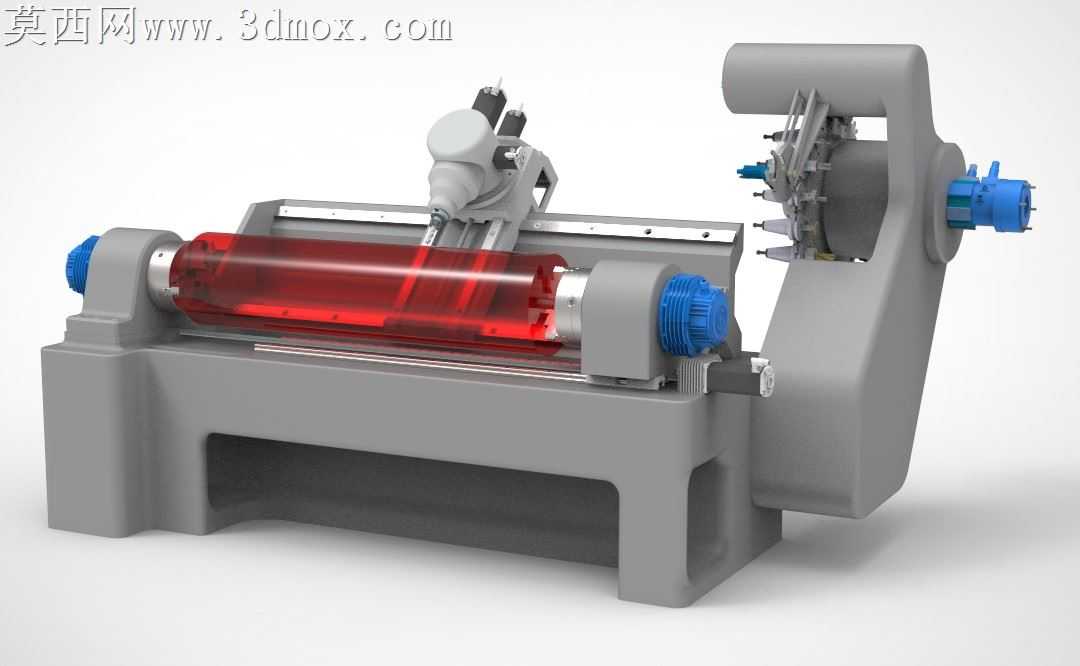

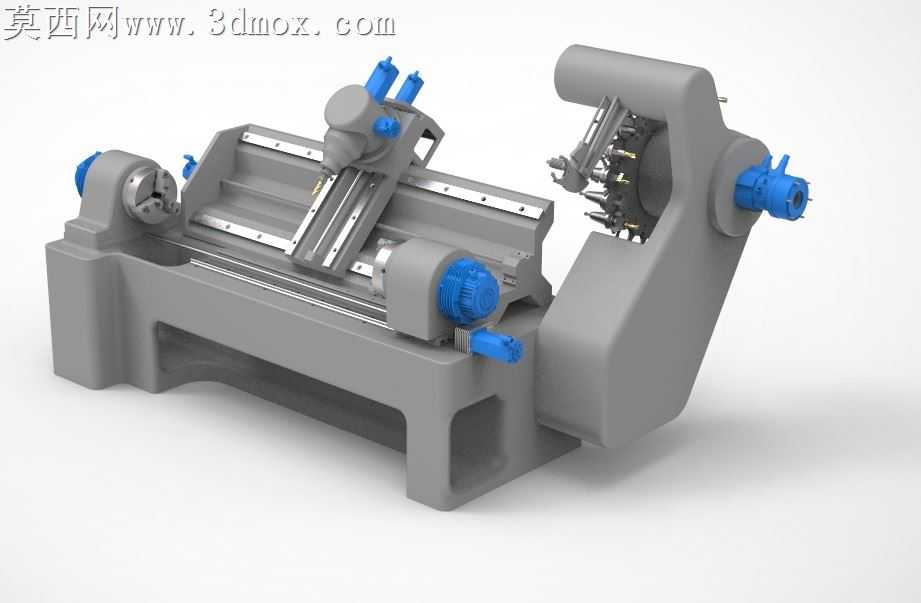

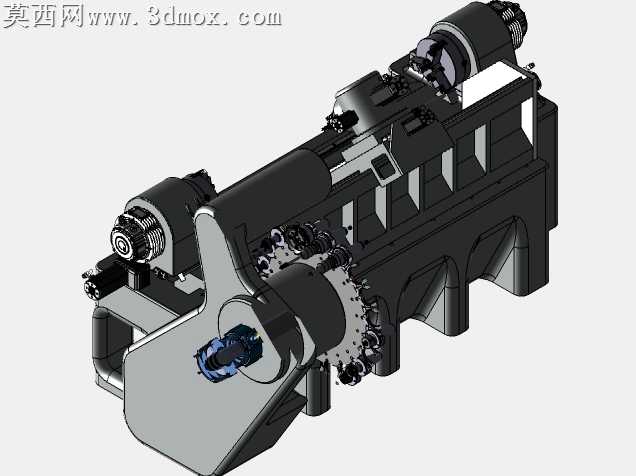

本作品为斜床身布局的数控车床完整三维建模成果，建模过程中严格遵循实际数控车床的结构比例与装配逻辑，对设备各组成部件进行了精细化的三维还原。建模阶段首先搭建床身主体结构，斜置的床身导轨采用符合实际机床的倾斜角度设计，保证排屑顺畅与高刚性支撑特性，床身底座的镂空减重结构、加强筋布局均参考真实机床铸件的设计逻辑，在还原外观形态的同时兼顾结构合理性的表达。针对主轴系统，建模时还原了主轴卡盘、主轴箱体、主轴驱动端的连接结构，卡盘的卡爪、锁紧结构均做了细节刻画，清晰展示主轴端工件装夹的结构原理。刀塔部分完整还原了多工位动力刀塔的结构，包括刀盘、刀具安装位、刀塔旋转驱动机构、动力刀具的传动连接结构，清晰展现斜床身数控车床多工序加工的结构基础。尾座部分还原了可伸缩顶针、尾座锁紧机构、尾座沿导轨移动的导向结构，适配长轴类工件的顶紧加工需求。各进给轴的传动结构，包括X轴、Z轴的丝杠副、导轨滑块、伺服驱动电机的安装位均做了对应建模，蓝色标识的电机部件与灰色床身主体形成清晰的视觉区分，直观展示设备的动力布局。渲染阶段采用哑光金属质感模拟机床铸件的材质表现，传动部件、电机部分采用区分度较高的材质色彩，突出不同功能部件的结构边界，整体渲染光影柔和，清晰展现各部件的装配关系与空间位置。设计过程中参考成熟斜床身数控车床的布局方案，确保各运动部件的行程空间无干涉，结构布局符合数控车床高刚性、高精度加工的设计需求，完整呈现了斜床身数控车床从床身底座到各功能部件的完整装配形态，可用于数控设备结构认知、机床布局方案参考等场景。
