带数显急停的电源转换安装座结构设计

这款安装座的设计初衷，是为工业现场常用的LRS-650-12交流转直流开关电源配套前置操作与状态显示组件，解决电源本体外露安装时操作不便、状态无法直观读取、急停触发距离过远的实际问题，在自动化控制柜、小型设备集成电控舱、桌面式测试治具供电单元这类场景中，能直接作为电源的前置操作端固定使用，无需额外在柜体面板上零散开孔布置元件。

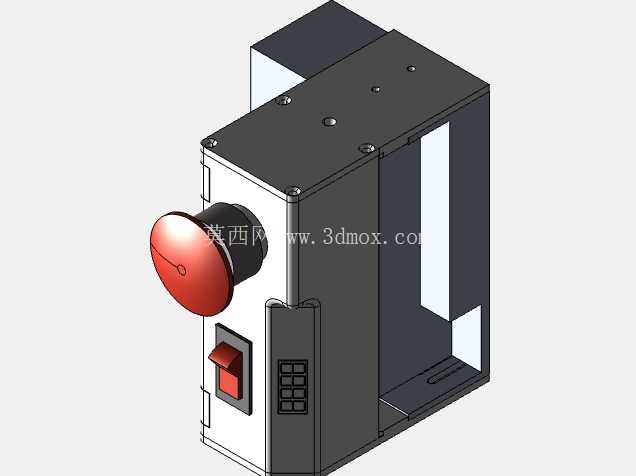

从结构布局来看，整体采用折边式盒体承托结构，下部预留的卡槽刚好可以卡入对应型号电源的上部凸边，安装时不需要额外制作转接支架，直接通过预设的孔位完成固定：组件与电源本体的连接采用9颗M4螺钉，沿结合面均匀排布，保证拼接后无松动错位；组件整体向安装基面固定时，采用4颗M4螺钉穿过侧边的安装耳，可固定在电控板、设备框架或者安装板上，安装耳的孔位做了沉头处理，螺钉锁紧后头部不会突出外表面，避免剐蹭接线或者操作人员。面板上预留了两个M2规格的螺钉孔，适配2-56规格的安装螺钉，用来固定数显电压表，电压表的显示窗口刚好对准面板上的矩形开孔，安装后屏幕与面板表面基本齐平，不会积灰也不会被意外磕碰。

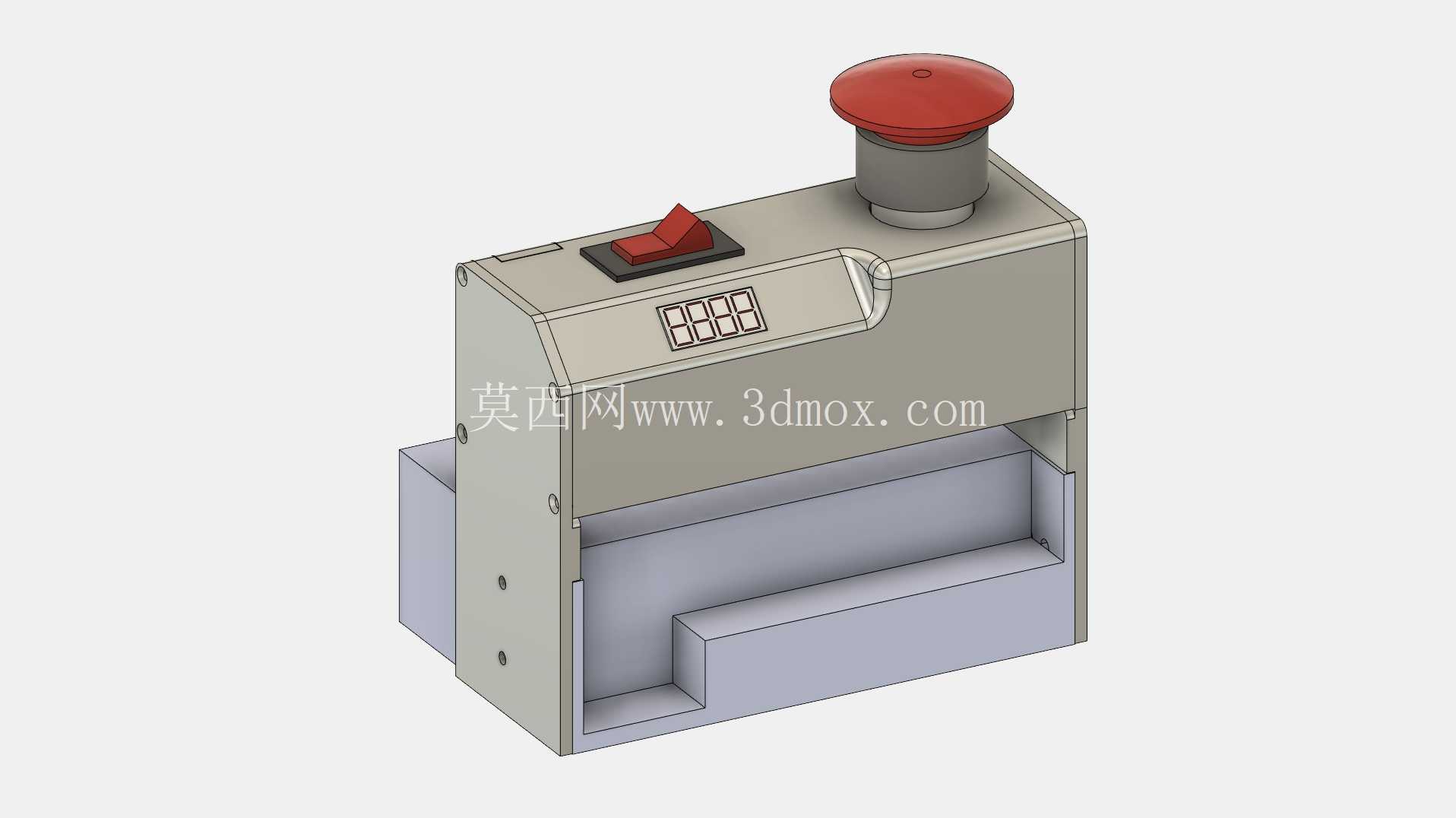

功能集成上，这款安装座整合了三类核心电气操作与显示元件：顶部的大直径蘑菇头急停按钮采用标准HB2-BS544规格，按钮头部突出安装座上表面足够高度，操作人员在紧急情况下不需要精准瞄准，手掌或者手臂拍击即可触发停止，按钮的安装座做了加厚凸台处理，反复拍击也不会出现面板开裂或者按钮松动的问题；面板斜面上布置的带灯翘板开关作为电源的本地控制开关，开关旁的斜面刚好贴合操作人员站立操作时的视线角度，不需要俯身就能看清开关状态，带灯设计在光线不足的设备舱内也能快速判断电源通断；嵌入安装的三位数码电压表直接接入电源输出回路，实时显示输出电压值，不需要外接测量仪表就能判断电源工作是否正常，省去了日常巡检时反复接表测量的步骤。

设计过程中重点考虑了安装边界的适配性：整体外轮廓的宽度与配套电源的宽度完全一致，安装后不会超出电源本体的侧边尺寸，在多台电源并排安装的柜体内不会出现干涉；急停按钮的顶部高度控制在合理范围，既保证操作的便利性，也不会因为突出过高导致被意外碰撞触发停机；电压表与开关的接线空间在盒体内部做了预留，走线槽的位置刚好避开螺钉固定柱，接线完成后导线不会被盒体压破绝缘层，也不会干扰元件的正常动作。所有开孔的边缘都做了倒角处理，穿线时不会划伤导线外皮，金属结构件的边角都做了钝边处理，装配和维护时不会划伤操作人员的手部。

从实际使用的角度出发，这种集成式安装座替代了传统零散安装的急停、开关、电压表组件，不需要分别设计每个元件的安装孔位，也不需要单独制作转接板，装配时只需要将各元件固定在安装座上完成接线，再整体与电源拼接固定即可，能大幅减少电控装配的工时，同时保证各个操作元件的位置符合人体工程学要求，紧急情况下的操作响应速度更快，日常巡检时的状态读取也更直观。盒体下部的承托结构还能对电源的上部接线端起到一定的防护作用，避免金属碎屑或者灰尘直接落到接线端子上造成短路风险，侧面的通风缺口也不会遮挡电源本身的散热风道，保证电源长时间工作时的散热效率不受影响。
