低成本步进电机驱动平移倾斜测试云台

这款平移倾斜测试平台，核心定位是面向射频测试、传感校准这类需要低成本高精度位姿调整的场景，最初的设计出发点是解决小批量测试场景下，商用云台成本过高、定制化接口不足的痛点，整体结构围绕低成本步进电机加开源控制板的组合搭建，没有选用昂贵的伺服组件，而是采用常见的28BYJ-48步进电机作为动力源，搭配Wemos D1 Mini或者ESP8266作为控制核心，既能实现本地的精准位姿控制，也能依托WiFi模块接入浏览器端的控制页面，满足远程调试、自动化测试序列运行的需求。

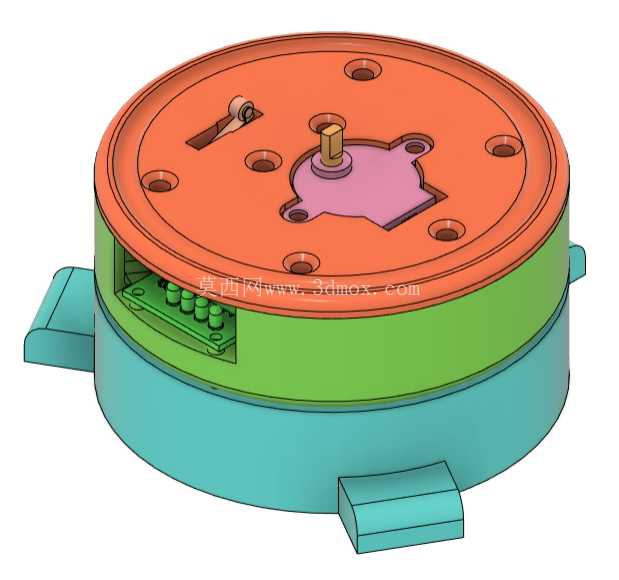

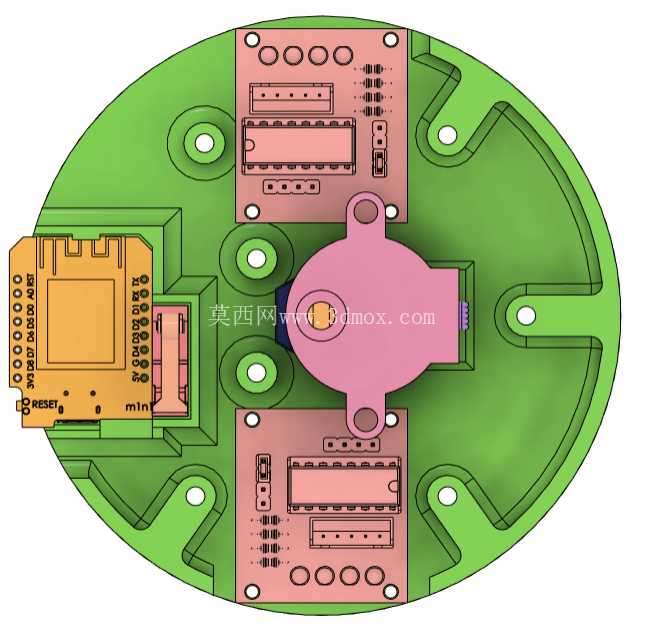

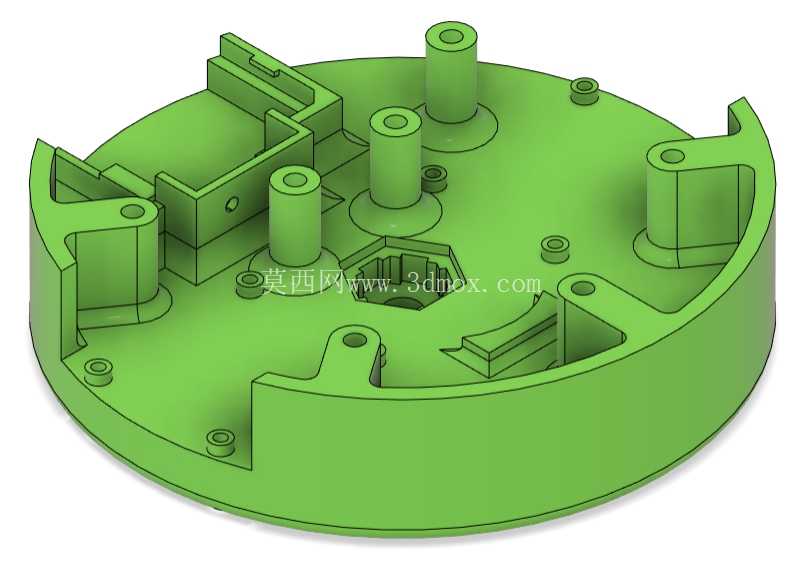

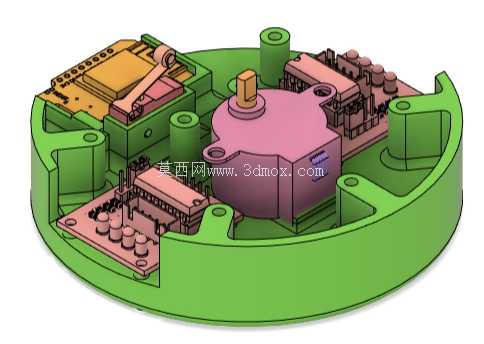

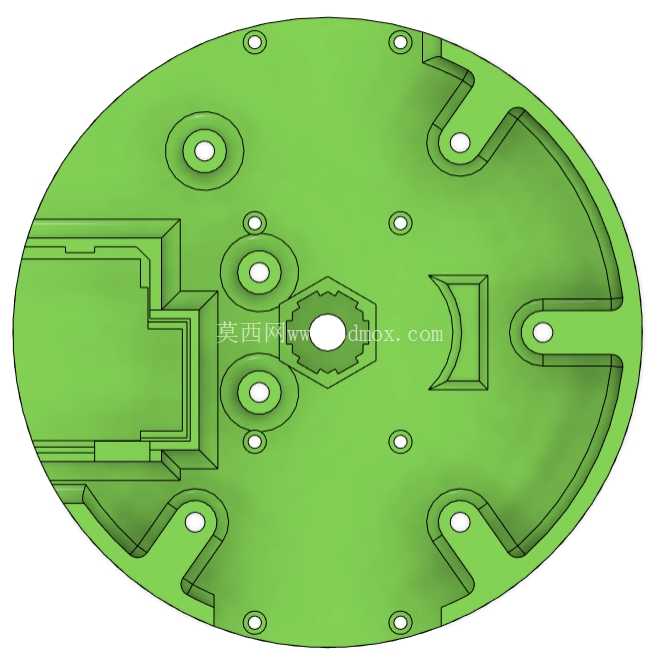

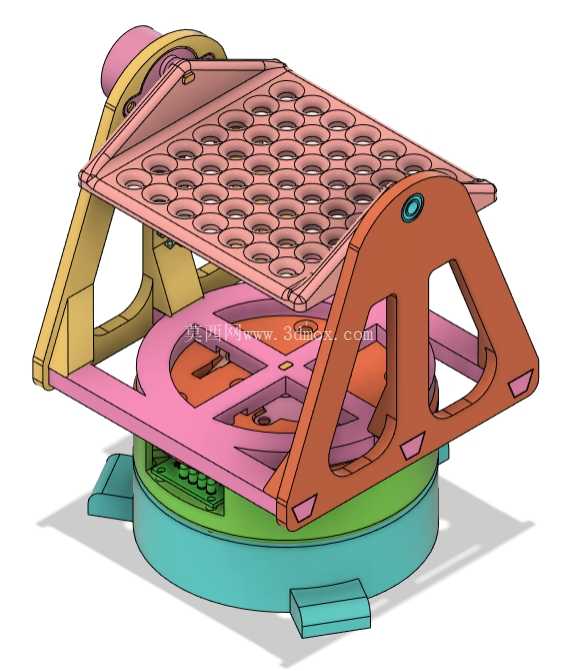

从结构设计逻辑来看，整个平台分为底座、旋转平台组件、俯仰支架、载物台面几个核心部分，底座做了下沉式的腔体设计，刚好可以容纳控制板、步进电机驱动模块以及接线端子，底部预留了四个凸台式的安装脚，既可以直接放置在桌面使用，也能通过螺丝穿过安装脚的通孔固定在测试台架上，避免测试过程中设备移位影响精度。俯仰部分采用双侧三角支撑结构，相比单臂支撑的云台，双侧支架能有效降低载物时的结构形变，支撑臂上预留了轴承安装位，搭配深沟球轴承来承载俯仰轴的径向载荷，减小转动过程中的阻尼间隙，俯仰轴的转动范围经过限位结构约束，不会出现过度翻转导致接线拉扯的问题，同时在行程两端设计了微型快动开关作为机械限位，触发后会切断电机驱动信号，避免堵转烧坏电机。

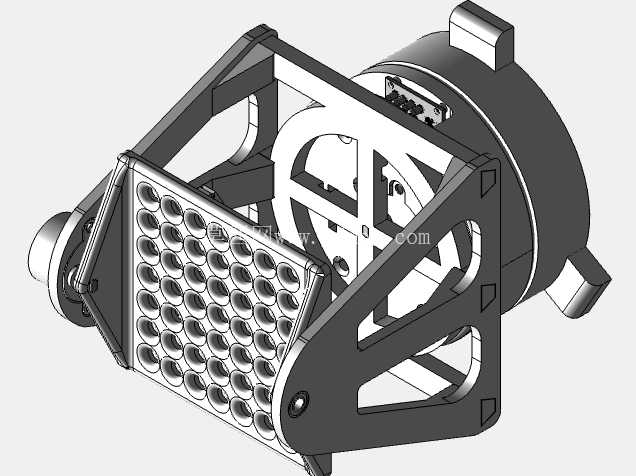

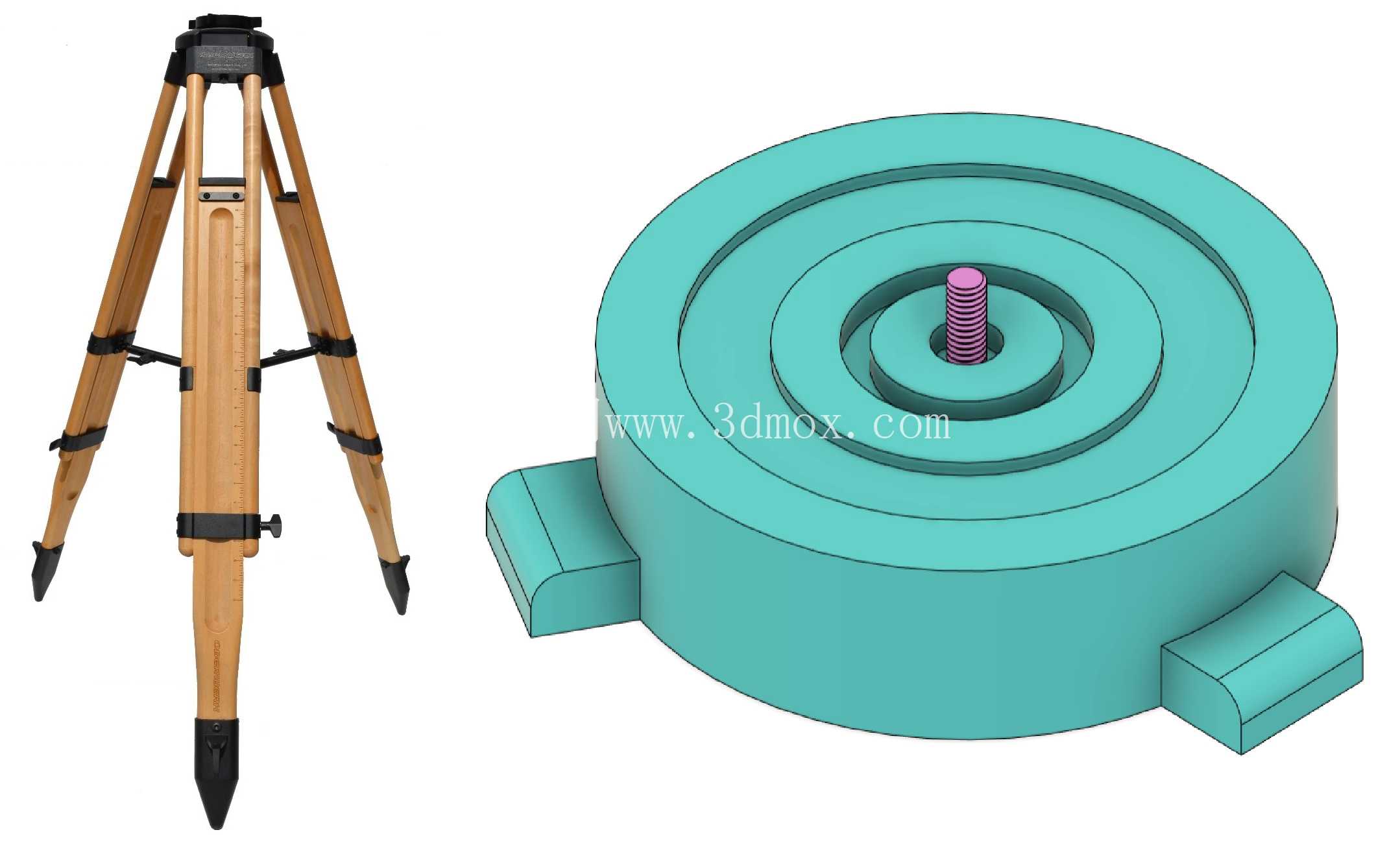

载物台面采用蜂窝式的阵列安装孔设计，孔位规格适配常用的M3以及1/4-20螺纹接口，不管是固定射频天线、小型传感器模块，还是定制的测试夹具，都能通过孔位快速锁紧，不需要额外打孔加工，大幅提升测试前的装夹效率。平台的安装接口做了通用化设计，底部预留了标准1/4-20螺纹的三脚架安装孔，最初是适配Oberwerk TR3三脚架设计，但实际兼容所有带同规格安装螺钉的三脚架，不管是桌面小三脚架还是落地式的专业三脚架都能直接安装，不需要额外做转接件，拓展了使用场景，不管是实验室桌面的近距离测试，还是外场的天线方向测试都能适配。

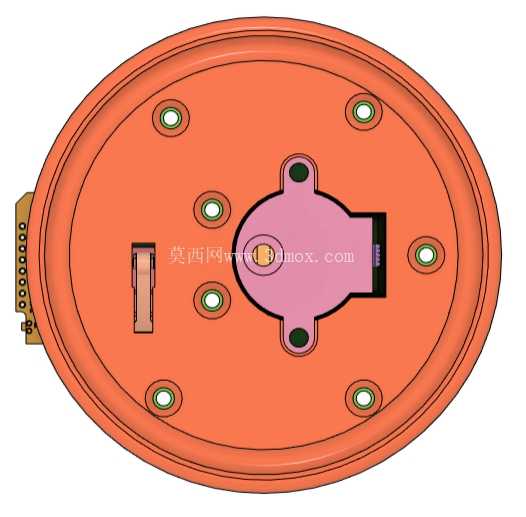

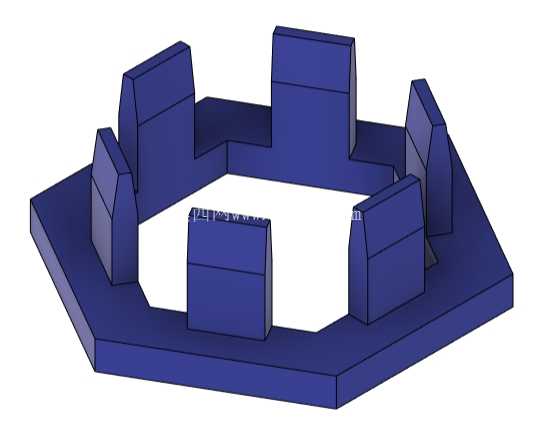

传动部分的设计充分考虑了低成本方案的精度补偿，旋转平台采用大齿圈加小齿轮的减速传动结构，配合步进电机的细分驱动，能实现小角度的精准调整，满足射频传播测试中天线方向微调、传感器定位中角度重复定位的需求，俯仰传动同样采用齿轮减速结构，避免直连电机带来的扭矩不足问题，哪怕载物台放置一定重量的测试模块，也能平稳转动不会出现下坠的情况。所有的螺纹安装件都选用了标准的六角螺母、打印锁紧螺母这类通用件，没有定制特殊规格的紧固件，后期维护更换配件的时候不需要专门找厂家定制，直接在常规五金渠道就能买到替换件，降低了后期的使用维护成本。

在安装边界上，整个平台的底座直径控制在常规三脚架安装座的适配范围内，不会出现底座过大干涉三脚架调节旋钮的问题，俯仰支架的高度做了优化，当载物台面处于水平状态时，整体高度不会过高，降低重心提升放置稳定性，载物台面的尺寸刚好能覆盖多数小型测试模块的安装需求，不会因为台面过大导致整体结构笨重，也不会因为台面过小无法装夹常规测试件。内部走线全部设计在结构件的空腔内，外部没有裸露的飞线，既避免测试过程中线缆勾挂到周边设备，也让整体外观更整洁，控制板的安装位预留了USB接口的开孔，需要更新固件或者有线连接调试的时候，不需要拆开底座就能直接插线操作。

这款平台的设计没有追求极致的精度参数，而是在成本、通用性、易维护性之间做了平衡，对于学生团队、小型研发工作室来说，不需要投入高额成本采购商用测试云台，就能满足多数平移倾斜位姿调整的测试需求，结构件可以通过3D打印制作，电子件都是市面上极易采购的通用模块，组装调试难度低，哪怕是刚接触机械结构设计的从业者，也能按照结构逻辑完成组装和调试，同时结构上预留了足够的改装空间，使用者可以根据自己的测试需求更换更大扭矩的电机、加装角度传感器做闭环控制，拓展更多的使用功能。
