AS5600磁编码器适配测试工装夹具

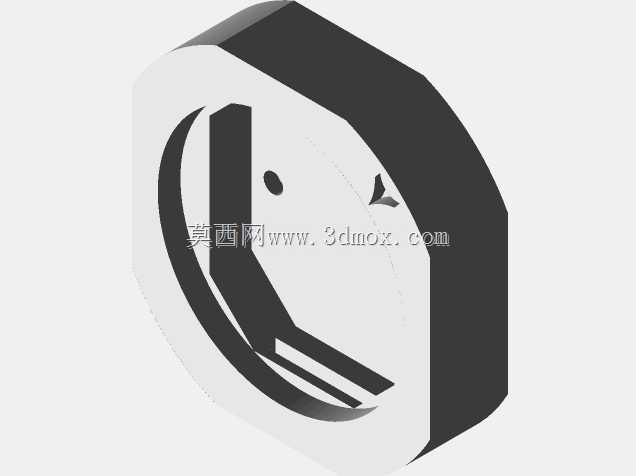

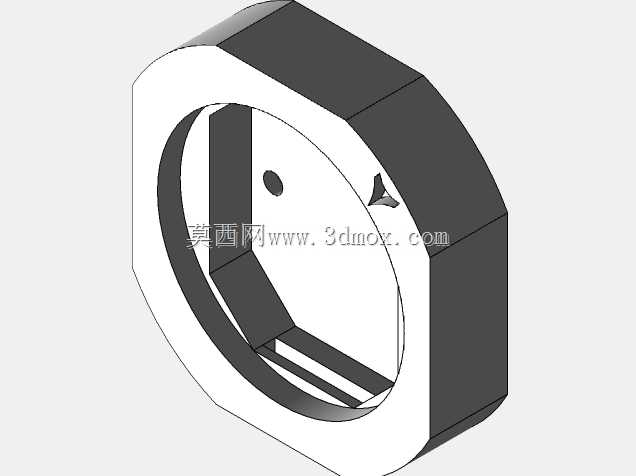

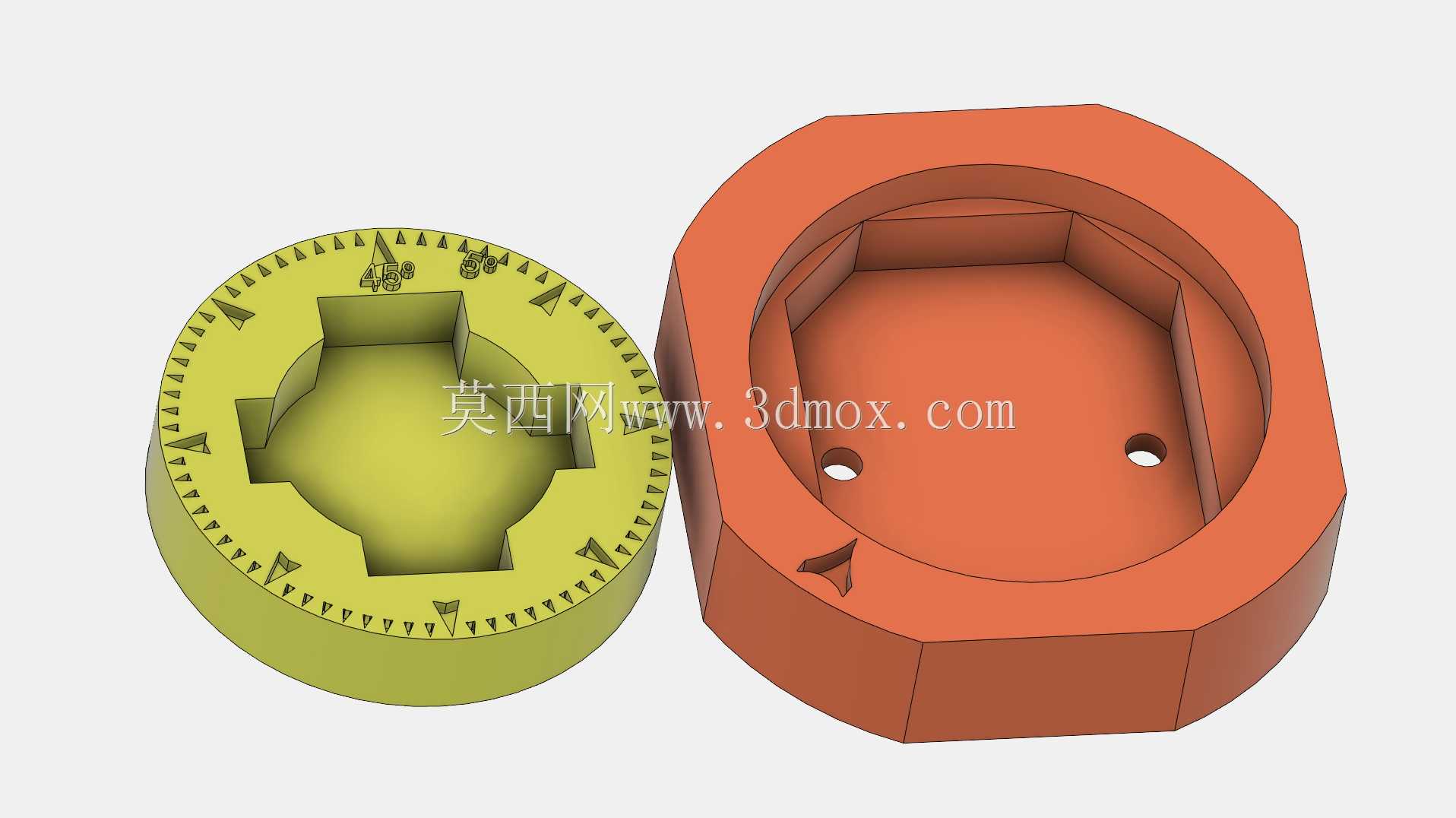

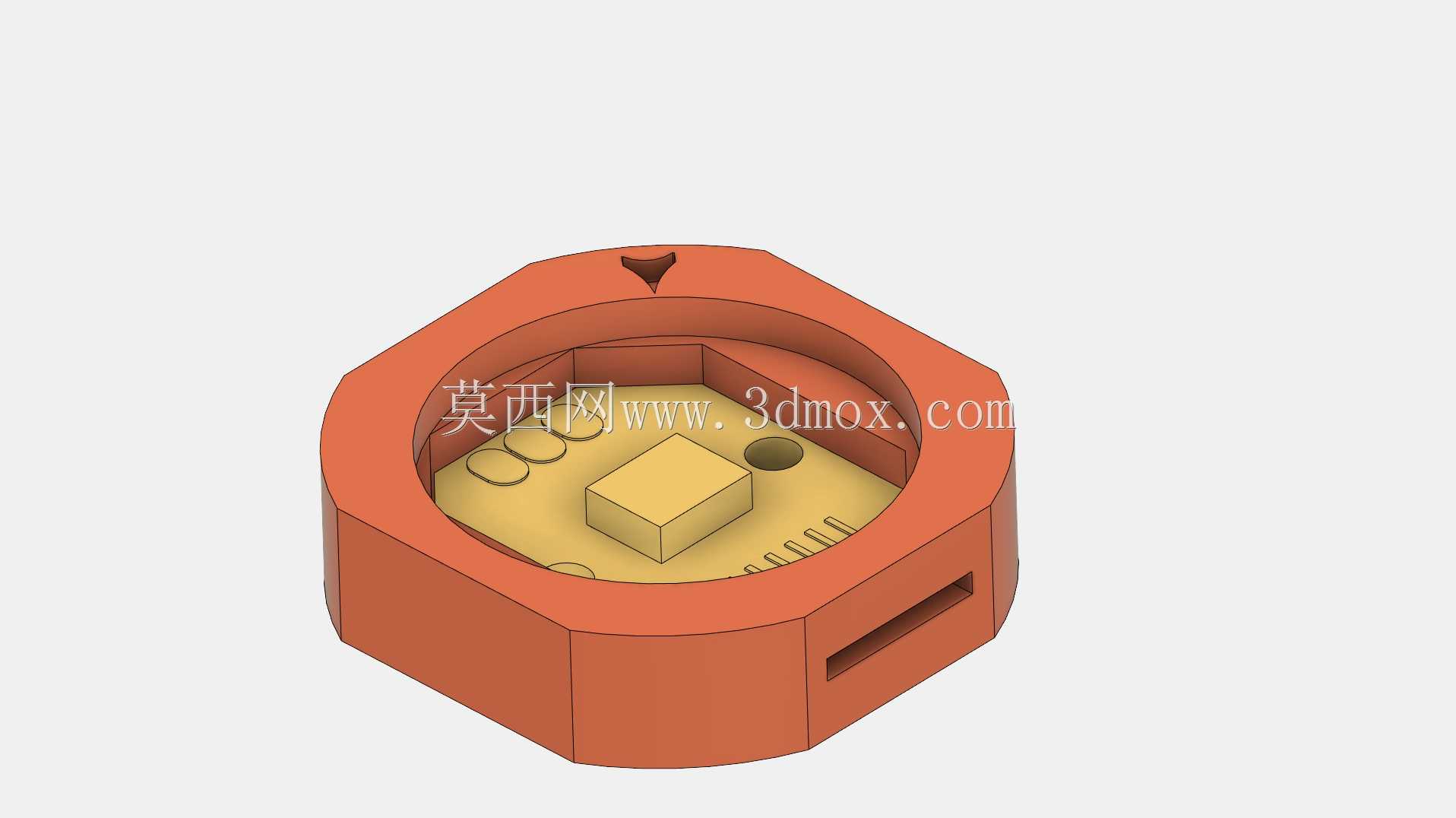

　　在磁电类传感器的量产验证、样品性能标定环节，适配性测试夹具的精度直接决定了测试数据的可复现性，这款针对AS5600磁编码器设计的分体式测试夹具，正是围绕小体积磁敏传感器的测试痛点做的结构优化。日常做AS5600的角度精度、线性度、响应延迟测试时，最容易出现的问题就是磁铁与传感器感应面的间距偏差、同轴度偏移，很多临时搭建的测试台因为没有固定的定位基准，每次拆装样品后测试数据偏差能到2度以上，根本没法做批次一致性比对，这套夹具从结构上就把这些影响测试精度的变量做了约束。整套夹具分为底座与磁铁支架两个独立部分，底座采用八边形的外缘结构，相比圆形结构更方便在测试台面上做防转固定，不会因为接线拉扯出现整体转动，

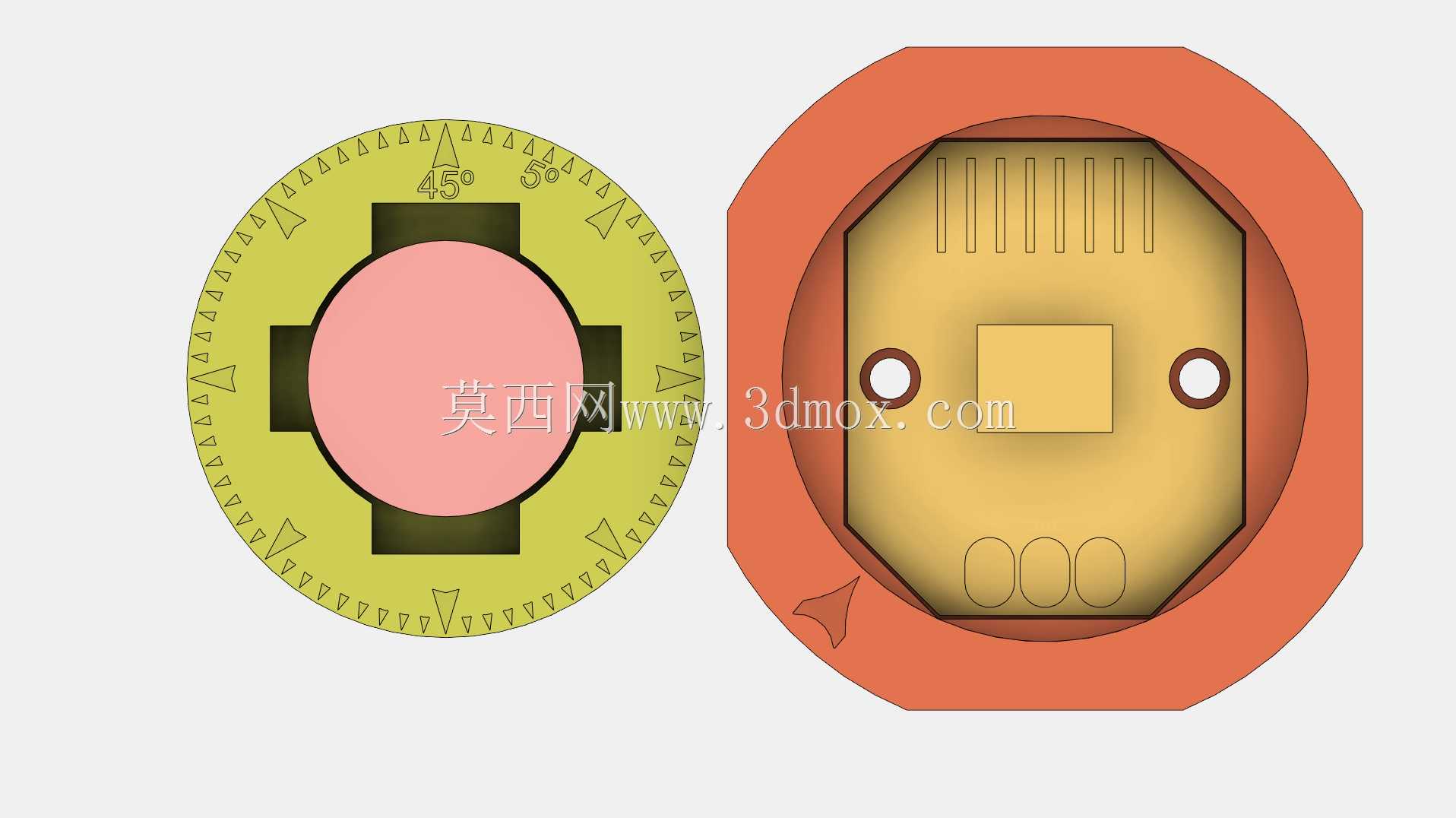

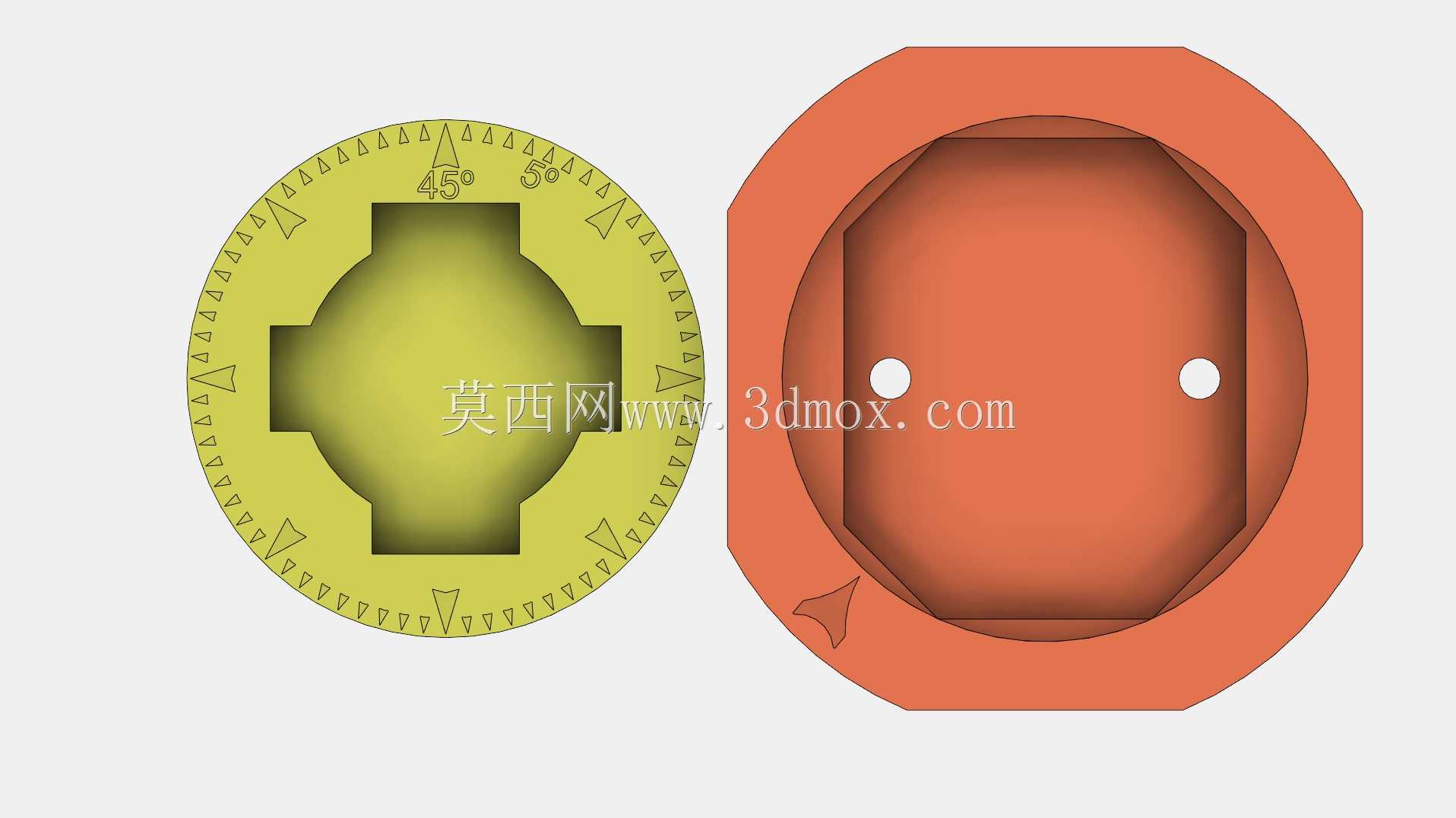

　　底座内部预留了AS5600核心板的安装定位槽，槽体的尺寸刚好适配常规的AS5600最小系统板，板上的定位孔与底座内的凸柱一一对应，放上去就能完成XY方向的定位，不需要额外做螺丝锁紧就能避免测试过程中板件移位。底座侧壁开了一个贯通的走线槽，刚好能容纳I2C或者PWM输出的排线，排线从侧面引出不会在夹具底部形成垫高，保证夹具整体能平稳贴附在测试台面上，不会因为排线顶起导致整体倾斜。底座上的对齐箭头是做初始零位标定用的，每次安装磁铁支架时将支架上的标记与箭头对齐，就能快速确定零位基准，不需要每次都用软件找初始零点，能大幅缩短单样品的测试准备时间。上方的磁铁支架是这套夹具的核心定位部件，支架的安装增量做了两级设计，主定位增量为45度，

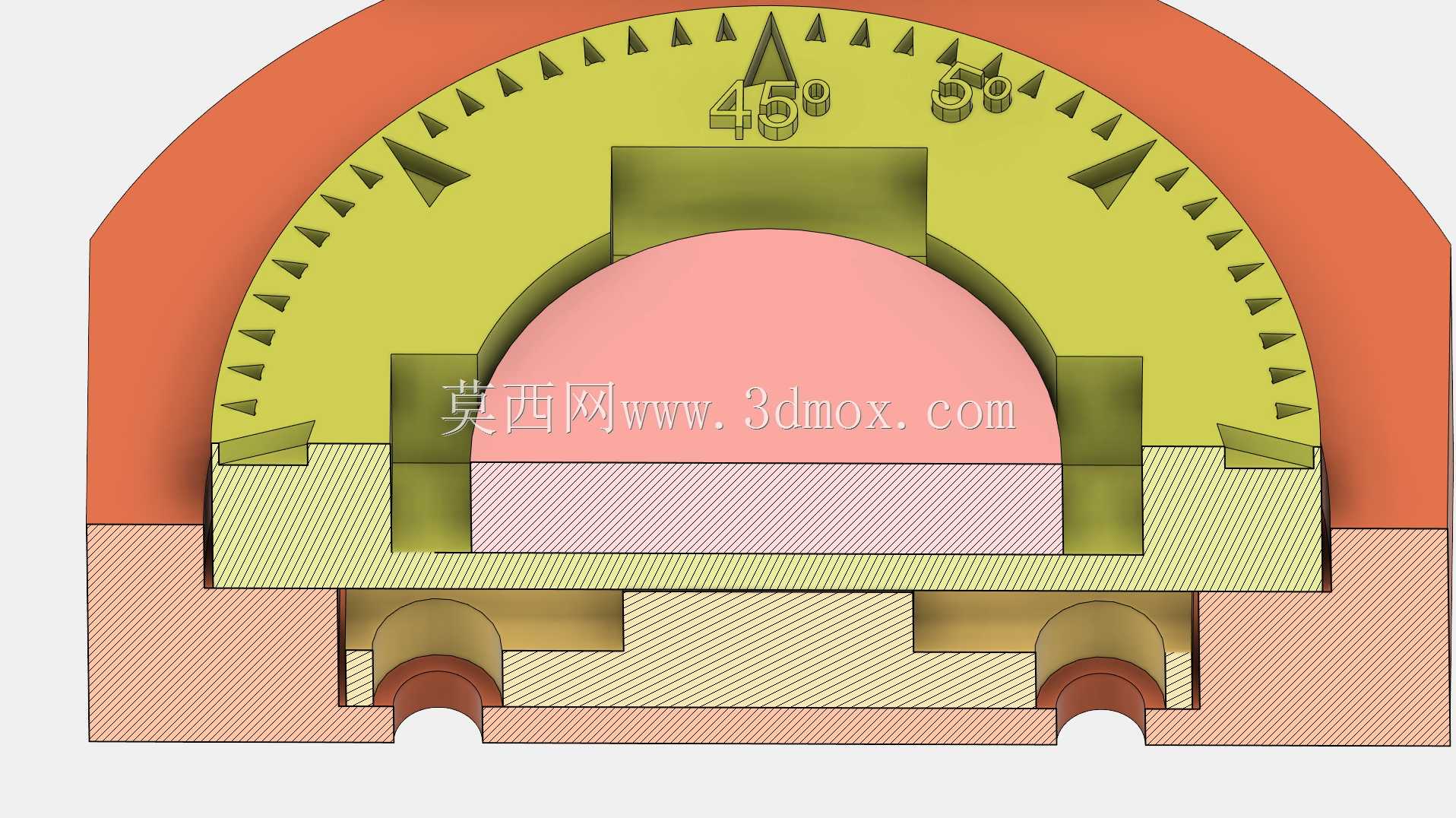

　　对应八个方向的快速卡位，次定位增量为5度，能覆盖更多角度测试点的定位需求，支架的磁铁安装位做了两种规格的适配，既可以容纳小尺寸条形磁铁，也可以适配直径10mm的圆形磁铁，不用额外更换支架就能完成不同规格磁铁的适配测试。结构设计上特意将磁铁安装面与AS5600传感器感应面的间距控制在1.05mm，这个间距是经过多轮测试验证的最优感应距离，既不会因为间距太小导致磁铁摩擦传感器表面，也不会因为间距太大导致磁场强度不足影响采样精度，两个配合零件之间的配合公差设置为0.25mm，既能保证支架转动时没有明显的松旷晃动，也不会因为公差太小导致转动卡滞，手动旋转调整角度时的阻尼感均匀，不会出现跳位的情况。实际产线测试场景中，

　　这套夹具可以直接固定在测试工位的台面上，操作员只需要将AS5600板件放入底座槽内，装上对应规格的磁铁，接好排线就能开始测试，不需要每次都做间距、同轴度的调整，单样品的测试准备时间能缩短70%以上，而且因为所有定位尺寸都是固定的，不同操作员测试得到的数据偏差能控制在0.3度以内，完全满足磁编码器出厂标定的精度要求。做实验室性能验证时，也可以将这套夹具固定在分度盘上，配合支架上的角度刻度做更细分的角度点测试，不需要额外设计转接板，八边形的底座外缘可以直接用压块固定在分度盘台面上，装夹效率很高。夹具的分体式设计也方便做不同功能的扩展，如果后续需要测试其他封装规格的AS5600板件，只需要更换对应尺寸的底座内槽镶件，磁铁支架部分可以完全通用，能减少后续的夹具制作成本。走线槽的尺寸做了冗余设计，除了常规的杜邦线、排线之外，也能容纳带屏蔽层的测试引线，做抗干扰测试时不需要额外打磨槽体，屏蔽线可以直接从槽内引出，不会被夹在底座与台面之间压坏线材绝缘层。磁铁安装位的深度也做了适配设计，不管是2mm厚度的圆形磁铁还是同厚度的条形磁铁，装入后磁铁表面都能与支架安装面齐平，不会出现凸起或者凹陷导致实际感应间距出现偏差，安装位周边做了微小的倒角，磁铁装入时不会刮伤磁铁表面的镀层，长期使用也不会因为镀层脱落导致磁铁尺寸变化影响间距精度。
