适配3.5英寸硬盘位的树莓派安装托架

　　在旧机箱复用、多节点微型计算集群搭建的场景中，很多从业者会遇到树莓派这类单板计算机的固定难题——常规机箱没有预留单板计算机的安装位，随意摆放不仅会占用机箱内部走线空间，还会因为设备晃动、积灰、散热风道受阻影响运行稳定性，这款托架正是针对这类实际工程需求设计的安装结构件。从实际使用场景来看，它的核心作用是将标准尺寸的树莓派3单板计算机，适配安装到台式机机箱通用的3.5英寸硬盘仓位上，不需要对原有机箱结构做打孔、切割等破坏性改装，直接沿用硬盘位的原有安装点位即可完成固定，非常适合利用退役台式机机箱搭建多节点树莓派集群、私有云存储节点、边缘计算网关的项目使用。

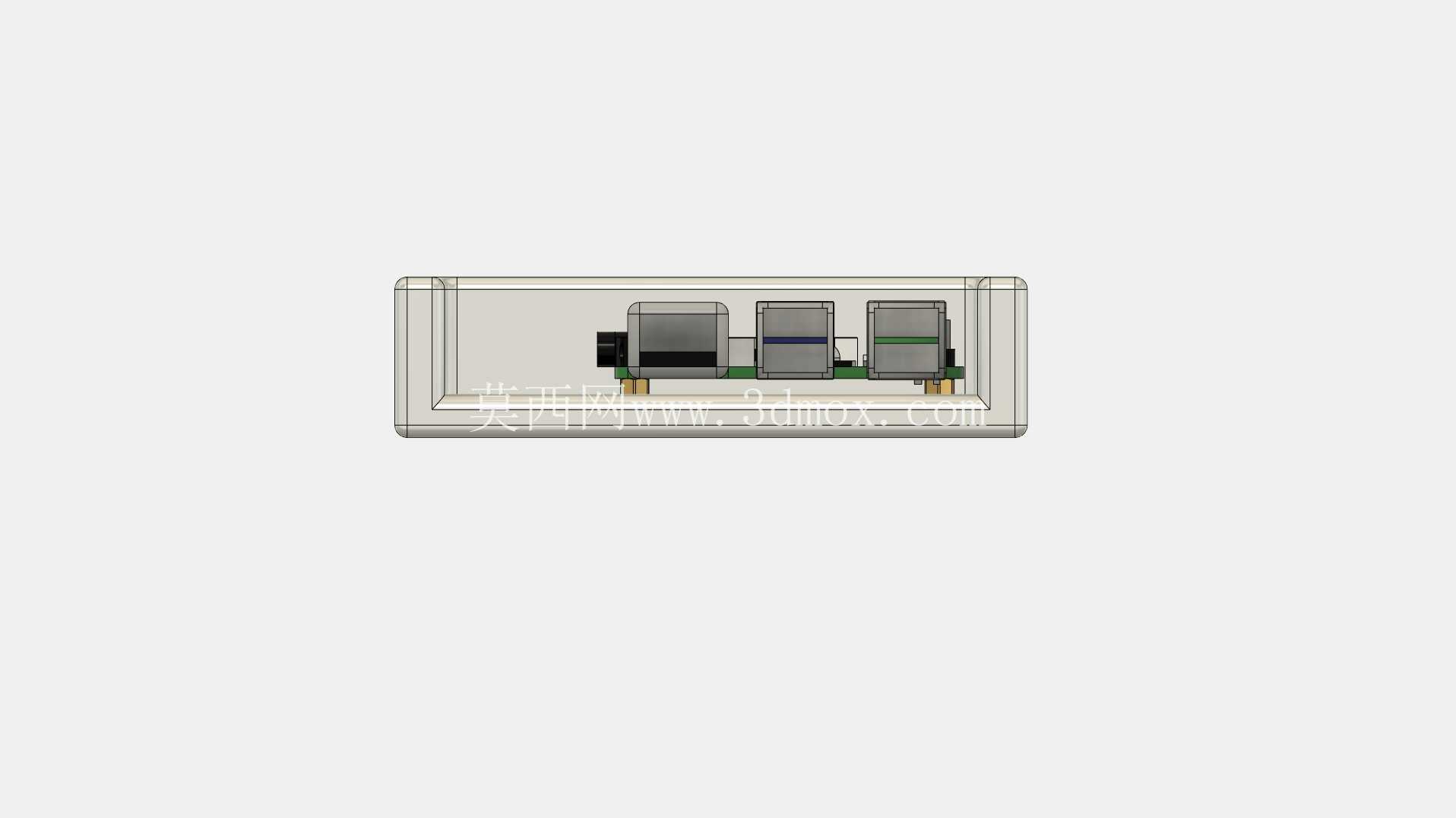

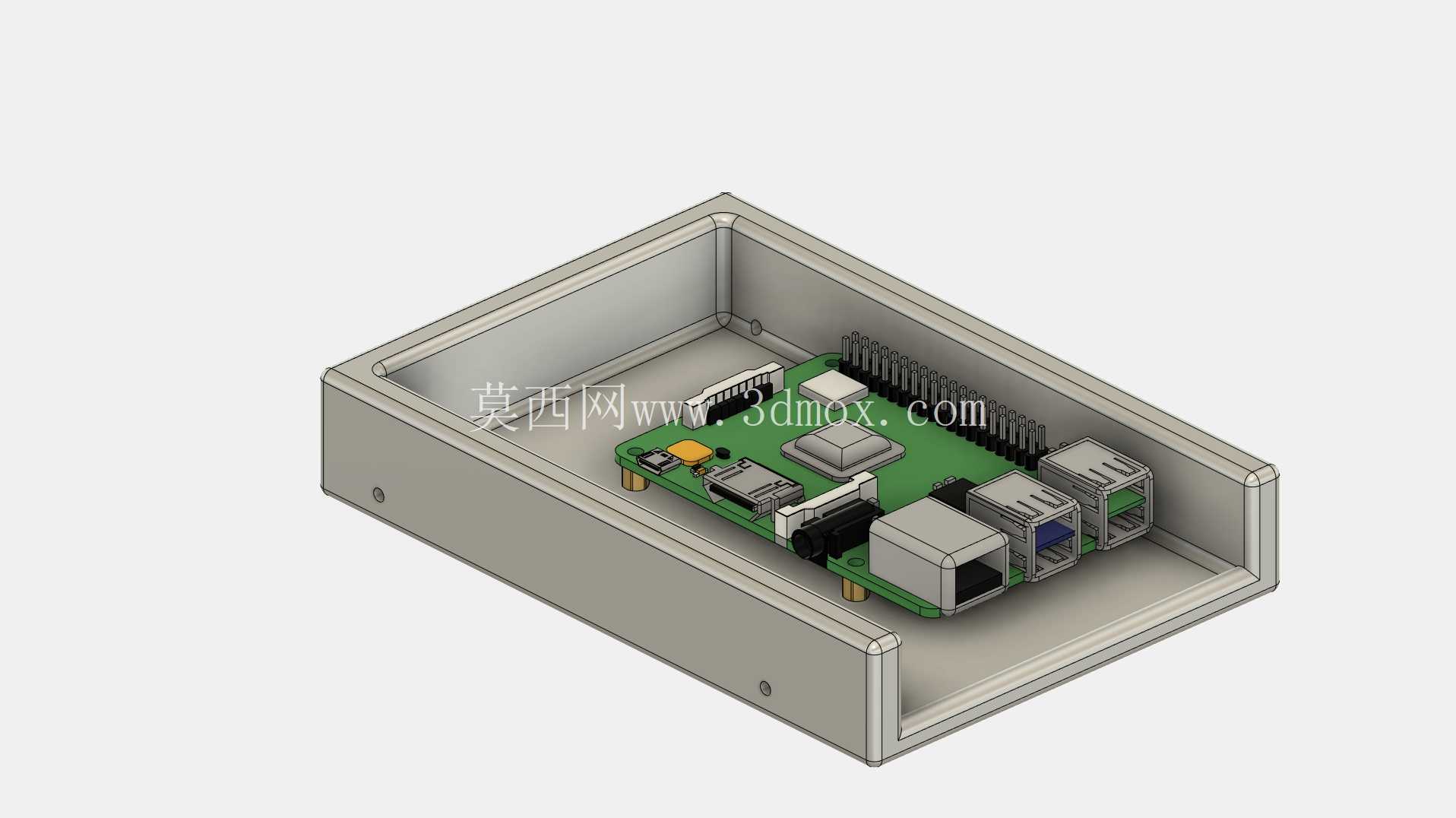

　　从功能特性上看，托架采用围边式槽型结构，整体轮廓完全匹配标准3.5英寸硬盘的安装边界，外围尺寸和常规3.5英寸机械硬盘保持一致，能够顺利滑入机箱自带的硬盘托架、硬盘笼仓位，兼容机箱原有硬盘位的螺丝固定点位，不需要额外加工转接件。槽体内部的支撑柱高度经过匹配设计，树莓派安装后，板载的USB接口、以太网接口、HDMI接口、GPIO排针都不会和托架侧壁产生干涉，预留的间隙能够保证常规规格的接头顺利插拔，不会出现接口被托架挡住无法使用的问题。托架底板预留了对应树莓派安装孔位的固定柱，安装时只需要将树莓派对准固定柱锁紧，就可以保证单板在槽内的位置稳定，不会因为机箱搬运、风扇运行震动出现移位。设计思路上，这款结构没有做多余的冗余造型，完全围绕安装适配的核心需求展开：围边高度刚好覆盖树莓派板载元件的最高高度，既可以对单板形成物理防护，避免机箱内部走线剐蹭板上的电容、排针，也不会因为围边过高阻挡板载芯片的自然散热风道，保证设备运行时的热量能够顺利随机箱内部气流散出。托架侧壁预留的微小开孔，一方面是对应硬盘位侧面的固定螺丝点位，保证托架装入硬盘位后可以从侧面锁紧，和安装普通机械硬盘的操作逻辑完全一致，降低改装的操作门槛；另一方面也可以辅助槽内空气流通，避免封闭槽体积攒热量。

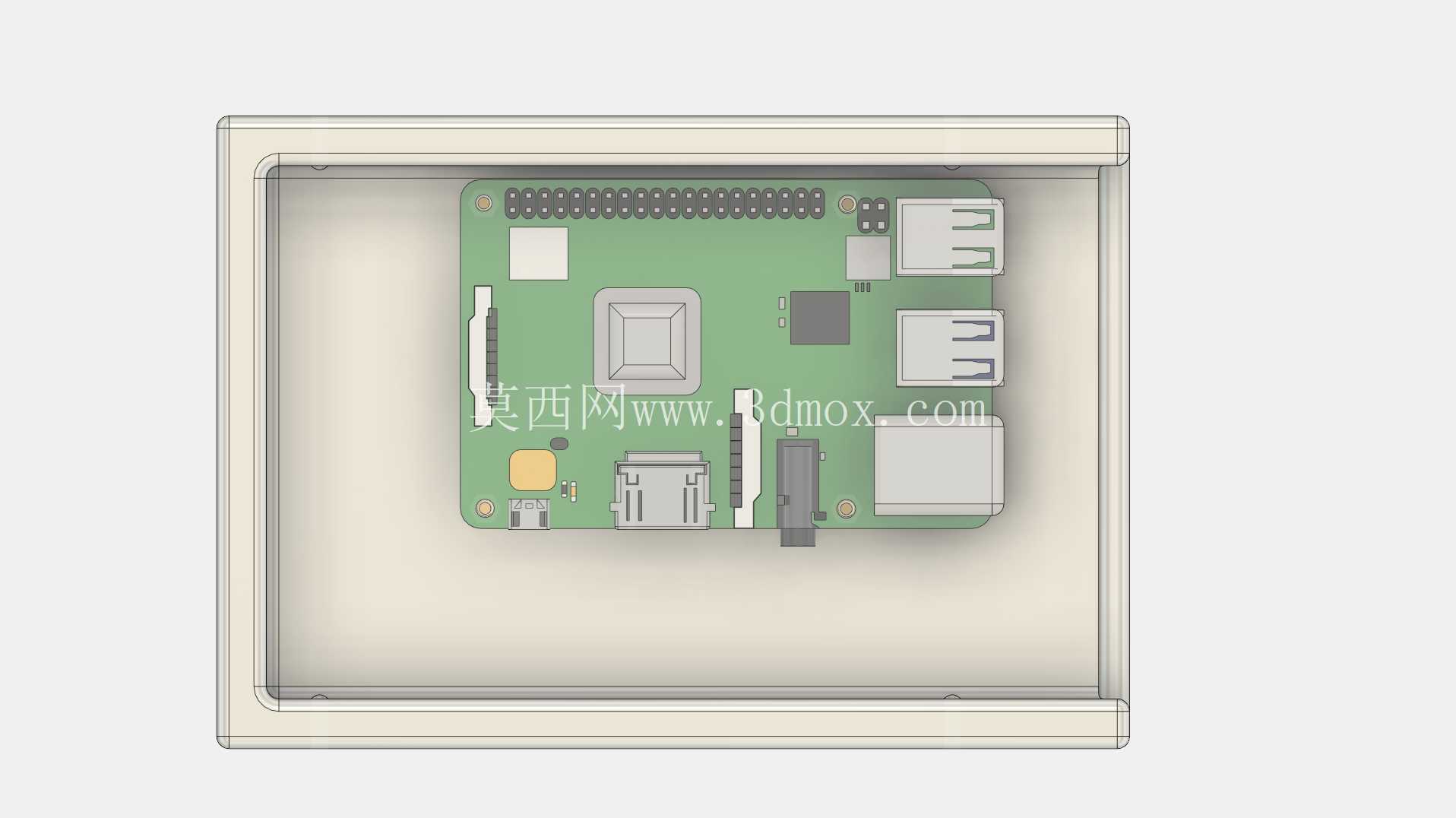

　　从安装边界来看，这款托架完全遵循标准3.5英寸硬盘的尺寸规范，宽度101.6mm、长度146mm的外轮廓，和行业通用的3.5英寸硬盘尺寸完全对齐，因此可以适配绝大多数台式机机箱、服务器机箱的3.5英寸硬盘安装位，不管是螺丝固定型硬盘位，还是免工具卡扣式硬盘架，都可以像安装普通硬盘一样完成托架的固定。槽内的安装点位完全匹配树莓派3的孔位布局，四个固定柱的位置对应单板上的四个安装孔，安装后单板和托架底板之间留有2mm左右的间隙，既可以避免底板和单板背面的焊点直接接触造成短路，也可以让空气从单板下方流通，辅助背面元件散热。

　　在实际工程应用中，这类托架可以解决多台树莓派集中部署时的安装规整问题，把多个单板分别装入托架后，就可以像堆叠普通硬盘一样，把多台树莓派依次装入机箱的硬盘笼仓位，统一整理供电线和网线，让机箱内部布局整洁，同时可以借助机箱原有的散热风扇形成统一的散热风道，不需要为每个单板单独配置散热支架，大幅降低多节点部署的结构成本。和市面上常见的树莓派塑料外壳不同，这款托架没有做全封闭的外壳结构，而是保留了接口侧的完全开放，以及上下方向的空气流通通道，更适合长期固定在机箱内部持续运行的场景，不需要频繁拆卸外壳调整接线，安装完成后就可以长期稳定固定在仓位内，避免设备移位造成的接线松动、接触不良等问题。结构设计上没有采用复杂的卡扣结构，全部采用刚性支撑加螺丝固定的方式，长期使用不会出现塑料卡扣老化断裂的问题，金属材质的结构也可以辅助传导单板运行产生的热量，提升长时间高负载运行下的稳定性。
