紧凑型在线油液水分监测传感装置结构

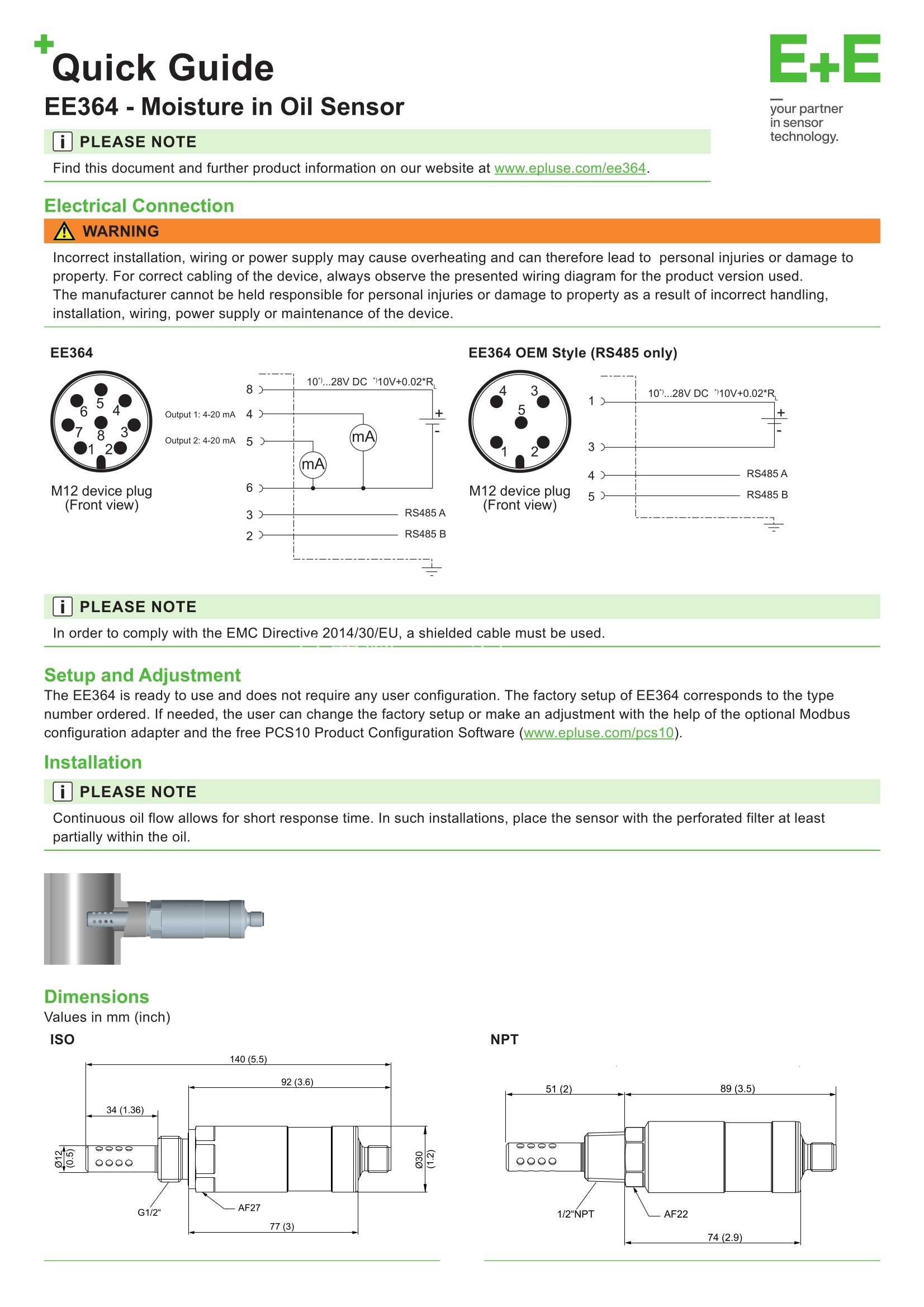

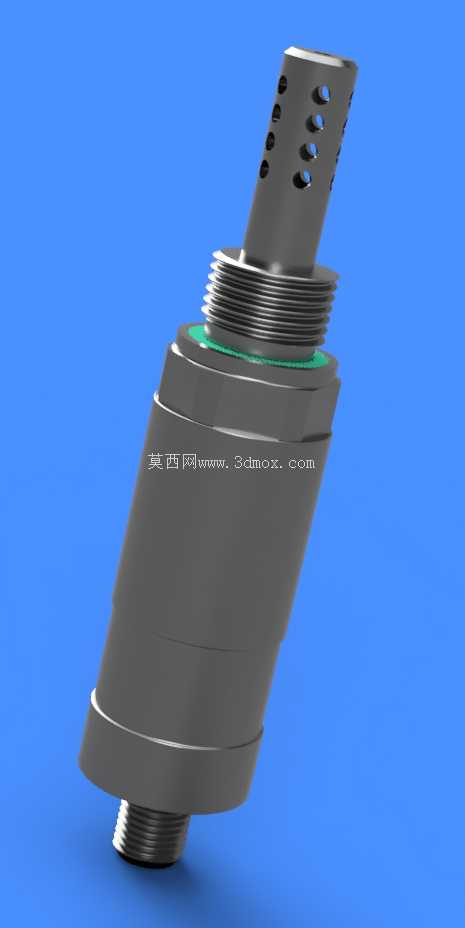

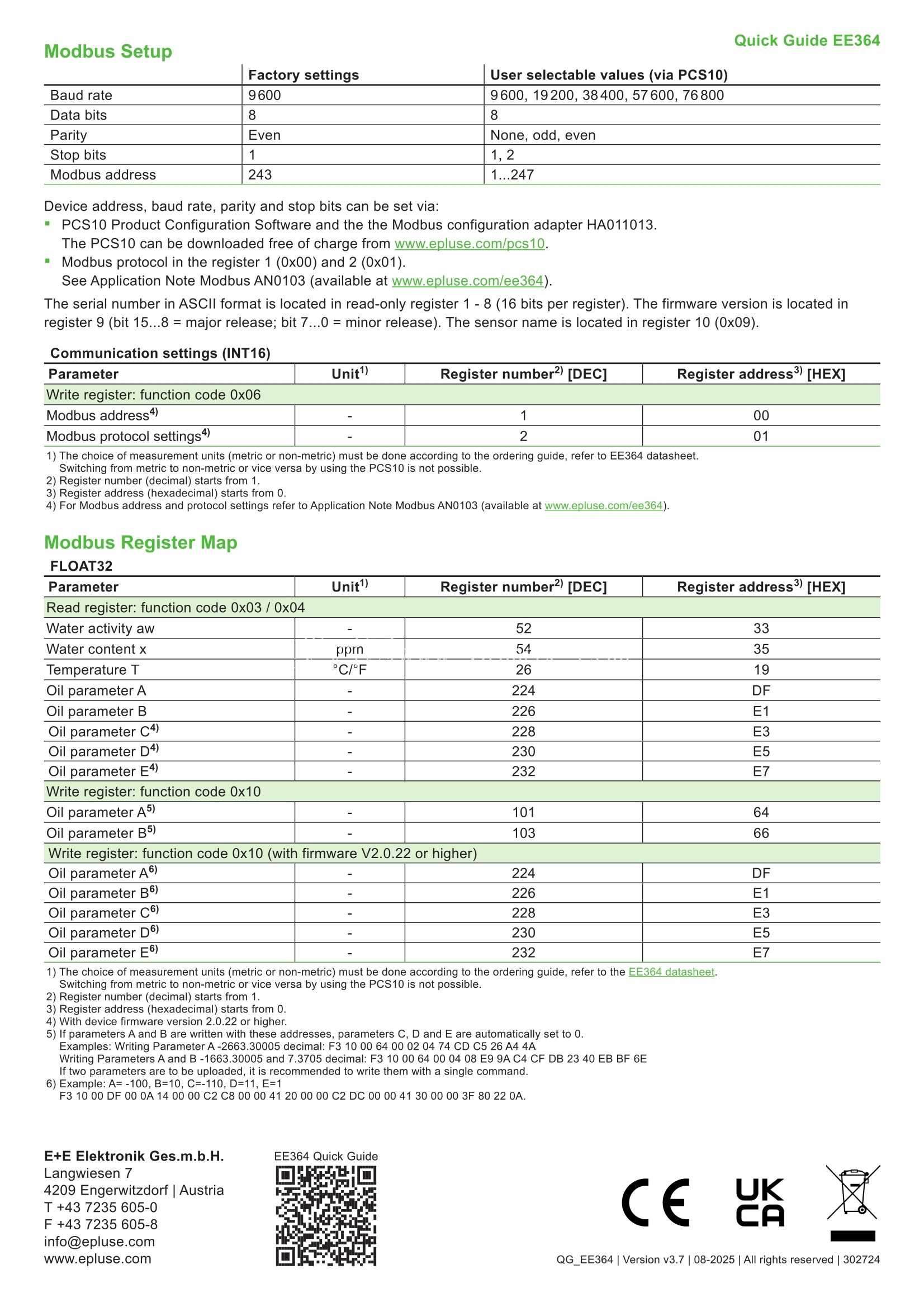

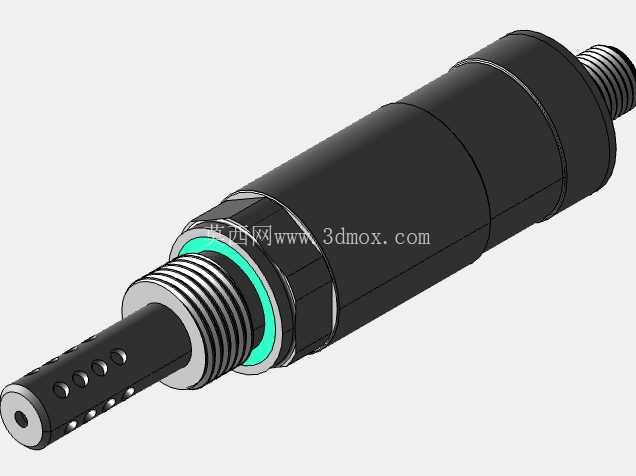

　　这款紧凑型传感装置的结构设计，完全围绕工业现场的狭小安装空间做适配，整体采用长圆柱式构型，探测端直径小于主体壳体直径，前端开有均匀分布的通油孔，油液可以无阻碍流经探测敏感区域，不会因为局部流阻造成检测数据滞后；探测段与主体壳体之间采用多道密封结构，配合金属螺纹安装接口，能够直接拧入设备的油箱侧壁、管路旁路或者齿轮箱的预留检测孔，不需要额外加装庞大的旁路采样回路，安装时只需要保证探测段完全浸入油液，避开油箱底部的沉渣区和回油口的强紊流区域即可，安装扭矩控制在常规金属螺纹密封的合理区间，不会因为过度拧紧造成壳体变形。在液压站、柴油发电机组、大型工业减速机、船舶动力舱这类长期带油运行的设备场景里，油液含水超标一直是隐蔽性极强的故障诱因——水分会破坏油膜连续性，加速金属部件锈蚀，催生油泥堵塞润滑通路，严重时会直接造成轴瓦烧蚀、阀组卡滞等恶性停机事故，这类故障往往前期没有明显异响，等到压力、温度参数异常时已经出现不可逆的部件损伤，因此在线式油液水分监测的部署需求，在近年的工业设备运维体系里占比逐年提升。

　　壳体部分采用全不锈钢材质加工，表面做钝化处理，能够耐受工业场景常见的油气、轻微腐蚀介质侵蚀，尾部的电气接口采用标准工业螺纹接头，防护等级满足现场溅油、凝露环境下的长期运行要求，整体结构没有外露的脆弱塑料部件，现场布线时可以顺着设备原有走线槽固定，不需要额外做防撞防护。从功能实现的结构匹配来看，装置内部集成了水活度、温度、含水量三类检测单元，敏感元件直接与油液接触，检测信号通过内部电路处理后输出标准工业信号，能够直接接入设备现有的PLC或者运维采集系统，不需要额外配置信号转换模块；结构设计上把发热较大的信号处理电路布置在靠近尾部接线端的位置，远离前端的温度检测单元，避免电路自身发热干扰油液温度的检测精度，同时内部的导热衬垫可以把电路余热均匀导到金属壳体上散出，不会因为局部积热造成内部元件提前老化。

　　在安装边界的适配性上，这款装置的整体长度控制在常规油液传感器的紧凑区间，对于壁厚较薄的油箱、管路，只需要在安装位置焊接对应规格的螺纹底座即可完成部署，不需要对原有设备结构做大范围改动；探测段的长度经过匹配设计，既能够保证在最低油位时完全浸没，又不会因为探入过长干扰油箱内部的原有部件，比如吸油管、回油滤、液位计等结构，在做三维建模适配时，可以直接把模型导入设备的整体装配体，核对安装位置的周边间隙，预留出接线和后期拆装的操作空间，不需要反复调整安装点位。

　　不同于实验室用的离线检测装置，这款在线传感结构的设计全程围绕工业现场的长期可靠运行做考量，没有多余的装饰性结构，所有的台阶、倒角、密封槽都对应明确的功能需求：比如探测端的倒角是为了安装时顺利穿入螺纹孔，不会刮伤密封件；壳体上的扳手卡位是为了现场安装时可以用标准扳手拧紧，不需要定制专用工装；密封槽的尺寸公差经过匹配，能够兼容常用的丁腈橡胶、氟橡胶密封圈，适配不同温度区间的油液介质，在液压系统、柴油储供系统、润滑油循环系统里都能通用，不需要针对不同介质单独改型。
