双气体红外传感元件结构造型

　　该结构件对应一款用于气体浓度检测的红外传感元件，整体采用低矮圆柱式封装思路，适合嵌入固定式气体分析仪、工业环境监测终端、燃烧设备控制箱以及暖通新风系统等空间受限的位置。设备在实际使用中主要承担两类气体通道的同步感知任务：一路面向二氧化碳浓度区间，另一路面向碳氢类气体浓度区间，可在同一壳体内完成红外光源、探测接收、热敏补偿及相关光路元件的布置，减少外部分立器件占用。

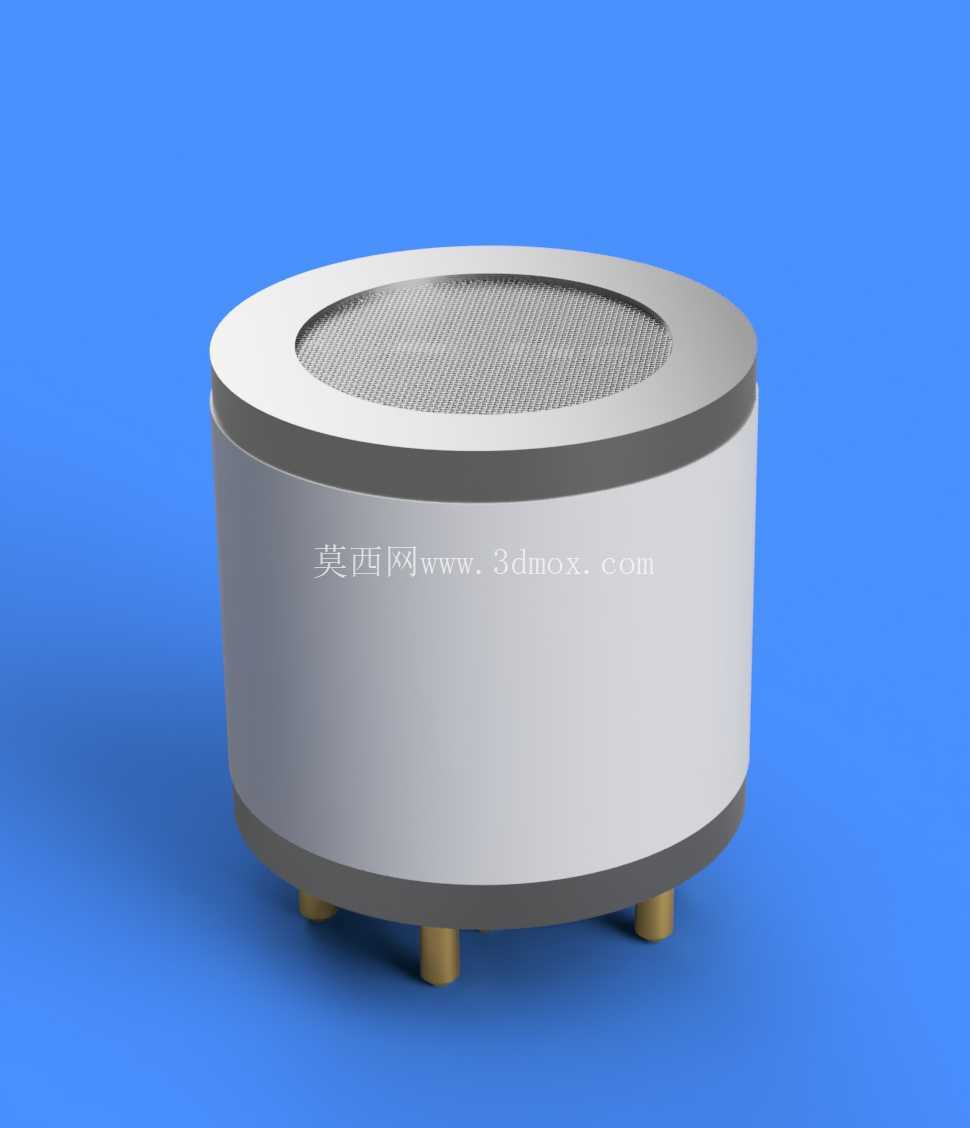

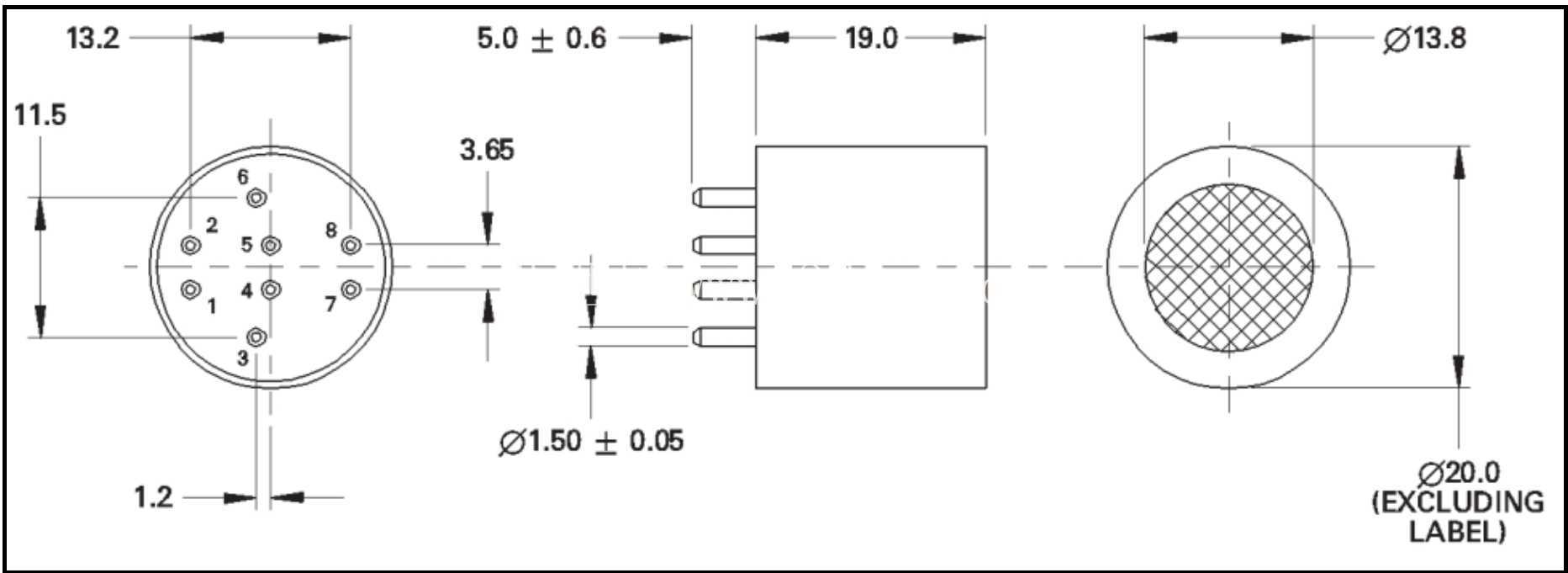

　　从外形边界看，主体为直径约19mm量级的圆柱壳体，顶部设置网状透气窗口，侧面形成连续封闭壁面，底部伸出少量金属引脚。顶部网面并非装饰结构，而是气体进入内部光路区域的界面，需要在保证气体交换效率的同时，阻挡较大颗粒、焊渣和异物直接落入传感腔。圆柱侧壁承担遮光、防护和维持内部光路稳定的作用，能够降低外界杂散光对红外接收信号的干扰；底部引脚则用于焊接固定和电气连接，适配单极焊接安装场景，装配后可通过电路板获得定位支撑。

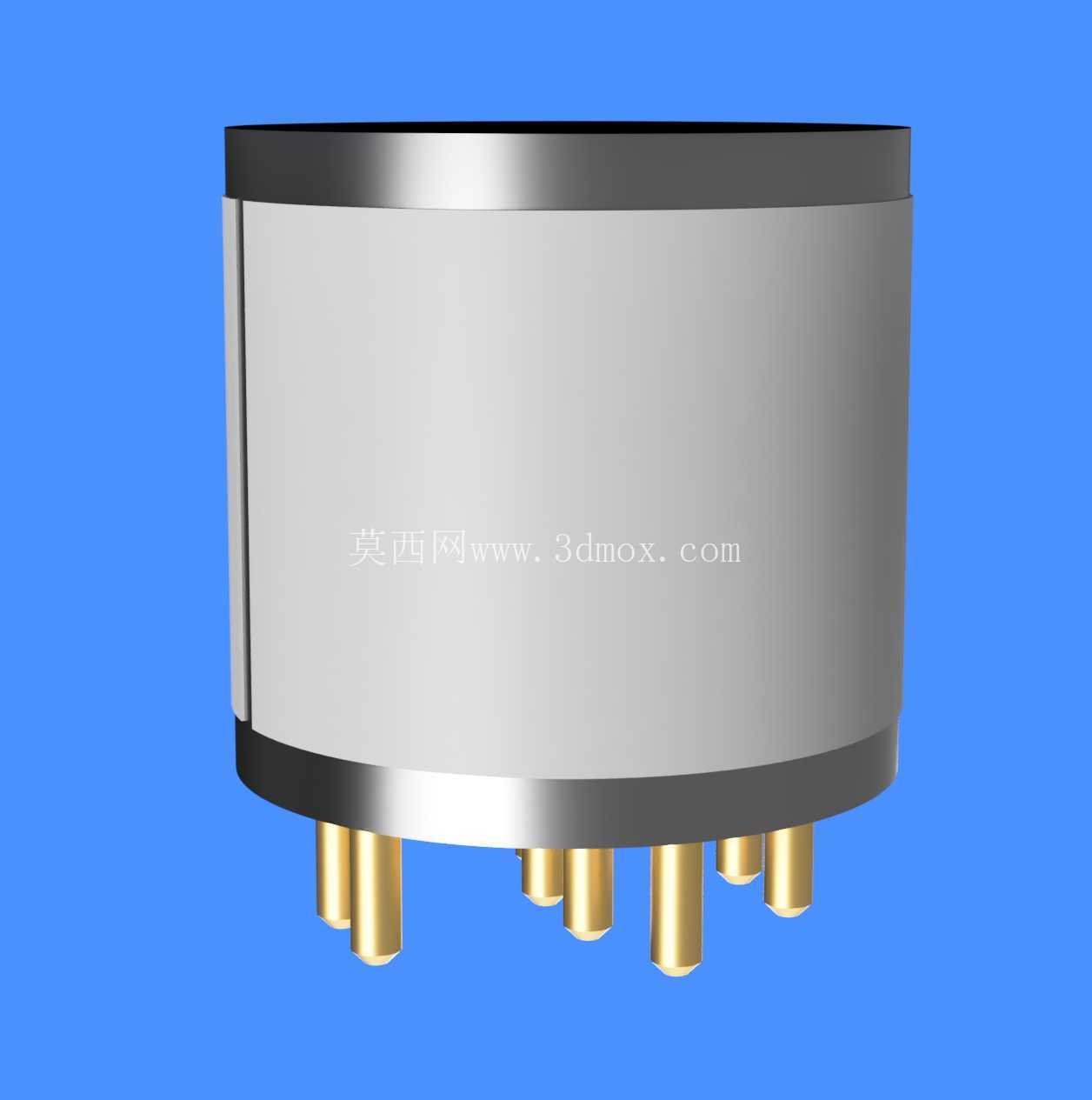

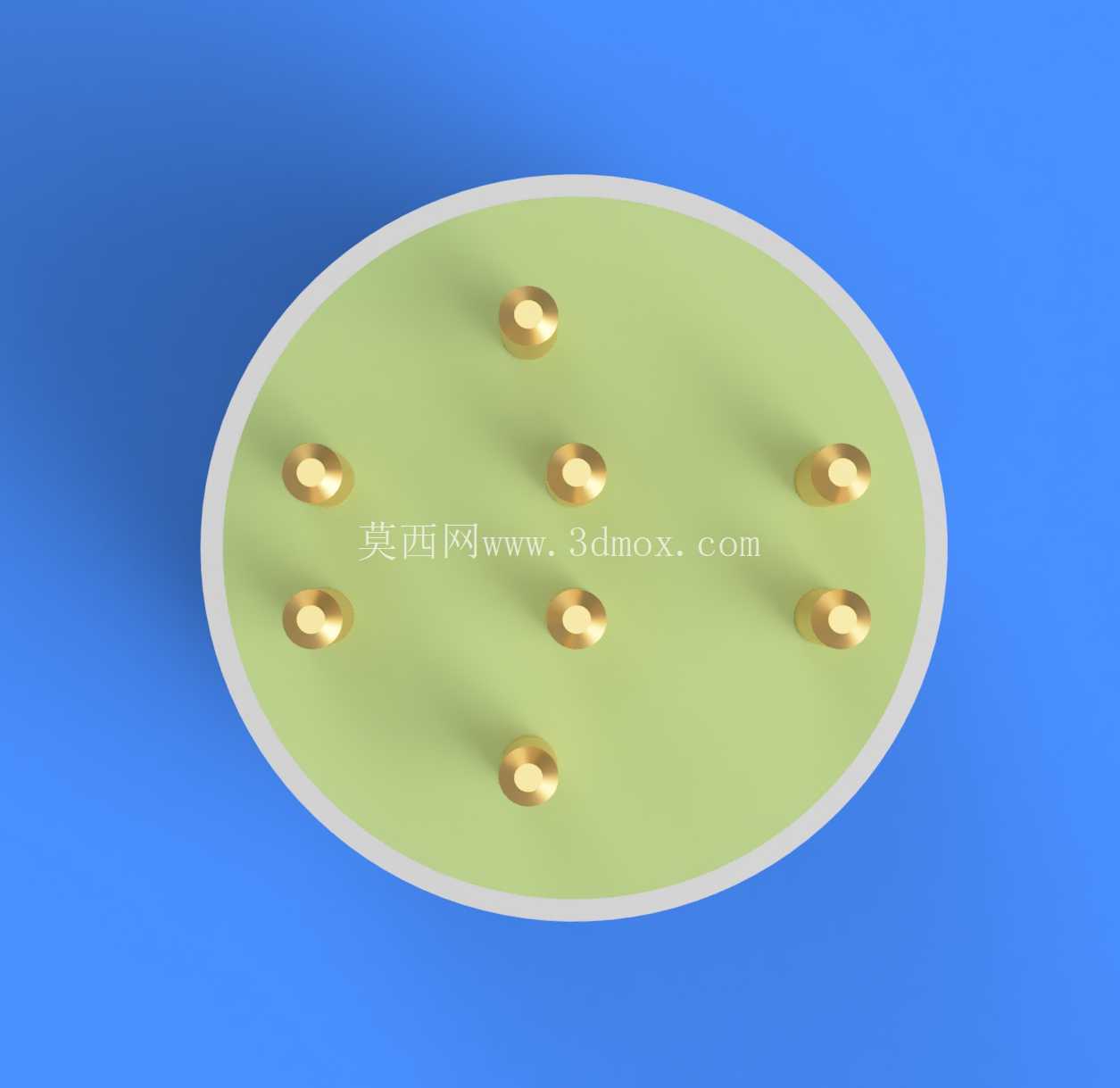

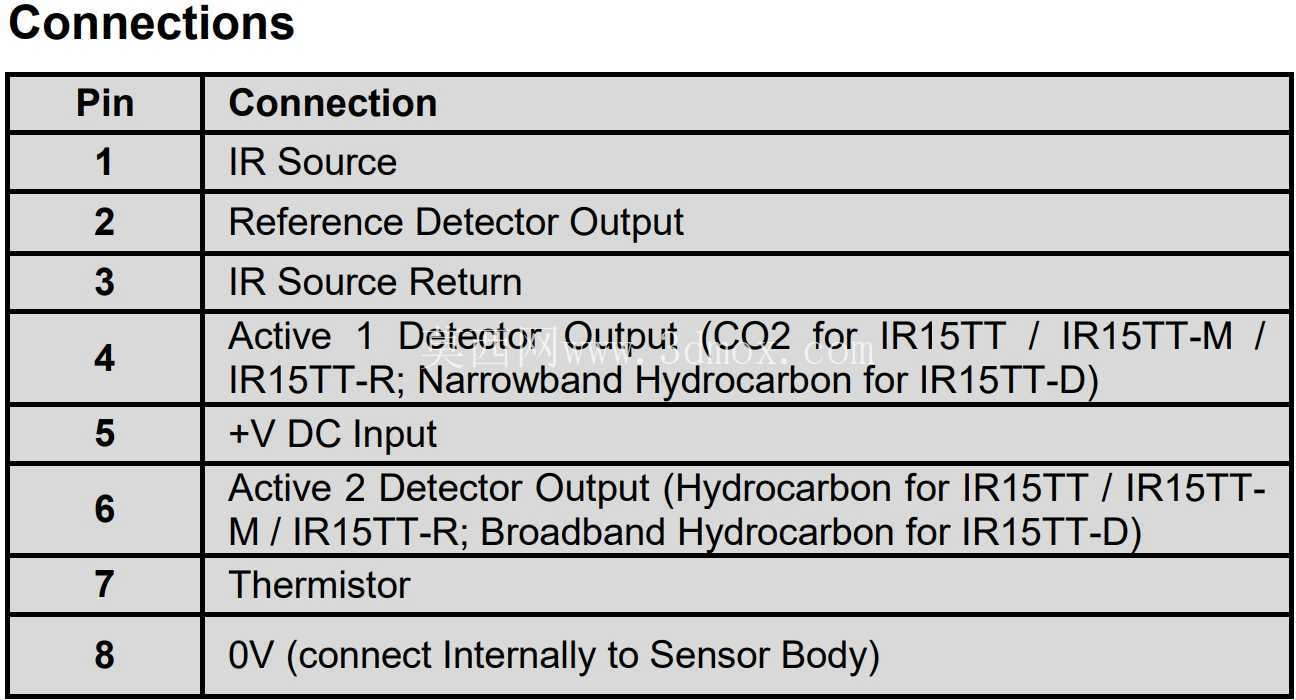

　　建模时应优先还原圆柱封装的同轴关系。顶部外圆、网孔区域、侧壁台阶和底部环边需要保持明确的层级，网面可按细密阵列结构处理，但在整机装配模型中可根据显示需求采用简化纹理或局部实体阵列，以兼顾视觉表达与模型负载。侧壁上下两端的深色环带属于封装边界和防护结构，建模时不宜与主体白色筒壁混成单一圆柱面，应通过独立台阶、倒角或材质分区体现装配关系。底部引脚位置需要与电路板孔位或焊盘布局对应，引脚直径、伸出长度和分布圆直径应保留可校核的几何特征，便于后续在PCB布局中检查干涉。

　　设计思路上，这类传感器强调小型化、低功耗和长期稳定性。红外气体检测依赖光源与接收端之间的光学路径，壳体内部需要为光路、滤光元件和温度补偿元件预留稳定空间；内置热敏电阻用于跟踪工作温度变化，为浓度信号修正提供条件。外部结构则要兼顾透气与防护，因此顶部采用大面积网孔，而侧壁保持完整封闭。对于结构工程师而言，将该元件放入设备时，不能只关注圆柱外径，还应在顶部留出气体流通空间，避免被盖板、灌封层或密集线缆完全遮蔽；底部焊接区域则要考虑返修、清洗和焊点检查的可达性。

　　在工程应用中，该元件常被布置在被测气体能够自然扩散到达的位置。若用于密闭机柜，应在面板或隔板上对应设置通气孔；若用于粉尘较多的现场，则需在传感器外侧增加可更换的防尘透气膜或防护罩，但防护层不能明显阻碍气体交换。圆柱外形有利于在圆形安装孔、橡胶护套或小型传感仓中定位，也适合通过卡圈、压环或粘接方式固定。安装边界校核时，应同时检查顶部网面与上方结构件的净距、底部引脚与PCB焊盘的重合度、圆柱外壁与相邻电容或连接器的侧向间隙，以及焊接后元件最高点对设备外壳的影响。

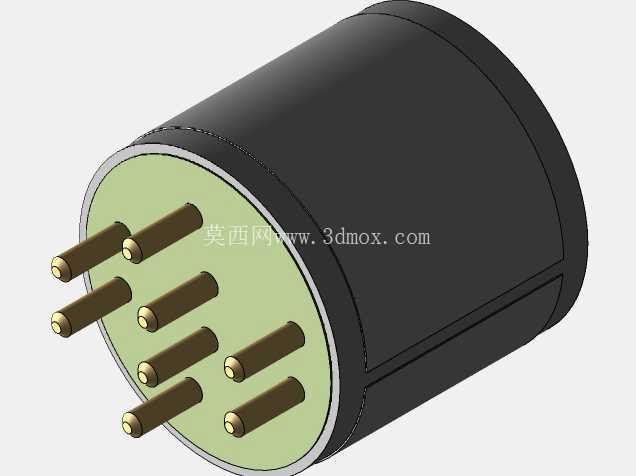

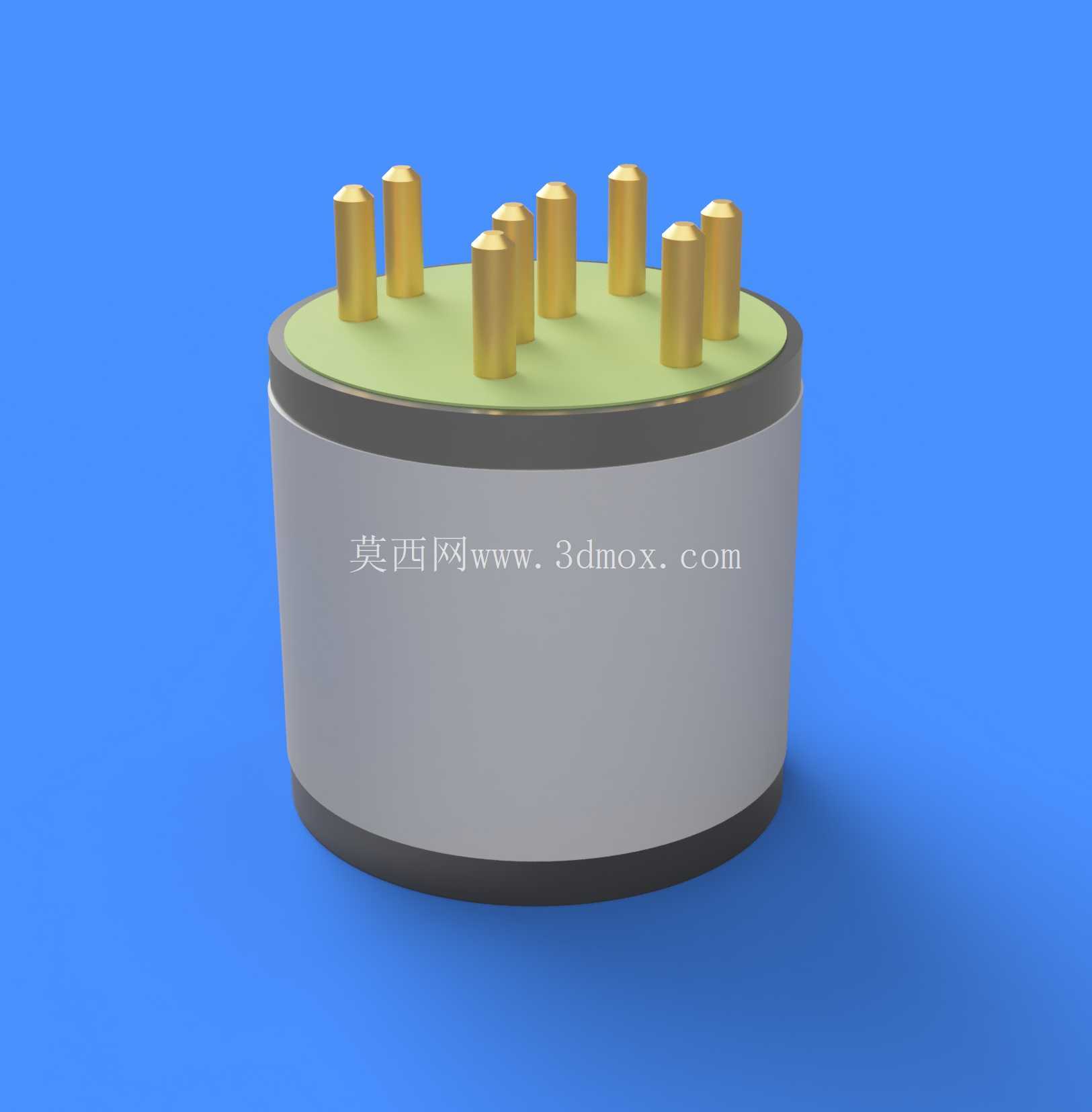

　　三维表达上，可将模型拆分为金属网面、上盖环、主筒身、底部环边和引脚几个部分。网孔区域建议采用规则放射或矩阵排布，以体现透气窗口的真实质感；筒身表面保持简洁，不应增加多余散热筋，因为该元件并非依靠外壳大面积散热。引脚材料可按金属镀金或铜合金质感表现，底部端面需体现与PCB之间的焊接高度。整体结构虽小，但在气体检测设备中属于核心感知部件，准确还原其封装尺寸、透气界面和引脚位置，能够为安装仓设计、电路板堆叠以及防护方案验证提供直接依据。
