HYT939工业温湿度传感探头结构

　　该结构对应一种面向复杂工业环境使用的数字温湿度探测元件，外观采用金属圆柱封装与直插引脚组合，适合在空间紧凑、维护周期长、信号走线受约束的设备内部完成环境参数采集。建模时重点还原了顶部感测窗口、金属外壳、底部绝缘基座以及四根细长引脚之间的装配关系，使结构工程师在整机布局阶段能够直接评估探头与PCB、壳体、密封件和邻近器件之间的干涉情况。

　　从实际用途看，这类元件并不承担执行动作，而是为控制系统提供相对湿度与温度反馈。它可布置在工业控制柜、恒温恒湿腔体、通风管道旁侧、试验设备内舱或小型检测终端中，用于监测空气状态并为加热、除湿、通风、报警等逻辑提供输入。由于采用数字接口，板级连接时不需要复杂的模拟信号调理链路，主控通过总线即可读取数据，这也决定了其引脚排布在三维设计中必须与焊盘孔位、走线方向和装配高度保持一致。

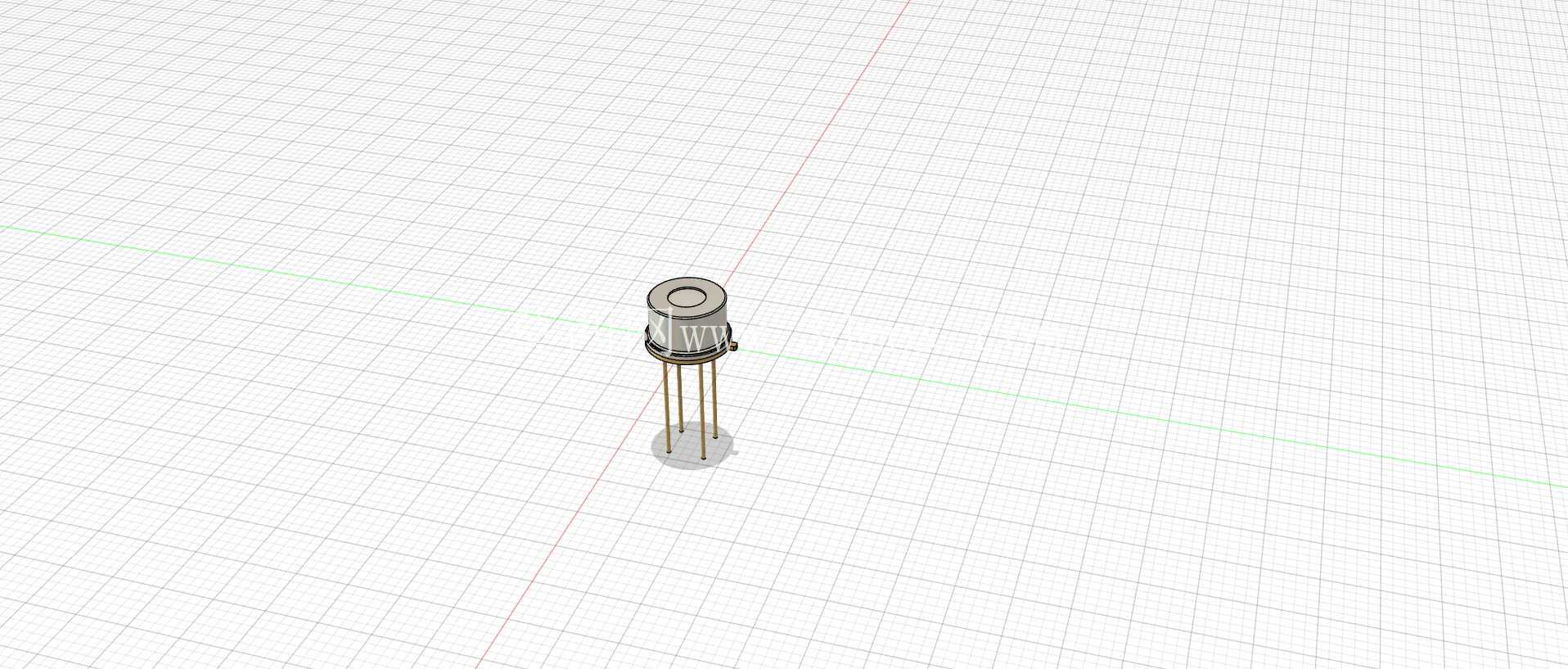

　　外形上，主体为短圆柱金属壳体，顶部设有圆形感测区域，底部由绝缘材料形成封装承托，并向下引出四根金属引脚。圆柱外壳在视觉上简洁，但在结构设计中需要考虑多个边界：一是外径决定了它在面板或支架上的最小开孔尺寸；二是顶部感测面应与被测空气保持有效接触，不能被灌封胶、金属盖、密集线缆或贴壁结构完全遮挡；三是引脚长度影响PCB与元件本体之间的距离，过长会增加运输和焊接后的弯折风险，过短则会限制隔层安装与手工返修空间。

　　安装思路通常围绕“暴露感测面、固定本体、约束引脚受力”展开。若直接焊接在PCB上，需要在板上预留对应孔位，并控制元件底面与板面的间隙，使引脚穿过焊盘后保持垂直；若设备内部存在振动，可在壳体附近增加弹性卡箍或限位槽，但限位结构不应包覆顶部窗口。若用于风道或腔体，较合理的方式是让感测端朝向气流方向，同时避免冷凝水直接滴落至引脚焊接区。对于需要隔温安装的场景，引脚既承担电气连接，也形成本体与电路板之间的支撑距离，因此周边应保留插拔、检视和清洗的操作空间。

　　建模过程中，圆柱侧壁与底部法兰状过渡区需要保持同轴关系，顶部圆形窗口与外壳端面的层级差应明确表达，否则在出工程图或进行壳体开孔时容易误判接触位置。四根引脚呈规则分布，直径细而长度大，属于装配中容易受侧向力影响的部分；在三维装配里应检查引脚与电阻、电容、连接器、线束端子等低矮元件是否重叠，也要关注波峰焊或手工焊接时烙铁头的可达性。引脚末端若需要插入插座而非直接焊接，则模型长度和末端位置还应与插座夹持范围匹配。

　　功能特性方面，数字输出方式减少了微弱模拟信号在长距离走线上受干扰的概率，适合与控制器板卡集成。金属外壳有助于提升元件本体的机械防护感和外观一致性，但感测窗口仍需与外界环境连通，因此整机防护设计不能简单依靠完全密封来实现。湿热、粉尘或盐雾环境中，可在探头外侧设置透气防护结构，例如带孔隙的护罩、挡水筋或迂回气路，使空气能够到达感测面，同时降低液态水和大颗粒污染物直接附着的概率。

　　在设备选型与结构协同阶段，该模型的价值不只是呈现一个电子元件外形，而是帮助团队把检测点位置、PCB高度、面板开孔、气流组织和维护方式统一考虑。若探头被安置在热源附近，读数会受到局部温升影响；若紧贴冷壁，冷凝风险会增加；若被封闭在无空气交换的小腔内，则响应速度下降。合理的布局应让传感器处于具有代表性的空气区域，周围保留适度流通间隙，并使引脚受力路径清晰、焊接面稳定。

　　整体结构虽小，却连接了环境感知、板级装配和整机防护三个设计层面。三维表达时保留金属筒体、感测端面、绝缘底座和细长引脚的比例关系，能够让机械设计人员在评审阶段直观判断安装姿态，并为支架、开孔、护罩及PCB堆叠提供可靠的空间依据。
